计算机故障诊断技术之三

内容审查：我们属短路

警告：以上操作是异常的教材。这是在没有电力负荷表的前提下的一种简单测试方法。短路后，请将主板电源线放在安全的地方，不要触摸任何组件，也不要用手触摸。如果有接触，请进行通电测试。

排除电源后，主板是有顺序的，但是由于主板是复杂的组件，因此很难检测到，因此我们先跳过它。首先要排除开关是否正常。

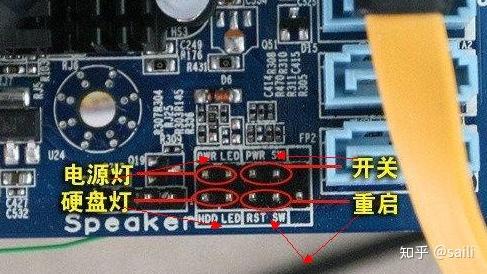

检查开关，我们可以拔下开关线，用螺丝刀将PWR短路一秒钟，以实现启动动作。详情请参见下图

基本上所有主板都是相同的。该位置大约在主板的右下角。上一行缺少一个引脚，右边的12引脚是开关，34是电源指示器，下一行是从右到左。硬盘指示灯。有时您可能不会触摸一次，可以触摸2-3次进行确认。

如果打开，则确定机箱开关有故障。如果仍然无法打开，则说明我们先排除了电源，先去除了开关，然后再去除了主板。

这时，我们需要先拔掉图形卡的电源，因为我们需要给主板CMOS放电并操作纽扣电池。纽扣电池通常位于图形卡下方。如果拔下了显卡，我们首先可以排除显卡是否不是由显卡引起的。

为主板放电的步骤是：向右推电池卡口，弹出电池，然后将其取出。注意电池的正极和负极。 CMOS跳线通常位于电池附近或主板底部，您可以寻找JCMOS或Clr CMOS进行标记。以上面的图片为例，在针脚12上有一个跳线帽是正常的，拔出后将其插入针脚23即可清除。之后，通常需要10到20秒，然后跳回到12针，然后插入纽扣电池。然后开始测试。

如果正常打开电源，此时由于CMOS已被清除，系统会提示系统设置或系统时间不正确。我们可以选择进入BIOS进行重置，或者选择ESC跳过系统设置。

如果仍然无法启动，则排除了图形卡，电源和开关，它基本上是主板。如果更严格的操作还需要对硬件进行最小化测试，则由于动手能力，很难一次拔出这么多的跳线和设备。因此没有指导。其他发生率极低的故障，例如cpu，数据电缆，硬盘短路等，在此不再赘述。

测试步骤和故障排除基本相同。在下一篇文章中，我们将说明开机但没有显示失败。

您的关注和喜欢是我进行序列化的动机。
