ATA66 / 100/133是在UltraDMA / 33的基础上开发的，其传输速度可以达到66MB / S，100M和133MB / S，但必须达到66MB / S左右。除了支持主板芯片组设备。串行端口可以连接到MODEM和方形端口鼠标，并行端口通常连接到打印机。

14.主板上的其他主芯片

此外，主板上还有许多重要的芯片：

AC97声卡芯片

AC'97的全名是AudioCODEC'97，这是由英特尔，雅马哈和其他制造商共同制定的音频电路系统标准。主板上集成的AC97声卡芯片可以分为两种：软声卡和硬声卡芯片。所谓的AC'97软声卡仅在主板上集成了数模信号转换芯片（例如ALC20 1、ALC650、AD1885等），并且集成了真实声卡进入北桥，这会增加CPU的工作负担。

所谓的AC'97硬声卡在主板上集成了声卡芯片（例如支持6个通道的创新型CT5880和CMI8738等）。该声卡芯片提供独立的声音处理，并最终输出模拟声音信号。 。这种硬件声卡芯片比软声卡要贵一些，但占用的CPU却很少。

时钟信号的频率将提高所有数据传输的速度，并提高CPU处理数据的速度。这就是为什么我们可以通过超频来提高机器速度。要在主板上生成时钟信号，需要一个特殊的信号发生器，也称为频率发生器。

但是主板电路由多个部分组成，每个部分执行不同的功能，并且每个部分都有自己独立的传输协议，规格和标准，因此它们的正常工作时钟频率也不同，例如CPU FSB可以达到数百兆字节，I / O端口的时钟频率为24MHz，USB的时钟频率为48MHz。因此，不可能单独设计这么多组的频率输出，因此在主板上使用专用的频率发生器芯片进行控制。

频率发生器芯片的类型很多，其性能也不同，但是基本原理相似。例如，ICS950224AF时钟频率发生器通常在I845PE / GE主板上使用。通过内置的BIOS“ AGP / PCI频率锁定”功能，通过提供的“ AGP / PCI频率锁定”功能，可以确保正确的PCI / AGP频分，您不必担心昂贵的数据硬盘中的系统时钟频率是多少，您不必担心图形卡，声卡等的安全性，超频仅取决于CPU和内存的质量。

二、摘要

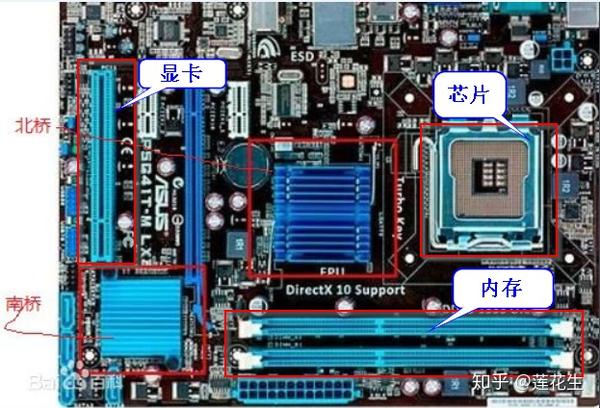

最后，让我们通过详细的大图对主板进行全面的评论。

1是集成音频芯片，

2是I / O控制芯片，

3是CD-ROM音频源插槽，

4是用于外部音频源的辅助插座，

5是SPDIF套接字，

6是USB插头，

7是打开机壳时的连接器，

8是一个PCI插槽，

9是AGP4X插槽，

10是机箱正面​​的通用USB接口，

11是BIOS

12是机箱面板连接器，

13是南桥芯片，

14是IDE1插槽，

15是IDE2套接字，

16是电源指示灯连接器，

17是清除CMOS内存跳线，

18是风扇电源插座，

19是电池，

20是软盘驱动器插槽，

21是ATX电源插座，

22是内存插槽，

23是风扇电源插座，

24是北桥芯片，

25是CPU风扇支架，

26是CPU插槽，

27是12VATX电源插座，

28是第二组音频插座，

29是PS / 2键盘和鼠标插槽，

30是USB插座，

31是并行串行端口，

32是游戏控制器和音频插座，

33是SUP_CEN套接字。
