终极：了解记忆粒子

（参考：）在芯片内部，存储器中的数据以位（bit）形式写入大矩阵。每个单元称为CELL。只要指定一行（行），然后指定另一列，就可以准确地定位某个CELL，这是内存芯片寻址的基本原理。此阵列称为存储芯片的存储体，也称为逻辑BANK（逻辑BANK）。如图所示：内存的表结构：（指的是嵌入在国内的视频，我从内部看内存）

由于技术原因，该阵列不能做得太大，因此通常通过将存储容量划分为几个阵列来制造存储芯片，这意味着该存储芯片中有多个逻辑存储体。随着芯片容量的不断增加，逻辑库的数量也在增加。目前，从32MB到1GB基本上有4种芯片。芯片组本身被设计为仅允许一个逻辑组在一个时钟周期内运行（实际上，芯片的位宽就是逻辑组的位宽），而不是芯片组在运行时只对存储芯片中的所有逻辑组进行操作。同时。逻辑存储区的地址线是通用的，只要有另一个逻辑存储区号（BANK0至BANK3））就可以区分。但是该芯片的位宽决定了一次可以从其中读取多少数据，不能一次读取芯片中所有单元的数据。

每个逻辑存储区都有800万个单元（CELL）。一些制造商（例如现代/三星）将每个逻辑存储区的单元数称为数据深度，每个单元由8位组成。那么逻辑BANK的总容量为64Mbit（8M×8bit），而4个逻辑BANK的总容量为256Mbit，因此该芯片的总容量为256Mbit（32MB）。

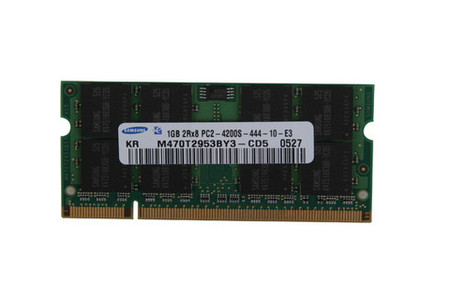

存储芯片的容量通常以位为单位。例如，一个32Mbit的芯片表示其容量为32Mb（b =位=位）。注意位和字节之间的差异。该芯片被转换为4MB的字节（B =字节=字节= 8位）。通常，内存芯片制造商会指出芯片上的容量。我们可以知道芯片有多少个逻辑库，每个逻辑库的位宽是多少，每个逻辑库中有多少个逻辑库。单元（CELL），例如64MB和128MB记忆棒中常用的64Mbit芯片，具有以下三种结构：

①16Meg x 4（4 Meg x 4 x 4组）[16M╳4]

②8Meg x 8（2 Meg x 8 x 4组）[8M╳8]

③4Meg x 16（1 Meg x 16 x 4组）[4M╳16]

表达方法是：每个逻辑存储区中的单元数×逻辑存储区数×每个单元的位数（芯片的位宽）。当前的芯片逻辑存储区位宽度最多只能达到16位，因此您可以看到几乎所有芯片逻辑存储区位宽度只能是4/8/16之一。过去，16Mbit芯片在单个芯片上基本上使用两个逻辑存储区，但在64Mbit时，它们基本上设计有4个逻辑存储区。
