解决方案：智能电视主板的应用和维护（第1部分）

智能电视的主板系统实际上是Android系统。 Android系统是基于Linux的免费开源操作系统。它在中文中通常称为“ Android”。

主板由硬件和软件组成，并且软件和硬件都可以互补。硬件是软件的载体。没有硬件，软件就不可能存在，而软件是硬件的扩展。没有软件，硬件的存在就毫无意义。为了使主板软件正常运行，主板的支持电路必须正常工作。

一、智能主板的结构

智能电视主板是智能系统的核心。它可以帮助智能电视系统接收并运行各种指令的分析，然后将其分配给每个电路以进行相应的工作，这相当于电视的中央大脑。

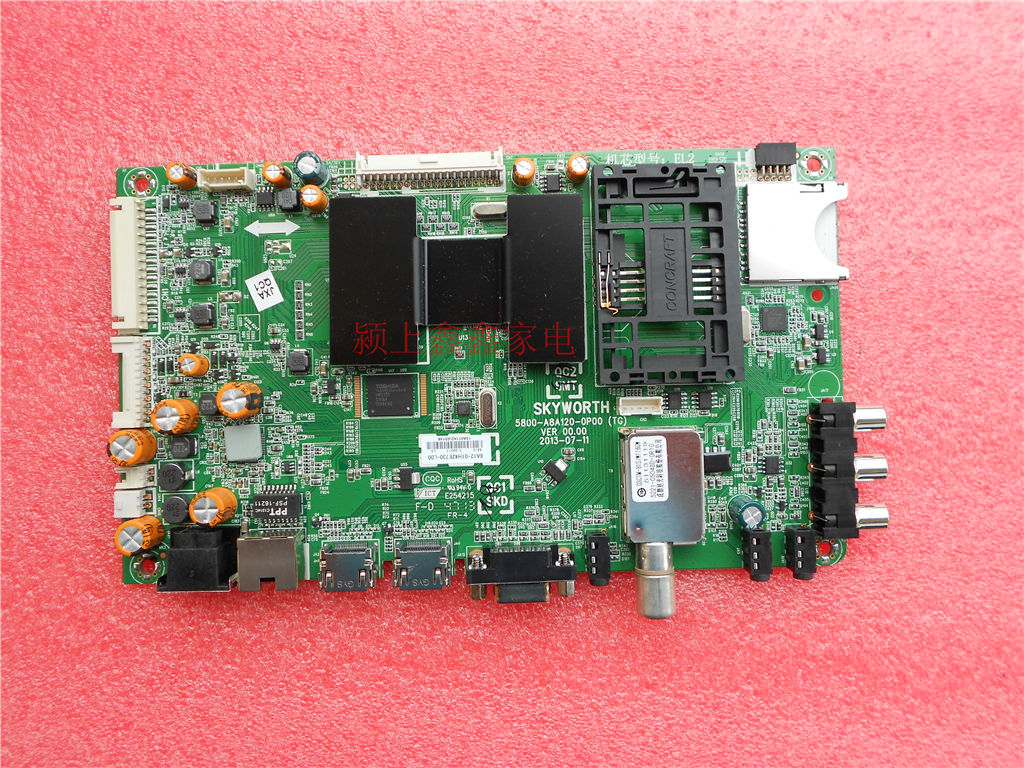

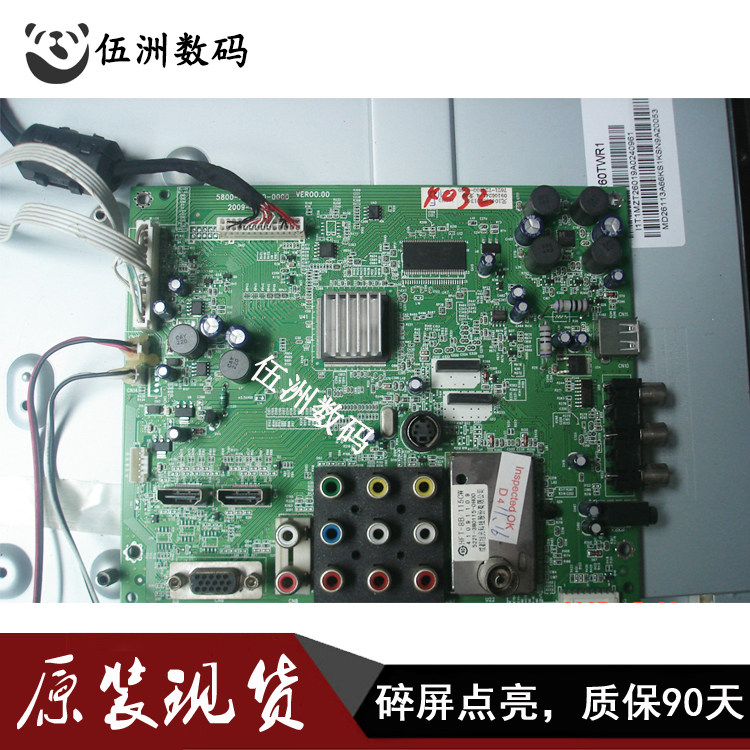

智能电视主板是电视的主要组件。它集成了主芯片（CPU，信号音频和视频解码，图像缩放，格式转换等），DDR存储器，闪存和其他接口电路。

不同的主板芯片解决方案由于主板结构，电路和组件组成的不同而具有不同的功能和运行速度。

为了使智能主板正常工作，它需要电源，重置，时钟，程序，按键控制，远程控制，开机信号，上屏幕电压控制，背光控制，调光控制，各种信号输入，以及音频放大器，TCON Connection等。

在智能主板启动的第一阶段，CPU本身必须正常。为此，CPU需要满足以下条件：

（[1）电源：备用电源（3.3VStb），核心电源（Core），数字电路电源（DVDD，DDRV）。

（[2）Reset（Reset）：复位电路的功能是将CPU恢复到初始状态（电路图标：Reset，Reset＃，ORE-SET＃等）。

（3）Clock：时钟电路也称为时钟振荡器电路。整个CPU需要按时间顺序工作。时钟电路通常由一个外部晶体振荡器，一个CPU内置晶体振荡器控制芯片组成和一个电容器。

W Flash）Flash选择：由于采用相同的芯片解决方案，因此可以选择多个Flash结构，例如NOR + NAND，NOR + EMMC，单个NAND和单个EMMC。为了准确识别当前芯片解决方案中Flash的应用结构，需要Flash选择电路。闪光灯的选择通常是通过高和低水平的组合来完成的。

1.CPU和Flash之间的关系

主芯片的CPU与Flash之间的关系如图1所示，Flash软件与引导存储位置之间的对应关系如表1所示。

从图1和表1中可以看出，在CPU本身具有条件之后，它将从Flash芯片：程序（通常称为引导程序）中读取Boot Loade。也就是说，CPU将Boot Loader程序读入其自己的内部缓存中，并将系统控制权转移到Boot Loader。
