方案解决：铝型材散热器

材料介绍

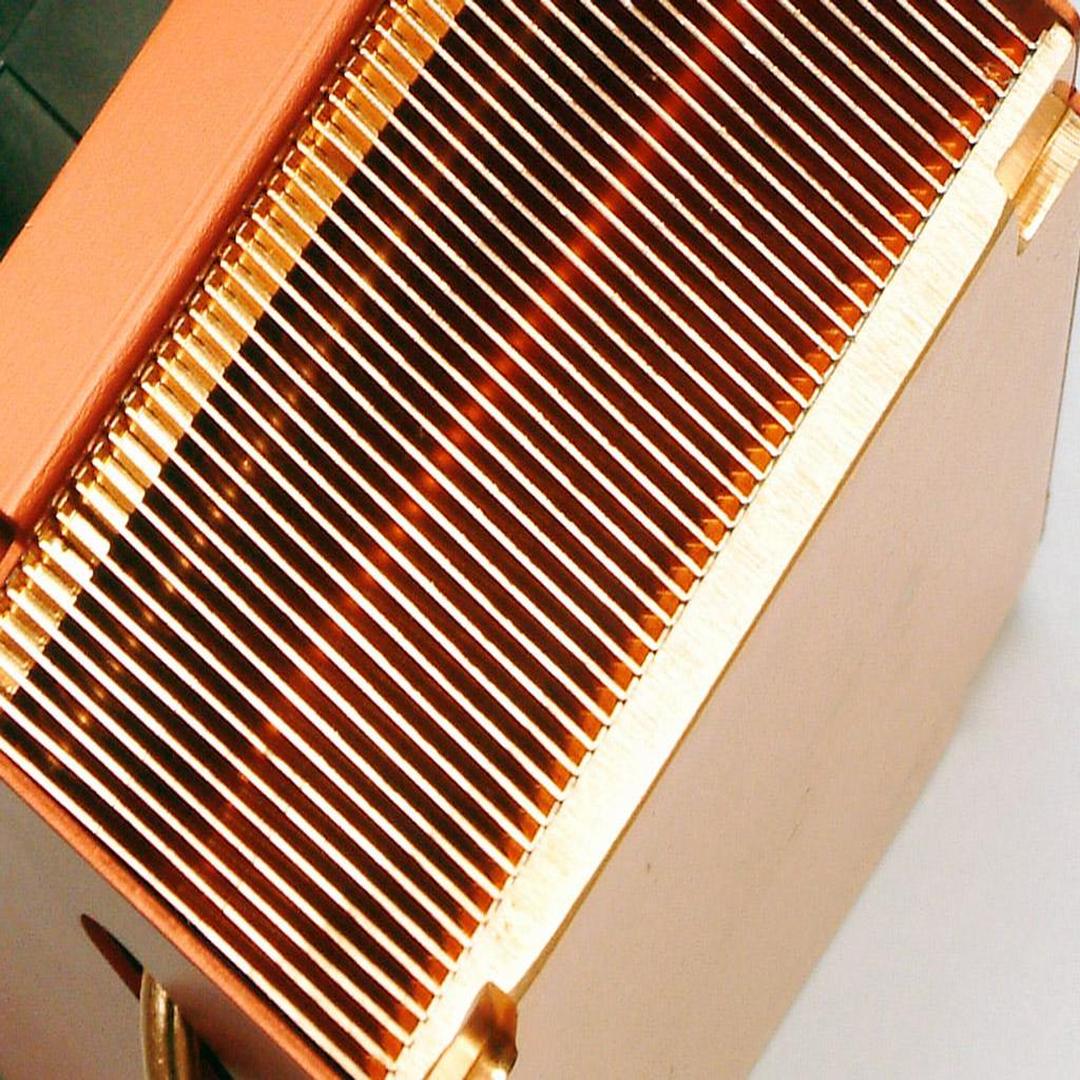

就散热器材料而言，每种材料的导热率都不同。它们的导热率从高到低排列。它们是银，铜，铝和钢。但是，将银用作散热器会太昂贵，因此最好的解决方案是使用铜。尽管铝便宜得多，但显然不如铜（约占铜的50％）好。

常用的散热器材料是铜和铝合金，每种材料都有其优点和缺点。铜具有良好的导热性，但价格昂贵，难以加工，重量较重（许多纯铜散热器超过了CPU的重量限制），热容量小且易于氧化。纯铝太软，无法直接使用。使用的铝合金可以提供足够的硬度。铝合金的优点是价格低，重量轻，但导热性比铜差得多。一些散热器会发挥自己的优势，并在铝合金散热器底座上嵌入一块铜板。

对于普通用户而言，使用铝制散热器足以满足散热要求。

北部用于冬季加热的散热器也称为散热器。

散热器在散热器的组成中起着重要作用。除了风扇的主动散热内，除了确保PC工作环境的温度在合理的范围内空间，并在必要时添加冷却风扇以增强一定风速下的冷却和散热。流冷水冷却板还用于一些大型设备的动力装置上，散热效果更好。散热计算是通过在特定工作条件下的计算来确定合适的散热措施和散热片。功率设备安装在散热器上。它的主要热流方向是从模具到设备的底部，热量通过散热器散发到周围的空间。如果没有风扇以一定的风速冷却，则称为自然冷却或自然对流散热。

传热过程具有一定的热阻。从器件管芯传递到器件底部的热阻为R JC，在器件底部与散热器之间的热阻为R CS，散热器向周围空间散热的热阻为R SA，以及总热阻R JA = R JC + R CS + R SA。如果器件的最大功率损耗为PD，并且已知器件的允许结温为TJ且环境温度为TA，则可以通过以下公式获得允许的总热阻R JA。

RJA≤（TJ-TA）/ PD

计算从散热器到环境温度的最大允许热阻R SA为

RSA≤（{T_ {J} -T_ {A}} \ over {P_ {D}}）-（R JC + R CS）

考虑到留有设计空间，通常将TJ设置为125°C。环境温度也应考虑更坏的情况，一般将TA = 40℃设置为60℃。 R JC的大小与管芯和封装结构的大小有关，通常可以在器件数据中找到它们。 R CS的大小与安装技术和设备包装有关。如果使用导热油脂或导热垫在设备上安装了散热器，则R CS的典型值为0.1 0.2℃/ W；如果设备的底面未绝缘，则需要额空气的封装热阻（每瓦摄氏温度）

QJC =从芯片到封装空气的封装热阻（每瓦）

TJ =芯片平均温度（摄氏度）

TC =包装箱温度（摄氏度）

TA =环境空气温度（摄氏度）

P =功率（瓦）

以上公式是确定包装温度的当前方法。该行业有时会使用更精确，更复杂的方法，但相应地，它需要获得更多
