完美：特殊分隔的主板设计

·特殊分离式主板设计

实际上，在确定了显卡布局和冷却系统之后，我们的拆卸工作已进入最后阶段。在这个阶段，我们将向您展示X51主板部件的特殊设计，但在此之前，我们可以将其余的硬件一一分解。

X51配备有插入式蓝光光盘驱动器，该驱动器也使用托架式固定方法。拧下螺钉后，我们可以将其与支架和光盘驱动器一起卸下。固定在支架上的优点不仅在于使光驱在运行时更稳定，而且还增强了内部硬件布局的美感。

插入式蓝光驱动器

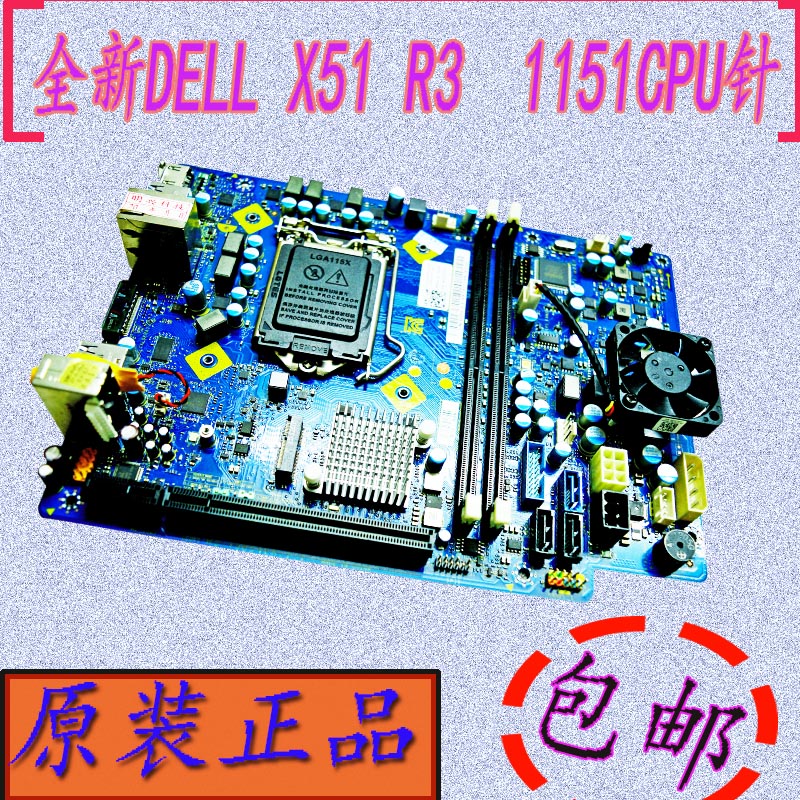

主板部分的全景图

X51的主板设计非常特别。它的主体只是CPU所在的最左侧，中间有两个板。 I / O接口板已供电，三块板具有单独的设计，并通过电缆桥接。

整流和滤波电路位于三块板的中间

无线网卡模块

事实上，在这一点上，我们的拆卸工作将告一段落，因为我们只会一步一步地卸下主板，CPU，风扇和其他设备。没有什么比这更值得关注了。

其他内部组件

拆解前的组织和拆解后的混乱显示了模块化布局的优势

拆卸摘要：Alienware系列之所以可以成为旗舰产品，是因为除了强大的硬件配置之外，机器本身的设计和工艺也非常出色。例如，我们今天拆解的X51与普通台式机相比具有三个优点：

首先，模块化且复杂的内部硬件布局。钢制托架用于将硬件划分为多个区域，以便隐藏内部布线，并使机箱内部保持整齐均匀。

第二个特殊的图形卡和主板设计。为了适应X51紧凑的机身空间，工程师对图形卡和主板进行了特殊设计，使其能够满足X51的设计特点。

第三个是独特的散热设计。碗形挡板是最大的亮点。它与机箱的侧盖配合使用，可以将热量从散热格栅释放到机箱的外部，从而提高了整体散热效率。

可以说，Alienware X51拥有如此出色的内部硬件设计和布局，它们在许多台式计算机之间可能会如此不同。如此细致的设计也使Alienware用户能够体验到高质量工艺带来的高质量保证。
