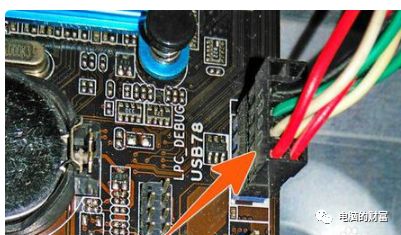

1、拆卸主机箱。打开后,我们可以看到很多电线。首先,查看连接到机箱主板的电线。其中之一较宽,如下图中的箭头所示。如果在其上标记为USB,则它是连接机箱前面板上的USB插座的线路。在主板边缘上,找到USB的插针,然后将其与外部电源线上的USB插座插入。可以使用USB端口,该端口比较大且易于找到。

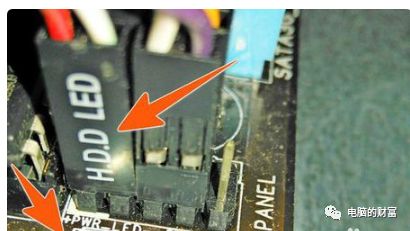

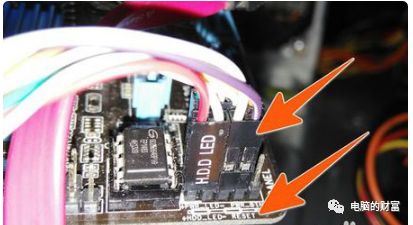

2、在主计算机机箱主板上的线束中,如果看到标记为HDD_LED的线,则这是磁盘工作指示灯的线,以及主板上相应的HDD_LED引脚连接HDD_LED线如下图所示,可以使用外部开关上的HDD_LED引脚连接到主板上的HDD_LED引脚。
3、如下图所示,在外部开关上找到标有Power_SW的线,并将其连接到计算机机箱主板的PWR_BTN(主板上PWR_BTN的位置),如上图所示。图片和HDD_LED标记在上下两行。有些标记为PWR_SW,但它们均指主机的电源开关线;有些则标记为PWR_SW。 POWER_LED是指示灯,只需连接到PWR_LED。

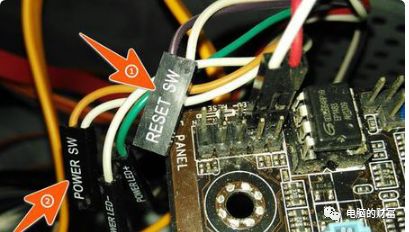

4、除了这些以外,主机中还有一条更重要的主板接线,即重启开关线。该行用RESET_SW标记,如下图所示。如果看不清,只需打开照明手电筒即可。
5、然后在主板上,找到标有RESET字样的插针,因为它是按行标记的,因此下图显示了底行中的两个插针。插入。
