cpu缓存简介

最近，我想了解这篇文章的内容并作一些说明. 希望我不要犯错. 如果有错误，请指出.

参考:

cenalulu.github.io/linux/all-about-cpu-cache /

/ archive / gallery-of-processor-cache-effects /

通常来说，x86结构的cpu缓存行的大小为64byte，而arm缓存行的大小为32byte.

缓存行可以简单地理解为CPU缓存中最小的缓存单元. 当前主流的CPU缓存缓存行大小为64Bytes. 假设我们有一个512字节的L1缓存，那么根据64B缓存单元的大小，该L1缓存可以存储的缓存数量为512/64 = 8.

会有很多cpu缓存行，然后不同的缓存行形成一个集合，这意味着同一集合中有多个缓存行. 如果一个集合有8条缓存行，则该集合可以缓存的数据为512字节

那么我们在编写代码时如何更好地使用缓存行？

尽可能按顺序访问内存，请勿随机访问内存. 因为高速缓存行的大小为64btye，所以如果访问的内存不是连续的，则该预取的内容将被浪费，并且对于写入，顺序写入也是一样，可以批量提交至高速缓存，这可以最大化使用总线带宽. 组织结构时，可以尽可能多地一起访问，因为这可以确保CPU从高速缓存行中的内存中读取数据，并且cpu默认情况下会预取结构中的填充，即，请根据64个字节尽可能地填充. 可以避免的问题是，如果多个CPU在64个bty之内获得了一个结构的不同变量，那么也可能会出现交叉缓存行，那么在修改其中一个时，您需要使另一个无效. 尤其是在多核方案中，此问题很明显.

但是这里还有一个折衷，就是我们将结构的结构设计得尽可能紧凑，以便更有效地利用cpu缓存行. 但是在这里添加了填充之后，结构并不紧凑，那么如何称量什么呢？

在读取次数较多而写入次数较少的情况下，您无需担心缓存冲突. 更重要的是存储器的紧凑性或局部性. 由于很少有多个内核修改同一个变量，因此需要填充设计. CPU读取两次.

但是在写入次数较多而读取次数较少的方案中，您需要更加注意填充，因为在多核方案中大量的写入很容易导致缓存失效，因此您需要更加注意填充

当然，仍然需要通过特定的基准来计算struct的特定设计.

典型代码dpdk中的rte_ring结构的设计如下:

struct rte_ring {
	/*
	 * Note: this field kept the RTE_MEMZONE_NAMESIZE size due to ABI
	 * compatibility requirements, it could be changed to RTE_RING_NAMESIZE
	 * next time the ABI changes
	 */
	char name[RTE_MEMZONE_NAMESIZE] __rte_cache_aligned; /**< Name of the ring. */
	int flags;               /**< Flags supplied at creation. */
	const struct rte_memzone *memzone;
			/**< Memzone, if any, containing the rte_ring */
	uint32_t size;           /**< Size of ring. */
	uint32_t mask;           /**< Mask (size-1) of ring. */
	uint32_t capacity;       /**< Usable size of ring */
	/** Ring producer status. */
	struct rte_ring_headtail prod __rte_aligned(PROD_ALIGN);
	/** Ring consumer status. */
	struct rte_ring_headtail cons __rte_aligned(CONS_ALIGN);
};

linux文件打开文件表的结构

/*
 * Open file table structure
 */
struct files_struct {
  /*
   * read mostly part
   */
	atomic_t count;
	struct fdtable *fdt;
	struct fdtable fdtab;
  /*
   * written part on a separate cache line in SMP
   */
	spinlock_t file_lock ____cacheline_aligned_in_smp;
	int next_fd;
	struct embedded_fd_set close_on_exec_init;
	struct embedded_fd_set open_fds_init;
	struct file * fd_array[NR_OPEN_DEFAULT];
};

这里还将频繁读取的部分与写入的部分分开，以便该部分数据位于不同的缓存行中.

尽可能只让一个cpu访问某个变量的内存，以使高速缓存行无效的可能性大大降低. 在代码中，尽可能减少全局变量. 与cpu架构类似，执行批处理，流水线操作. <

/ papers / modernprocessors /

例如，内核代码中也有这样的代码

那么在我们与存储相关的项目中，关注cpu缓存的好处是否很大？

考虑到延迟，实际上并没有那么大.

对cpu缓存更友好并且不关注cpu缓存友好代码的书面代码可能只会使性能提高一倍（数据不是自检数据），但是对于存储服务，通常的瓶颈是在网卡中. 无论在磁盘上，CPU都占整个路径的很小一部分.

那么优化用于内存访问的cpu缓存有意义吗？

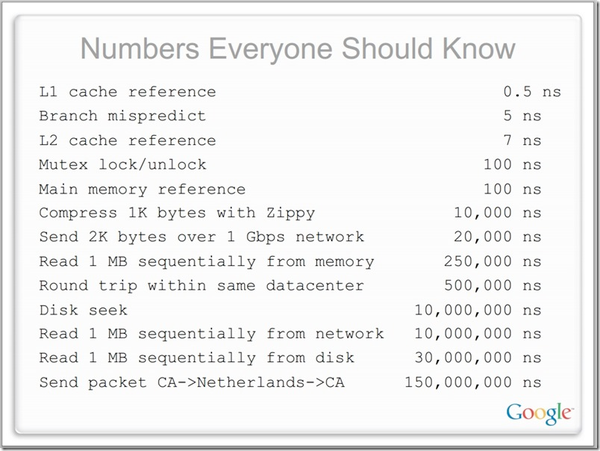

例如，从该图可以看出，即使是二级缓存: 主内存也几乎是1:10. 也就是说，如果对l2缓存的特定访问时间为10ns，则内存访问时间为100ns，优化前的总访问时间为10 + 100 = 110ns，优化后的访问时间为10/2 + 100 = 105 ns. 似乎延迟没有太大改善. 性能优化只有5％.

实际上，优化cpu缓存意味着什么？

实际上，我们还没有考虑另一个方面，那就是对CPU的利用.

我们只考虑了延迟，但是我们没有考虑的是，如果cpu从内存访问数据，则cpu实际上正在挂起，这意味着它将增加cpu的利用率，但也会无形地影响它的执行. cpu的其他说明. 也就是说，如果对cpu没有压力，那么对cpu缓存友好的代码可以使内存访问性能提高5％，但是在cpu利用率相对较高的情况下，代码对cpu缓存不友好，它将导致cpu管道中的所有指令变慢，从而进一步增加了对cpu的压力.
