解决方法：主板跳线连接方法，超级详细，适合DIY新手

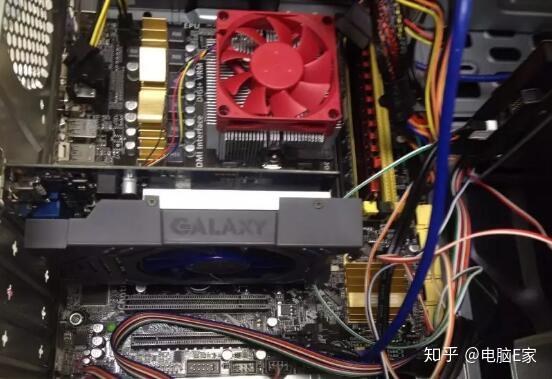

现在，DIY本身已经非常容易安装. 有各种各样的教程，无需去计算机城寻找人士来安装它. 您只需要购买优质的硬件. 但是，组装计算机时，有一个困难的步骤，即如何连接主板跳线或机箱中的各种电线. 我们来谈谈主板跳线的连接方法.

首先，开关机跳线和指示灯的连接方法

实际上，主板跳线确实不难！许多主板和配线上都标有相应的符号，只要将这些符号一一对齐，就可以连接它们，但令人头疼的是，主板上的借口字母太小，很难看清. 下面是编辑器放大的接线图.

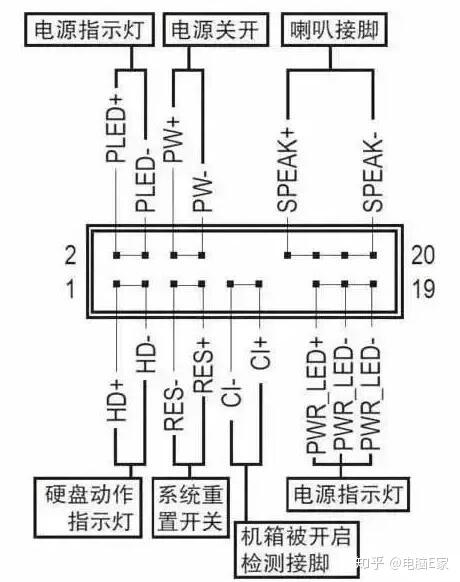

主板跳线图

实际上，您还可以打开手机的功能，然后打开闪光灯，对准主板上的跳线拍照，然后放大手机.

我使用的线（自定义开关线）由编辑器非常清楚地标记，但是在某些情况下接线位置没有这么详细，特别是没有标记正极和负极，并且没有人负责连接错误.

接下来，您需要仔细查看主板上每个对应的开关位置（带有印刷字体），找到每个组的+位置（例如开关），然后反转机箱线，注意有一个三角形在图标投注的位置. 这个三角形是正极. 对齐并一一插入. 你不会出错！

两个. 其他线的连接

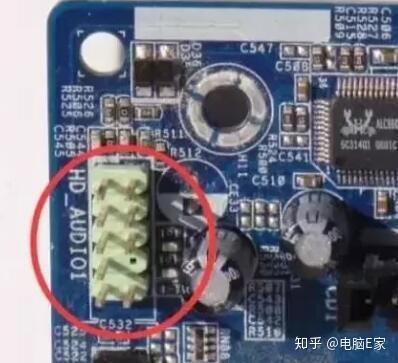

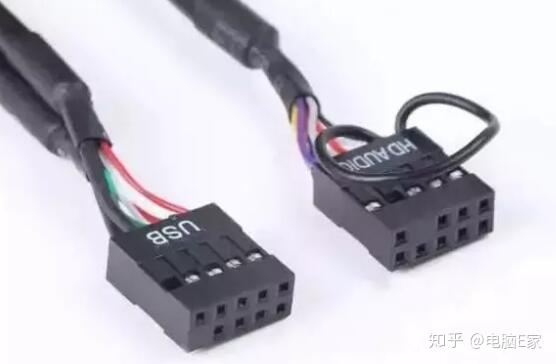

HD Audio和USB的形状非常相似，但是它们的切口位置完全不同.

安装时，只需在主板上找到没有针脚的第二个针脚并将其插入接口即可. USB 2.0不需要研究正极和负极，只要引脚间隙100％对齐，就不会出错.

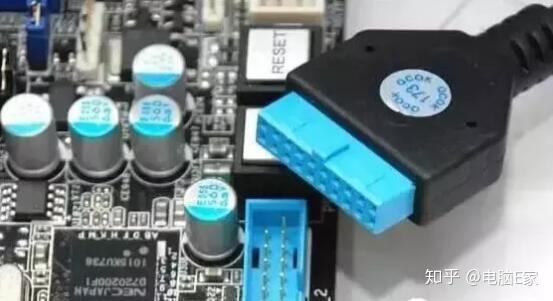

USB 3.0在侧有防呆设计，可防止其向后插入，如果将其与防呆突起对齐，也不会出错.

注意！无论是USB 3.0还是USB 2.0甚至是高清

如果强行安装了音频插孔，则可以将其插入其中. 当然，它将不被使用并且主板将被损坏. 这必须清楚！

另一个是较新的主板已经开始提供USB 3.1扩展连接器. 该接口有点像SATA和USB的安装形式

3.0有所不同，它还具有防呆设计，只要不猛烈安装，就不会有问题.

好的，以上是此问题的DIY主板接线教程. 对于新手朋友，只要您弄清楚了这些，接线实际上并不困难. 另外，不同品牌和型号的主板接线可能略有不同，新手朋友们，别忘了阅读主板手册.
