硬件知识: 主板插槽是什么？

新酷产品首次免费试用，并且有许多高素质的专家分享他们独特的生活经验. 参加新浪公共测试，体验各个领域中最前沿，最有趣和最有趣的产品！下载客户端并获得独家优惠！

许多朋友在购买CPU，图形卡内存和其他硬件后不知所措，并且不知道如何将其安装在主板上，因此今天我将给大家提供一本通俗易懂的三个主板插槽，其中一个是CPU插槽，一个是内存插槽，另一个是PCIe插槽.

01CPU插槽

首先介绍CPU插槽. 主板专用于此安装CPU. 请注意，CPU插槽也有规格. 您需要使用与主板插座引脚数量相同的CPU处理器进行安装.

例如，英特尔的第九代Z390主板，其插槽类型为LGA1151，则必须使用相同的LGA1151引脚来安装第八代第九代内核，而第十代内核使用LGA1200引脚，而后者不能被安装. 在Z390主板上.

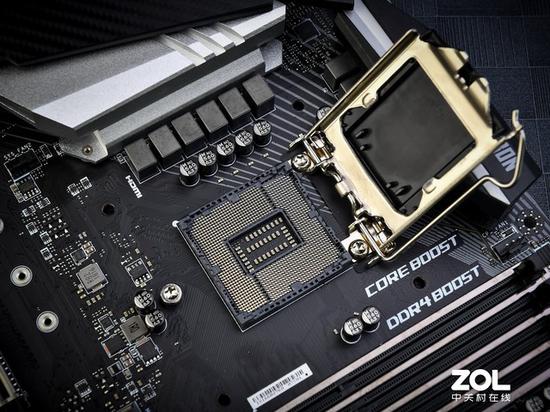

Z390主板

除了引脚上的差异外，还应注意AMD平台和Intel平台不能混用和匹配. 这两个不是主板插槽类型，并且完全不兼容.

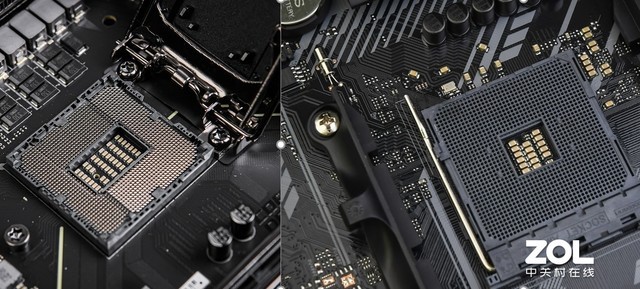

英特尔芯片组主板插槽AMD芯片组主板插槽

同时，在安装CPU时，需要与CPU插槽的方向相对应. 例如，AMD CPU上会有油漆标记，而主板上也会有标记. 安装CPU时需要相应地放置它.

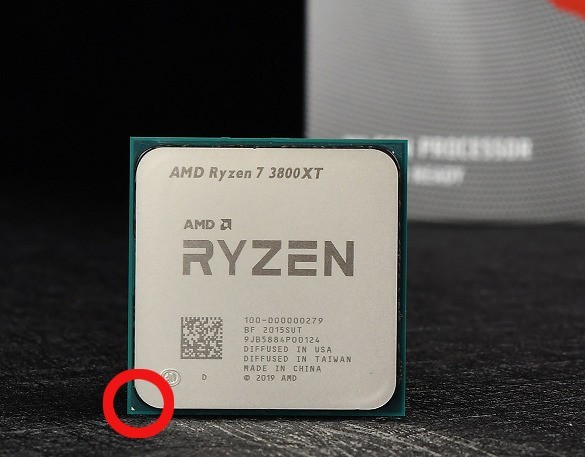

AMD CPU上角标记

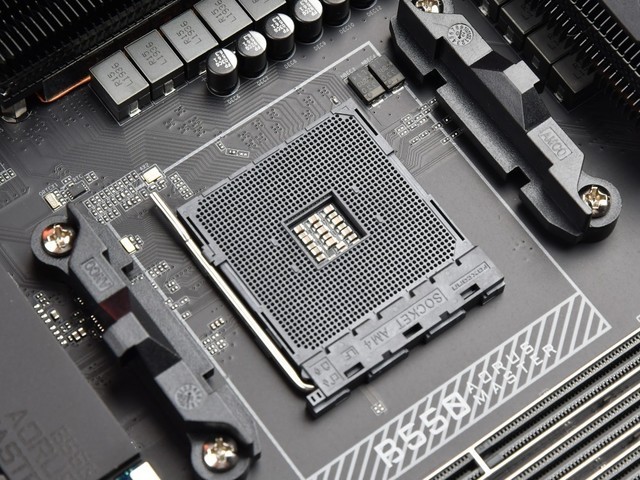

AMD芯片组主板插槽

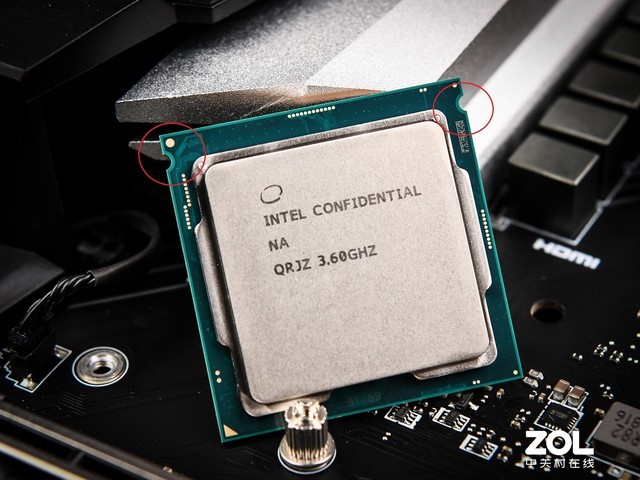

英特尔平台也有相应的技巧，并且在CPU上准备了两个万用的卡口. 只要您使用零食，基本上就不会在不将设备安装在黑暗的地方的情况下安装错误的设备.

安全扣

02个内存插槽

接下来，我们来讨论一下内存插槽. 像CPU插槽一样，主板内存插槽也有自己的类型. 当前的主流是与DDR4内存兼容的DDR4内存插槽. 而且某些旧主板是DDR3型插槽，只能与DDR3内存兼容.

DDR4内存类型插槽

内存插槽将分为两部分，分别对应于内存上的金手指. 请注意，两侧的长度不相同，因此请勿向后插入.

03PCIe插槽

最后一个是PCIe插槽，分为不同的长度. 当前，常见的有PCIeX1短插槽，PCIeX4短插槽和PCIe X16长插槽.

PCIeX16长插槽是我们的图形卡插槽，在这些常见模式下分为X16 / X8 / X4，X16的传输速率是这些模式中最快的，如果您在主板的PCIe插槽上有多个插槽，那么一个靠近CPU的通常是X16，其余的都是X8或X4模式，因此在安装图形卡时，请尝试将其插入第一个插槽以确保性能.

PCIe X16长插槽

剩余的短插槽（例如PCIeX1）可以扩展硬件，例如网卡和声卡. 每个主板基本上都有一个. 高端主板甚至可以准备3-4个. 大多数主板都将PCIeX4短插槽插入M.2. 以插槽的形式，将保留一些大型主板.

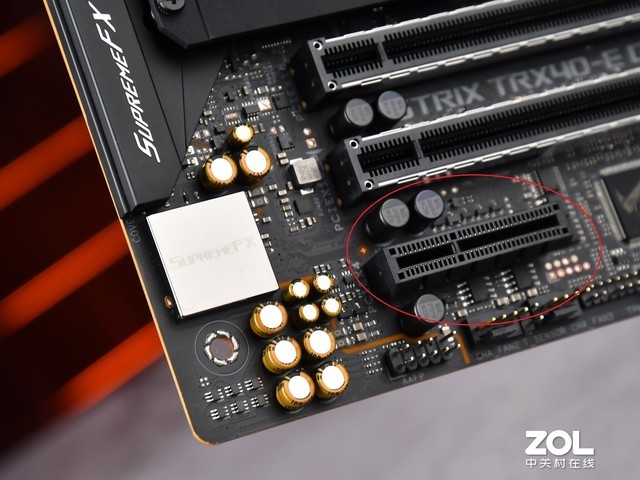

PCIeX4短插槽
