如何判断计算机主板故障

有时我们的计算机出现异常时，应如何判断主板是否有故障？编辑器将为您简要说明如何判断计算机主板故障！

计算机主板故障的判断方法:

首先，检查主板上的接线是否完好. 拿起主板，观察其表面是否有任何颠簸. 如果是这样，请固定接线. 检查所有电容器，尤其是处理器的稳定滤波电容器和内存图形卡插槽的稳定电容器是否鼓胀（直接看）和泄漏击穿（必须使用通用仪表）.

然后，在关闭电源的情况下，如果有任何燃烧的组件，请闻一下. 如果必须更换芯片和周围的行电容器（芯片已烧毁，行电容器可以备用吗？）确认没有发生上述问题后，请加载处理器虚拟负载和内存虚拟负载（很少出售，这实际上是不可能的） （以找到容量最小的实际内存或您修理的报废内存）附带，添加调试卡通功能. 如果此时无法开启，请检理器电源mos管是否击穿，电感开路，南桥时钟是否检测到信号（示波器检测，晶体振荡器变形，ics芯片未更换）最后，处理器虚拟负载指示器用于确定是否焊接处理器插槽和南北桥.

第三，如果引导成功，请继续下一步，请在引导时检理器风扇是否正在运行. 无论南桥是否热，将风扇问题更改为I / O，断开网络并在南桥热后更换南桥. 解决这些问题后，其余工作将交给调试卡. 如果此时显示任何错误代码，可以轻松消除，例如ax，cx，dx，fx不在内存中

损坏是指北桥或处理器插槽的凹陷处（可以通过用手按压来确认）. BIOS损坏，处理器虚拟负载重置指示灯始终点亮，并且喇叭9发出警报.

我希望这些知识对所有人都有用: 请注意，原始的英特尔主板将在ax-cx代码中间运行1x-2x-3x. 内存地址实际上是南桥检测ide设备的指令. 如果您死在这里，那就是董事会的目标. 控制芯片损坏或南桥是空心的或南桥是开路的（开路是麻烦的，不能感觉到. 如果电路的内部仅由南桥代替），也可能是签入储值卡非常有用. 如果有遗漏，请继续添加.

计算机主板故障的维修方法:

1. 检查板方法:

1. 观察方法: 是否烧焦，起泡，起泡，板面破损，插座腐蚀.

2. 测量方法: + 5V，GND电阻太小（低于50欧姆）.

3. 上电检查: 对于明显破损的电路板，可以将电压稍微提高0.5-1V，并在上电后擦拭板上的IC，以使有问题的芯片发热并感测到它.

4. 逻辑笔检查: 检查可疑IC的输入，输出和控制端子的信号是否存在和强度.

5. 确定主要工作区域: 大多数板在该区域上有明确的分工，例如: 控制区域（CPU），时钟区域（晶体振荡器）（分频），背景图像区域，动作区域（字符，飞机）） ，声音合成区域等. 这对于计算机板的深度维护非常重要.

二，故障排除方法:

1. 根据手册的说明，首先检查可疑芯片的输入和输出处是否有信号（波形）. 如果有输入或输出，请检查IC控制信号（时钟）等. 很可能是IC损坏，并且没有控制信号，因此请追溯到先前的极点，直到找到损坏的IC.

2. 暂时不要将其从电杆上卸下，您可以选择相同的型号. 或者背面有相同程序内容的IC，打开并观察它是否变好，以确认IC是否损坏.

3. 使用导线切割和跳线方法查找短路线: 发现某些信号线和接地线，+ 5V或其他不应连接至IC的引脚短路. 您可以切断线路并再次测量以确定IC问题仍然是电路板布线问题，或者借用其他IC的信号并将其焊接到波形错误的IC上，以查看现象图片是否变好，然后判断IC的质量.

4. 比较方法: 找到一块内容相同的优质电脑板，并测量相应IC的引脚波形和编号，以确认IC是否损坏.

5. 使用微型计算机通用编程器（ALL-03 / 07）（EXPRO-80 / 100等）中的ICTEST软件测试IC.

三，计算机排屑方法:

1. 脚部切割方法: 不会损坏板子，也无法回收.

2. 拖锡法: 将全锡焊在IC引脚的两侧，用高温烙铁来回拖动，然后同时拿起IC（电路板很脆弱，但是可以安全地测试IC ）.

3. 烧烤方法: 用酒精灯，煤气炉或电炉烧烤. 板上的锡熔化后，IC被释放（不容易掌握）.

4. 锡锅法: 在电炉上做一个特殊的锡锅. 锡熔化后，将要从板上卸下的IC浸入锡罐中. 可以提起IC而不会损坏电路板，但设备制造不容易.

5. 电热风: 用专用的电热风卸下薄膜，吹掉要卸下的IC引脚部分，然后将锡提起后的IC（注意吹动电路板时应摇动气，否则计算机的主板会起泡和冒泡，但是气的成本很高，一般在2000元左右）

作为的硬件维修，电路板维修是最重要的项目之一. 我带来了故障的主板，如何确定哪个组件有故障？

主板故障的主要原因

1. 人为故障: 插入/拔出I / O卡时，会带电，在安装板卡和插头时会用力不当，从而损坏接口，芯片等.

2. 环境恶劣: 静电通常会导致主板上的芯片（尤其是CMOS芯片）损坏. 此外，当母板遇到电源损坏或电网电压产生的瞬时尖峰时，通常会损坏系统板电源插头附近的芯片. 如果主板上沾满灰尘，也可能导致信号短路.

3. 设备质量问题: 由于芯片和其他设备质量差而造成的损坏.

四个. 清洁

首先要注意的是，灰尘是主板的最大敌人之一. 最好注意防尘. 您可以使用刷子轻轻地擦去主板上的灰尘. 另外，主板上的某些卡和芯片都是针脚形式的，由于针脚的氧化，经常导致接触不良. 您可以使用橡皮擦去除表面氧化层并重新连接. 当然，我们可以使用三氯乙烷-它具有良好的，是清洁主板的液体之一. 此外，在突然关闭电源时，应立即关闭计算机，以防止主板和电源因突然的呼叫而烧毁. 处理.

五个BIOS

由于BIOS设置不正确，如果超频...，您可以跳线清除该位置并将其重置. 如果BIOS损坏，例如病毒入侵...，您可以重写BIOS. 由于BIOS无法由仪器测量，因此BIOS以软件形式存在. 为了消除造成主板问题的所有可能原因，最好刷新主板BIOS.

六，即插即用

主机系统故障的原因很多. 例如，主板本身的故障或I / O总线上的各种插入卡故障都可能导致系统异常运行. 使用插件修复方法是确定主板或I / O设备故障的简便方法. 该方法是关闭插拔板并一一拔出. 每次将板子拉出时，请打开机器，以观察机器的运行状态. 一旦拔出某块板，主板就可以正常工作，则故障的原因是插入板故障或相应的I / O总线插槽和负载电路故障. 如果拔出所有插卡后系统无法正常启动，则故障很可能出在主板上. 交换方法实质上是交换相同类型的插入板，具有相同总线模式和相同功能的插入板或具有相同模型的芯片，并根据故障的变化确定故障位置. 故障现象. 此方法主要用于易于插拔的维护环境中，例如内存自检错误，您可以更换相同的内存芯片或内存条以确定故障原因.

七，观看

获取有故障的主板，并用眼睛对其进行扫描，以查看是否没有烧坏的痕迹，外观是否损坏，插头和插座是否倾斜，电阻器和电容器的引脚是否接触以及表面是否接触是否烧毁，芯片表面是否破裂以及主板上的铜箔是否烧毁. 另请检查是否有异物掉入主板组件之间. 如有疑问，可以使用通用仪表进行测量. 触摸一些芯片的表面. 如果异常高温，请尝试其他芯片.

（1）. 如果电线断了，我们可以用刀子将油漆从断的电线上刮掉，在裸露的电线上涂蜡，然后用针从电线上划出蜡，下一步就是将银掉下硝酸盐溶液. 然后使用通用仪表确认是否已连接断点. 只需一个接一个地连接断点. 请一一注意连接，不要着急，因为主板上某些位置的走线之间的距离很小，如果不这样做会短路.

（2）. 如果是电解电容器，则可以找到匹配的电容器并将其更换.

八种通用仪表，示波器工具

使用万用表和波形设备测试主板每个组件的电源. 一种是检测主板是否正在为该部件供电，另一种是检测电源电压是否正常.

电阻和电压测量

电源故障包括主板上的+ 12V，+ 5V和+ 3.3V电源以及电源正常信号故障；总线故障包括总线故障和总线控制权；组件故障包括电阻器，电容器，集成电路芯片以及其他组件故障.

为防止发生事故，在通电之前，您应该测量电源+ 5V与主板上的接地（GND）之间的电阻. 最简单的方法是测量芯片电源引脚和接地之间的电阻. 当未插入电源插头时，电阻通常应为300Ω，最小值不应小于100Ω. 再次测量反向电阻值，会有微小的差异，但差异不应太大. 如果正向和反向电阻很小或接近导通，则表示发生了短路，应检查短路的原因. 造成这种现象的原因有很多:

（1）主板上有故障芯片. 一般来说，这种故障很难消除. 例如，如果将+ 5V的TTL芯片（LS系列）连接在一起，则可以将+ 5V引脚上的焊料吸住，悬浮并进行一次测量，以找出有问题的薄膜. 如果采用割线方式，肯定会影响主板的使用寿命.

（2）板上的电阻器和电容器损坏.

（3）板上有导电碎屑.

排除短路故障后，插入所有I / O卡，并测量+ 5V，+ 12V是否接地短路. 特别是+ 12V与周围信号发生冲突时. 当手边有一块好型号的主板时，也可以使用测量电阻值的方法来测试板上的可疑点. 通过比较，您可以快速找到芯片故障.

以上步骤无效时，可以插入电源并打开测量电源. 通常测量电源的+ 5V和+ 12V. 当发现某个电压值与标准电压相差太远时，可以通过划分一些引线或拔下某些芯片来再次测量电压. 当切断某根导线或拔出某些芯片时，如果电压正常，则由该导线导致的组件或未拔出的芯片就是故障.

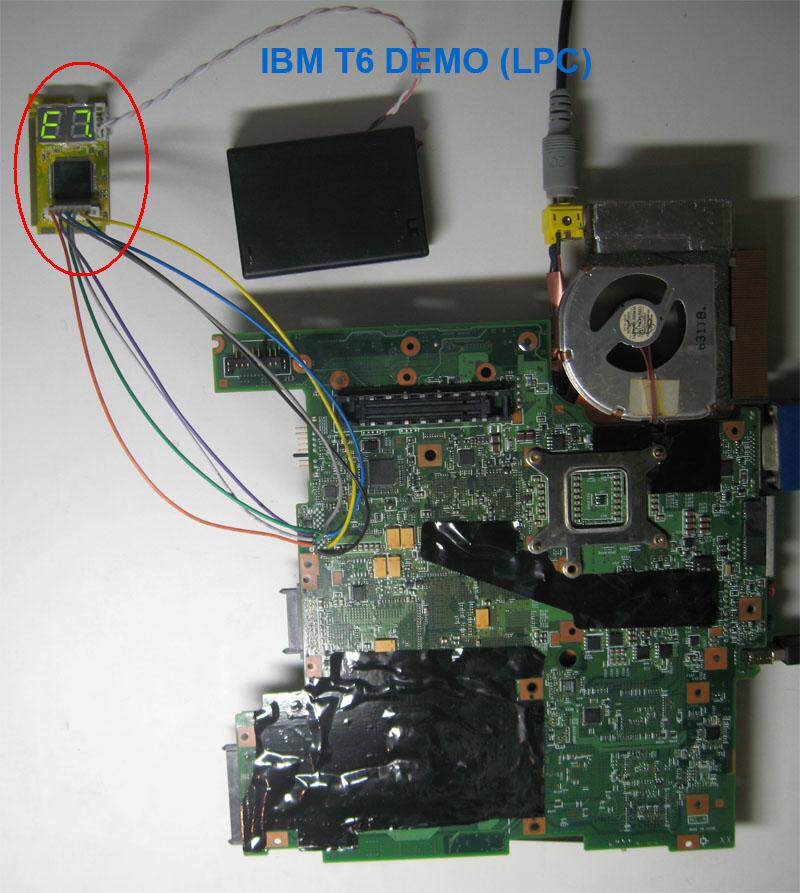

九，程序，诊断卡诊断

使用随机诊断程序，特殊维护诊断卡，并根据各种技术参数（例如接口地址），自编辑特殊诊断程序以协助硬件维护可以事半功倍. 程序测试方法的原理是使用软件发送数据和命令，并通过读取线路状态和某些芯片（例如寄存器）的状态来识别故障位置. 此方法通常用于检查各种接口电路故障和具有地址参数的各种电路. 但是，应用此方法的先决条件是CPU和基础总线可以正常运行，可以运行相关的诊断软件，并且可以运行安装在I / O总线插槽上的诊断卡. 所准备的诊断程序应严格，全面和相关，可以使某些关键部件出现规律的信号，可以对偶发的故障进行重复测试，并可以显示和记录错误.

判断计算机维护的注意事项

1）特别注意用户的使用环境，包括硬件环境，软件环境和周围环境

A. 周围环境: 电源环境，其他高性能电器，磁场条件，网络硬件环境，温度和湿度以及环境清洁度；

B. 硬件环境: 清洁度，机器中的温度和湿度，跳线设置，组件上的颜色，形状，用户安装到机器上的其他设备以及与机器运行有关的所有其他硬件设施;

C. 软件环境: 除了标本软件和设置外，用户还安装了其他应用程序和配置.

D. 组装检查: 由于笔记本电脑组装的特殊性，我们在维护期间必须注意机器的正确组装.

2）对于我们所看到的现象，我们必须在现有知识和经验的基础上认真思考和分析. 只有经过足够的思考和分析，我们才能开始操作，然后尽最大努力使用我们现有的测试工具来进行检测. 对于无法理解的问题，应咨询经验丰富或技术熟练的人员.

3）维护判断必须首先从软件开始，然后再考虑硬件问题并确定笔记本计算机测试工作的结果. 在以下情况下，请直接从硬件启动.

A，没有电源；

B. 引导后没有显示.

C. 明显的硬件故障

4）必须与用户充分沟通. 了解用户的操作过程，发生故障时执行的操作以及用户对计算机的使用级别.

5）当发生大量类似的故障时（不仅是可以分批诊断的故障），请务必仔细检查周围的环境，连接的设备以​​及其他组件或与该故障组件相关的设备. 消除故障的根本原因. 另外，应检查用户的操作环境，例如放置计算机的桌子是否稳定以及操作是否符合要求.

6）在重复出现故障现象和维修判断的过程中，应避免扩大故障范围.

7）上电之前，必须仔细观察周围环境和计算机设备的连接，以确认没有异常. 请注意以下几种情况:

A. 电源环境-电压值是否在允许范围内以及电源是否稳定；同一电源分支上是否有大型干扰设备.

B. 周围环境-设备之间，造成干扰的其他设备之间的距离以及其他设备与计算机设备之间的连接.

C，温度和湿度在允许范围内.

D. 设备之间用于连接的插头插座是否完好，触点是否牢固. 边缘连接是否正确.

E. 附近的计算机设备和其他设备中是否存在异常现象，例如变形，变色和异味.

8）在维护判断过程中，如果用户存储的数据可能受到影响，则必须对其进行备份或保护，并在获得用户同意之前进行操作.

9）如果要使用比较方法和替换方法来确定故障，则应首先征得用户的同意.

计算机维护的原理和方法

1. 维护判断必须从最简单的事情开始

简单的事物一方面是指观察，另一方面是简单的环境.

简单的观察就是，它包括:

1. 计算机周围的环境，电源，连接，其他设备，温度和湿度等；

2. 计算机显示的现象和内容，与正常情况的异同；

3. 电脑内部的灰尘，连接，设备颜色，组件形状，指示灯状态等环境；

4. 计算机硬件和软件配置-安装了哪种硬件，资源的使用情况；系统使用哪种xx，并安装了哪种应用软件；硬件设置，驱动程序版本等.
