6. FSB带宽和内存带宽匹配条件
在选择内存时,除了要求内存同步外,另一个重要条件是要求内存的带宽等于前端总线(FSB)的带宽. 如果内存的带宽小于FSB的带宽,则会增加CPU的等待时间. 如果内存的带宽大于FSB,则会浪费内存资源.
对于支持DDR1的平台,如果FSB为200MHz,则从内存同步的角度来看,只需使用DDR-400. 但是,由于FSB频率是FSB的4倍,因此为800 MHz,带宽为800MHz×64b÷8b / B = 6.4 GB / s,而DDR-400的带宽仅为3.2GB / s. 因此,为了使内存的带宽与FSB的带宽匹配,应添加相同的内存DDR-400以形成双通道操作.
对于支持DDR2的平台,如果外部频率为200MHz,只要配备DDR2-800,就不仅可以满足内存同步的要求,还可以满足带宽匹配的要求.
可以通过计算带宽的方法来判断带宽是否匹配的条件. 从频率的角度来看,只要存储器的数据频率等于FSB的频率,就可以匹配带宽. 例如,DDR2-800或双通道DDR-400的数据频率为800MHz,而FSB的频率也为800MHz. 这种组合是最好的组合.
简而言之,如果添加到内存的频率太高,结果将是“蓝屏”或计算机不稳定;如果添加到内存的频率太低,则会浪费计算机频率资源. 带宽不匹配的结果也是浪费资源. 当可以同时满足内存同步和带宽匹配时,这是内存和CPU之间的最佳匹配.
7. AMD平台实际内存频率的计算方法
在Intel平台上,内存控制器位于北桥中,内存通过前端总线(FSB)连接到CPU. 因此,当我们计算上述英特尔平台的内存频率时,我们指的是外部频率. 在AMDCPU(K8和更高版本)平台上,内存控制器内置在CPU中. 因此,在计算AMD平台的内存频率时,以CPU频率为参考. 而且,在AMD平台上,异步计算方法和同步计算方法之间没有区别.
在BIOS中设置内存频率时(在BIOS中,“内存频率”是指时钟频率,通常以英语DRAM频率,MemoryFrequency或Memory Clock Frequency表示)设置为“ Auto”或“ BySPD” “,内存控制器将自动检测您在主板上安装的内存的类型和参数. 只要主板支持所安装的内存,内存控制器就会自动为您计算内存的实际运行频率. 您可以不理会它. 起来了.
如果您选择的内存核心频率等于CPU的FSB(例如,当FSB为200Mhz时,请选择DDR-400或DDR2-800),然后设置此方法(即计算机会自动设置内存频率(设置为您实际安装的内存频率),实际上是AMD平台的同步设置.

但是,与Intel平台不同,在AMD平台上,即使在此同步设置下,工作频率(即时钟频率)和标称值也可能不同. 例如,在主频率为2.2GHz且乘数为11的AMD平台上安装DDR2-800内存时,该内存的工作频率不是400MHz,而是366MHz,与DDR2-372内存等效. 为什么发生这种情况与AMD平台内存控制器设计的特殊计算方法有关,将在下面介绍.
在AMD平台上,当异步设置内存时,很少使用分频比方法,并且大多数都由内存模型直接表示. 例如: DDR400,DDR2-400,DDR2-533,DDR2-667,DDR2-800,DDR2-1066,DDR2-1333等.
在AMD平台上,如何计算内存的实际工作量?大致步骤如下:
⑴在BIOS中设置内存频率: 如果实际安装在内存插槽中的内存核心频率等于外部频率,并且在BIOS中设置内存频率时选择“自动”或“ BySPD” ,这意味着您要做的是内存同步设置. 但是,由于在AMD平台中,内存的工作频率取决于CPU的主频率,因此,仅当内存的时钟频率可以除以主频率时,内存的工作频率才与其标称频率一致. CPU.
应该清楚: 您在BIOS中设置的内存频率可以与主板上实际安装的内存频率相同;它也可以不同. 如果您在BIOS中设置的频率低于或高于实际安装在内存插槽中的内存的频率,则这是内存异步设置. 但是,当前的DDR2内存允许超频的范围有限,因此当前大多数主板的设置选项都不会高于主板内存频率.
⑵计算分频因子: 首先计算由存储控制器自动设置的分频因子DIV,通常称为分频因子:
DIV =标称CPU频率÷BIOS中设置的内存时钟频率
如果DIV中有小数,则应将其四舍五入为整数,例如7.4会四舍五入为8. 这是为了确保内存的安全性. 如果计算得出的DIV小数点后的数字很小并且不清楚是否应携带该数字,则应将除数再保留小数位数(例如133)(例如,取133.33333),并且然后使用计算器或计算机计算DIV,很容易辨别是否应该携带.
如果计算得出的DIV小于5,则始终为5. 这是一条重要规则. 但是,由于当今的CPU频率很高,因此经常忽略此规则.
此DIV的计算值固定在CPU内的存储控制器上,不会因为主板的更改而更改.

(3)计算内存的实际时钟频率: 在知道内存的分频倍数之后,可以通过以下公式计算内存的实际时钟频率:
内存的实际时钟频率= CPU的实际主频率÷内存的分频倍数
计算时,请注意“标称频率”与“实际频率”之间的差异. 如果您没有超频,则两者是相等的.
获得计算结果后,您可以判断所选的内存是否合适.
示例4: 如果CPU是AMD Athlon 643200+,则主频率为2.0 GHz,外部频率为200 MHz,如果您打算使用DDR400内存并在BIOS中进行此设置(自动),请询问: the什么是分频比? through内存的实际频率是多少?
解决方案: ⑴因为CPU的主频率等于2000 MHz; DDR400的时钟频率等于400MHz / 2 = 200 MHz,因此内存的分频倍数= 2000MHz÷200 MHz = 10;
⑵由于没有提到超频问题,因此内存的实际时钟频率为2000 MHz÷10 = 200 MHz,也就是说,内存的实际工作频率为200MHz. 因此,安装DDR400内存是内存的同步状态.
示例5.当CPU为Sempron 3200+,主频率为1.8 GHz,主板的外部频率为200MHz时,如果选择DDRⅡ800的内存,则询问: (1)分频倍数是多少?内存中的实际时钟频率是多少?
解决方案: ⑴分频系数DIV = 1800 MHz÷400MHz = 4.5,应取至5;
⑵因为没有提到超频问题,所以通过内存的实际时钟频率为1800MHz÷5 = 360MHz. 内存将降级为DDR2-720. 因为内存的频率是向下兼容的,所以这种配置也是可能的,并且也可以认为内存以同步状态运行.

示例6.当AMD CPU的标称主频率为2.0 GHz,外部频率为200 MHz时,BIOS中设置的内存为DDR2-800. 如果FSB超过250 MHz,如何选择内存?
解决方案: ⑴倍频DIV = 2000MHz÷800 MHz÷2 = 5.0;
⑵当外部频率增加到250MHz时,实际主频率为250MHz×10 = 2500MHz,因此通过存储器的实际时钟频率= 2500 MHz÷5 = 500MHz,因为该频率是时钟频率乘以2是内存数据频率对应于DDR2-1000. 因此,在这种情况下,DDR2-800用于超频,这可能会使计算机运行不稳定,因此应将其替换为DDR2-1000内存.
如果您不想更换主板上当前安装的DDR2-800内存,也可以异步设置内存. 该方法是将BIOS中的内存频率设置为较低的值,例如,将其设置为DDR2-667,以使DIV = 2000MHz÷333MHz = 6. 超频后的实际主频率为250MHz×10 = 2500MHz,通过内存的实际时钟频率为2500MHz÷6 = 416MHz. 如果您已安装的DDR2-800内存状况良好,那么“过载”的频率应该很小,应该可以承受.
如果您不放松,也可以将BIOS中的内存频率设置为较低的值,例如,将其设置为DDR2-533,则DIV = 2000MHz÷266MHz = 7.5,进位应为8这样,CPU主频超频到2500MHz后,内存的时钟频率为2500MHz÷8 = 312.5MHz,相当于DDR2-625. 这样,您在主板上安装的DDR2-800内存将更容易工作. 但是,这是以牺牲内存速度为代价的.
下表是我根据上述推理计算出的表. 它说明了BIOS中设置的内存频率(DRAM频率或内存频率)与内存的实际工作频率之间的关系. 表格中的“分频”是指我们上面提到的分频DIV;时钟频率是内存的实际工作频率,以前的问题是没有超频. 表中用红色字母表示的分频数和时钟频率数表示计算出的DIV小于5,而存储控制器将其设为5.
以上三个示例的答案都没有超频,可以直接从表中找到. 但是,当出现超频情况时,此表中的分频因子(“分频”)仍然可用,只需将其除以超频后的主频率即可获得内存的工作频率. 我们在示例3中使用了这种方法.
以下是在AMD平台的BIOS中设置频率的效果表:

.

注: 从表中可以看出,如果在BIOS中设置的时钟频率可以划分主频率,则可以充分利用内存频率(表中以蓝色粗体显示的频率编号),否则,内存工作频率将降低. 这是内存控制器的设置,用于防止内存超频.
示例8.在AMD平台上,主频率为1.6GHz,处理器的倍数为8. 当BIOS中设置的内存频率为DDR333时,内存的工作频率是多少?
回答: DIV = 1600 MHz / 166.66 = 9.6,取10. 因此,内存的工作频率为1600 MHz÷10 = 160 MHz,相当于DDR320. 此示例说明: 如果内存的时钟频率不能除以CPU的主频率,则该内存无法与CPU完全同步.
8. 关于双通道内存技术
制造CPU的技术水平在不断提高,并且CPU频率的增长非常快. 但是,不能同时提高制造存储器的技术水平,因此存储器的速度始终落后于CPU. 例如,几年前,FSB的频率已达到800MHz,而内存的频率却无法突破DDR-400. 从内存同步的角度来看,DDR-400内存与FSB为800MHz的CPU同步. 但是,从带宽匹配的角度来看,它并不匹配. 因此,出现了双通道存储技术. 对于双通道内存,当控制器B下次准备访问存储器时,控制器A正在读/写主存储器,反之亦然. 两个内存控制器的这种互补功能可以将等待时间减少50%. 双通道DDR的两个内存控制器在功能上相同. 普通的单通道存储系统具有64位存储控制器,而双通道存储系统具有两个64位存储控制器. 在双通道模式下,它具有128位内存宽度,从理论上讲它会减小内存带宽. 加倍例如,单通道DDR400的带宽为3.2GB / s. 如果添加具有相同内存的双通道,则带宽变为6.4GB / s.
因此,对于具有800MHz前端总线的平台,只要两个DDR-400存储器形成双通道,它不仅可以满足频率同步的要求,还可以满足带宽匹配的要求. 但是,对于DDR2内存,仅需要一个DDR2-800内存. 这样,它不仅可以满足同步要求,还可以满足带宽要求.
但是,我们经常在Internet上看到这样的说法: “在FSB为1066MHz的平台上,可以使用两个DDR2-533内存形成双通道. 我认为这是不正确的,因为每个渠道都是独立的. 当设置为双通道时,带宽确实可以增加,但是内存的时钟频率不会增加一倍. 可以看到以下实验结果: 在单通道的情况下,存储器时钟频率(DRAM频率)为400 MHz. 如果使用另一个DDR2-800内存形成双通道,则在测试后,时钟频率仍为400 MHz. 通过安装双通道而翻了一番.
从测试结果可以看出,在形成双通道后,存储容量已从1024 MB扩展到2048 MB. 这也表明双通道(OC模式)是对称的,这意味着带宽也增加了一倍.
过去,较旧的主板对双通道内存有更严格的要求. 首先,需要主板的芯片支持. 此外,需要以正确的方式安装相同制造商,相同规格和相同容量的内存模块,以形成双通道内存. . 但是,当前大多数主板都支持双通道,并且由于使用FMT技术,对双通道内存的规格和容量的要求已大大降低. 因此,实现双通道相对容易. 但是,对于具有三个以上内存插槽的主板,如果内存不完全相同,则必须根据主板说明进行安装. 原理是“单独”插入相同规格的内存模块,或成组插入两个相同颜色的插槽. 在插入之前,请务必先阅读主板手册,因为这方面没有统一的标准,因此必须以手册为准.

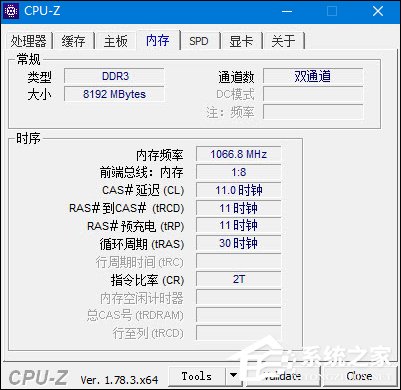

检查双通道是否成功,可以使用专用软件进行检查. 例如CPU-Z,EVEREST,SiSofywareSandra等.
9. 摘要
首先,我不是一名大师,而是一名菜鸟,但是我对研究CPU和内存频率非常感兴趣,因此我发表了自己的见解. 新手也可以使用本文来巩固我们的硬件知识. 当然,我也可能有问题. 因此,我希望所有专家都能给我建议,并帮助我纠正或纠正错误. 我很感激!
