CPU风扇的四线根功能是

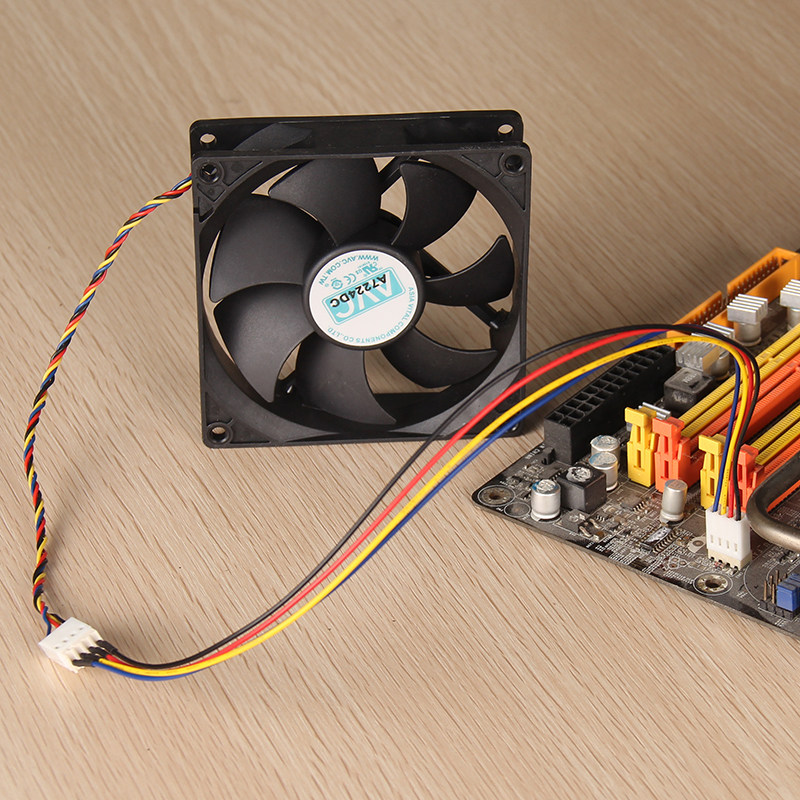

CPU风扇的四线功能是: 电源12V（绿色），接地GND（黑色）和信号线传感器（），用于将风扇速度信息发送到母板. 另一条线（蓝色）是Intel在Socket T架构风扇中采用的PWM（脉宽调制）智能温度控制风扇的PWM信号线. 四: 一用于接地，一用于12V，一用于速度检测，一用于速度调节，但是CPU和主板必须支持红色: 12v黑色: 接地: 检测绿色: 调速电源线的颜色和电压对应于2008年9月16日（星期二）11:37，电源是大型机的，为计算机的稳定工作提供持续的能量. 不同市场细分市场的电源输出线的数量可能有所不同，但它们与以下9种颜色密不可分: ，红色，橙色，紫色，蓝色，白色，灰色，绿色和黑色（当前是主流电源）省略了白线），那么这些不同的颜色代表什么？它们和电压之间是什么对应关系？: + 12V线应该是电源中数量众多的线之一. 通过添加CPU和PCI-E图形卡电源组件，+ 12V的作用在电源中起着重要的作用. + 12V为PC中的硬盘，光驱，软盘驱动器的主轴电机和寻道电机供电，并为ISA插槽提供工作电压，并为串行设备提供电路的逻辑信号电平.

+ 12V的电压输出不正常时，通常会导致硬盘，光盘驱动器和软盘驱动器的磁盘读取性能不稳定. 当电压低时，表明光驱严重拿起硬盘，硬盘的逻辑坏道增加，坏道经常出现，系统容易死机，无法正常使用. 太高时，光盘驱动器的旋转速度太高，很容易失去控制，更容易炸磁盘，并且硬盘将停止旋转. 目前，如果+ 12V电源短路，将直接影响PCI-E显卡的性能，并影响CPU，直接导致崩溃. 红色: + 5V + 5V导线的数量等于导线的数量. + 5V电源是提供给CPU和PCI，AGP，ISA等集成电路的工作电压，并且是计算机中的主要工作电源. 目前，CPU均使用+ 12V和+ 5V混合电源，对电源的要求不如以前. 仅在最新的Intel ATX 12V 2.2版本中，增强了+ 5V电源功能，并增强了双核CPU电源. 其电源的质量直接关系到计算机系统的稳定性. 橙色: + 3.3V这是ATX电源专门设置的，用于为内存供电. 在最新的24pin主接口电源中，强调了+ 3.3V电源. 电压要求严格，输出稳定，纹波系数应小，输出电流应大于20安培. 出于安全原因，一些中高端主板使用大功率场管来控制内存的电源，但是由于插入了内存，该管可能会被烧坏.

对于使用+ 2.5V DDR内存和+ 1.8V DDR2内存的平台，主板上安装了电压转换电路. 紫色: + 5VSB（+ 5V备用电源）ATX电源通过PIN9为主板提供+ 5V 720MA电源. 该电源为WOL（局域网唤醒），启动电路，USB接口和其他电路供电. 如果不使用局域网唤醒等功能，请关闭这些功能并卸下跳线，以防止这些设备从+ 5VSB电源端子汲取电流. 此输出的电能质量直接影响待机模式下计算机的功耗，这与我们的电费直接相关. 蓝色: -12V -12V为串行端口提供逻辑电平. 所需电流不大，通常低于1A. 即使电压偏差太大，也不会引起故障，因为0的逻辑电平是从-3V到-15V，所以范围很广. 白色: -5V当前的商用电源中很少有白色电线. 白-5V还为逻辑电路提供了判断电平. 它需要很小的电流，通常不会影响系统的正常运行. 它基本上是可选的. 绿色: P-ON（电源开关端子）按级别控制电源. 当该端口的信号电平大于1.8V时，主电源关闭. 如果信号电平低于1.8V，则说明主电源已打开. 用万用表测试该引脚的输出信号电平，通常在4V左右.

因为此引脚的输出电压为信号电平. 这是判断电源是好还是坏的初步方法: 用金属线将绿色端口和任何黑色端口短路. 如果电源没有响应，则表示电源已损坏. 许多当前电源增加了保护电路. 电源短路后，判断没有额外的负载，它将自动关闭. 因此，您需要仔细观察电源的瞬时启动. 灰色: P-OK（电源信号线）通常，如果灰色线P-OK的输出高于2V，则电源可以正常使用；否则，电源可以正常使用. 如果P-OK的输出低于1V，则不能保证电源供应. 必须更换系统的正常运行. 这也是判断电源寿命和合格性的主要方法之一. 认识电源输出线和电压之间的对应关系可以帮助我们更清楚地了解电源的输出规格，这在购买电源和对电源进行故障排除时非常有用. 笔记本计算机电源上的输出电缆有九种颜色. 主板20针插头上的绿色（POWER-ON）和灰色电缆（POWER-GOOD）是主板启动的信号电缆，黑色电缆是接地（G），表示其他输出的含义各种颜色的线如下: 红线: + 5VDC输出，用于驱动传统CPU，内存，电源中除磁盘和光盘驱动器马达以外的大多数电路，包括磁盘和光盘驱动器的控制电路. 电路板的电源也由+ 5VDC提供，但是进入PII时代后，这些设备的电源需求不断增加，导致+ 5VDC电流过大. 因此，新电源标准将其某些功能转移到其他输出. 英特尔ATX12V 2.2版增强了+ 5V电源供应能力，并增强了双核CPU的电源.

其电源的质量直接关系到计算机系统的稳定性. 黄线: + 12VDC输出，用于驱动磁盘驱动器电动机，冷却风扇或通过主板的总线插槽驱动其他板. 在最新的P4系统中，由于P4处理器对能源的需求很高，因此在电源中特意添加了4PIN插头，以便为主板提供+ 12V电压. 转换主板后，无需使用+ 5VDC即可将其提供给CPU和其他电路. 因此，P4结构的+ 12V电源输出更大. 如果+ 12V电压输出不正常，则通常会导致硬盘，光盘驱动器和软盘驱动器的磁盘读取性能不稳定. 当电压较低时，表明光盘驱动器正在严重启动，硬盘的逻辑坏道增加，坏道经常出现，系统容易死机，无法正常使用. 太高时，光盘驱动器的旋转速度太高，很容易失去控制，更容易油炸磁盘，并且硬盘似乎停滞并旋转. 随着CPU和PCI-E图形卡电源组件的增加，+ 12V的作用在电源中起着重要的作用. 目前，如果+ 12V电源短路，将直接影响PCI-E显卡的性能，也将影响CPU，直接导致崩溃. 橙色线: + 3.3VDC输出，这是由ATX电源设备提供给内存的电源. 过去，AT电源的最低电压为+ 5V，提供给主板，CPU，内存，各种板等. 自PII时代以来，INTEL降低了CPU，内存等的电压. 降低至3.3V以下以降低能耗.

在新的24pin主接口电源中，强调了+ 3.3V电源. 电压要求严格，输出稳定，纹波系数应小，输出电流应大，应大于20安培. 为了安全起见，某些中高端主板使用大功率场管来控制内存的电源，但是由于内存插头的原因，该管会被烧毁. 对于使用+ 2.5V DDR内存和+ 1.8V DDR2内存的平台，电压转换电路安装在主板上. 白线: －5VDC输出，5V为逻辑电路提供判断电平，所需电流很小，一般不会影响系统的正常运行，发生故障的机率很小，用于软盘驱动器控制器和某些ISA总线板电路...在许多新系统中不再使用-5V电压，现在某些形式的电源通常不再提供-5V输出. -在INTEL发布的标准ATX12V版本1.3中，-5V输出已明显取消，但大多数电源仍具有此输出线以保持向上兼容性. 蓝线: －12VDC输出，为串行端口提供逻辑判断级别. 所需电流很小，通常低于1安培. 即使电压偏差大，也不会引起故障，因为0的逻辑电平为-3至-15V，所以范围很广. 在当前的主板设计中，几乎不再使用该输出，并且通过+ 12VDC的转换获得所需的电流.

紫色线: + 5V支架-首次在ATX中提出，可通过PIN9为主板提供+ 5V 720MA电源. 关闭系统电源后，将为电源和系统唤醒服务保留+ 5V等待电压. 该电源为WOL（局域网唤醒），启动电路，USB接口和其他电路提供电源. 如果不使用局域网唤醒之类的功能，请关闭这些功能并卸下跳线，以防止这些设备从+ 5VSB电源端子汲取电流. 此输出的电能质量直接影响待机模式下计算机的功耗，这与我们的电费直接相关. 绿线: PS-ON（电源开关端子）按级别控制电源. 当该端口的信号电平大于1.8V时，主电源关闭. 如果信号电平低于1.8V，则说明主电源已打开. 使用万用表测试该引脚的输出信号电平，通常约为4V. 因为此引脚输出的电压是信号电平. 这是判断电源是好还是坏的初步方法: 用金属线将绿色端口和任何黑色端口短路. 如果电源没有响应，则表示电源已损坏. 许多当前电源增加了保护电路. 将电源短路后，如果没有其他负载，它将自动关闭. 因此，您需要仔细观察电源的瞬时启动. 灰色: PG（电源良好的电源信号线）通常，如果灰色线PS的输出高于2V，则可以正常使用电源；否则，电源可以正常使用. 如果PS的输出低于1V，则电源将不能保证系统正常工作必须更换. 这也是判断电源寿命和合格性的主要方法之一. 显然，要考虑电源的电源支持能力，最重要的是查看红，黄和橙色线的最大输出容量.
