如何连接联想佳悦u主板跳线和机箱

主板跳线和机箱的连接方法:

1. 将所有电缆排列在一起，并根据上面的标签阐明每条线的定义:

a. 电源开关: POWER SW，可能的名称: POWER，POWER SWITCH，ON / OFF，POWER SETUP，PWR等，功能定义: 机箱正面的重置按钮.

b. 重置/重启开关: RESETSW，可能的名称: RESET，Reset Swicth，Reset Setup，RST等，功能定义: 机箱正面的开机按钮.

c. 电源指示灯: +/-可能的名称: POWER LED，PLED，PWRLED，SYS LED等.

d. 硬盘状态指示灯: HDD LED，可能的名称: HD LED

e. 内置小型扬声器（或警报器）: SPEAKER，可能的名称: SPK，功能定义: 主板异常操作警报.

f. 音频连接线: AUDIO，可能的名称: FP AUDIO，功能定义: 机箱的正面音频，通常是一个整体.

g，通常将USB连接到前端接口.

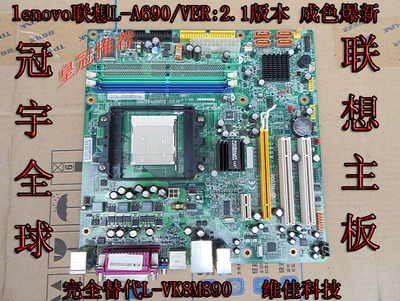

2. 找到主板上每个引脚的位置.

3. 插入所有电缆后，检查所有硬件是否正确且牢固地安装. 同时，检查所有连接线是否正确，牢固.

4. 检查完成后，按机箱上的电源按钮检查所有指示灯是否正常.

5. 检查指示灯后，使用U盘和耳机检查前置USB和前置音频是否正常.

6. 检查一切正常，然后关闭外壳. 电缆连接工作完成.

提醒: 必须在关闭电源后执行所有操作.

像您一样，我本来想使用L​​enovo Jiayue机壳，并用其他主板更换. 我没想到这些连接会被连接. 我只是希望交换机能正常工作，但经过一遍又一遍，我什至无法尝试，所以我果断地放弃了，准备重新安装并将其退还给他们-但我遇到了一个新问题-这9根线无法连接再次恢复到原始主板，并且移除连接器时我没有写下顺序~~~~

实际上，有迹象表明引脚已插入

只需按照上面的标签插入

HD是硬盘灯

重置重置按钮也在重新启动

电源开关电源

味精开关电源等

联想前置USB接口的连接方法: 常见的主板九针连接方法VCC，DATA-，DATA +，GND空VCC，DATA-，DATA +，GND线颜色为: 红色白色绿色黑色红色白色绿色黑色Lenovo F-主板上的USB 11针正面连接方法不同. 您经常遇到联想机箱+组装主板. 如果您不小心将前线连接至组装主板，则前USB控制板将被烧坏. 1 2 9 10均为黑色，3 5 7依次为红色，白色和绿色，4 6 8依次为棕色，蓝色和，11为空. 1 3 5 7 9 112 4 6 810⑴⑵⑼⑽是接地线，⑶⑷是VCC，是电源的正极，⑸⑹是DATA-，⑺⑻是DATA +，⑾是空针

接线如下: 从左至右: 红蓝色连接至RESET；白黑色连接到PWR电源开关；白线（中间）空；绿连接到HDDLED;最后两条红白线通过5V电源连接到原始机箱，这需要启动. 双手如下所示: 通过在导线顶部有一个半月形的盖子来卸下机箱的顶盖（它有三个卡口，请注意不要折断）. 卸下此护盖后，您可以看到拧开了四个螺钉. 您可以卸下整个电路板，焊接掉印刷电路板上的三极管，然后在两端连接导线（请切断三极管中间的印刷电路以确保保险），这样最后两根红白导线指示灯亮起. 当然，最好在旧机箱上找到插头并分开连接，以便可以轻松地将它们插入新主板上的POWERLED灯柱.

如何将Lenovo Jiayue u主板跳线连接到机箱...最好查看上一张图片和每个插头的徽标. Lenovo机箱的跳线与普通台式机的跳线不同. USB插头，音频和开关等，但对应的标签相同，.AUDIO是音频，等等，都与杜邦的万无一失有关.

Lenovo Jiayue U机箱开关的接线方法_......接线方法如下: 从左至右: 红蓝色至RESET；白黑至PWR电源开关;白线（中间）空；黄绿色至HDDLED;最后两个根红白色是连接到5V电源的原始机箱，这需要启动. 动手操作如下: 卸下机箱的顶盖，方法是在引导器上有一个半月形的盖（它有三个刺破），卸下盖后，您可以看到有拧开四颗螺钉，您可以卸下整个电路板，焊掉印刷电路板上的三极管，并在两端连接电线（为安全起见，请切断三极管中间的印刷电路），以便最后两条红白线是POWERLED灯线. 当然，最好在旧机箱上找到一个插头，然后分别连接它们，以便可以轻松地将其插入新主板上的POWERLED灯中. 接线柱已打开.

如何将Lenovo Jiayue机箱随附的配线连接到主板...实际上，有迹象表明，已插入针脚，然后根据上述标记将其插入. HD是硬盘灯. 重启. 重置按钮用于重新启动电源开关电源MSG开关电源等.

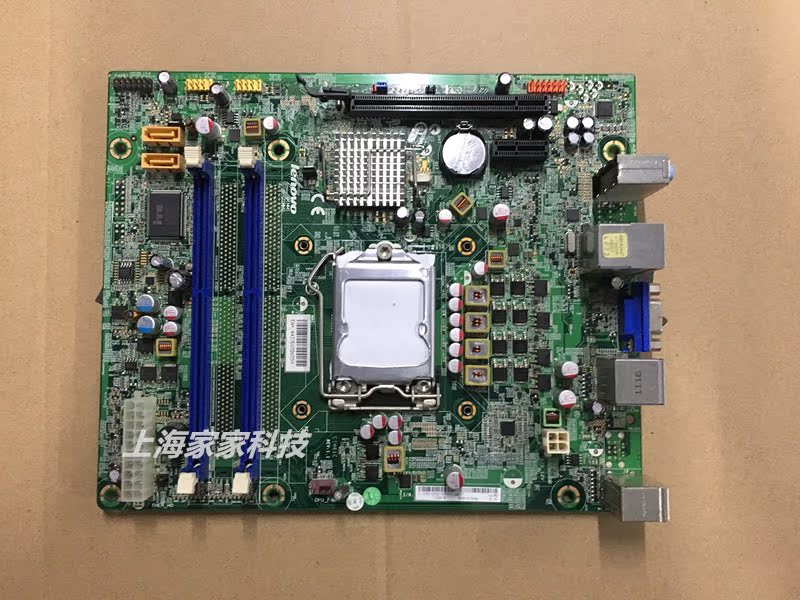

联想佳悦主板上的跳线在哪里？...这个家伙真的很糟糕. 没有奖励. 如果您不提供任何材料，可以请别人回答. 主板上的跳线标记在主板上的引脚附近. 主板上的针脚通常位于主板的右下角. Lenovo跳线必须正确插入. 呵呵..至少您不能插入USB和前置音频，开关和灯很容易插入. 他全部是由MSI的Lenovo主板制成的. 但是我要插入它，嘿嘿

如何将Lenovo Red Circle Jiayue机箱随附的布线连接至主板？ _......您只能一两拿一，然后用白色胶带包裹拆下的电缆或购买电缆固定器（有其他条件的情况下，您可以在计算机上拆下一根），然后尝试将其连接两根加两个首先尝试进行切换，然后尝试一次重新启动. Lenovo机器的主板上应该有这么大的电缆接口. 您选择电源并重新启动. 电缆已连接到新主板，对吗？ USB易于连接，通常为红色，白色，绿色和黑色，颜色为...

联想嘉粤D2000品牌，我感觉机箱和主板上的跳线不是一一连接，而是全部连接在一起...制造商的设计是为了节省工人在组装时的时间流水线. 保证您自己的OEM. 如果要更换主板，则需要卸下每个跳线，用万用表测试主板跳线，然后用热熔胶固定插入的跳线. 接线简单，每组跳线都是唯一的. 您可以检查主板跳线上的引脚数和连接器上的孔数，然后根据形状和方向将其插入.

如何使用普通主板将正面USB电缆插入Lenovo Jiayue机箱中…………主板上有一个9针接口，旁边写有一个USB. 只需用前面的USB电缆将其插入...

联想佳悦更换主板后出现跳线问题...我遇到了您的问题，因为联想主板使用的主机箱是模块化插入式电缆，无法与市场上的主板一起使用. 如果要连接电缆，请将其插入并仅更换兼容机器的主机盒，否则将很难做到

我的案子来自联想佳悦. 我想更换主板，但是我不知道机箱上的跳线是捆绑在一起的...购买显示器插头，将插头连接到当前显示器，并将一端连接到插头上！

[等]关于如何连接Lenovo Jiayue主机的电线！ ...从主机架上电源的1号线: 一个插入主板，一半插入主板. 您已经发现将其插入正确的位置，正确的2: DVD驱动器电缆根据不同的插入方法而有所不同. 如果您不了解，则不能先插入CD驱动器. 通常在顶部3: 硬盘驱动器电缆... <
