拆卸: 三星Galaxy Note10 +（随附供应商列表）

随着5G商业用途被提上议事日程，5G手机可能是最近最受欢迎的主题和关键字之一. 三星最新的Galaxy Note10 + 5G手机最近被冠以“ Huawei P30 Pro”的称号. 这款流行的5G手机的内部结构是什么？国际电子商务形势带来了一份超级详细的三星Galaxy Note10 + 5G拆解报告，并在文章结尾总结了该型号的主要供应商清单.

三星最近宣布了Galaxy Note10 + 5G的中国价格. 12GB + 256GB 5G版本的价格仅为7,999元，价格相当平易近人.

作为另一个卖点，权威相机评估网站DxoMark于8月12日发布了Galaxy Note10 + 5G的评估报告. DxOMarkMobile评估的总体得分为113分，目前排名第一，超过了华为P30 pro.

这款“完全爆炸式”华为P30 pro 5G手机的内部结构是什么？国际电子商务形势带来了一份非常详细的三星Galaxy Note10 + 5G拆解报告，并在主要供应商列表的末尾总结了该模型.

此报告来自国外知名维修团队IFixit. Galaxy Note10 + 5G团队获得3分的维修分数（总分为10分，分数越高，维修越容易）.

在拆卸之前，让我们回顾一下Note 10+ 5G的配置:

外观

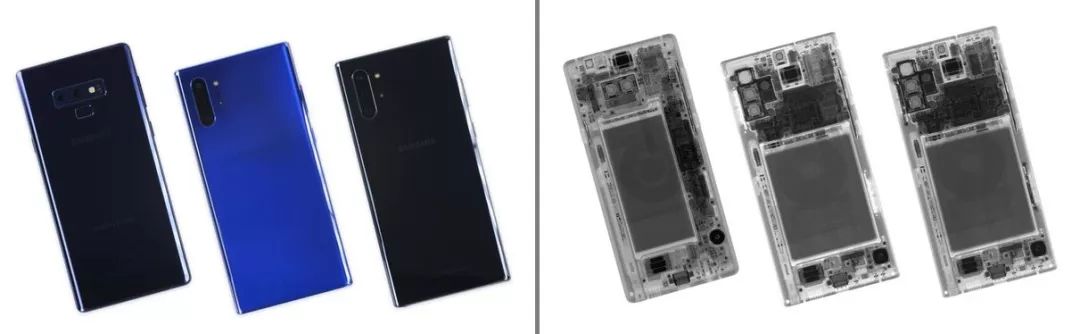

首先，IFixit将去年发布的Note 9，新发布的Note 10+和Note 10+ 5G从左到右依次排列，试图找出这三款手机之间的差异.

通过比较，我们可以看到，三星今年将Note系列相机更改为垂直排列. 同时，三星还取消了后指纹传感器，并将其放在屏幕底部. 遗憾的是，三星取消了Note 10+ 5G手机上的3.5毫米耳机插孔.

S Pen是Note10系列中最耀眼的明星，现在它已成为可以控制空中手机的魔杖.

机身背面的镜头具有特殊的新功能. Galaxy Note10 + 5G手机具有深度视觉ToF传感器，可以为Note10 +带来许，例如实时对焦，AR效果和3D扫描.

内部拆卸

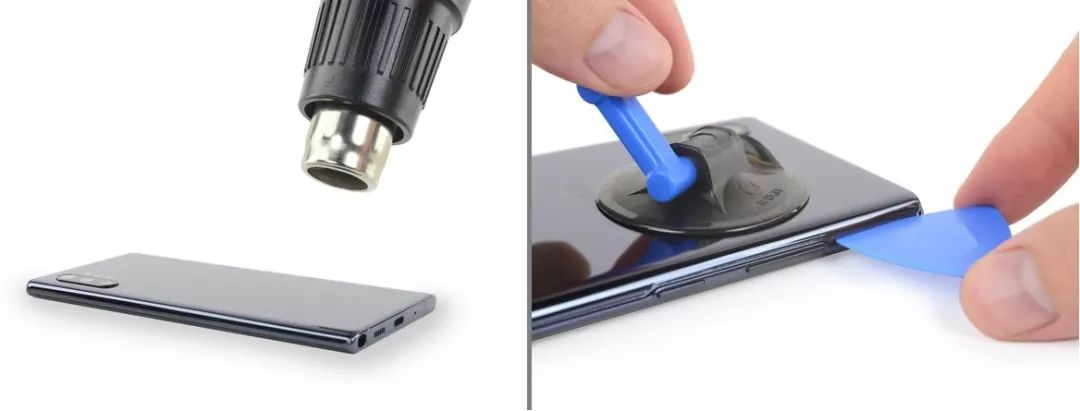

下一步是打开后盖. 如今，大多数手机都使用胶水粘合后盖，因此IFixit像往常一样使用加热和开口镐来拆卸手机. 应该注意的是，由于该型号玻璃后盖的曲率较大，因此有必要沿着电源按钮和音量键将它们慢慢分开.

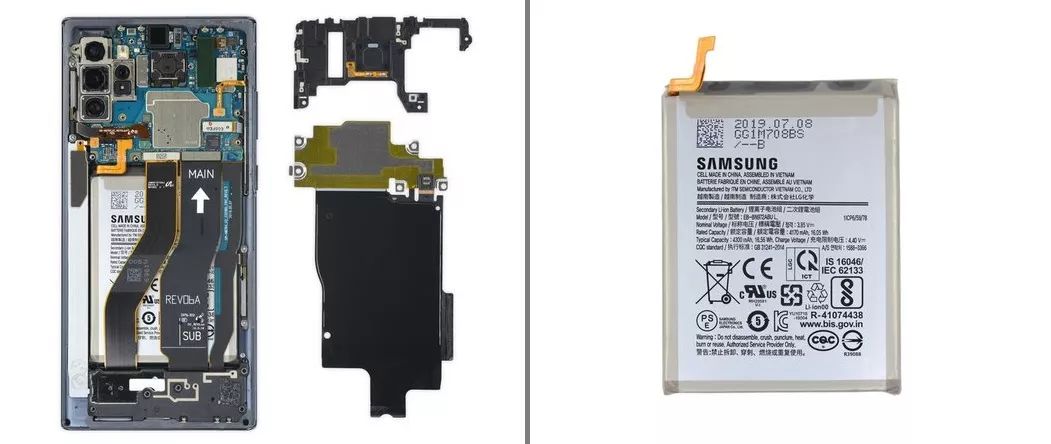

在卸下后面板后，您可以看到主板完全位于手机顶部. 这种设计的优点是可以放入更大的电池. 但是，由于增加了许多连接电缆，子板和母板的连接变得非常棘手，也增加了拆卸和维修的难度.

IFixit认为，到目前为止，苹果的连锁“ L”型设计似乎是利用空间的最佳方式.

今年，三星将Note10 + 5G手机的电池升级到16.56Wh，这比Note9的15.4Wh要强得多. 电池重59.1克，尺寸为77.3mmx 58.4mmx 5.5mm，比Note9电池重4.4g.

带5个的5G手机

接下来，IFixit卸下了SIM卡托架. 我们可以看到，三星Note 10+ 5G版本的后方四方相机镜头传感器组合在一起，并且前部相机的设计易于取出.

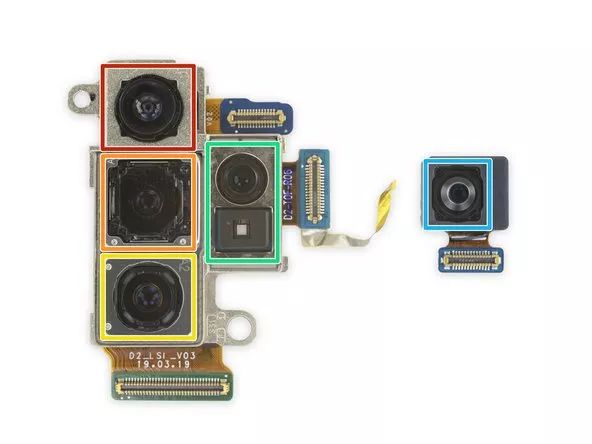

红色框是一个1600万像素的广角镜头（123°）；橙色框是一个1200万像素的广角镜头，具有F / 1.5和F / 2.4双光圈切换功能；框是一个1200万像素的长焦镜头；绿色框是深度信息镜头和传感器. 蓝色框是前1000万像素的镜头.

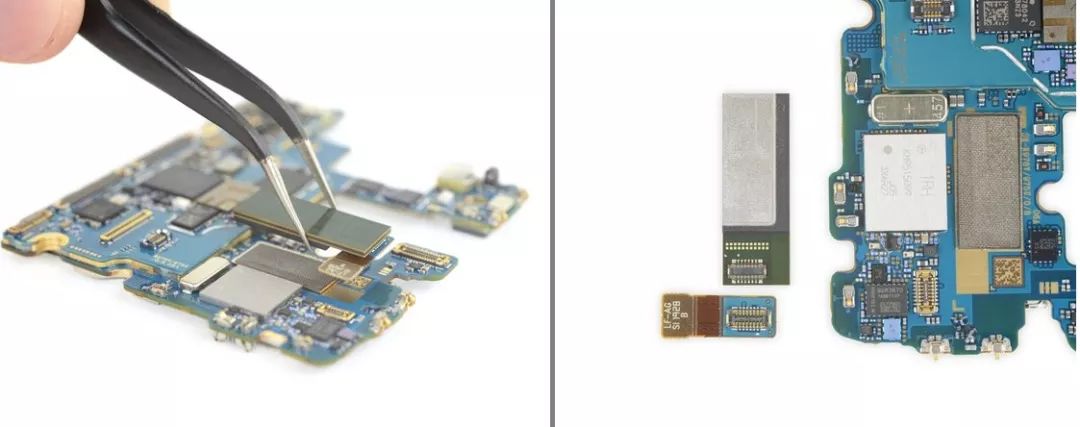

三星在Note 10+ 5G版本的手机上使用高通公司的毫米波天线. 该模块从外部悬挂在主板上，并通过扁平电缆连接. 它的型号是高通QTM052. 毫米波是指频率在24GHz到100GHz之间的波，可以提供超高带宽. 缺点是传输距离短.

三星的堆叠式主板设计的想法来自苹果. 尽管这种设计可以有效利用空间，但也将使手机难以避免散热问题.

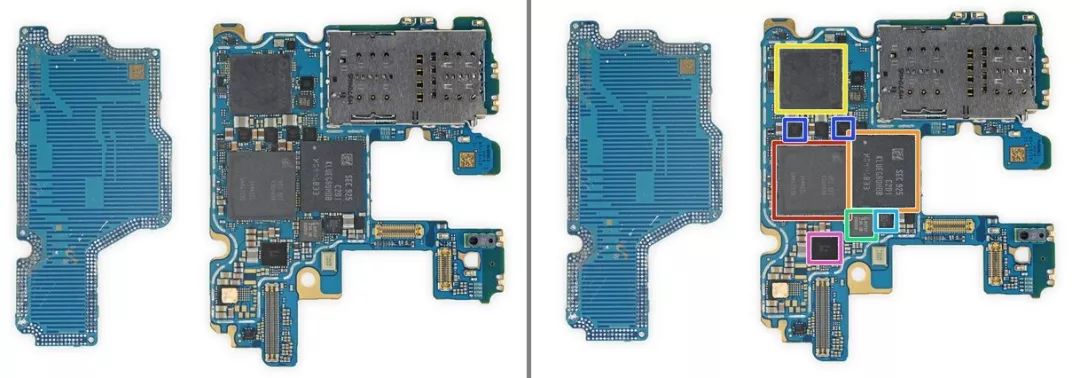

拆开堆叠后的主板后，肉眼即可看到堆叠后的主板，并且在将主板的两部分分开后可以看到大量的高通芯片产品.

主板拆卸

亮点即将到来！接下来，让我们看一下三星Note10 + 5G主板上的内容:

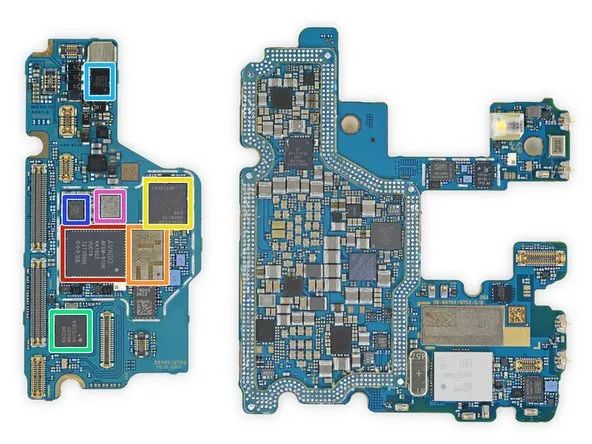

将主板翻转过来，以查看左侧板上有哪些芯片:

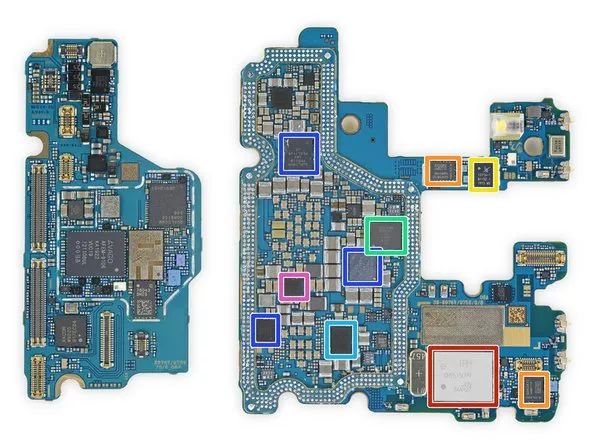

右侧主板的其余部分几乎是由高通公司“承包”的:

通常，三星Note 10+ 5G版本在主板部分由美国制造商主导，并且使用了大量的高通产品. 与华为Mate 20 X 5G手机的Barong 5000 5G基带相比，三星在高通5G基带产品上​​没有独立的缓冲存储器.

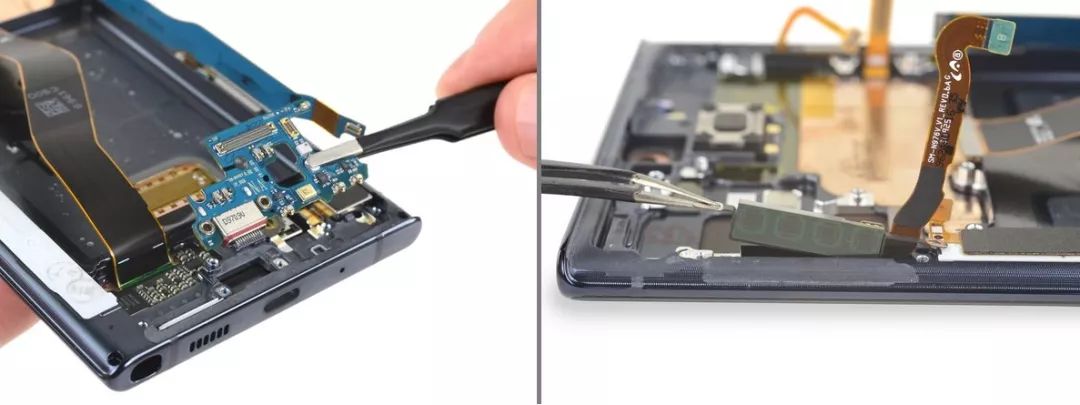

三星Galaxy Note 10+ 5G版本的USB-C接口已在主板上固化. 主板的另一侧还有一个毫米波天线模块.

由镊子去除的方形部分是振动电机. 在图片的右侧，主板下方放置了一个新的大型金属散热器，以帮助散热. 该组件在5G的散热，反向无线充电和其他技术中非常重要！

屏幕拆卸

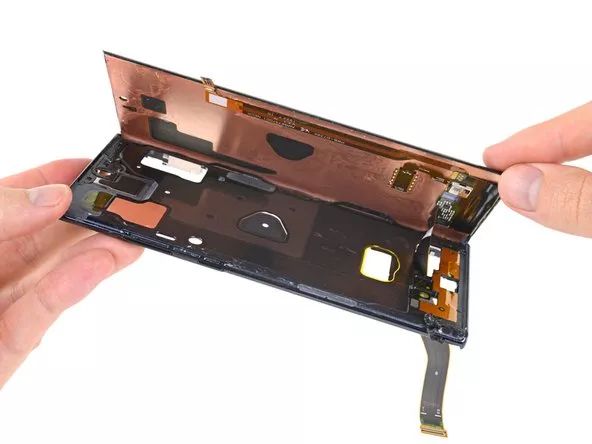

谈到屏幕拆卸部分，IFixit再次使用热风和开口镐完全拆卸屏幕.

三星在这款手机上使用了自己的AMOLED屏幕，这被称为“有史以来最大，最亮，最准确的彩色屏幕”.

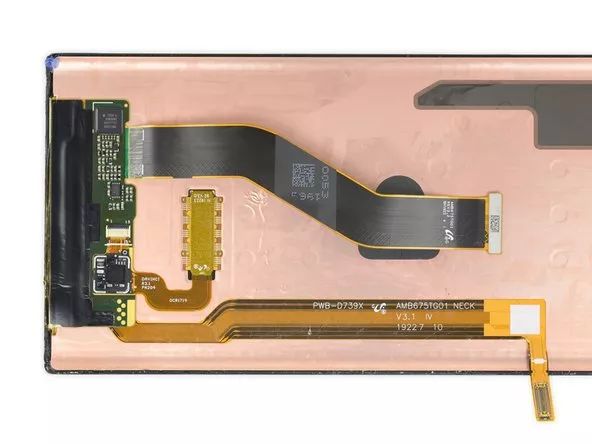

超声波指纹传感器与S10相似，只是粘贴在背面.

完全移开屏幕后，您可以看到听筒扬声器，该扬声器放置在金属室中. 由于这部分非常精密，因此iFixit并未将其拆开.

在成功拆卸了所有可移动部件之后，iFixit还拆卸了新版本的S Pen:

通常，三星Galaxy Note 10+ 5G版本的拆卸过程并不困难. 许多组件都是模块化的，可以独立更换，但是没有3.5mm接口.

请注意，每次拆卸都必须从易碎的玻璃后盖开始，这可能会在拆卸过程中损坏玻璃后盖；更换电池更加困难；屏幕维修将需要拆除所有部件，或者可能有必要更换一半的手机部件.

最后，国际电子业务形势汇总了Galaxy Note 10+ 5G供应商的列表，有关详细信息，请参阅下表:
