Mac mini 2018拆卸: 只有内存可以“ DIY”，并且接口损坏，需要更换主板

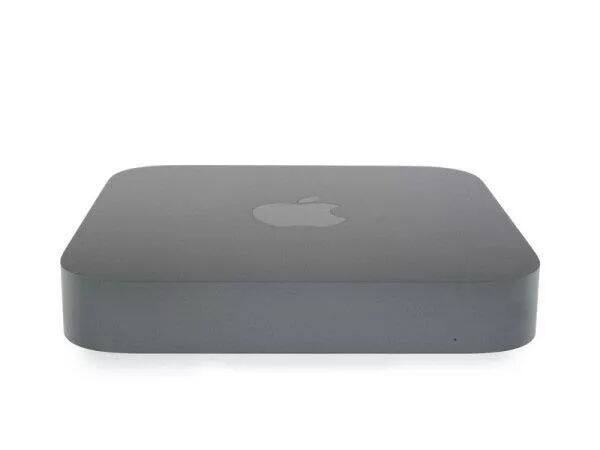

我们为您共享了新MacBook Air和新11英寸iPad Pro的拆卸. 现在有一个“重量级”球员即将出现. 这也是Apple在10月的Mac mini 2018中发布的新产品.

与前两个产品一样，尽管名称变化不大，但四年后苹果对新Mac mini的改造仍然值得关注. 首先是配置性能的提高. Mac mini 2018配备了第八代Intel Core四核/六核处理器，并可以配备高达64GB DDR4内存（2666MHz）和2TB PCIe固态硬盘. 60％.

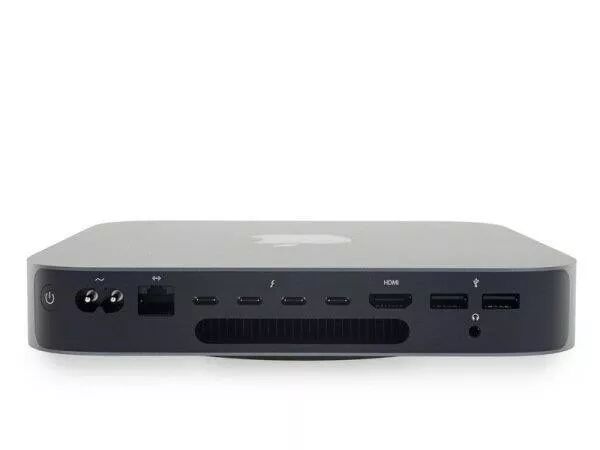

其次，在界面方面，Mac mini 2018配备了4个Type-C Thunderbolt 3（Thunderbolt 3）. 我真的很想抱怨苹果的一些中文名字. 这是非常个人的. 它不仅具有40Gb / s的最大传输速率，而且还具有外部eGPU或多达两个4K显示器，并且这些端口可以提供电源和充电. 此外，Mac mini 2018具有* USB 3.0、1 * HDMI 2.0、1 *以太网端口和1 * 3.5mm耳机插孔.

除了这两方面，Mac mini 2018的另一个增强功能是散热！为了在相同尺寸的机身上实现更大的处理能力，Mac mini 2018采用了新的散热架构，包括使用全闪存存储，增加风扇的尺寸，扩展通风孔以及重新设计电源. 最大保持功率（MSP）增加70％，空气流量增加一倍.

除了性能，接口和散热之外，Mac mini 2018还是一台迷你台式计算机. 我相信，许多用户（如作者）也关注其硬件可扩展性！因此，接下来，我们将使用国外知名网站iFixit进行拆卸，以检查出来！

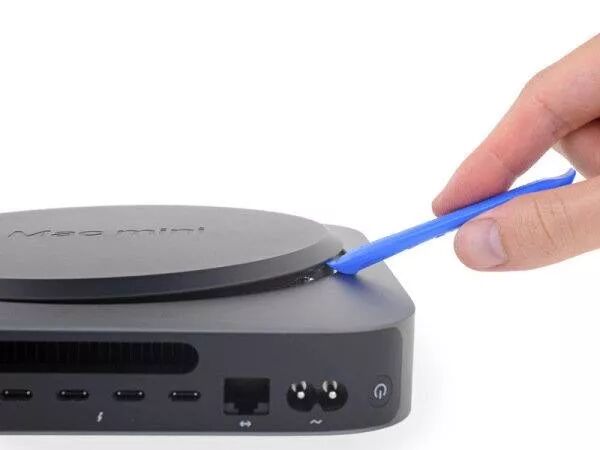

从Mac mini 2018的底部开始，然后卸下塑料底盖.

与上一代Mac mini一样，新的WiFi天线也隐藏在金属盖内，因此在拆卸时需要注意，请勿拉扯.

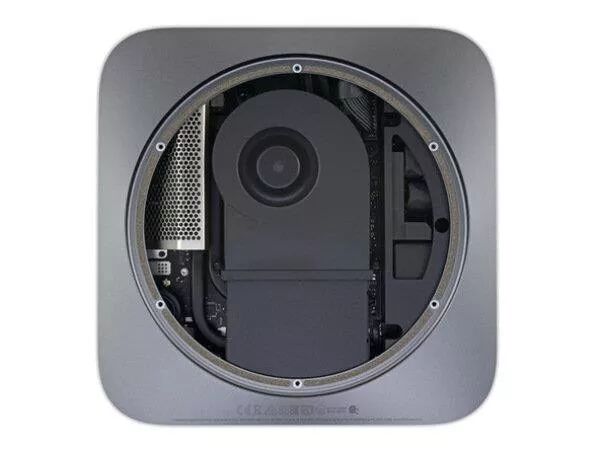

删除此部分后，您可以看到Mac mini 2018机身的内部. 新设计的风扇位于中央.

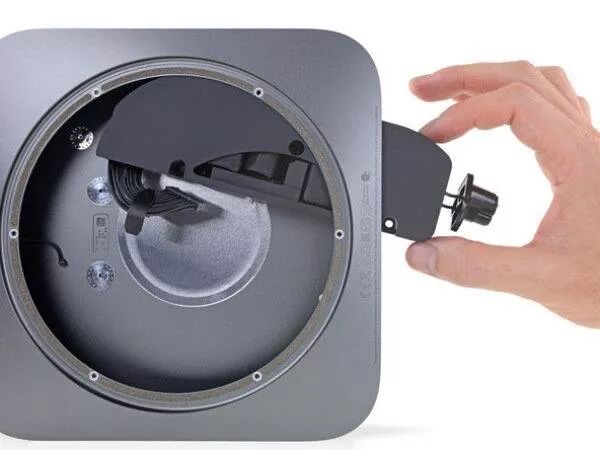

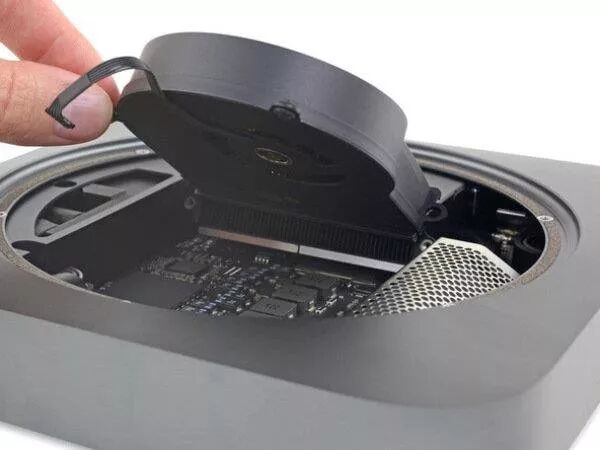

处理连接电缆并轻松卸下风扇.

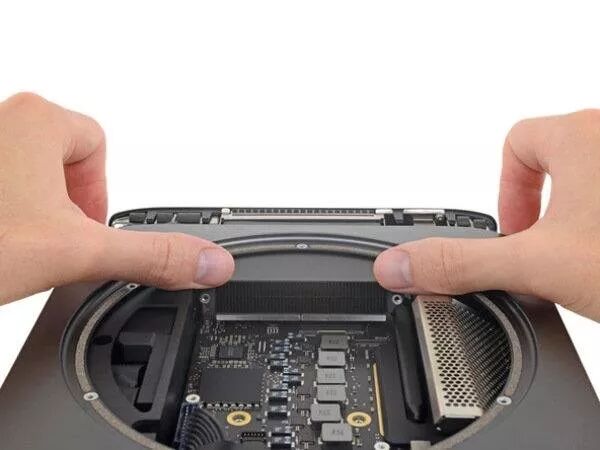

拆卸主板的步骤也非常容易. 您只需要断开连接到主板的某些电缆，然后轻轻向后推即可分离整个内部模块.

对于此设计，iFixit手动喜欢它. 显然，免工具设计非常受欢迎！

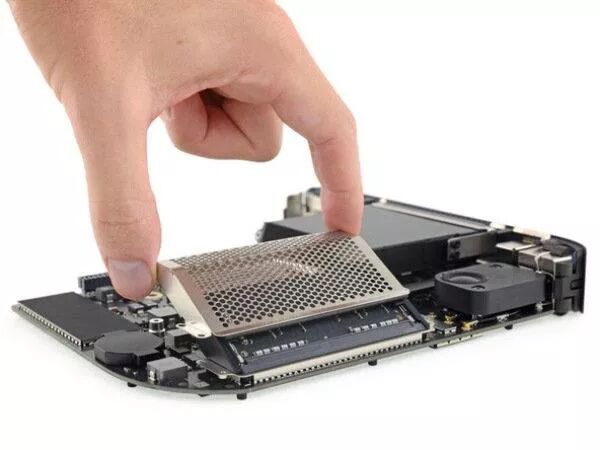

让我们看一下金属网覆盖的内存. 金属网罩可以确保内存在高频（2666MHz）下运行时不会受到外部干扰.

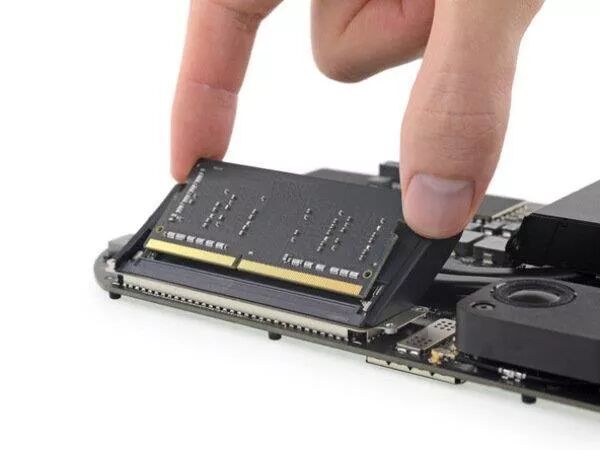

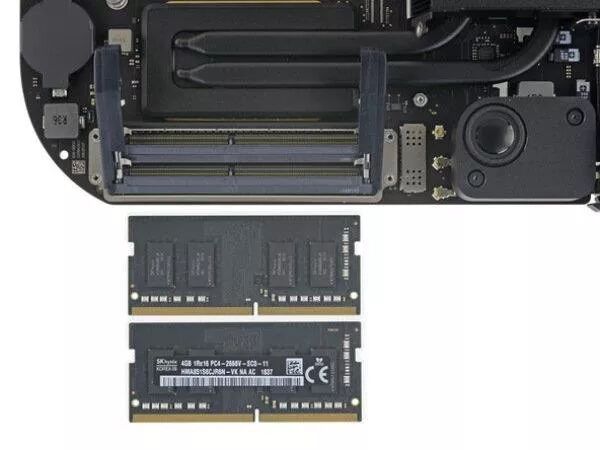

拆下格栅后可以取出内存. Mac mini 2018有两个内存插槽. 这次拆卸的iFixit型号配备了两个SKhynix HMA851S6CJR6N 4GB DDR4-2666 SDRAM模块，每个模块都配备了四个1 GB H5AN8G6NCJR DDR4 SDRAM IC.

如果您想自己扩展内存，现在看来非常方便！

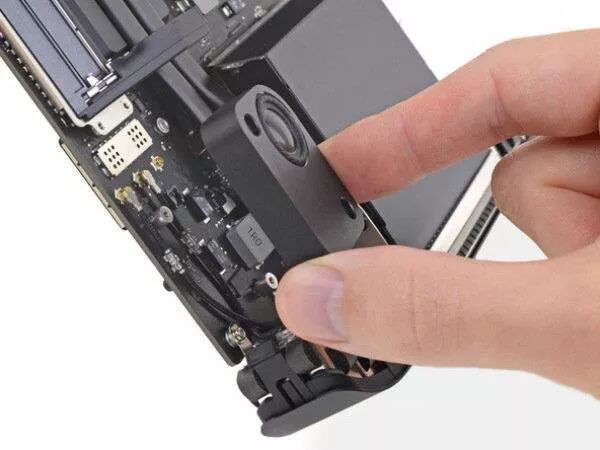

然后拧下固定螺丝，然后取出小扬声器. iFixit表示，尽管iMac和MacBook的扬声器越来越大，但Mac mini 2018的扬声器模块的尺寸与旧版本的Mac mini相同.

扬声器下方可以看到两个天线，相应的连接自然是AirPort卡（Apple计算机无线模块，即PC中的WiFi网络卡）. 但是现在这部分已经集成到主板上了，模块化设计在小型和薄型机型中很少见.

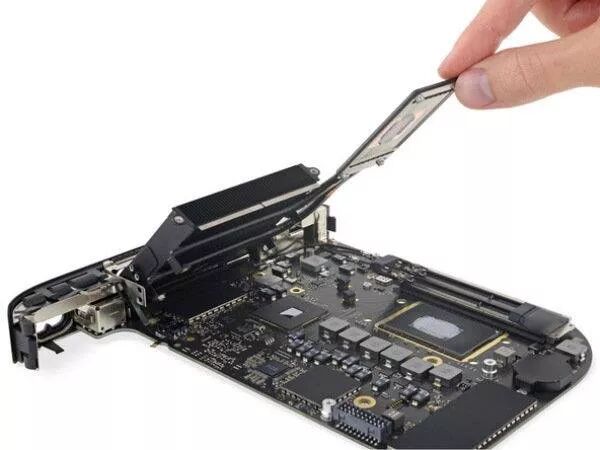

接下来，打开覆盖CPU的散热器，这需要拧松覆盖CPU部件的固定螺钉.

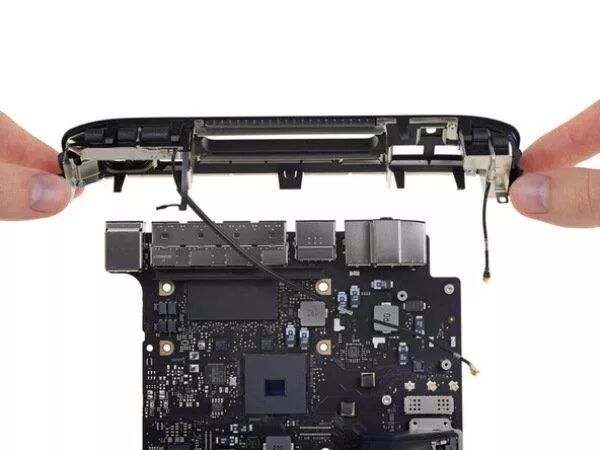

然后取下后接口对应部分的外壳，注意天线.

好吧，这是Mac mini 2018的“ mini”主板的介绍_

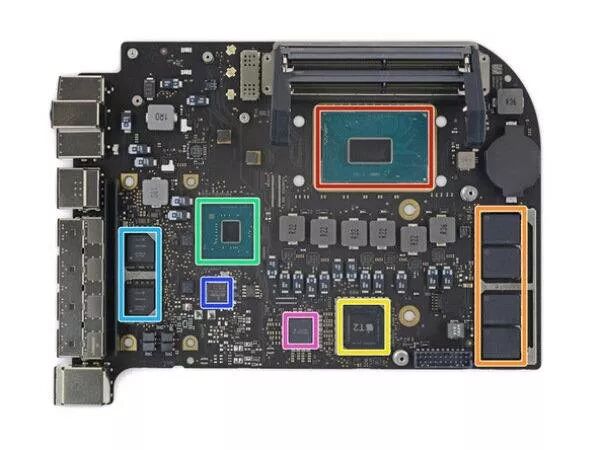

下图中的红色框是具有集成Intel UHD Graphics 630的3.6GHz四核Intel Core i3 CPU；

橙色框中为东芝TSB3225V81199TWNA1闪存（总计128 GB）；

框是AppleAPL1027 339S00604 T2协处理器；

绿色框是英特尔SR40E CM246平台控制器；

浅蓝色框中是Intel JHL7540 Thunderbolt 3控制器；

蓝色框是Broadcom BCM57766千兆以太网控制器；

紫色框是338S00342-A0（可能是Apple PMIC）.

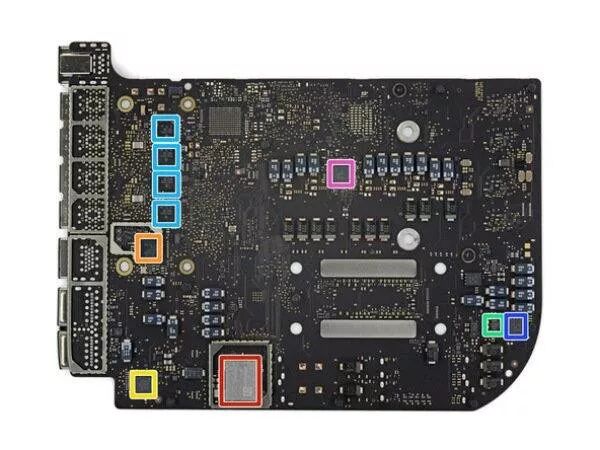

主板另一侧有一些芯片. 红色框是村田339S00458 Wi-Fi /蓝牙模块；

橙色方框中是MegaChips MCDP2920A4 DisplayPort 1.4到HDMI 2.0转换器;

框是Cirrus Logic CS42L83音频编；

绿色框是德州仪器（TI）51916存储器电源解决方案同步降压控制器；

浅蓝色框是Texas Instruments CD3215C00电源控制器x4；

蓝色框是Texas Instruments 58872D TI 881 A1L2 E4;

紫色框是Intersil 95828A HRTZ X832QXH.

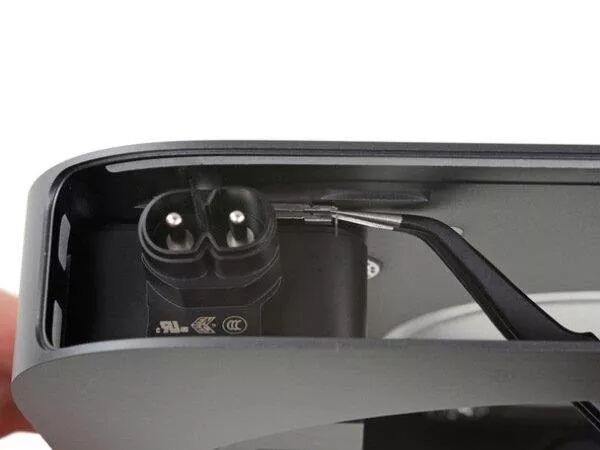

大型机壳电源中仅剩一个模块.

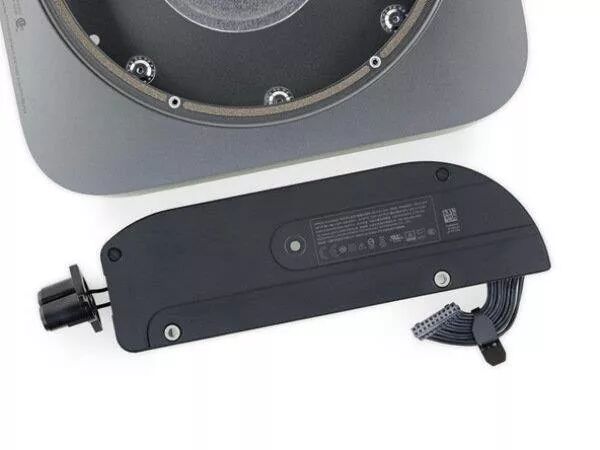

Mac mini 2018电源是一个封闭的独立模块，可确保安全且易于更换.

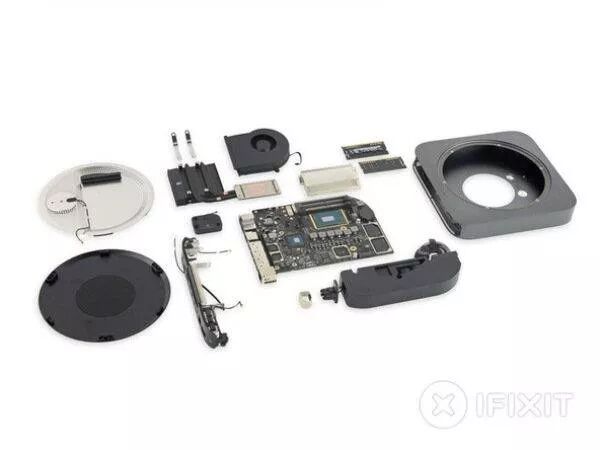

发送拆卸后的Mac mini 2018家族的照片.

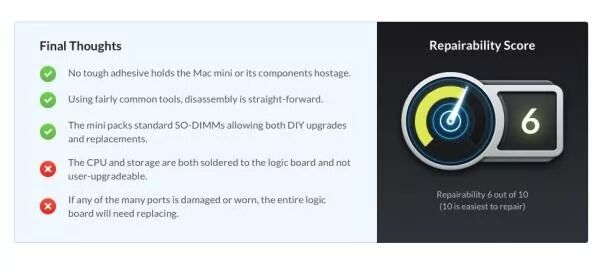

最后，iFixit给Apple Mac mini 2018带来了6点的可修复性评分（满分10分，该评分越高，修复起来就越容易）.

Mac mini 2018不使用粘合剂固定组件，而是使用常规螺钉来方便拆卸和维护. 同时，内存可以扩展和升级，非常方便.

但是，Mac mini 2018的CPU和存储设备都是板载的，无法更换. 另一点是“不舒服”. Mac mini 2018的端口部分已连接至主板. 这意味着端口已损坏. 如果要更换，则只能更换主板...
