FSB，内存，系统总线，视频内存，AGP，PCI-E带宽2007-06-15 16:53我最近进行了搜索，但是那天我不知道头脑中的哪个部分有问题，所以我开始研究内存带宽和FSB带宽瓶颈问题来了，所以我又解决了所有问题，实际上，它似乎仍然可以理解. 以下是理论带宽: 当前的单通道内存控制器通常为64位，8个二进制位等效于1个字节，转换为字节，64/8 = 8，然后乘以内存的工作频率，如果是DDR内存，必须乘以2，因为它以SD内存速度的两倍传输数据，因此DDR266的工作频率为133MHz，带宽为133 * 2 * 64/8 = 2100MB / s = 2.1GB / s DDR333，工作频率为166MHz，带宽为166 * 2 * 64/8 = 2700MB / s = 2.7GB / s DDR400，工作频率为200MHz，带宽为200 * 2 * 64/8 = 3200MB / s = 3.2GB / s所谓的双通道DDR意味着芯片组可以分别在两个不同的数据通道上寻址和读取数据. 这两个独立的工作内存通道连接到两个独立的并行工作内存控制器，其位宽为64位，因此普通DDR内存可以达到128位的位宽. 因此，内存带宽是单通道的两倍，因此双通道DDR266的带宽为133 * 2 * 64/8 * 2 = 4200MB / s = 4.2GB / s，双通道DDR333的带宽为166 * 2 * 64/8 * 2 = 5400MB / s = 5.4GB / s双通道DDR400的带宽为200 * 2 * 64/8 * 2 = 6400MB / s = 6.4GB / s流行的DDR2进行计算以相同的方式，例如，DDR2 677的带宽为677 * 64/8 = 5.4GB / s DDR2也可以分组为双通道，它与DDR组倍增无异，乘以2. 瓶子直径问题: CPU与北桥芯片之间的数据传输速率称为前端总线（FSB）. 对于intel的主流平台，它使用Q / P总线技术，FSB = CPU外部频率* 4，例如Celeron 4的外部频率. 频率为100，其FSB为400，数字

按照3.2GB / s的带宽，P4A的FSB为100，FSB为400，数据带宽为3.2GB / s，P4B的FSB为133，FSB为533，数据带宽P4C为4.2GB / s，P4E的FSB为200，FSB为800，数据带宽为6.4GB / s. 对于AMD主流平台，它使用EV6总线技术，FSB = CPU FSB * 2，对于Athlon XP，其FSB 133、166、200，相应的FSB为266、333、400，数据带宽为2.1、2.7、3.2 GB /秒当FSB等于内存带宽时，就不会出现瓶径问题. 如果内存带宽小于FSB，则会形成一个内存带宽瓶. 系统的性能无法得到充分利用. CPU带宽=前端总线频率×数据总线位/ 8. 以前端总线频率为533MHz的奔腾4为例，其带宽为: 533×64/8 = 4264MB / s. 至于AMD，没有前端总线的概念. 相反，它是HyperTransport HT总线. HyperTransport使用类似于DDR的工作模式，相当于400MHz工作频率下的800MHz传输频率. 此外，HyperTransport在同一总线中模拟两个独立的数据链路，以实现点对点数据的双向传输，因此从理论上讲，最大传输速率可以视为两倍. 2004年2月，HyperTransport技术联盟（Hyper Transport Technology Consortium）正式发布了HyperTransport 2.0规范. 由于使用了双数据技术，频率成功提高到了1.0GHz，1.2GHz和1.4GHz，并且每个通道的数据传输带宽都发生了变化. 1.6Gb /秒已增加到2.0GB /秒，2.4Gb /秒和2.8GB /秒，并且最大带宽已从原来的12.8Gb /秒增加到22.4GB /秒. 以1.4GHz的双向32bit模式为例，带宽计算方法为1.4GHz×2×2×32bit÷8 = 2 2.4GB / sec内存带宽显示

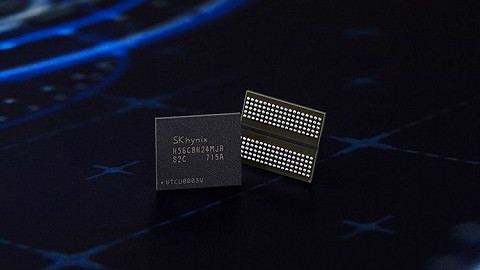

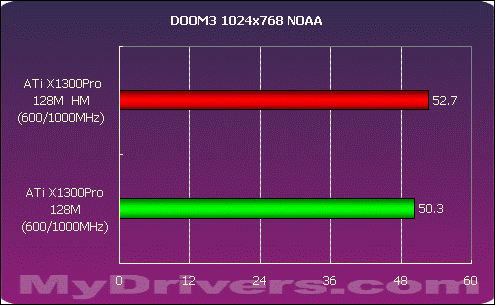

内存带宽是视频内存和图形卡的一个非常重要的参数. 显存带宽的计算方法为: 显存带宽=工作频率×显存位宽/ 8. （与视频存储器的大小无关！）存储单元容量×视频存储器的位宽=视频存储器的总容量以下是更实际的带宽: 总线是一组用于互连和传输信息的信号线（命令，数据和地址）. 主要参数是总线位宽，总线时钟频率和总线传输速率. ※总线位宽决定了输入/输出设备之间的一次数据传输中的信息量，以位表示，例如总线宽为8位，16位，32位和64位. ※总线时钟频率是总线的工作频率，以MHz为单位. ※总线传输速率是每秒可在总线上传输的最大字节数. 通过总线宽度和总线时钟频率计算总线传输速率. 1.并行总线. 并行总线带宽（MB / s）=并行总线时钟频率（MHz）*并行总线位宽度（bit / 8 = B）*每个时钟（周期）传输几组数据●PCI总线位宽度为32位，总线频率33 MHz，每个时钟发送一组数据，其带宽为127.2 MB / s，即1017.6 Mbps. ●PCI 2.1总线位宽为64位，总线频率为66 MHz，每个时钟发送一组数据. 其带宽为508.6 MB / s，即4068.8 Mbps. ●AGP总线的宽度为32位，总线频率为66 MHz. 每个时钟传输1组数据. 其带宽为254.3 MB / s或2034.4 Mbps. ●AGP Pro总线位宽为32位，总线频率为66 MHz，每个时钟传输一组数据，其带宽为254.3 MB / s，即2034.4 Mbps. AGP Pro是AGP的改进版本. 它使工作站级主板能够利用AGP的加速性能，并在不做太大改动的情况下降低AGP所需的电源电压. ●AGP 2X总线的宽度为32位，总线频率为66 MHz. 每个时钟传输2组数据. 其带宽为508.6 MB / s，即4068.8 Mbps. ●AGP 4X总线位

宽度为32位，总线频率为66 MHz，每个时钟传输4组数据. 其带宽为1017.3 MB / s，即8138.4 Mbps. ●AGP 8X总线位宽为32位，总线频率为66 MHz，每个时钟传输8组数据，其带宽为2034.6 MB / s，即16276.8 Mbps. 顺便说一句: ○ISA总线位宽为16位，总线频率为8.3 MHz，每个时钟发送一组数据，其带宽为15.9 MB / s，即127.2 Mbps. ○EISA总线位宽为32位，总线频率为8.3 MHz，每个时钟发送一组数据. 其带宽为31.8 MB / s，即254.4 Mbps. 2.串行总线. 好了，该谈论最新的PCI Express了. 与上述并行总线不同，PCI Express是串行总线. 总线带宽和总线时钟频率的概念与并行总线的概念完全相同，只是它改变了传统意义上的总线位置. 概念广. 串行总线使用多个管线（或通道）以实现更高的速度. 管线是独立的，并且多个管线形成总线系统. 例如PCI Express x1，PCI Express x2，PCI Express x16等. PCIExpress总线频率为2500 MHz，这是通过锁相环振荡器（锁相环，PLL）以100 MHz的参考频率实现的. 串行总线带宽（MB / s）=串行总线时钟频率（MHz）*串行总线位宽度（bit / 8 = B）*串行总线流水线*编码方法*每个时钟（周期）传输几组数据◆PCI Express x1总线的位宽为1位，总线频率为2500 MHz，并且每个时钟传输2组数据的串行总线流水线. 编码方式为8b / 10b，带宽为476.84 MB / s，即3814.7 Mbps. （带宽是PCI的3.75倍. ）公式为2500000000（Hz）* 1/8（b

它）* 1（管道）* 8/10（位）* 2（每个时钟传输2组数据）= 500000000 B / s = 476.8371582 MB / s，即3814.6972656 Mbps. 其他类型的组合的带宽如下所示. ◆PCI Express x2的带宽为953.68 MB / s，即7629.4 Mbps. （此模式仅用于主板的内部接口，而不用于插槽模式. ）◆PCI Express x4的带宽为1907.36 MB / s，即15258.9 Mbps. ◆PCI Express x8的带宽为3814.72 MB / s，即30517.8 Mbps. ◆PCI Express x16的带宽为7629.44 MB / s，即61035.5 Mbps. （带宽是AGP 8X的3.75倍. ）◆PCI Express x32的带宽为15258.88 MB / s，即122071 Mbps. 一些朋友可能会觉得这里看到的带宽数据小于其他地方看到的值，因为我记录的是实际数据，而不是手稿数据. 就像硬盘是160 GB，但实际可用空间只有153 GB. 如果您有兴趣，请继续阅读！ PCI带宽通常被引用为132 MB /秒. 这是手稿数据，其实际带宽为127.2 MB /秒. 该差异是由于: 1.工作频率的特定值不同. 2.容量单位中有二进制和十进制. 从十进制测量得出132 MB /秒，从二进制测量得出127.2 MB /秒. 并行总线带宽（MB / s）=并行总线时钟频率（MHz）*并行总线位宽度（bit / 8 = B）*每个时钟周期传输的几组数据（周期）B / s = Hz *字节*周期MB / s = MHz *字节*周期132 MB /秒: PCI工作频率为33 MHz，即33 MHz * 1000000

= 33000000赫兹. PCI的位宽度是32位，即4个字节. PCI每个时钟传输1组数据. 33000000 Hz * 4字节* 1个周期= 132000000字节/秒除以6的10的幂（容量以十进制表示）= 132兆字节/秒= 132 MB / s和127.2 MB / s: PCI工作频率为30ns X ns * 1000 = Y MHz的倒数，即30 ns * 1000 = 33.333333 MHz，33.333333 MHz * 1000000 = 33333333 Hz的倒数. PCI的位宽度是32位，即4个字节. PCI每个时钟传输1组数据. 33333333 Hz * 4字节* 1个周期= 133333332字节/秒除以2除以20的功率（容量以二进制测量）= 127.1566兆字节/秒= 127.2 MB /秒= 1017.6 Mb / s IIC总线接口采用两线串行线数据传输模式，一种是串行数据线SDA，另一种是串行时钟线SCL. 该总线为连接到IIC总线的设备（例如微控制器，EEPROM，实时时钟设备，A / D转换器和LCD）之间的数据交换提供了一种简单有效的方法. 图2线制IIC总线可以最大程度地减少设备之间的连接. 同步多主机IIC总线允许将更多设备连接到该总线，以进行系统扩展. 如果两个或更多主机同时启动数据传输，则冲突检测和仲裁可以防止数据被破坏. 特点: 1.两线制接口； 2.多主机操作； 3.中断仲裁，实现从主机到从机的自动切换； 4.通过地址识别中断； 5.产生和检测START和STOP信号； 6.总线忙检测7.软件可编程时钟频率； 8.软件可选的响应位； 9.片上滤波器可以过滤总线上的毛刺.
