主板前置音频线的连接方法

常见的主板前置音频线连接方法主板前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的. 引脚定义（AUDIO）如下: 1，AUD_MIC ---------前面板麦克风输入2，AUD_GND --------模拟音频电路的接地线3，AUD_MIC_BIAS-- -麦克风电源4，AUD_VCC ---------模拟音频电路5的+ 5V滤波电源，AUD_FPOUT_R -----前面板右声道音频信号6，AUD_RET_R ------前面板右声道的音频信号返回到7，HP_ON -----------保留给将来的耳机放大器电路8，KEY -------------空引脚9，AUD_FPOUT_L- ----前面板左声道音频信号10，AUD_RET_L -------前面板右声道音频信号AUDIO的十针设计可应用于带有功率放大器的高端机箱和扬声器，也可以应用于普通机箱的前置耳机插孔. 由于第4针用于为功率放大器提供+ 5V电源，因此在连接到普通机箱的前置耳机插孔时，切勿将任何导线连接到第4针，否则主板和耳机会被烧毁. 如果不使用前置音频插孔，则必须使用跳线帽将5、6、9和10引脚短路，以便将输出信号传输到后置音频端口. 否则，背面的Line-Out音频接口将无法工作. 基本上是根据Intel设计的？ I / O面板连接规范，提供了7条连接线: 此前置音频插孔的耳机插孔具有弹簧开关，左声道和右声道又有两条线返回主板（LINE OUT RL和LINE OUT） RR）. 对于这种耳机插孔，背面的音频输出插孔用于连接扬声器，而正面的插孔用于连接耳机. 使用前部插孔连接耳机时，背面的扬声器会自动断开连接，并且在拔出耳机时会自动连接到扬声器. 麦克风输入（MIC IN）————————>①地线（GND）——————————>②MICPOWER

——————>③面板右声道输出（LINE OUT FR）—----->⑤面板右声道返回（LINE OUT RR）->⑥面板左声道输出（LINE OUT FR）OUT FL ）———>⑨面板左声道返回（LINE OUT RL）———>⑩注: is已连接AUDIO的麦克风，MIC IN已连接到引脚1，MIC POWER已连接到引脚3. 接反，将导致麦克风无输入或音量过低； ⑵必须连接到地线，必须连接到引脚2； ⑶引脚5和9连接到左右声道输出，引脚6和10连接到左右声道返回. 前置音频接口的规格和连接当前，连接前置MIC时许多用户无法成功连接. 这是前置麦克风接线的详细说明，供您参考. 1.英特尔在前音频接口上的规格英特尔在《前面板I / O连接性设计指南》中指定了主板和机箱的前音频接口插槽，电缆和插针名称. 内容如下: 2.3音频连接器2.3.1常规模式连接器设计应支持使用标准的前面板麦克风和耳机. 无需特殊软件即可直接使用音频. 5AU 2.3.2特性I前面板‘音频连接器旨在支持立体声音频输出（耳机或有源扬声器）和麦克风输入（单声道）. 麦克风输入（单声道）连接到前面板上安装的3.5毫米迷你插孔. 插座的核心端子连接到麦克风输入信号，外环端子连接到麦克风音频偏置信号. 2.3.3电气事项两个前面板音频输出（AUD_FPOUT_L和AUD_FPOUT_R）和两个前面板音频返回（AUD_RET_L和AUD_RET_R）连接到安装在前面板上的开关型3.5毫米微型插座. 音频信号传输路径为: 当不使用当前面板插座时，主板输出的音频信号通过AUD_FPOUT_L和AUD_FPOUT_R发送到前面板插座. 在前面板插槽之后，AUD_FPOUT_L和AUD_FPOUT_R

返回主板的背面音频插座. 将前置音频插座插入耳机后，该插座中连接的开关（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）将断开，并且返回主板的音频信号也将断开. 后部插座中没有音频信号，只有前部音频信号. 注意: 仅耳机或有源扬声器可用于音频输出. 如果使用无源扬声器，声音会很小. 2.3.4主板连接器设计图1主板前置音频接口2.3.5引脚分配-gP表1前置音频连接器信号名称引脚信号名称说明1 AUD_MIC_IN前置麦克风输入. 2 AUD_GND模拟音频电路的接地. 3 AUD_MIC_BIAS麦克风偏置电压. 4 AUD_VCC是模拟音频电路使用的滤波器. 5 AUD_FPOUT_R输出到右前声道音频信号. 6 AUD_RET_R从正面返回的右声道音频信号. 7 HP_ON保留用于将来控制耳机放大器. 8 KEY没有引脚. 9 AUD_FPOUT_L输出到左前声道音频信号. 10 AUD_RET_L从正面返回左声道音频信号. 2.3.6跳线如果前音频电缆未连接至主板的前音频连接器，则应使用跳线将连接器的针脚5、6、9和10短路，否则后音频插座无效. 2.前置耳机插座和麦克风插座常用的前置耳机插座和麦克风插座如下图所示: 图2中的每个插座都有开关型和非开关型. 根据Intel的规范，耳机插孔是开关类型，而麦克风插孔可以是非开关类型. 为了降低成本，一些机箱制造商还使用了非切换式前置耳机插座. 开关类型和非开关类型的引脚连接如下: 在图3和图4中，插座1是标准开关类型（5针），插座2是不带开关的简化类型（3针） ，而3是麦克风插座. 第一个标准开关式耳机插孔有5个针脚，其中5和9是左右声道的输出，而9、10是右声道

，左声道返回. 这种插座和麦克风插座总共有8根电线，其中2根接地线可以组合在一起，因此至少有7根连接线. 第二种简化的非开关插座没有6和10针，并且将左右通道的返回线与输出线结合在一起. 因此，左，右声道输出线必须在与主板相连的一端分成两个插头盖，以实现5、6和9、10的短接，确保将后插座连接到音频输出. 图中插座的插针标记有Intel标准名称和插针编号. 两个插座的连接帽如下: 图4在图4中，1是标准插头，4个耳机，2个麦克风和1个接地. 尽管行名与Intel规范并不完全一致，但可以清楚地看到它（不可能在这么小的引脚帽上印出这么多字）. LINE OUT RL / LINE OUT RR是右声道的输出/返回，LINE OUT FL / LINE OUT FR是左声道的输出/返回. GND接地，MIC IN是麦克风输入，MIC POWER是麦克风偏置电压. 左侧的数字是主板前面相应音频插座的针脚号. 图中的2是非开关插座的音频输出线的插头盖，用于左右声道的音频信号返回线. 左右声道的输出线分为两个插头盖，以方便5、6和9、10的短接. 为了使后部插座正常工作，请将一个短接的插头盖连接到该插头盖. 输出线的因此，有两个Spkout R和两个SpkuotL. 图中左侧的数字是相应的主板前置音频插孔JAUD1的引脚号. 以下是这两个音频插座的电路板. 从图中的标签可以看出差异. 图5（标准）图6（简化）: 3.耳机插头通常，前置音频主要用于连接耳机. 耳机插头与耳机和麦克风分开，并且使用三芯插头. 当前的麦克风基本上是电容式麦克风，只有两条连接线. 标准的连接方法是将两个芯线短接到左侧的麦克风输出线，并将护套短接到i接地线，如下图所示. 图7下图是标准耳机插头的每个触点的信号连接: 图8

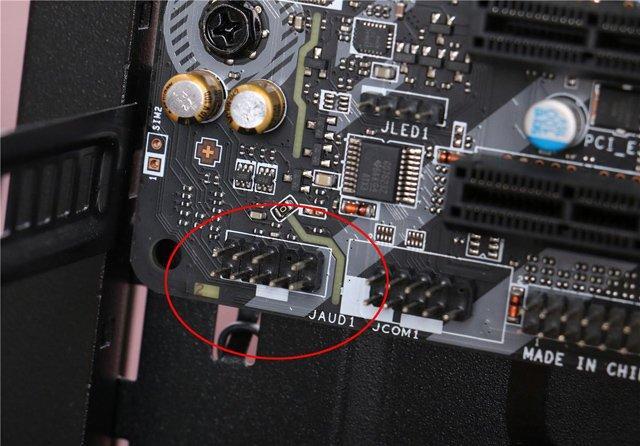

4. Topstar主板前置音频接口topstar主板前置音频接口是根据Intel的规范设计的，接口的名称为JAUD1. 将上述两种情况的前音频插座和电缆连接到JAUD1的连接方法如下. 图9，标准7线7头的连接图: 图10，5线7头的简化连接图: 5. Topstar HD Audio主板Intel 915/925芯片组的正面音频接口为: 集成了新的ICH6音频处理器-高清音频音频处理器，使用Azalia Link连接外部编，单工带宽高达24MB / s，双工带宽高达48MB / s，支持多通道输入和输出，支持32位，192kHz，8声道（7.1声道）输出，支持DVD音频和SACD，多流功能，Dolby Digital和Dolby THX Surround EX功能（Dolby THX Surround EX），使PC成为家庭影院级的高保真度音频系统. 在音频设备连接和接口方面，它支持自动检测和自动接口定义. 它不仅可以判断哪个端口插入了哪个设备，还可以定义接口的功能. 例如，如果用户将麦克风插入音频输出接口，则HD Audio可以检测到该接口. 该接口具有设备连接，可以自动检测设备类型，将该接口定义为MIC输入接口，并更改原始接口的属性. 因此，前置输出接口的引脚也有了新定义. 顶星高清音频主板采用8通道ALC880音频编解码芯片，完全支持英特尔1.0版高保真音频规范，支持多流功能，支持通用前置音频插座. 主板正面音频输出接口的标识为JAUD2. 每个引脚的定义如下: 图11引脚信号名称说明1 PORT 1L模拟端口1-左通道2 GND接地3 PORT 1R模拟端口2-右

通道4 PRESENCE#激活低信号-连接高保真音频加密狗时，PRESENCE#信号下降为0，通知BIOS高保真音频加密狗已连接到前端音频接口. 5 PORT 2R模拟端口2右声道6 SENSE1_RETIRN前置音频插座1检测信号返回7 SENSE_SEND高保真音频芯片插座检测电阻网络插座检测传感器线8 KEY防呆引脚9 PORT 2L模拟口2左声道10 SENSE2_RETIRN前置音频插座2检测信号返回注意: 此处的加密狗不是加密狗，它是设备检测狗，嵌入在硬件中，可随时检测是否有设备连接并可以识别它是什么设备，自动加载相关软件实现真正的“即插即用”. 因此，915/925主板的两个前音频插座不再分为耳机和麦克风. 您可以插入想要的一个. 但是，机箱前面板上的两个音频插座必须为上述开关类型（5针），并且不带开关（3针）的类型也不可接受. 如下所示. 图12因此，对于HD Audio主板配置机箱，最好选择HD Audio专用机箱，或带有HD Audio专用音频面板. 使用当前的带3针麦克风插座的外壳，不能将麦克风插座插入立体声扬声器，只能插入耳机. 使用前置麦克风时，需要通过软件进行设置. 请转到“声音和音频设备属性”对话框的“录音”部分. 此项的默认设置为C-Media Azalia后面板，只需将其切换为C-Media Azalia前面板即可. 如下图所示: 图13 6.前置麦克风连接问题通常，前置音频端口和耳机没有问题. 麦克风经常会出现问题，因为在某些情况下，前麦克风插座的接线方法不是标准的. 下图列出了标准布线和非标准布线之间的区别:
