[DIY]轻松成功的转换: 将二手机顶盒手动转换为微型主机的操作

将无用的机顶盒变成高级的微型PC主机！见证奇迹的时刻.

主要材料:

大项目1: 废弃的机顶盒（由于程序升级加密，无法接收频道）

大项目2: 工业控制主板（我在家乡有一台42英寸电视，我想制造一台多合一机器，我收到了，我去了，它太厚了，我没有做到，所以我把它扔掉了

这次使用的工具并不多，包括: 钢锯条（无弓锯），美工刀，这一次我使用了大型手电钻（发现较大的手电钻比小型的手电钻凉爽，但是有点重），小型钳子，钢尺，尖嘴钳，侧鼻钳，电烙铁，螺丝刀，螺丝，线夹，LED灯，扁平电缆，触摸开关，绝缘胶带等.

不要胡说八道，只需在图片上添加评论即可: （图片全部在一步之后拍摄）

1. 松开四个螺丝

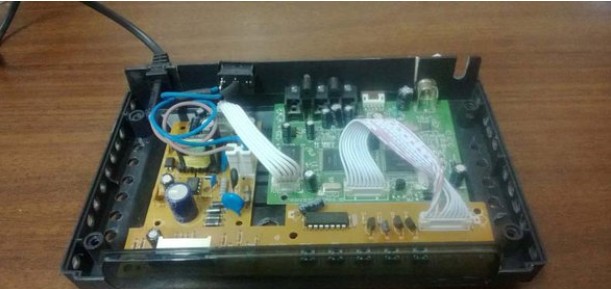

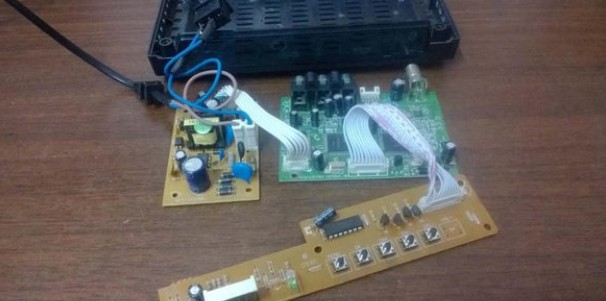

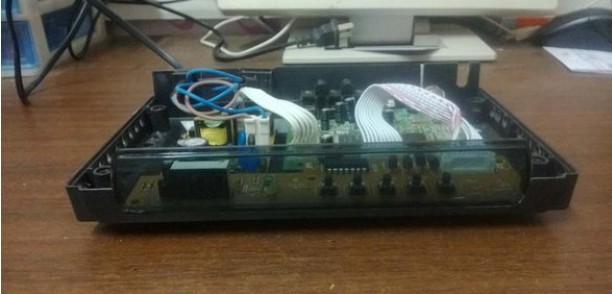

2. 最后取出内脏

切掉盒子底部的所有螺钉，放在一旁以便使用

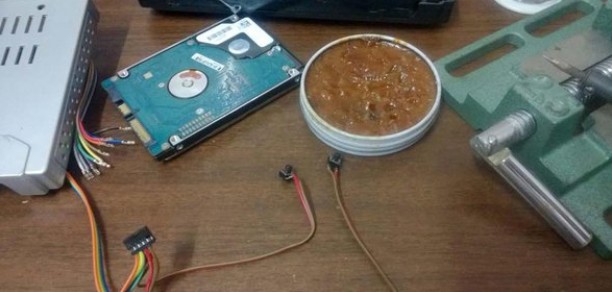

3. 制作电源按钮和重新启动按钮，用扁平电缆连接它们，一端连接触摸开关，进行焊接，另一端连接2mm杜邦电源板

4. 制作了两个开关

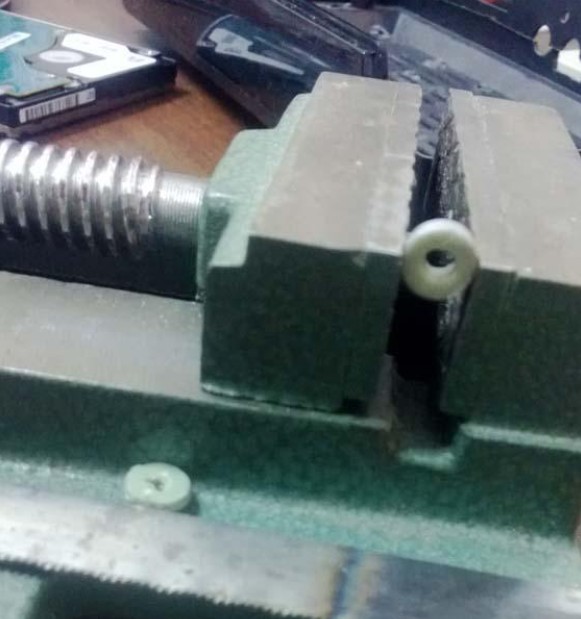

5. 卸下机顶盒的按钮，然后用锯子切掉一些（太长，触摸开关也有厚度）

6. 用钻子钻上一个孔，可以将它放在触摸开关的手柄中

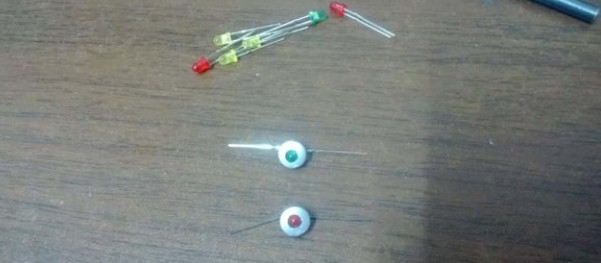

7. 您还可以在按钮上放置一个LED电源指示灯

8. 将按钮放在开关串上，非常牢固，不会掉下来

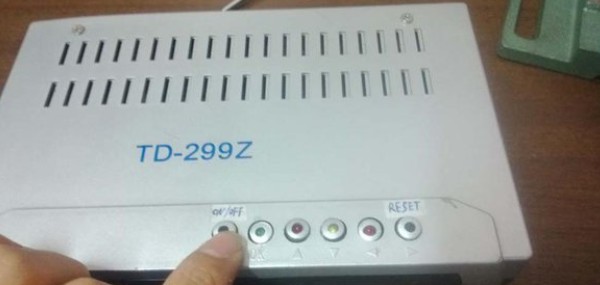

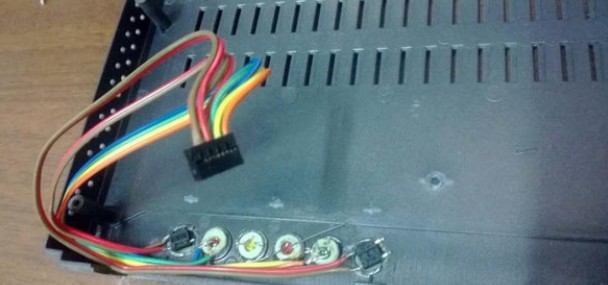

9. 其他按钮装饰有LED灯，但它们不会点亮. 将完成的6个按钮放回原处. 为了安全起见，我用胶带将其粘贴

10. 从充电器上切下了USB母头连接器，并以相同的方式制作了USB端口，另一端插入了主板

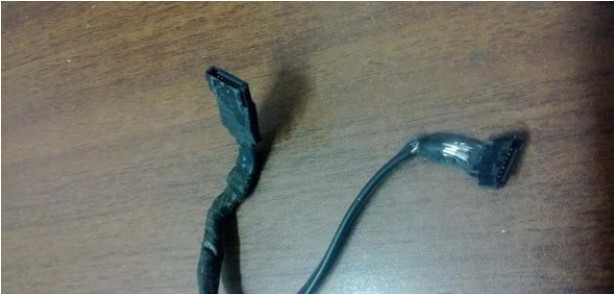

11. 这是经过处理的硬盘数据电缆. 原来的电缆太长，头部太大，所以简化了，哈哈

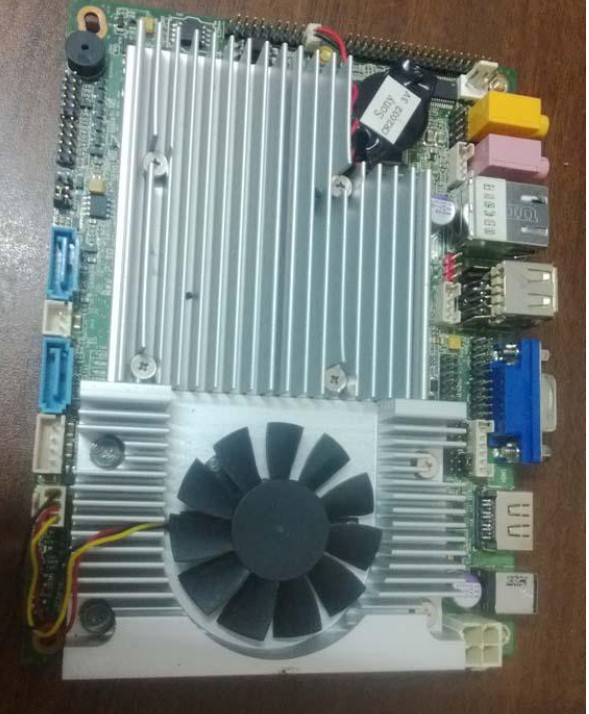

12. 工业控制主板，非常小，可以通过与CPU插槽进行比较来查看

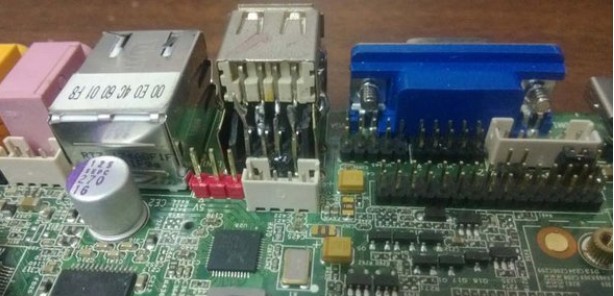

13. 该USB曾经被损坏. 我担心USB端口不够，所以我焊接了另一个，但是焊接工作太糟糕了. 上面制作了U端口，一共有3个，应该足够了

14. 主板背面有内存，无线网卡和Msata插槽. 已安装CPU风扇

15. 春天还不够. 用笔中的弹簧切成段.

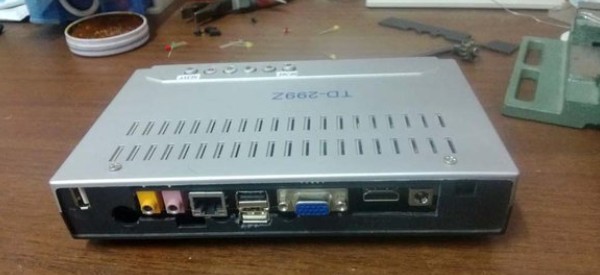

16. 根据界面大小，使用钢锯锯切机顶盒的背面以暴露界面

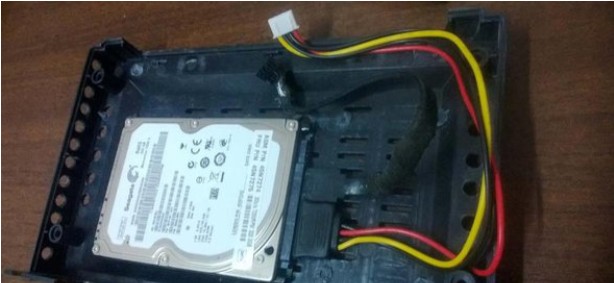

17. 轮到硬盘了. 找到合适的位置，然后打一个固定的螺丝孔. 为了确保散热，用电钻在两端钻了孔

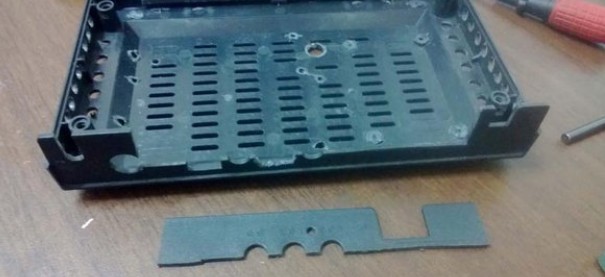

18. 前挡板不合适，它已经过轻微处理，非常完美，外观不可见

19. 用螺丝固定硬盘，插入电源线和数据线，安装前挡板，并准备好主板

20. 从旧路由器上拆下两个天线，进行良好的布线，安装主板，

21. 调试后，用螺丝固定. 该螺丝孔应根据尺寸进行布置. 连接交换机并重新启动指示器电缆，排列天线，插入USB接口，然后连接硬盘数据电缆和电源. 线.

22. 安装外壳并布置裸露的电线

23. 全部都在里面. 好，交换机会下沉吗？

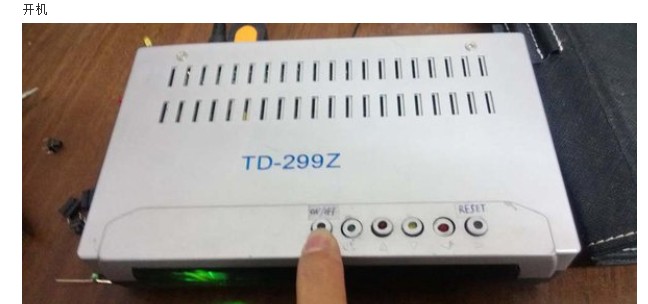

24. 没问题后，安装螺钉即可. 让我们先看它.

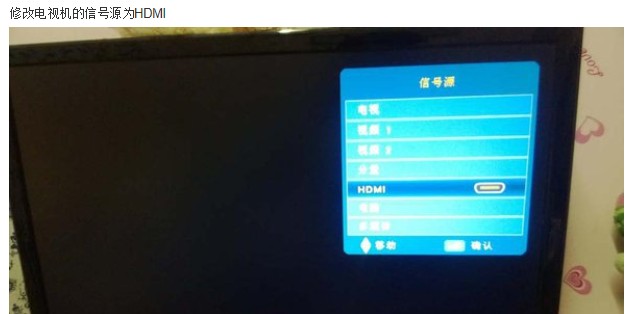

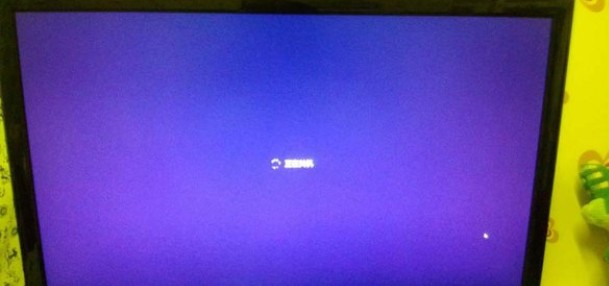

25. 将电视的显示比例设置为点对点，开始菜单，桌面

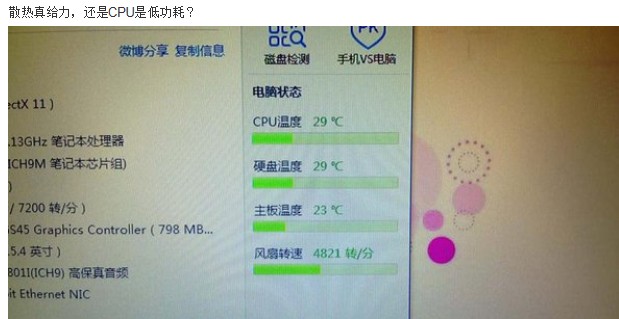

成功地将不必要的机顶盒转换为PC主机. 看来性能还不错.
