各种数据线连接，例如计算机主机的硬盘和主板的前音频

仍在使用的两个硬盘接口是SATA硬盘和PATA硬盘（也称为IDE硬盘）.

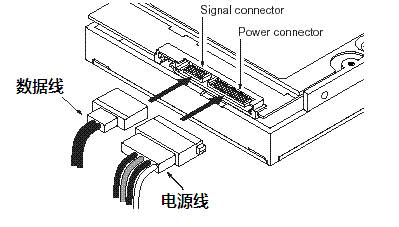

SATA硬盘的数据线和电源线的连接方法如下:

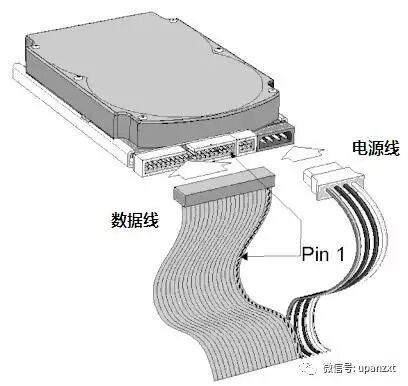

PATA硬盘的数据线和电源线的连接方法如下:

接下来是如何连接主板上的前数据线:

正面音频针脚的排序已成为固定标准. 前置音频共有9个针脚，但占用了10个针脚，第8个针脚留空.

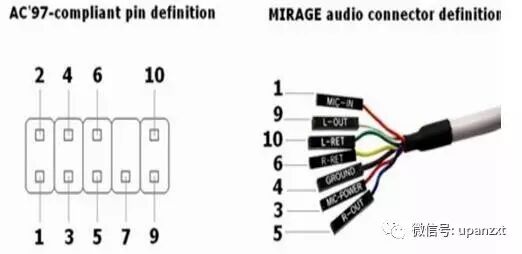

上图是典型的前置音频连接. 实际上，前置音频总共只需要连接7根线，即上图中的7根线. 在主板的插针侧，只要您了解每个插针的定义，就可以轻松连接前置音频.

让我们看一下主板上每个引脚的定义:

1——麦克风输入/ MIC（麦克风输入）

2——GND（地）

3——麦克风电源/麦克风VCC /麦克风BIAS（麦克风电压）

4——没有密码

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后音频输出）

7——NO针

8——NO针

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（用于通道后方音频输出）

连接前置音频时，只需遵循以上定义并连接相应的电缆即可. 实际上，在某些情况下，第5引脚和第6引脚，第9引脚和第10引脚通过电线连接，并且可以实现相同的效果. ||转载的雨林树风U盘引导盘制作器
