最近，Mijia发布了一系列新产品，而智能家居也已准备就绪. 其中，Mi Band 4一定是年轻朋友们的心！不着急！书包里已经没有小东西了. 只需静静地等待小娥的拆除！

那你今天做什么？ Xiaoe带您查看Mi Band 3的NFC版本. 不要看完成拆卸的6个步骤，但这并不像您想的那么简单！

基本信息

即使是小巧的智能手环，小娥也认真对待. 拆卸前必须组织基本信息.

屏幕: 0.78英寸OLED屏幕丨分辨率128x80

电池: 110mAh

功能: 防水等级5ATM l支持NFC l接收微信通话信息

反汇编

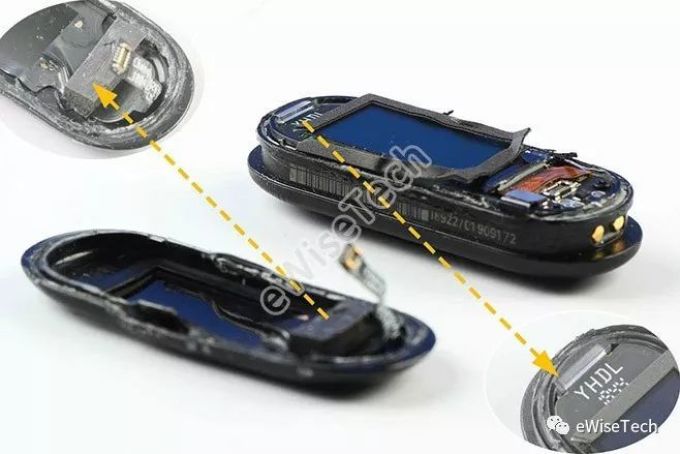

屏幕和后盖非常紧密地粘合在一起. 因此，第一步是用热风加热屏幕和后盖之间的连接，然后用撬棍撬开它. 您会看到屏幕上和屏幕的BTB界面上都有泡沫垫. 主板通过透明的扣环和螺钉固定.

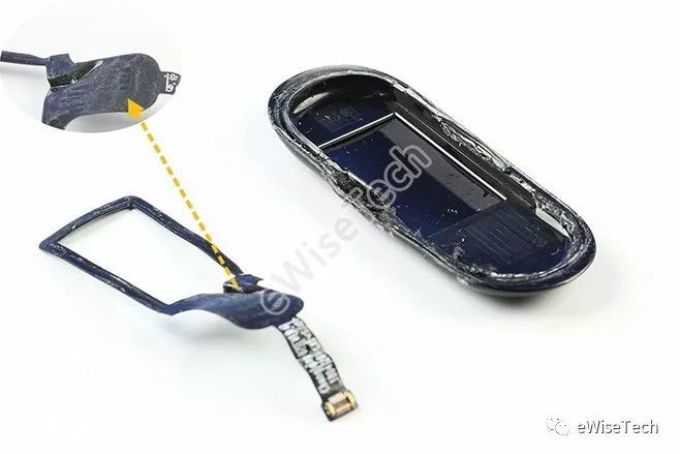

第二步是卸下软板，并用透明的双面胶带固定软板和屏幕保护盖.

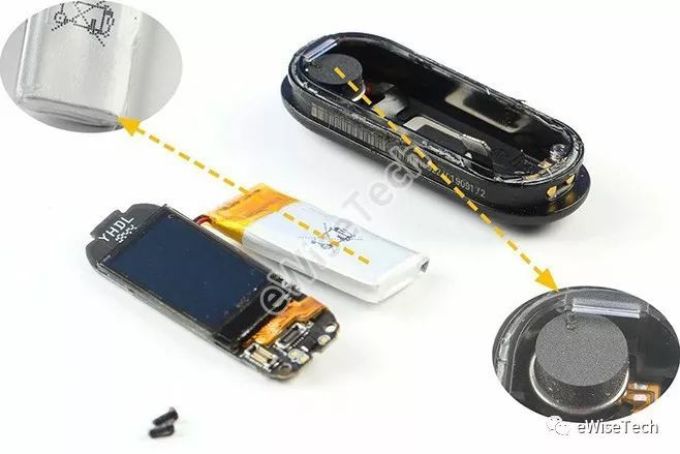

第三步是卸下主板和电池. 电池用透明的双面胶带固定. 振动器上有一个泡沫垫，用于保护振动器.

第四步是用烙铁头断开电池. 屏幕是分辨率为128x80的OLED屏幕. 电池为110 mAh 3.85V，电池制造商为Guojun.

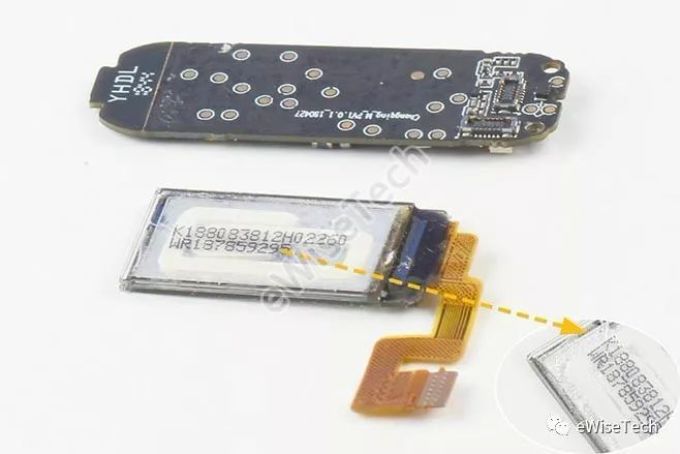

第5步，用撬棍慢慢地移开屏幕. 由于屏幕是通过透明的双面胶带粘在主板上的，因此使用双面胶带的一面没有芯片.

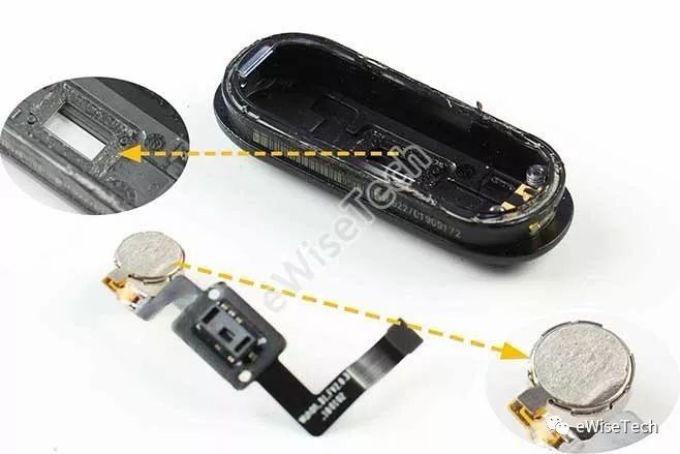

第六步是卸下振动器和心率传感器软板. 振动器由透明双面胶固定，心率传感器由黑色胶固定.

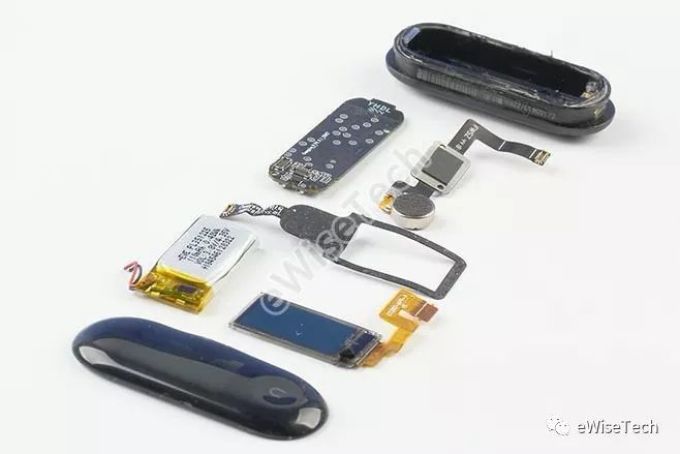

Mi Band 3的防水等级为5ATM. 整个手链结构更简单，零件更少. 但是，由于屏幕和后盖彼此紧密粘合，因此拆卸屏幕保护玻璃会花费一些时间. 拆卸屏幕保护玻璃后，其余部分将被迅速移走. 整个手链只有主板用两颗螺丝固定，其余用胶水固定. 手镯内许多地方都有泡沫以保护零件. 手环屏幕粘在主板上，屏幕长0.78英寸.

我已经说了这么多，怎么会丢失主板IC信息！

主板IC信息

主板背面的主IC（如下图所示）:

红色: Dialog-DA14681-蓝牙

绿色: STMicroelectronics加速度传感器

青色: Gigadevice -GD25LQ32-闪存芯片

深紫色: 格言

蓝色: NXP-PN80T-NFC控制芯片

橙色: TI-TPS61046-电源控制芯片

紫色: Azoteq-IQS266-触摸控制芯片

深绿色: SGMICRO-Flash芯片

棕色: ON Semi-ESD7383电源保护芯片（3个）

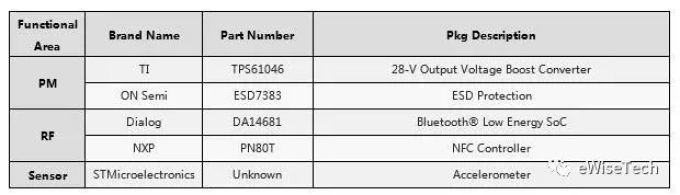

主板上使用的逻辑，内存，PM，RF和MEMS芯片的使用信息如下表所示:

了解上面提到的模块和芯片的制造商和型号，我将向eWisetech寻求更全面的信息. 我是小娥我将带您浏览各种新产品发布会，了解有关新电子设备的更多信息，并带您进入更多电子设备的内部世界.
