兼容性的价格Z77主板打开了PCI-E3.0的

多个PCI-E x16插槽是当今主板的主流配置，但是它们受系统的PCI-E通道和带宽的限制，特别是在没有第三方桥接芯片的情况下. 实际上，许多所谓的PCI -E x16插槽的实际物理带宽仅为x8，x4甚至x1，它们中的许多是共享带宽，而另一个可能是无用的.

随着Ivy Bridge处理器和7系列主板的出现，情况变得更加复杂. 市场上许多Z77主板都提供了三个PCI-E x16插槽，但是只有前两个支持PCI-E 3.0，它们可以在单x16或双x8 / x8模式下运行，而第三个可用.

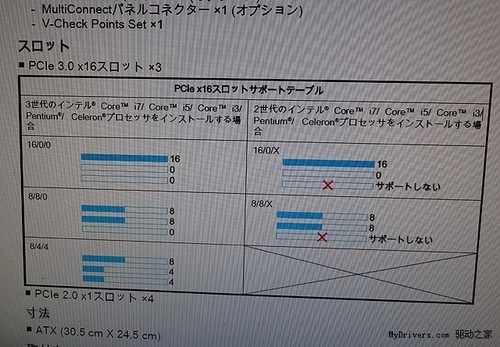

事实上，主板厂商也很体贴. 请参阅技嘉的提醒: “此PCI-E x4插槽需要Ivy Bridge（第三代Core）处理器. ”

技嘉主板

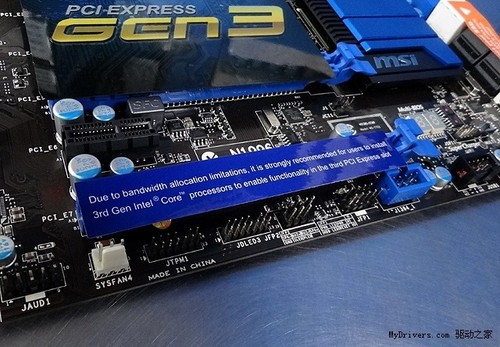

再次查看MSI: “由于带宽分配的限制，强烈建议用户安装第三代Core处理器以启用第三个PCI-E插槽. ”

MSI主板

这是什么意思？其实原因很简单. 关键在于处理器支持的PCI-E规范以及芯片组和处理器的组合. Ivy Bridge和Sandy Bridge都可以提供16个PCI-E通道，但是前者支持PCI-E 3.0，而后者仅支持PCI-E 2.0.

说明

如果在Z77主板上安装了Ivy Bridge处理器，则PCI-E x16扩展插槽可以采用三种方式，即单x16，双x8 / x8，三个x8 / x4 / x4，但是如果您继续如果在Z77上使用Sandy Bridge，则只能有一个x16或两个x8 / x8. 第三个插槽无法获得带宽，因此自然会被丢弃.

这是兼容性的代价.
