已安装Atx主板小机箱，尺寸为32 * 22.6 * 10cm！

编者注: 本文来自#原创人#事件. 成功参加该活动将获得额外的50金币.

最近，我建立了一个itx平台，不要胡说八道，只直接发送干货

配置

CPU: QH8F@3.5（146 * 24）

主板: 华擎Z170 GAMINGK4 BIOS: P2.2

散热: 乔斯伯HP625

内存: 光威2-35

图形卡: Zotac GTX1070MINI（使用延长线）

电源: Kangshu FS9029

硬盘: SM963 480G

机械硬盘: HGST 1T

键盘: AKKO 3087红色轴

此配置看起来有些奇怪. ATX板配备了MINI图形卡. 主要原因是将来该主板将更改为U. 以这种价格购买的ITX主板的电源有点儿挂了，无法节省很多体积，因此配置如下.

我们来谈谈遇到的一些问题和解决方案

一个CPU

尽管现在U的热量很少，但将其压低是合理的. 考虑到将来换U后热量会大大增加，这个空间没有其他用途，所以我用它来散热

这个u可能是1151年中最便宜的U，它的接收价为300，所以它只是用来练习伸手.

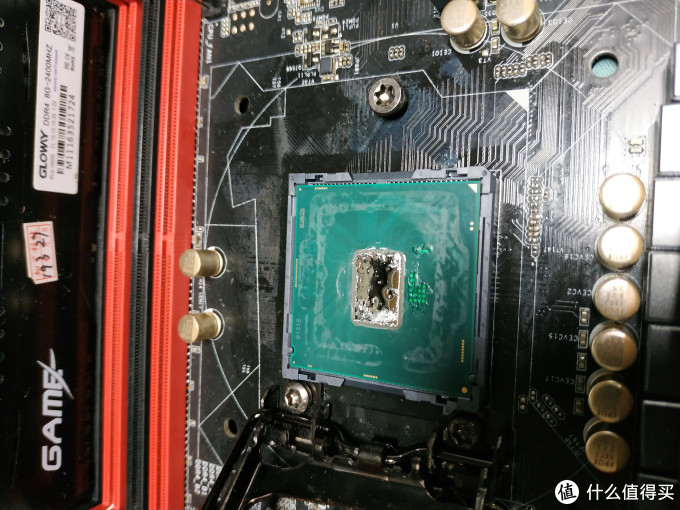

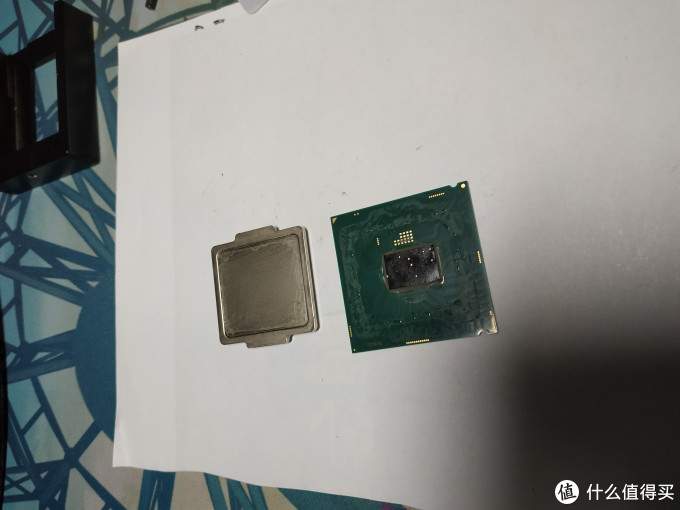

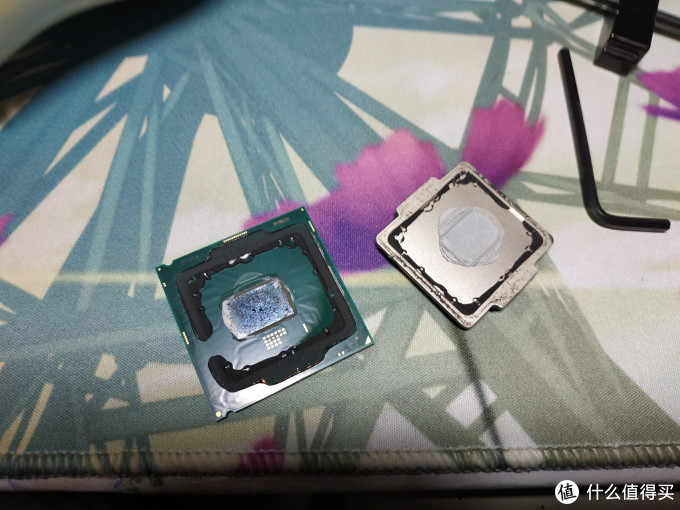

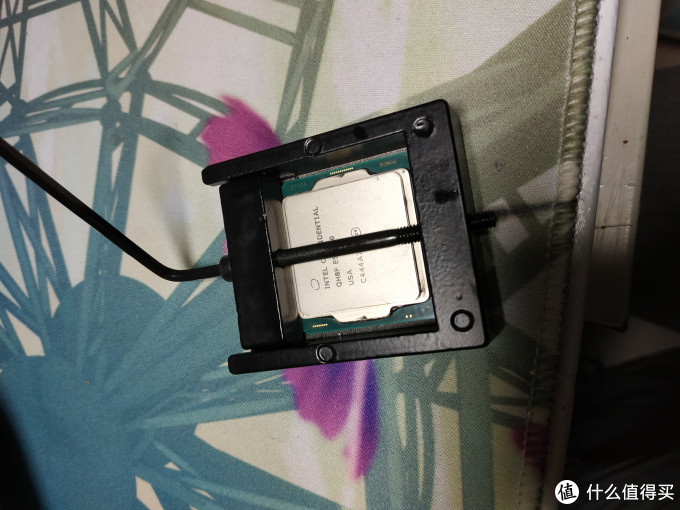

打开盖子并更换液态金​​

注释

①打开盖子之前，请注意基板和盖子开启器的接触面上是否有异物

②打开盖子时加热

③使用绿色油作为绝缘材料

④几乎不需要液态金

⑤用棉签均匀涂抹

⑥盖上盖子时，将基板放在主板上，将有机硅涂在盖子上，直接盖好，然后扣紧紧固件，不要等到有机硅干燥

打开盖子后温度下降约2​​0度，AIDA64测试FPU 62度

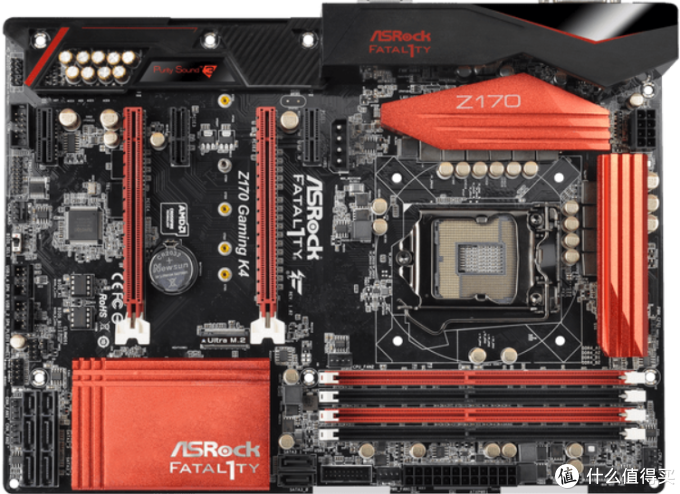

两个. 主板

华擎魔板10相电源，双BIOS将来将升级到第8代和第9代

有时BIOS会冻结，请等待几秒钟以进行操作

三个. 散热

将Josper HP625与Patriot XB12同轴反向旋转风扇一起使用，用胶带改变风向，注意热管末端要超出主板边缘

底面是镀镍的铜焊接热管，可以使用液态金.

四个. 记忆

测试启动最多使用2940、16-16-16-38，通常它是静默使用的

五个. 显卡

此卡长21厘米，8针电源已汇聚到PCB上，只能连接6针或4针

请注意带有外部电源的延长电缆. PCIE规范设计仅使用4个12v电源. 显卡所需的PCIE总电流超过5A，不需要特殊的屏蔽. 建议使用PCIE2.0来提高稳定性

六. 力量

此电源为1U服务器电源，价格为1毛1w，原始风扇为双球1.3w rpm风扇，使用电压和速度调节

用剑泉磁悬浮风扇1.1w代替，具有PWM速度调节，可以使用主板，双电源调节，风向吹，最后一个散热器用于增强散热并降低速度.

此电源的ATX电源线非常短，因此可以直接使用而无需更改ATX电源线，其余电线可以轻松修改.

更改向左的出路.

电源的效率非常高. 风扇可以在150w以下的转速下以2000 rpm的速度进行控制，在整个负载下测得的整机为280w.

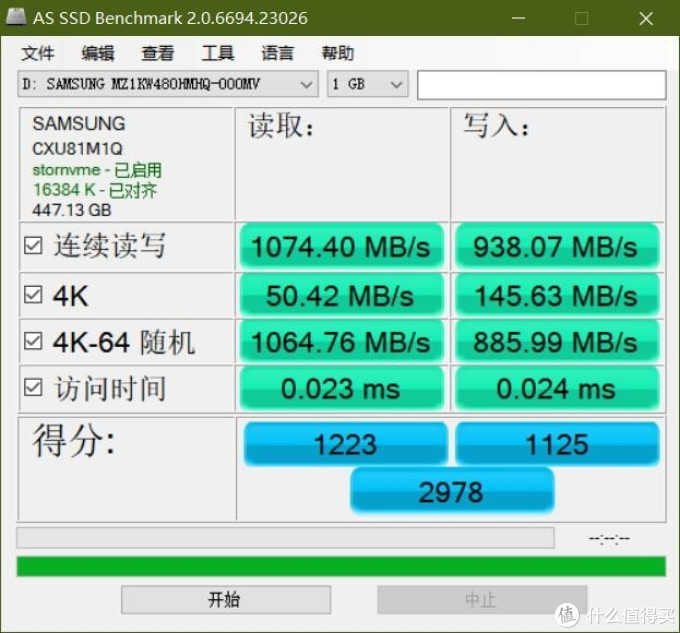

七. 硬盘

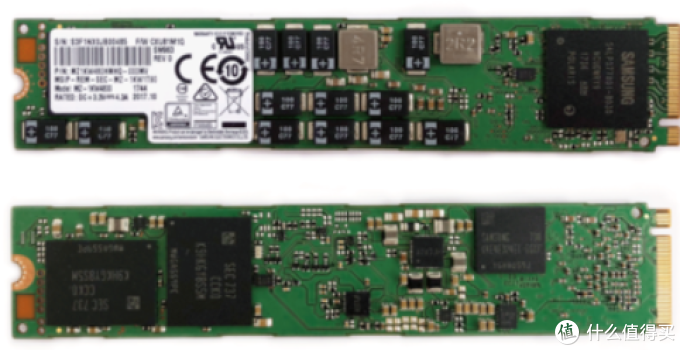

SM963

三星MLC企业级固态硬盘，具有完整的断电保护，满载时没有速度损失

虽然估计它是一张清除磁盘，但该商店具有三年保修，并且可以日常使用

进行常规备份

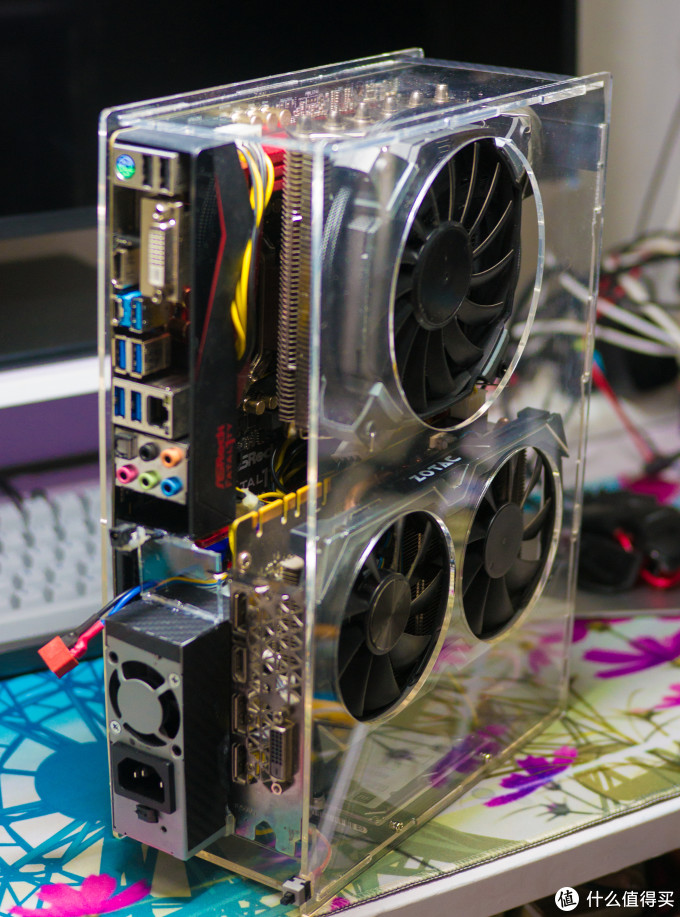

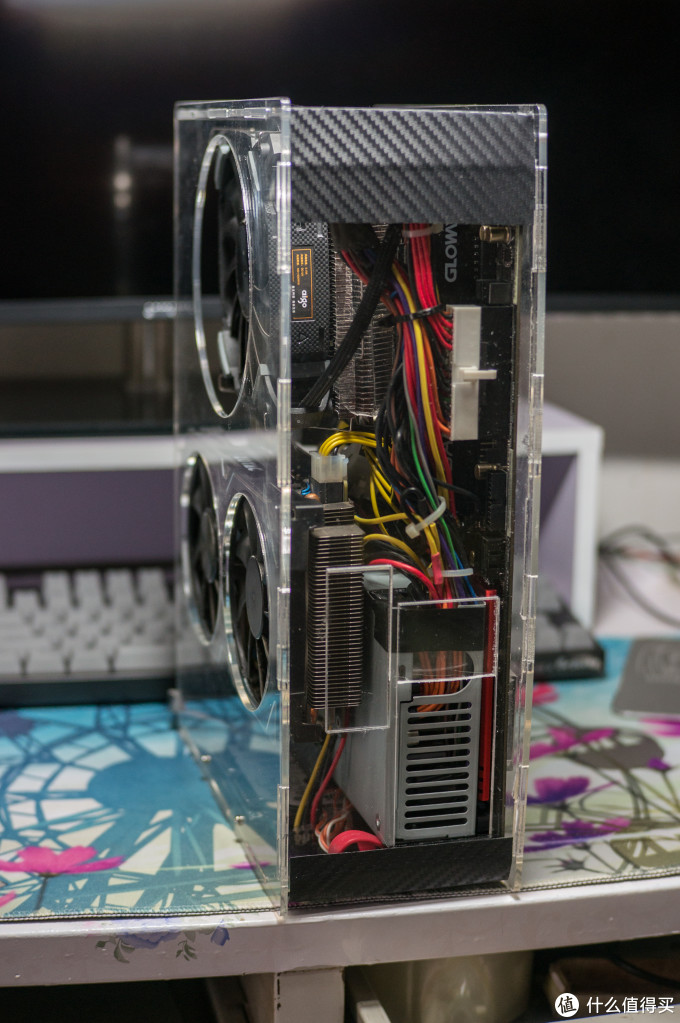

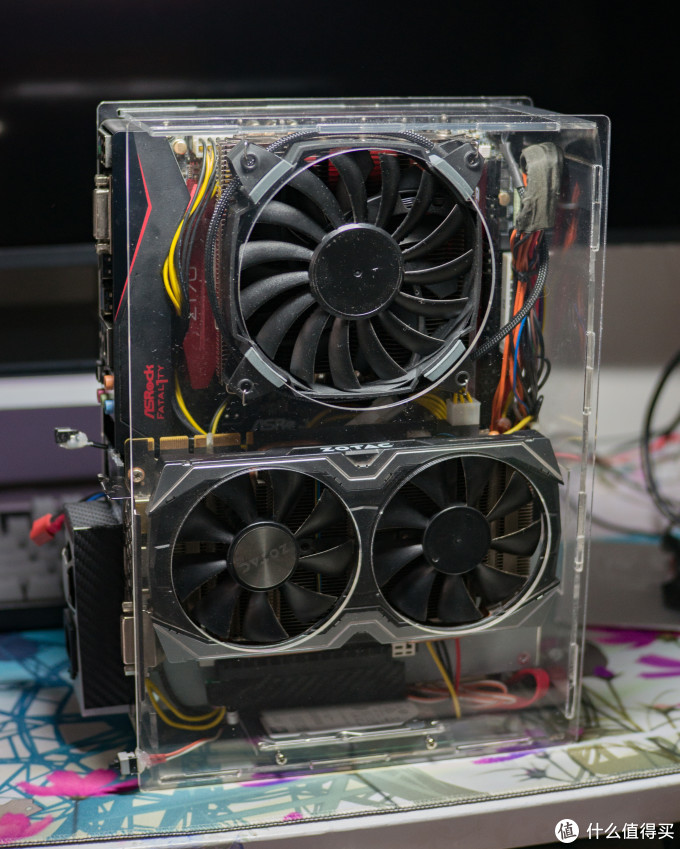

九. 案例

由于电源和图形卡延长线的体积小，大大提高了机箱的空间利用率

整机尺寸为32 * 22.6 * 10cm

①与直接使用丙烯酸键合相比，使用拼接结构可大大提高强度和刚度

②实际的3mm亚克力板为2.8mm，激光纵切线宽度为0.2mm，注意尺寸

③由于主板背面和散热器上的螺钉过大，建议在这些位置打孔

④由于上述原因，上，下面板在实际组装时都是过盈配合

⑤图形卡最初设计为具有支撑，但是发现图形卡可以通过电源，前面板和延长线的大小完全固定，并且电源相同.

⑥使用3mm压克力板，价格便宜（40免费送货）

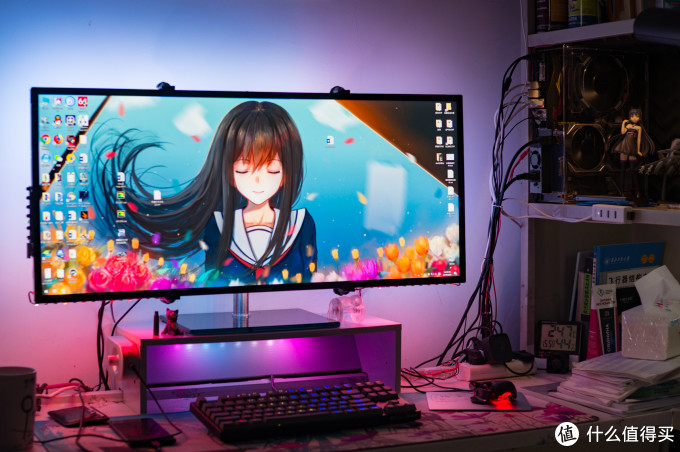

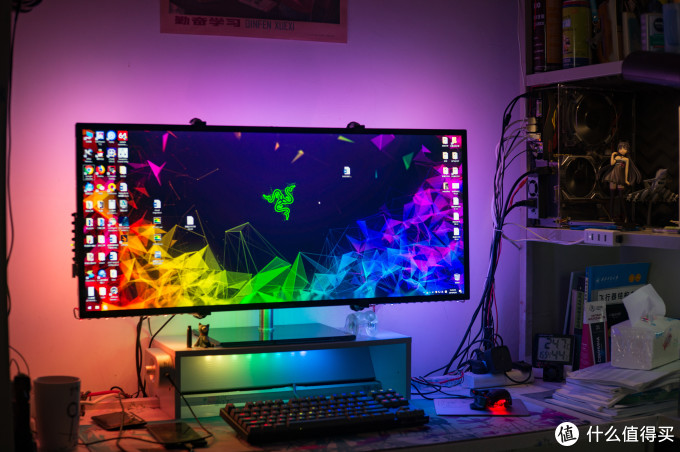

近几张桌面照片
