ITX主板已准备就绪，可以看到小板发生了什么

●Thin-ITX主板已准备就绪，可以查看小板的情况

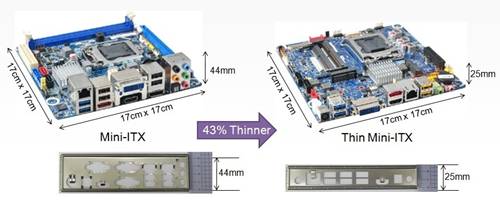

Iceman Cooler的Mac mini改装套件需要Thin-ITX主板. 那么什么是Thin-ITX主板？众所周知，主板类型分为E-ATX，ATX，MATX，u-MATX和ITX. ITX板类型的尺寸为17cm * 17cm. Thin-ITX和普通ITX在面积上没有区别. 差异体现在这种“薄”的厚度上.

为Mac mini-Thin ITX主板找到了合作伙伴

如此纤细的Mac mini

Thin-ITX主板的背面I / O接口高度比普通主板低，并且内存插槽是笔记本电脑的内存插槽. 这样，准平台的高度就比普通主板搭建的平台要低，适用于某些超薄机箱. 然而，Thin-ITX板式主板毕竟是利基市场，因此产品数量并不多. 幸运的是，我们找到了非常适合的Thin-ITX主板，即技嘉B75TN.

采用Thin-ITX设计的技嘉B75TN可用于AIO安装.

技嘉B75TN主板设计用于超薄机箱. 随着一体机的普及，组装一体机已成为一个不错的选择.

技嘉B75TN

技嘉B75TN主板基于Intel B75芯片组，并采用ITX主板设计. PCB方面延续了传统的技嘉“技嘉蓝”配色方案. 小型主板到处都是各种组件和插槽，这是质量和规格的保证.

LGA1155接口和内存插槽

基于Intel B75芯片组的技嘉B75TN使用LGA1155基本设计，可支持所有SNB和IVB CPU. 前面提到了内存插槽，因为必须注意平台的高度，因此主板采用笔记本DIMM DDR3内存插槽设计并支持双通道.

磁盘接口和扩展插槽

就磁盘接口而言，主板配备了4个SATA接口，其中一个是SATA3接口，另外3个是SATA2接口. 在扩展插槽方面，主板提供了PCIE x4接口. 但是，考虑到此主板提供的超薄PC安装，似乎没有使用此扩展插槽.

mPCIE和mSATA插槽

轻薄的主板必须具有与轻薄的硬件相对应的设计，因此我们可以在主板上同时找到mPCIE和mSATA插槽.

后I / O接口

从这个角度看，Thin-ITX主板的“瘦”位置一目了然. 在背面I / O接口方面，主板配备1个RJ45网络接口，HDMI / DP视频输出接口，4个USB3.0接口和模拟音频接口. 对于超薄PC，太多的接口是没有意义的. 接口就足够了. 此外，主板使用外部电源适配器供电，因此背面I / O区域中也有电源适配器接口.
