玩家共享: 透析TZ68A +平台I5-2500K基本超频示例

英特尔的CPU开发是一个从追求高时钟速度到高效率的过程. 从Conroe微体系结构时始，英特尔拥有成熟的制造工艺和高结构效率. CPU发热量低，并具有强大的超频空间. ，然后介绍了Nehalem体系结构，介绍了QPI总线（类似于超级传输），集成内存控制器，高端和3通道内存设计等，并对HT（超线程）技术进行了升级并进行了介绍. 再次;在SNB时代，新环形电话的引入和各种新功能的添加使Intel CPU更加强大. 普通用户无需大幅超频即可享受可靠的性能. 尽管SNB内置时钟发生器无法对FSB进行超频，但是超频仍可提高有限型号CPU的性能，因此具有K的处理器已成为超频者的玩物. 其中，i5 2500K的价格已接近市场，许多玩家会选择此处理器进行超频. 在对i5 2500K超频之前，让我们看一下具有超频功能的映泰TZ68A + Z68主板.

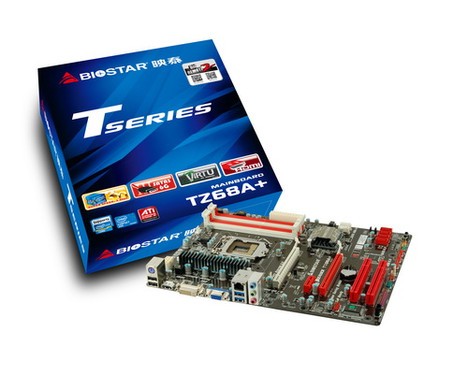

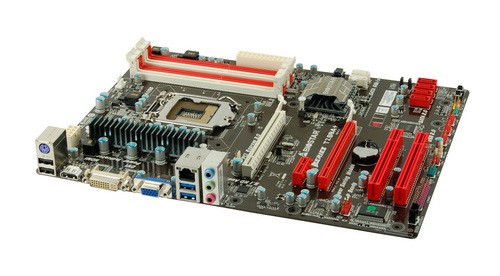

映泰TZ68A +主板采用标准的ATX尺寸，全固态电容器材料设计，基于Intel Z68单芯片设计，并支持Intel LGA1155接口的第二代智能核心处理器. 主板提供视频输出功能. 主板本身提供两个SATA3磁盘接口，支持多种RAID模式，并支持Intel磁盘智能响应技术.

在电源部分，映泰TZ68A +采用5相电源设计，所有固态100％X.D.C固态电容器均符合Intel VR12电源标准. 映泰TZ68A +主板提供4个DIMM插槽，并支持双通道DDR3内存. 内存可以超频到2133MHz. 如果稍微超出外部频率，则可以达到2200MHz. 设置了内存电源的单独相，以确保内存可以在高频下工作. 稳定. 在磁盘方面，映泰TZ68A +提供4个SATA2和2个SATA3磁盘接口. 映泰TZ68A +主板除了提供1个PCI-E x1插槽和2个PCI插槽外，还提供2个PCI-E x16 2.0图形卡插槽，可以支持双卡模式.

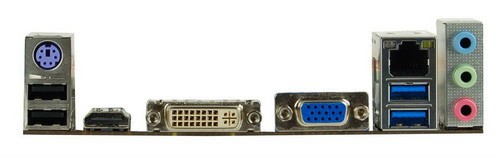

在输出方面，映泰TZ68A +主板具有丰富的I / O接口，2个USB2.0 + PS / 2，HDMI + DVI + VGA视频输出，2个USB3.0，RJ45千兆网卡，6通道高清高清音频输出. 支持VIRTU核心图形卡动态切换技术是我们今天将展示的TZ68A +的神奇力量！

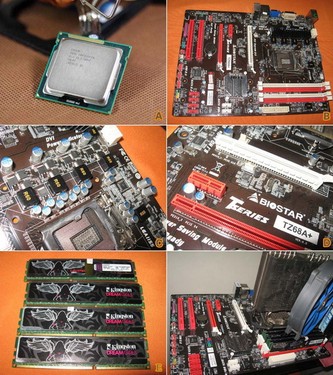

SNB（桑迪桥）I5-2500K @ 4C / 4T 3.3G 100Mhz * 33X，后缀K不能锁定乘法器. 内置HD Graphics3000核心显示器，48SP，动态频率850Mhz〜1100Mhz

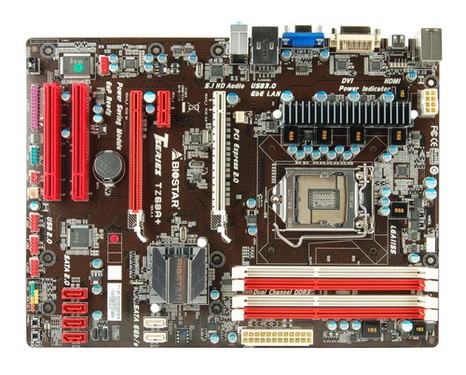

Biostar TZ68A +（Intel Z68芯片组）P67和Z68可以向上调节，以限制CPU型号的倍数和内存频率； H67，H61无法做到这一点，5相电源设计，0.6uH铁氧体（铁氧体）全屏蔽电感+ 3Mosfet * 5，固态电容器布局，CPU电源部分为8pin，对应超频电源需求，双PCI- E2.0 X16图形卡插槽，白色为16倍速，红色为4倍速，AMD（ATI）CrossFireX授权已打开，I和A主板可以设置为不同的速度

海神神地带2GB DDR3-1600 * 4

CPU具有内置图形卡，因此在当前实验中不需要单独的图形卡:

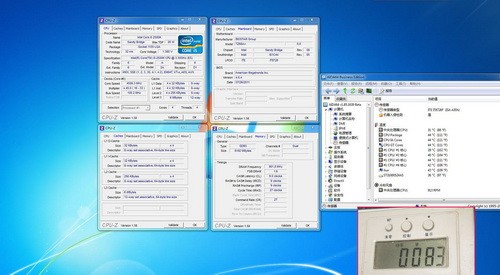

SNB K后缀CPU并不限制Z68和P67主板上倍频器的调整. 可超频多少取决于身体状况和运行情况: SNB超频原理是通过破解TDP来实现的. 计算需要能量，无论电压控制性能如何，待机功率值，满载功率值都会上升，电流从3.3G超频到4.5G，待机功率值83W（不包括显示屏）CPU待机温度44℃，电压和频率是温度升高的主要原因:

BIOS状态:

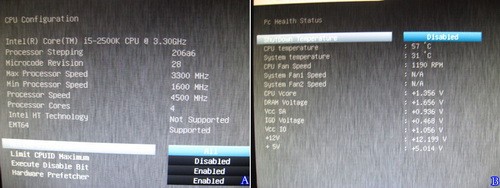

A. BIOS信息显示CPU超频至4.5G，可以看到初始频率为3.3G，型号为2500K

B. BIOS待机是中等或高于CPU的负载，这与Windows桌面待机完全不同. 因此，温度很高，PWM风扇会自动以最高速度工作；您还可以在BIOS项中查看每个通道的电压值.

每个CPU都有不同的外观. 如果体格达到上限，则不会努力工作. 此2500K体格不好，上限为4.8G. 不管它有多高，都会产生可怕的电压和热量. 值得在发热时适当使用它. 如果温度过高，从新手调整的角度来看，CPU的处理速度以及崩溃，自动关机等都会降低，对于初学者来说很方便: [不同制造商的BIOS具有自己的优势]

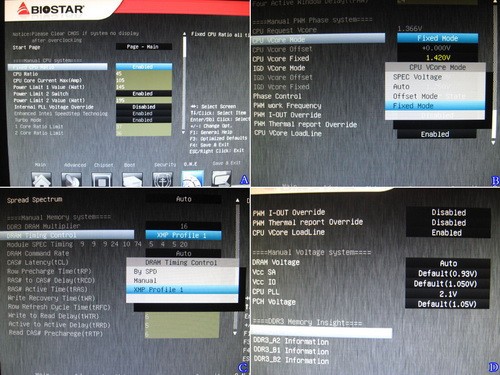

A. 引导或重新启动时，按DEL进入BIOS> O.N.E>固定CPU比率>启用> X

X = CPU倍频，建议逐步增加； CPU乘数* FSB =最终频率. SNB I5-2500K当前设置= 100Mhz * 45X = 4500Mhz @ 4.5G

>功率限制1值（瓦）> 145W

> Power Limit1 Value（Watt）> 195W如前所述，SNB超频是为了破解TDP原理. 如果能量不足，它将长时间无法连续工作至设定值. 例如，由于这个原因，一些网民会在满负荷时降低频率. 到达的内容将在以后的教程中进行解释，以方便消化.

B. > CPU核心模式>固定模式> X

X = CPU电压值，Fixed Mode是直接设置，直观，Offset Mode是将值增加到基本电压之上，新手容易滥用，通常电压控制在1.4V以内，无论多高，有一定的风险<

C. > DRAM Timing Control> XMP Profile1 = XMP内存设置值. 如果内存没有XMP认证，请手动设置. 选择BY SPD是最安全的，并且可以调整“手动”手动模式以获得最佳性能. 请注意，BY SPD将涉及其他平台上的分频. 如果内存频率不增加，则无需增加内存电压值.

D.>手动电压系统> Vcc SA，总线，PCI-E，内存控制器电压值设置，默认电压可以稳定而不增加该值.

> Vcc IO是一个相对较深的设置，通常它可以稳定，其值没有调整，我将在后面讨论

> CPU PLL锁相环电压值设置更为关键. 频率增加通常需要不同的范围来增加此项. 相反，超频很容易失败，并且设置值不应太高. 更深入地讲，我稍后再讨论:

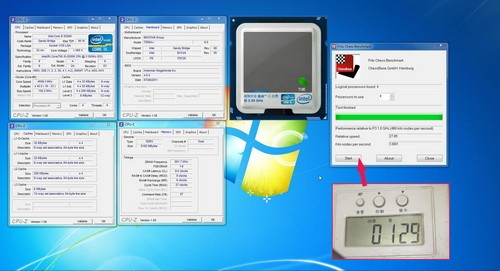

I5-2500K超频至4.5G，国际象棋CPU得分为13001，默认值为10178.

在国际象棋测试期间，主机的典型功率值为129W. 此时不要太开心. 超频不是那么简单:

LinX可以使所有CPU内核完全满负荷工作.

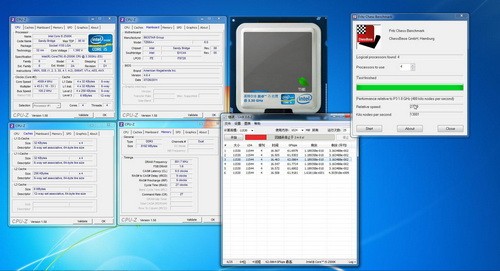

在LinX满载计算中，计算第六次出现错误. 仔细看一下LinX GFlops值也是不稳定的，那么在综合环境中使用当前的超频状态仍然存在风险.

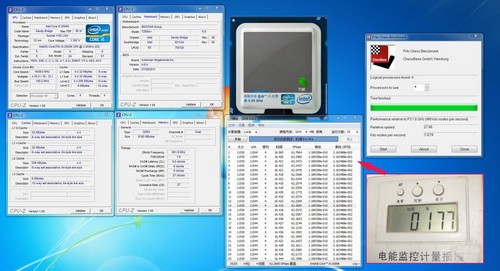

通过比较CPU-Z信息，可以发现我稍微提高了CPU内核电压值，然后通过了LinX野蛮复制机测试. GFlops值稳定，在实际运行期间主机功率值达到177W. 即使电压升高，也要进行满载测试. 这会导致功率略有增加，实际上负载比象棋大得多. 内存频率未调整，因此只有CPU受超频影响. CPU已经通过LinX测试基本宣告超频成功. 经过3天的微调，电压比低于该数字，并且没有问题. 超频稳定后，应适当降低每个电路的电压. 执行详细的测试以在性能和节能之间取得平衡.

映泰TZ68A +主板具有丰富的I / O接口，在超频方有明显优势，可以完美实现智能图形切换，更加智能. 喜欢它的朋友不妨检查一下.
