本文只是依照MTK MT8163 7.0框架移植进行的实际操作，基于驱动代码已经ok的情况下，并没有考虑到调试层面，如有需要必须抓log等各种方法进行调试！

GT9xx驱动及驱动文件简介

1.GT9xx驱动基本信息

2.驱动文件说明

驱动移植step by step

3.touchscreen中driver复制及makefile Kconfig修改

4.硬件电路及gpio配置

5.dts defconfig中配置tp信息

GT9xx驱动及驱动文件简介

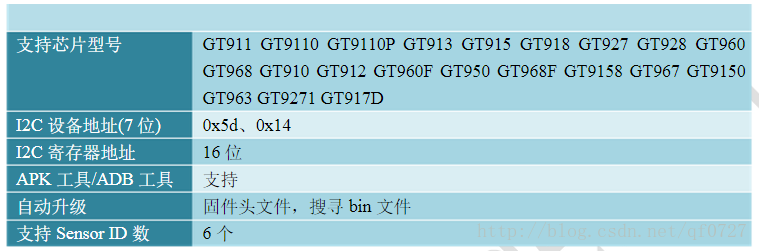

1.GT9xx驱动基本信息

2.驱动文件说明

kernel-3.18/drivers/input/touchscreen/mediatek/GT9XX$ find .
.
./gt9xx_extents.c
./Kconfig
./include
./include/tpd_gt9xx_common.h
./include/firmware1
./include/firmware1/gt9xx_firmware.h
./include/config0
./include/config0/gt9xx_config.h
./include/firmware0
./include/firmware0/gt9xx_firmware.h
./include/config1
./include/config1/gt9xx_config.h
./gt9xx_update.c
./gt9xx_driver.c
./goodix_tool.c
./Makefile

（1）gt9xx_driver.c :驱动主功能文件，用来初始化触摸屏、实现驱动的挂载、读取上报坐标、休眠唤醒处理等触摸屏驱动的基本功能。

（2）./include/config0/gt9xx_config.h：存放CTP_CFG_GROUP数组及TP的配置信息，一般为TP厂提 供的(*cfg或*txt)文件里面的内容，tp参数调试好根据sensorID替换数组里面的内容即可。目前我们代码生效的是./include/config0/gt9xx_config.h（调试tp参数改这）

（3）./include/tpd_gt9xx_common.h：驱动头文件，包含驱动中要用到的一些宏和常量的定义、外部变量和函数的声明等。8163依赖8163依赖

（4）./include/firmware0/gt9xx_firmware.h：tp固件，汇顶提供

（5）goodix_tool.c：驱动中用于支持gtp_tools.apk工具和ADB工具的文件，该工具可以在装成整机后再在Android上层对触控IC进行测试、调试、检测等功能，强烈推荐在驱动中增加此功能，特别是使用COB（触控IC直接layout在主板上）模式的TP时，此工具能极大的方便整机上的TP调试

（6）gt9xx_update.c：驱动用于支持固件升级的文件，对于触摸屏驱动来说，该文件不是必需的。

（7）Kconfig：GTP的一些变量宏定义，依赖于TOUCHSCREEN_MTK_GT9XX，tp驱动必须确保config GTP_DRIVER_SEND_CFG为y，out/target/product/hiteq8163_tb_n/obj/KERNEL_O/.config编译完成后，可以在找到相关config，确保此Kconfig中的配置生效，如不一直，彻查编译规则看哪里受影响了（调试期间遇到CONFIG_GTP_DRIVER_SEND_CFG=n是由于默认编译别的tp所致）
