如何制作看似先进的“金属拉丝工艺”？

最近，我看到了Marvel官方可穿戴的Iron Man MK42头盔. 除了具有触敏的开合机制外，还可以恢复金属刷牙效果，这很令人担忧〜

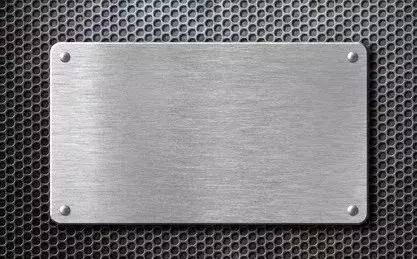

使用金属拉丝工艺的金属壳在生活中变得越来越普遍. 金属拉拔工艺不仅起到外观和防腐作用，而且使设计的产品具有特殊的坚韧性和美感.

金属拉丝工艺是通过磨削材料在金属表面进行机械运动和化学腐蚀，使工件表面得到一层均匀分布的宏观织构.

通过刷涂处理可以在金属表面获得非镜面般的金属光泽，并且具有非常强的装饰效果. 可用于不锈钢，铝，铜，铁和其他金属产品. 绘图可分为手动绘图和机械绘图.

常见的机械制图包括平压带制图，无纺布辊刷制图，宽带制图，无心磨削制图等. 小编首先带您看看如何绘制它们〜

平压皮带绘图

平压带拉伸是一种常见的拉伸方法. 工件固定在模具上. 砂带高速运行. 皮带的背面有一个可上下移动的气动压块. 带状服装被拉在加工过的金属表面上.

▲将工件放在模具上.

▲按下皮带背面的压块，皮带开始被拉出.

▲让我们看一下皮带背面压块的压紧过程.

平压皮带绘图适用于小面积的平面绘图表面，例如数码相机外壳的绘图，手机外壳的绘图等. 该图中的线型通常是连续的直线模式.

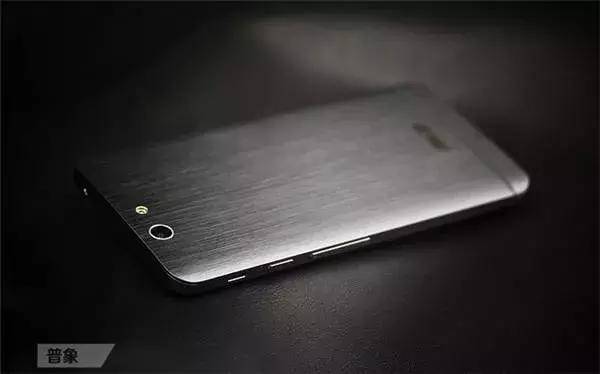

手机外壳的刷毛效果

相机外壳的绘制效果

除自动平面拉丝机外，还有一种机械设备需要手动操作. 原理相似，编辑器也会看一下.

▲

物体不移动，砂带机构移动.

▲握住压块并按下砂带进行拉拔.

无纺布辊刷图

非织造辊刷拉伸是指工件通过传送带通过非织造辊刷输送，并且辊刷以高速旋转以拉伸工件表面. 在绘制时，可以使用辊刷振动和辊刷不振动两种方法，同时可以使用不同的处理速度来产生不同长度的线条图案.

▲滚刷高速绘制.

无纺布滚刷绘画适用于大面积绘画，并且绘画表面可以具有一定的曲面，甚至可以是小的凸台，例如文字徽标等. 通常用于笔记本合金面板，键盘板，手机LCD框架，电池盖，相机保护板等.

宽砂带图

宽皮带绘图是最传统的绘图方法. 皮带高速旋转. 传送带通过传送带对板进行抛光和拉伸. 通常，将不锈钢板，铝合金和其他板制成拉丝半成品以进一步生产. 片状产品.

▲宽腰带图.

▲宽腰带图.

▲砂带高速旋转并牵引.

▲拉丝效果.

宽砂带拉伸适用于平面拉伸金属拉丝手机，尤其适用于板材加工. 通常用于绘制不锈钢电梯门板，不锈钢柜台金属拉丝手机，铝合金底盘等. 以这种方式绘制的线条通常很细且很短，通常称为积雪图案.

无心磨削和拉伸

无心磨削和拉伸是无心磨削方法. 所使用的磨料产品是无纺编织轮或砂带.

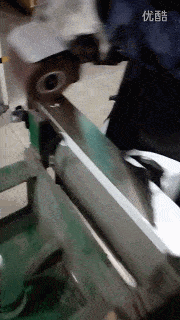

▲拉丝轮用于不锈钢烟机的无心磨削和拉丝.

▲拉丝轮在水槽表面进行无心磨削和拉丝.

无心磨削和拉拔适合于拉制圆形管状工件，例如手柄和手柄. 用这种方法绘制的金属丝图形通常是短金属丝图形，金属丝图形的长度与工件的转速，磨料产品的转速和磨料产品本身有关.

不同的拉丝方法会产生不同的线粒. 通常，拉丝晶粒可以分为直纹，随机纹，波纹和螺旋纹.

直纹

混乱模式

波纹

旋转模式

最后，我必须向您展示通过金属拉丝工艺加工的产品多么美丽！
