介绍完整的层压工艺[Premium PPT]

什么是完全适合的？从屏幕的结构上，我们可以将屏幕大致分为三部分，从上到下分别是防护玻璃，触摸屏，显示屏. 并且这三个部分需要层压，根据层压的方式，可以分为两种类型: 全层压和框架层压. 框架贴纸也称为口语胶，即只需使用双面胶带固定触摸屏和显示屏的四个侧面即可；显示屏和触摸屏之间存在空气层. 完全层压技术使用水胶或光学胶将显示器和触摸屏完全粘合在一起，没有任何缝隙. 目前，Apple iPhone，三星S系列，Mi 2，Nexus 7，Ascend D1四核，koobee i90，Coolpad 8730和Huawei Honor 2等高端智能手机均使用了全功能技术. 双面胶带CG OCA / LOCA CG TP TP LCM LCM框架贴纸完全贴合与传统框架贴合过程相比，完全贴合工艺优点: ？更好的显示效果. 全贴合技术消除了屏幕之间的空气，可以大大减少光的反射，减少透射光的损失，提高亮度，增强屏幕的显示效果. ？屏幕隔离灰尘和湿气. 普通层压方法的空气层容易被环境灰尘和水蒸气污染，从而影响机器的使用；在完全层压的OCA胶填充间隙的同时，显示面板和触摸屏紧密贴合，灰尘和湿气无处进入，从而保持了屏幕清洁度. ？减少噪音干扰. 触摸屏与显示面板的紧密结合可以提高强度，全层压可以有效减少噪声对触摸信号的干扰，提高触摸操作的流畅度.

？使身体变薄. 全层压屏幕的机身更薄，触摸屏和显示器采用光学胶进行层压，仅增加了25μm-50μm的厚度；比普通的层压方法薄0.1mm-0.7mm. 简化组装. 完全安装模块和整个机器的组件可以通过卡扣或锁紧螺钉直接固定，从而减少了因安装偏差而引起的组装问题，同时简化了组装过程并降低了组装成本. 同时，它有助于狭窄的框架设计，框架可以更窄. 与传统的框架安装工艺相比，全装配工艺的缺点: 该工艺复杂，产量低，返工困难，成本高且投资大. 全装裱技术的发展方向？ Incell技术？威耐科技？ OGS / TOL技术？传统技术（GG，GG2，GF，G1F，GF2，GFF等）完全适合的技术发展方向1. Incell技术是指将触摸面板的功能嵌入到液晶像素中（即嵌入）的技术. 显示器内部具有触摸传感器功能，因此原来的3层防护玻璃+触摸屏+显示器变成了带触摸屏的两层防护玻璃+显示器，这可以使屏幕更薄，更轻. 该技术主要由面板制造商开发. 对于任何显示面板制造商来说，技术门槛都相对较高. 目前，In-Cell技术已用于Apple的iPhone 5 / 5s和诺基亚的Lumia系列高端手机.

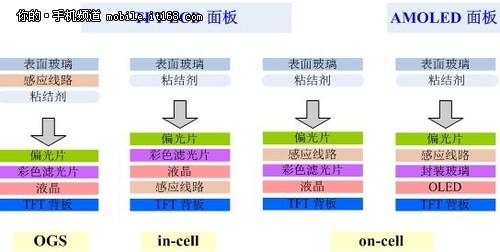

Incell技术的屏幕层: Incell的屏幕由粘合到LCD层的玻璃表面层（LCD层上的触摸屏）组成，共有2层. 传感器CG传感器CG CF CF TFT TFT混合电池Incell Full Incell2. Oncell技术On Cell是指将触摸屏嵌入在彩色滤光片基板和显示屏的偏振片之间的方法，即，触摸传感器安装在液体上相比，In Cell的技术难度已大大降低. 目前，On Cell主要用于三星Amoled面板产品，但尚不能解决因触摸而导致的薄度和颜色不均匀的问题. 三星，日立，LG等制造商在On-Cell结构触摸屏上取得了快速的进步. 在Cell技术的屏幕层上: 触摸玻璃和LCD层通过表面玻璃粘合在一起，共3层. CG传感器CF TFT 3. OGS / TOL技术OGS技术是将触摸屏与防护玻璃集成在一起，在防护玻璃内部涂覆ITO导电层，直接在防护玻璃上涂覆和光刻，因为一块玻璃一次性安装，可以使触摸屏更薄，成本更低. 目前，它主要由触摸屏制造商主导和开发. 努比亚Z5 mini，中兴GEEK和华为Honor 3C都在国内手机品牌中采用了OGS技术.

但是，OGS仍然面临强度和加工成本的问题，两者都需要通过二次强化来加强. OGS技术的屏幕层: OGS层粘合到LCD层incell全贴合技术，共2层. CG传感器CF TFT 4.其他传统的全膏技术GG，GG2，GF，G1F，GF2，GFF等需要粘合两次，厚度相对较厚，且成品率不高. 屏幕渗透性: OGS最好，其次是In-Cell和On-Cell，GFF最差. 轻薄: In-Cell最轻，最薄. 这就是为什么可以使iPhone和P7手机更轻薄的原因之一，其次是OGS和On-Cell，而GFF最差. 屏幕强度: GFF>内置> OGS>内置触摸效果: 严格来说，OGS的触摸灵敏度高于内置/内置，但触摸还与手机系统的基础优化有关，例如带in-Cell的iPhone的触摸体验比许多Android手机都要好. 成本和技术难度: 单元内/单元上更加困难且成本更高，其次是OGS / TOL. GFF具有最低的成本和技术难度，因此主要用于千元机上. 完全层压工艺分类OCA层压OCA（光学透明胶）是用于粘合透明光学组件（例如镜片等）的特殊胶.

要求无色透明，透光率大于90％，粘结强度好，可在室温或中温下固化，固化收缩率小. 它主要适用于小型产品的层压，每个产品都需要打开. 价格昂贵，成本高. 对层压产品的材料没有特殊要求，并且厚度通常为100um，125um，150um，175um. 目前常见的品牌: 日本: Nitto，日立incell全贴合技术，三菱，Rirong，Prince，DIC，Yamazak等. 韩国: LG，TAPEX，ST，YOUR CHON台湾: 长兴，奇美，明基等. 国内: 力旺，华卓等美国: 3M优点: 生产效率高，厚度均匀，无溢胶问题，可控粘合面积，无腐蚀问题. LOCA粘接液态光学透明胶，英文名称: Liquid Optical Clear Clear Adhesive，是一种主要用于粘接透明光学组件的特殊胶. 无色透明，透光率大于98％，粘结强度好，可在常温或中温条件下固化. 同时，它具有固化收缩小和抗黄变的特性. 主要适用于大尺寸覆膜，曲面覆膜或更复杂的结构，较高的墨水厚度或不均匀度
