主力电脑升级，不一样的DELL OPTIPLEX 机箱装机记录

话说自己的主力机已经6年了，Intel Core2 Q8200上网的话而是不错的，但是进行视频渲染慢到无法忍受，5分钟的1080p视频居然要20分钟才能完成，稍微加些特效实时预览一下也要卡得不行。原来是标准机箱，长度刚好多出桌子一点，这也不能忍受，于是选择机箱的长路开始了。

配电脑选机箱很重要么，机箱就是PC的面子啊，更换一次可不容易。纵观行业品类不是太夸张就是太奢华，正漂亮上眼的又太贵。选来选去决定剑走偏锋，采用DELL原厂机箱进行搬迁。DELL的OPTIPLEX系列商务机，工作用过这款，对其印象不错。外观方正稳重，侧板采用免螺丝设计，开启的之后清脆利落，关闭时严丝合缝。电源开关与音箱的细节设计也有看点。

下定决心，先抱回家再说剩下的，由于这是DELL的品牌机箱，很多个别都是专门定制的，从此不可避免的填坑之路在这里开始了。图片众多，我会把机箱改造的细节和留意都标记下来，给喜欢的朋友以参考。

1、整机配置

Intel Xeon E3-1231v3

镁光 DDR3 1600 1.35v 8GB*2(黄马甲)

技嘉 GA-B85M-D3H

OCZ Arc100 240GB

技嘉 GV-N960G12GB

海盗船 RM-650

2、关于机箱

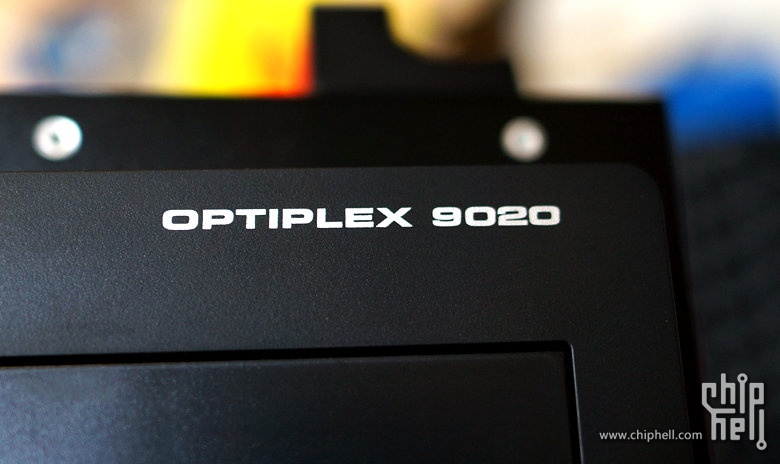

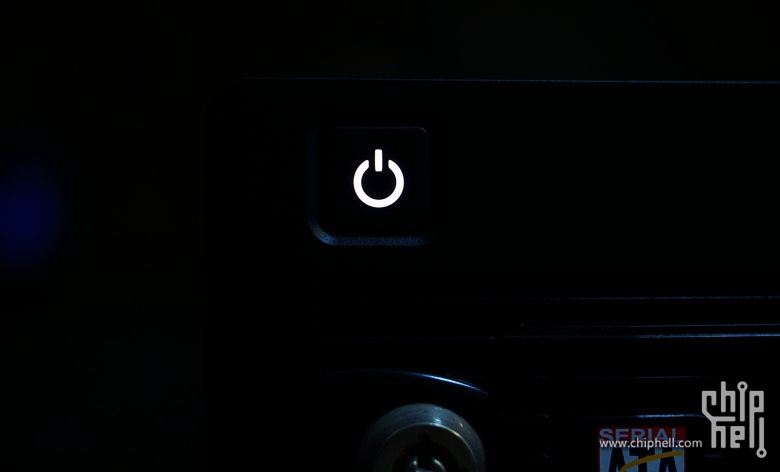

电源钮的光效与做工是比较不错的，这也更坚定了我对这款机箱选用。原机是DELL 9020MT大机箱，但是采用M-ATX主板，机箱三维正好比普通ATX机箱都要小几厘米。很合适今天放置机箱的位置。机箱的顶盖只有左侧可以开启，采用的锁紧机构很给力，扣上严丝合缝，打开轻轻松松。另两侧和机箱是一个C型的整体，很牢固。

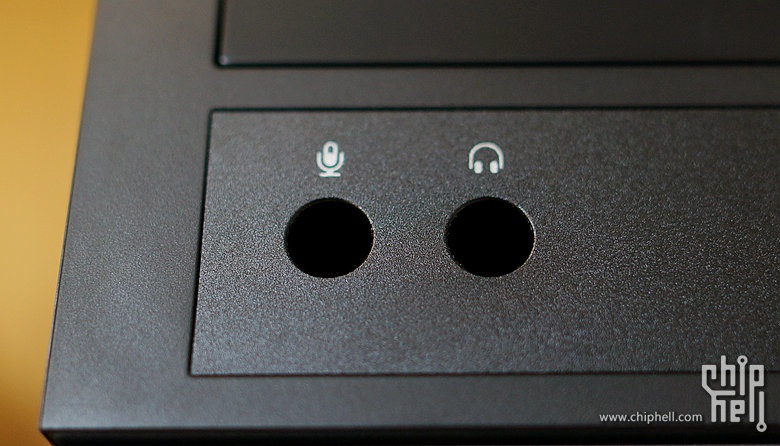

前面板的样子，由于要拆下改造，整理图在最终完成

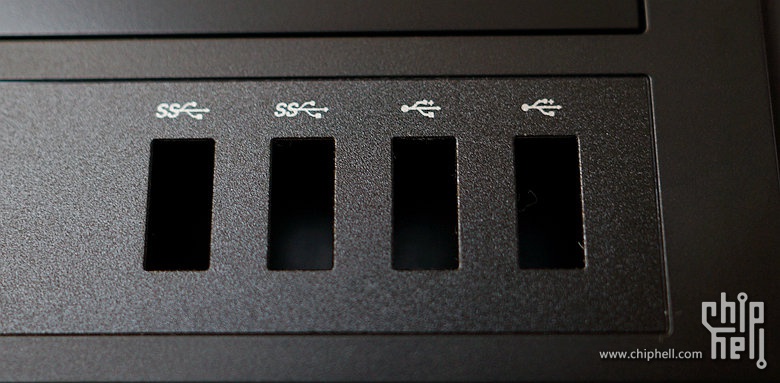

前面板的USB接口，这是拆下后拍摄的。

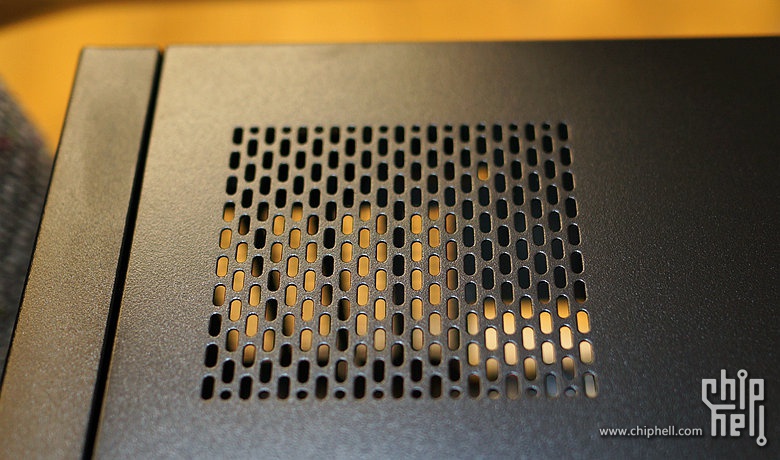

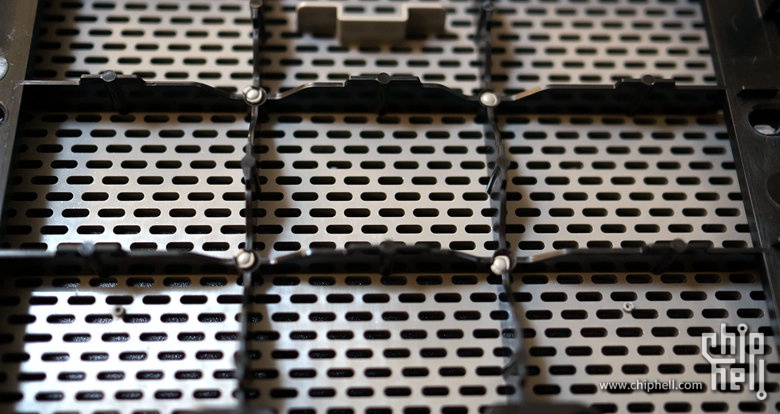

显卡扇热冲孔

手感很好的后盖开关，关闭也很严实。

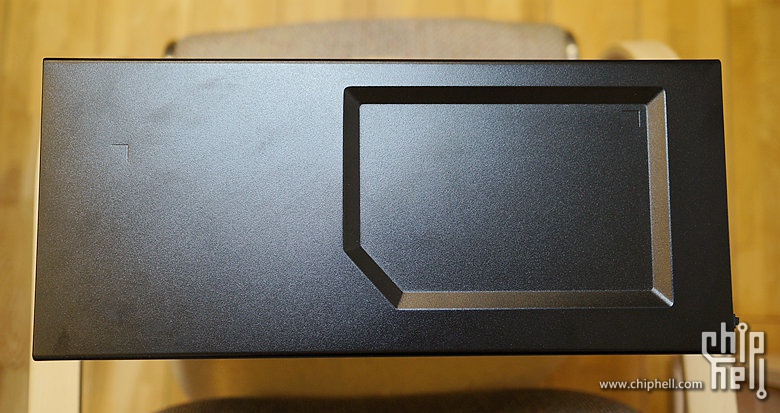

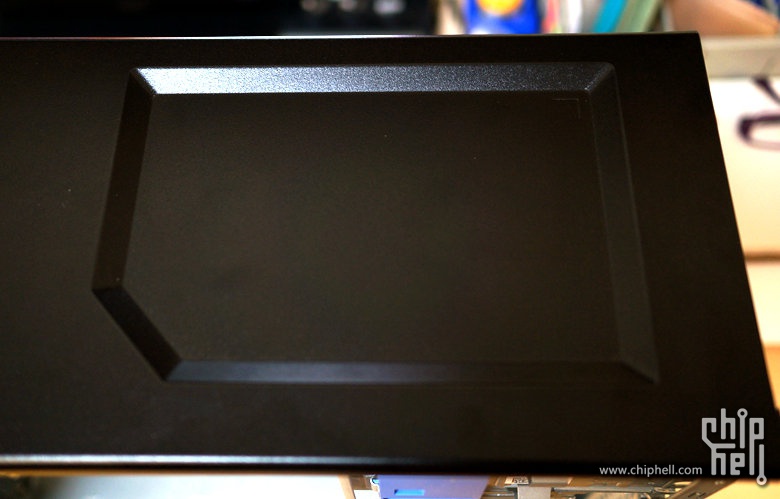

顶部的凹槽很合适摆放移动磁盘等USB设备

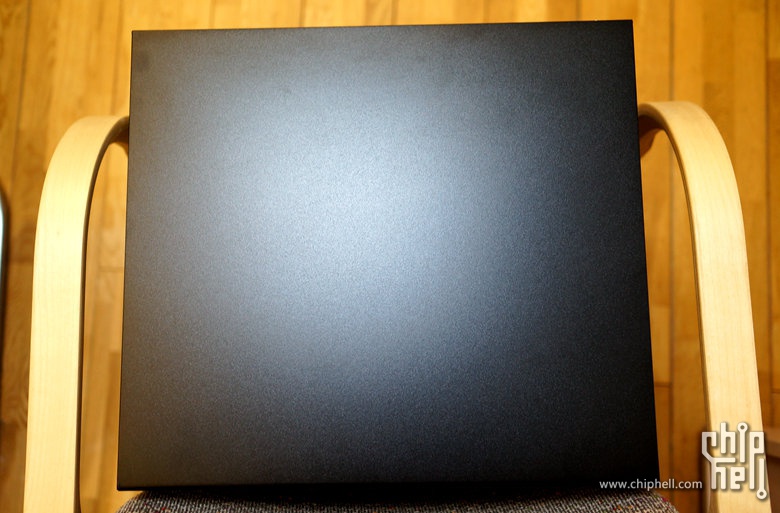

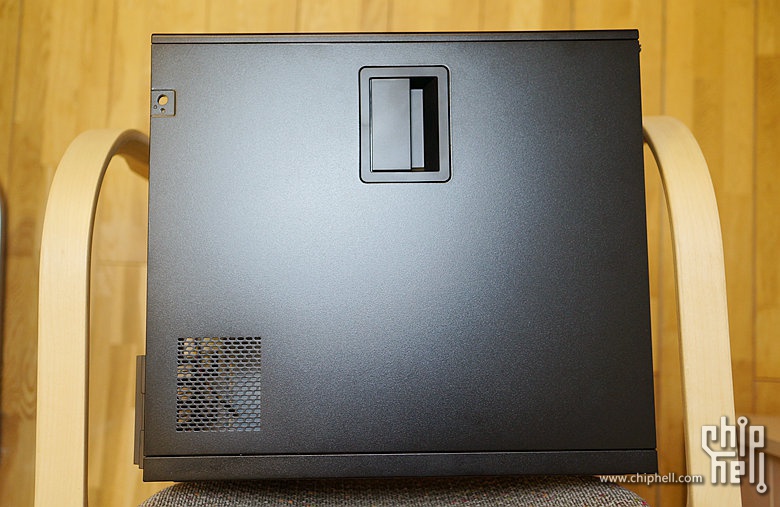

另一侧板与机箱是一个整体，不可拆卸。

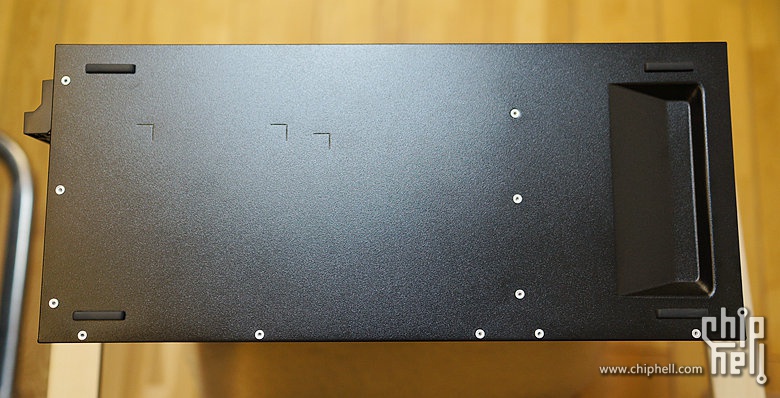

机箱顶部后端还有便于移动的凹槽。

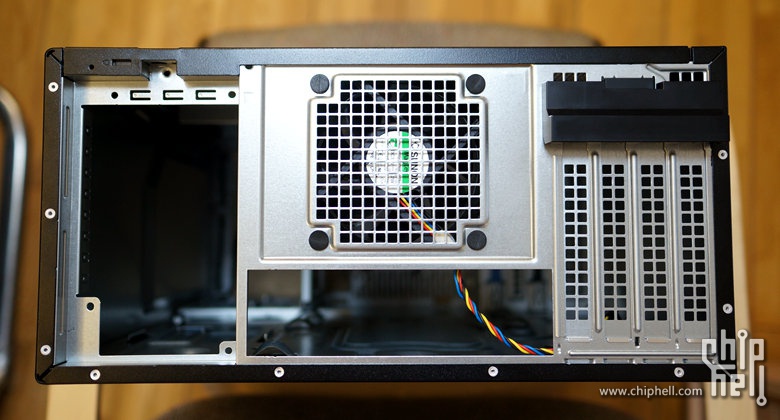

背面的布局，有一颗很给力的机箱风扇。

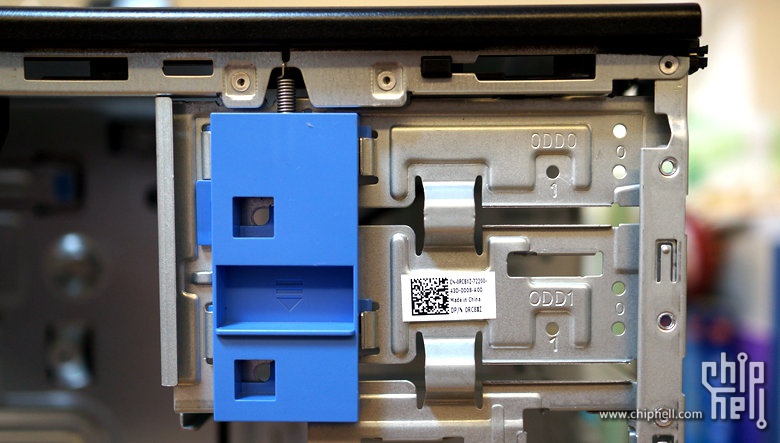

光驱位的免工具拆装设计

凹槽细节。

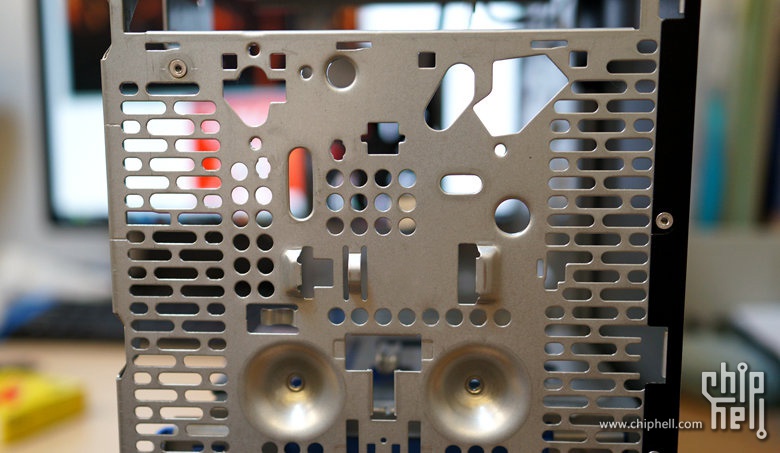

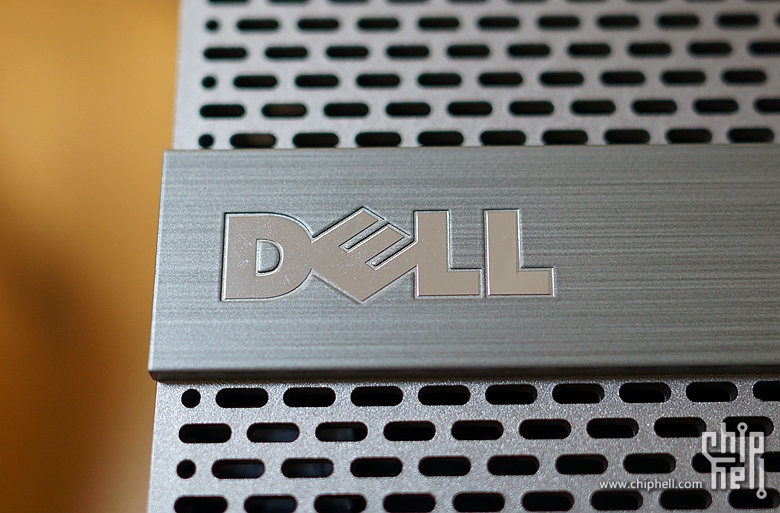

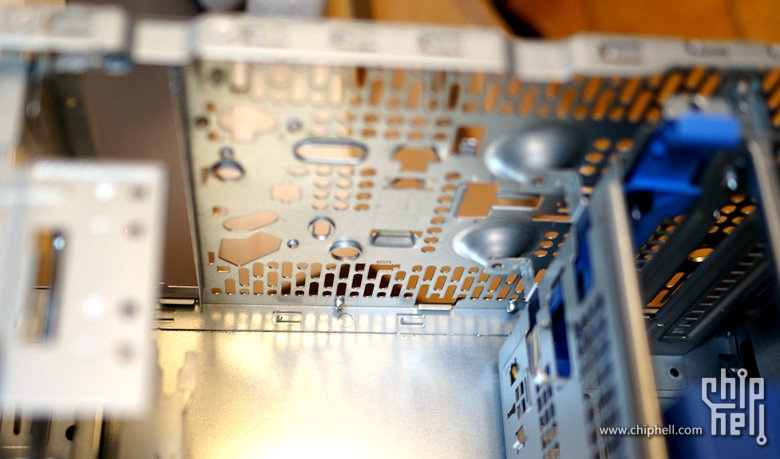

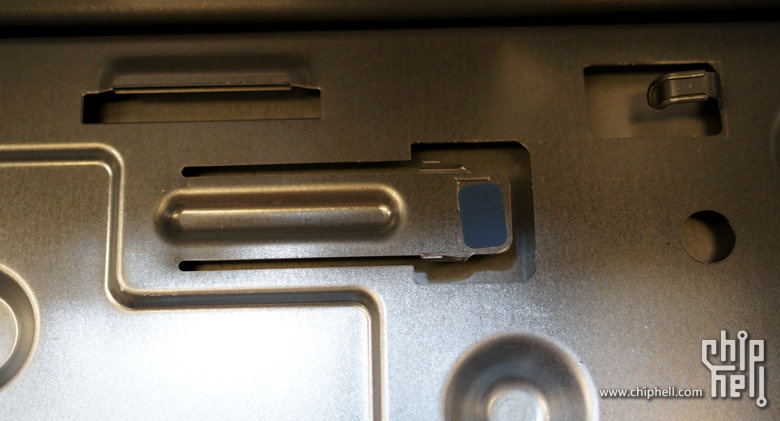

一些机箱的钣金细节

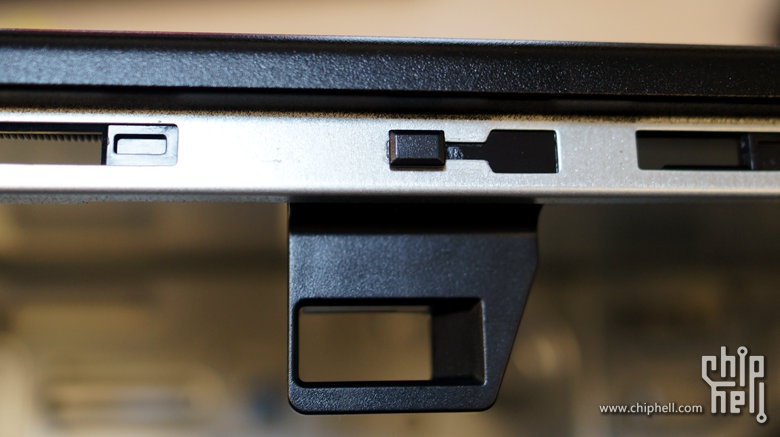

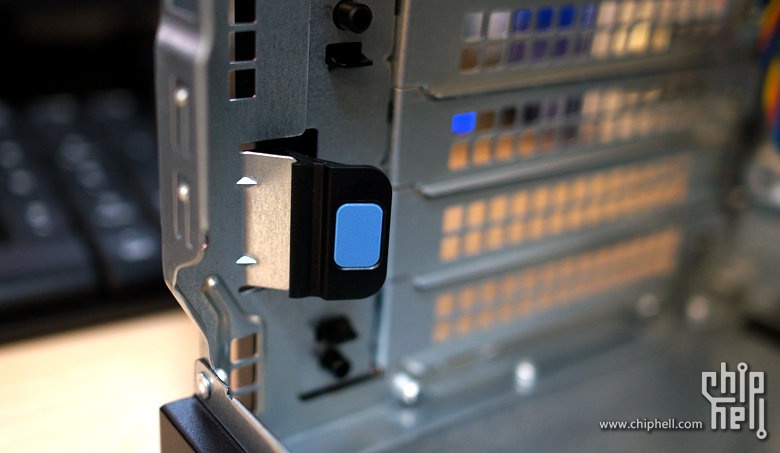

PCI挡板的锁紧设计

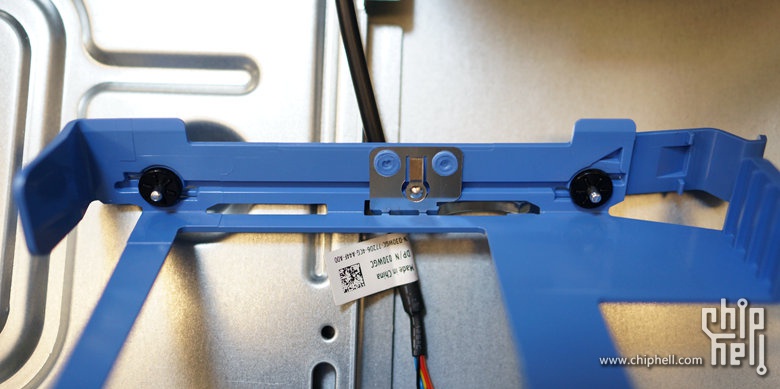

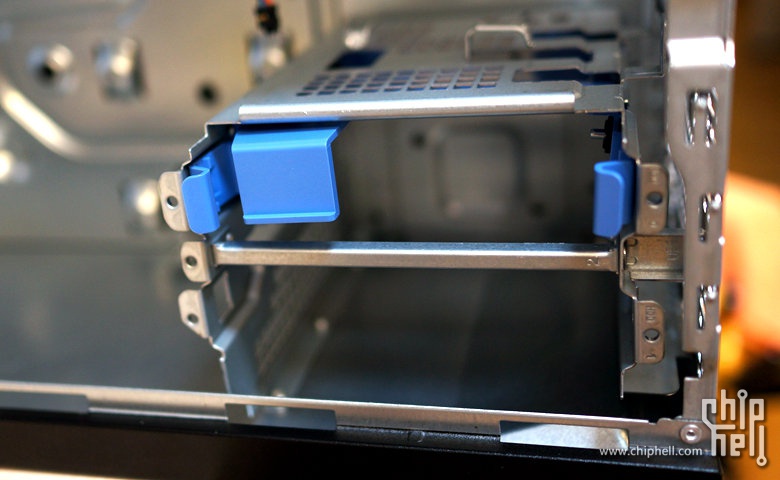

硬盘笼子，这是大坑之一，由于显卡买长了，一会还要重型工具来对抗它。

台湾建准的机壳风扇，磁浮轴承，PBT框架，算是风扇里的大厂了，看起来很壮实。

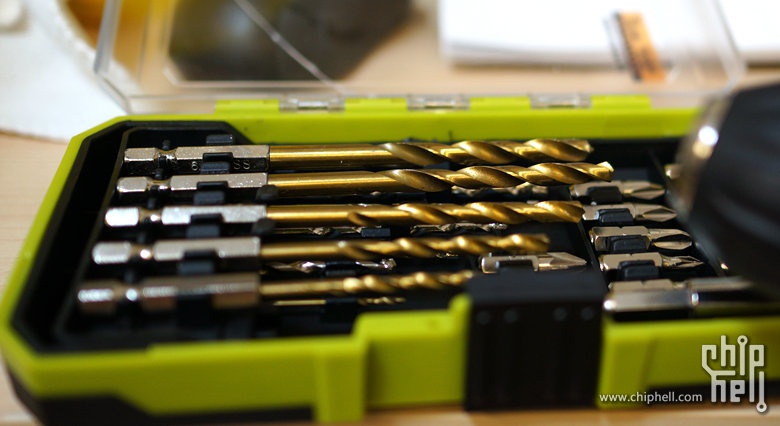

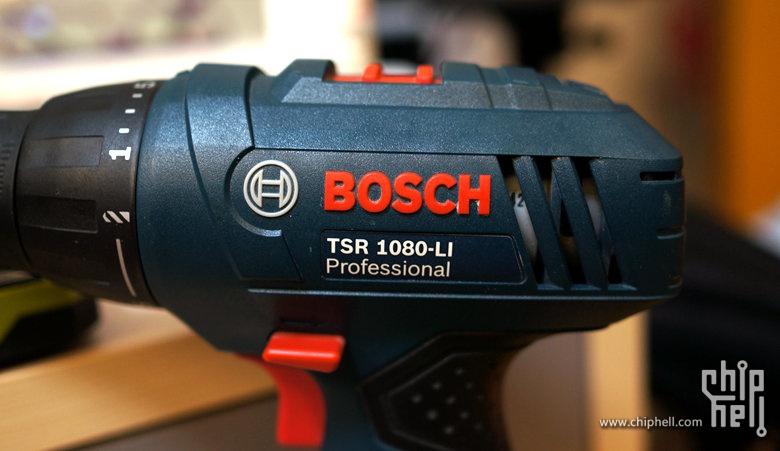

开始用软件拆硬盘笼子了，用了好几个铝制铆钉和钢制卯榫戴尔380台式机加硬盘，拆卸还是费些力气的。

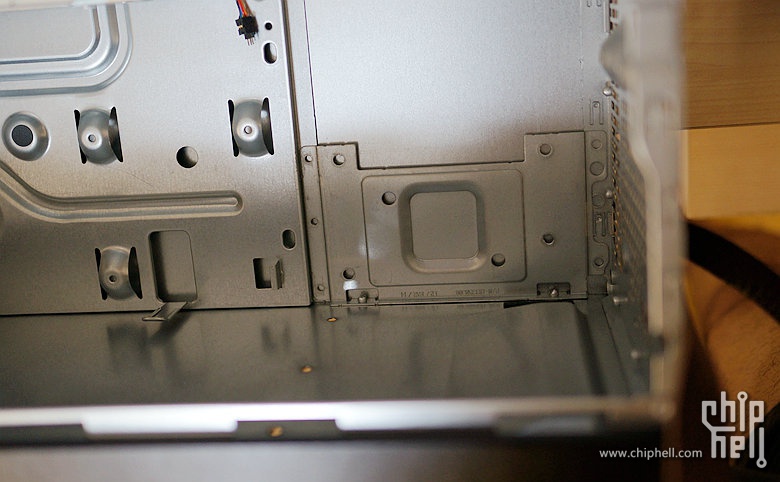

哈哈，拆掉的样子

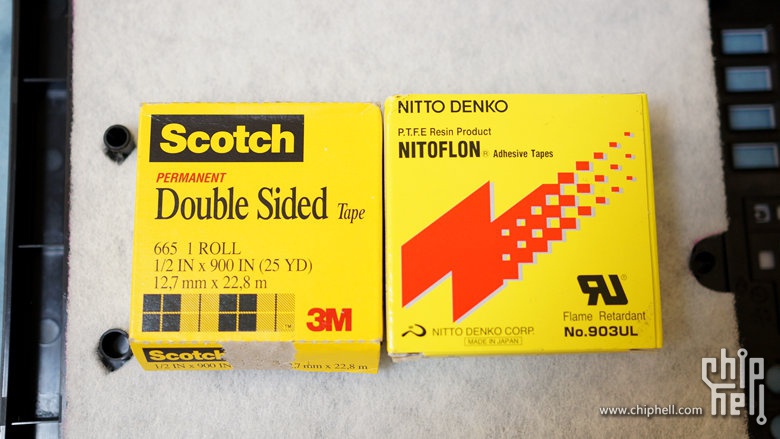

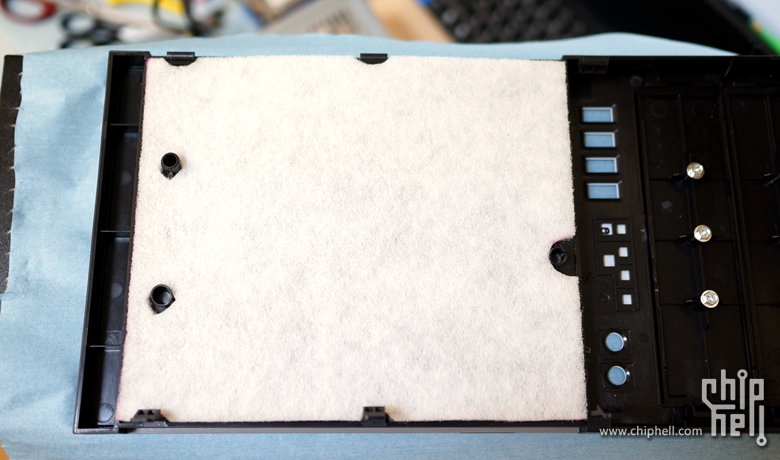

前面板拆卸也容易，看着也有空间，放置块初效过滤棉。NITTO DENKO日东电工的特氟龙胶带很不错，可以用在这些地方，绝缘、润滑都OK。尤其是贴在键盘下，普通板材桌面完全不用鼠标垫了。

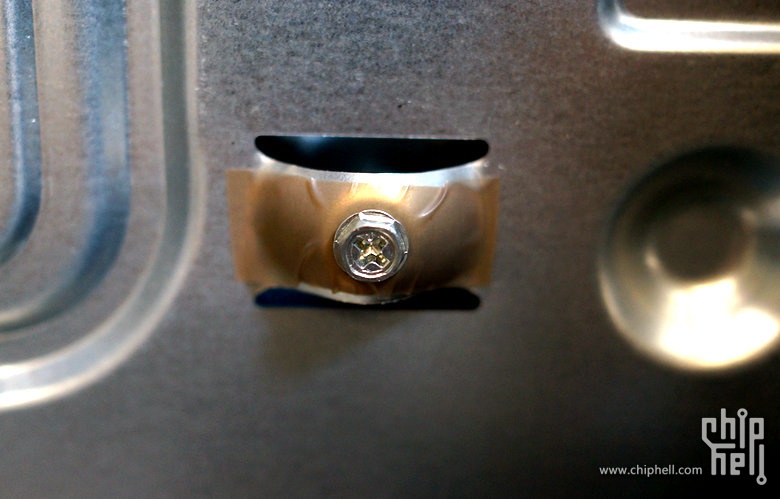

对主板固定位置的改造，凸台周围有些高，虽然看似没问题，但还是减少下固定凸起的绝缘，并不影响主板接地。

机箱风扇采用非标准接口，线序也不对，只有自己再次压线了。

一根根仔细压，很快就好了。

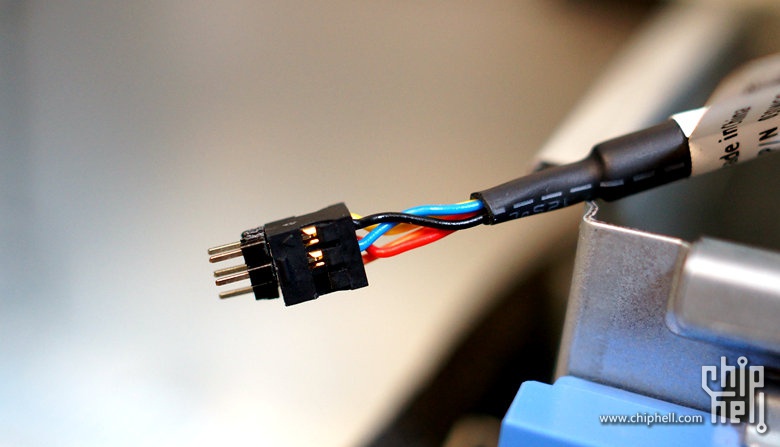

这个电线是主机电源开关的，一会儿要焊接延长线。

线序说明，一般DELL同款或者类似机箱都是一致的

电源指示灯: 橙色+ 蓝色- 发出红色光; 橙色- 蓝色+ 发出红色光;

(普通主板通常不支持电池指示极性反转，怎么接看心情了，等于免费附赠双色电源指示灯啦)

电源开关: 黑色与(红色蓝色),红色与白色始终联通

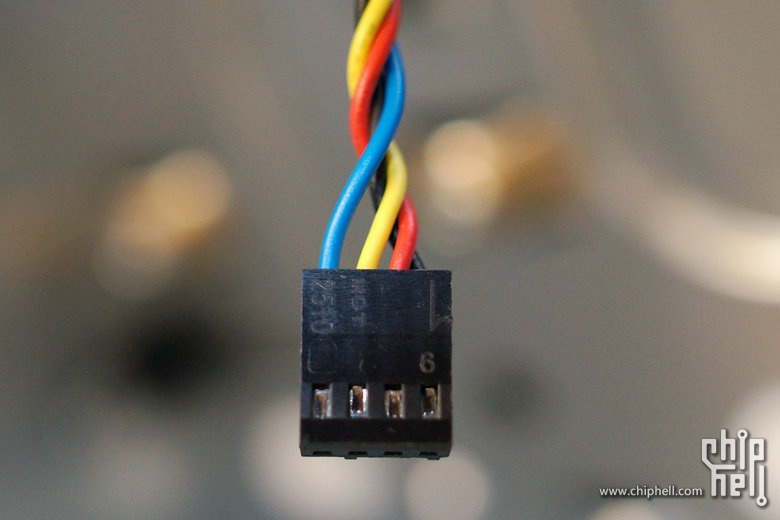

风扇压好PWM接口啦戴尔380台式机加硬盘，注意下线序。和Intel规范颜色有些区别。

以截图方向从左算起，如果是Intel的是(蓝=PWM、绿=SIG、黄=V+、黑=GND)

焊接好延长线了

3、机箱准备的差不多，开始放入硬件啦。

楼主六年没正经装过电脑了，看到今天的硬件发展常常很兴奋，说出奇怪的话还请理解……

例如目前PWM风扇的普及，原来都不用风扇调速器了，直接主板BIOS或者工具控制按照频率自动调速，我还留着几个调速器不知道往那里安装。

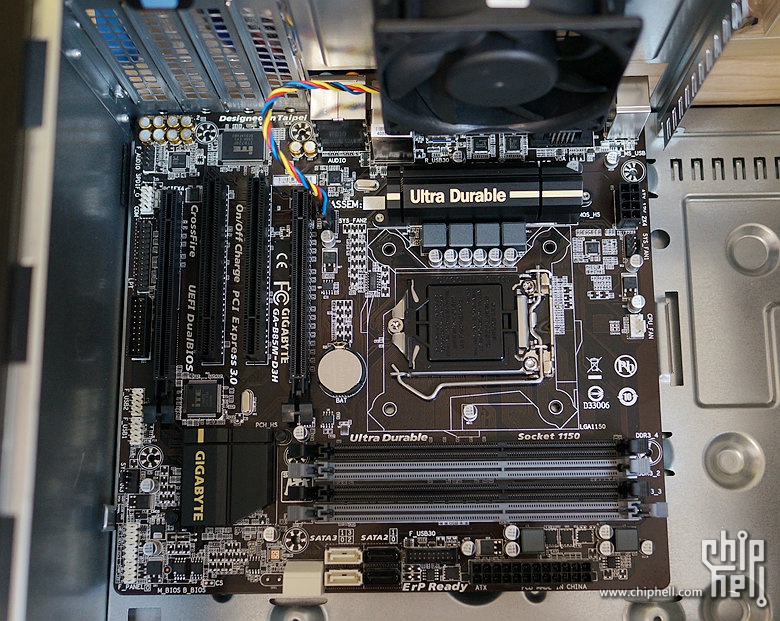

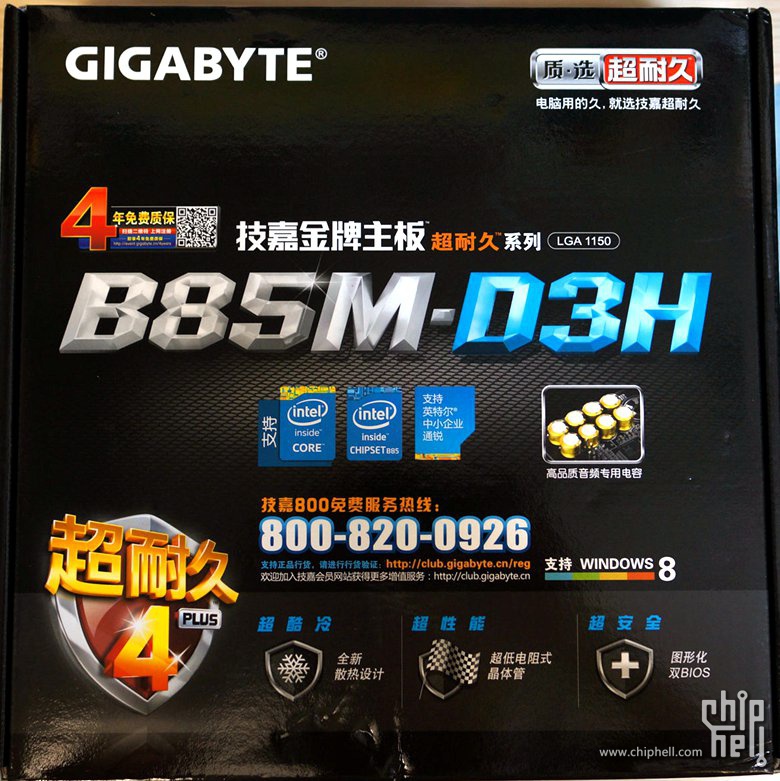

技嘉的MATX板，GA-B85M-D3H，这个型号还算是完整版，缩水不严重，其他的D3V等简化的太厉害

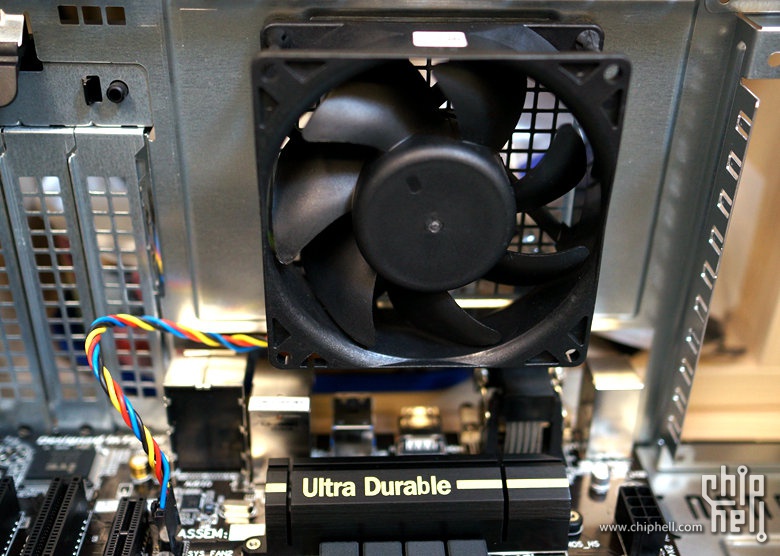

风扇连接到主板上了，这个扇子马达的体积还不小，希望对寿命有帮助。

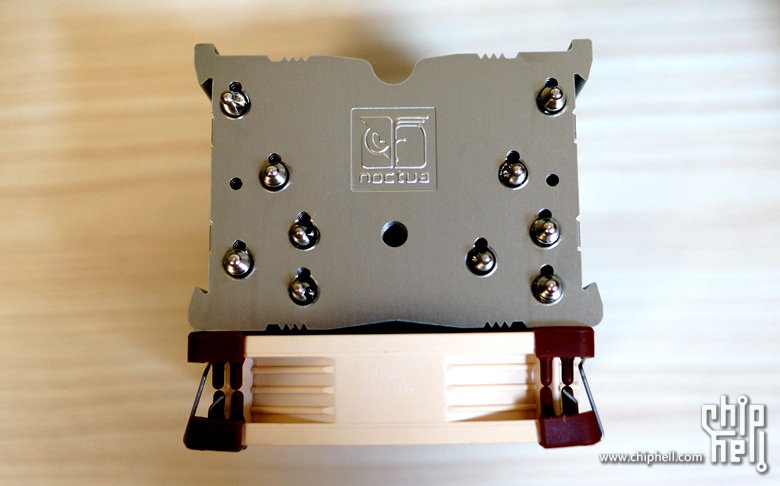

CPU散热采用了传说中的猫头鹰noctua NH-U9S，到手后一看不愧是风冷的典范啊。性能与用料、细节都很好。

还专门列出了中文，不错。

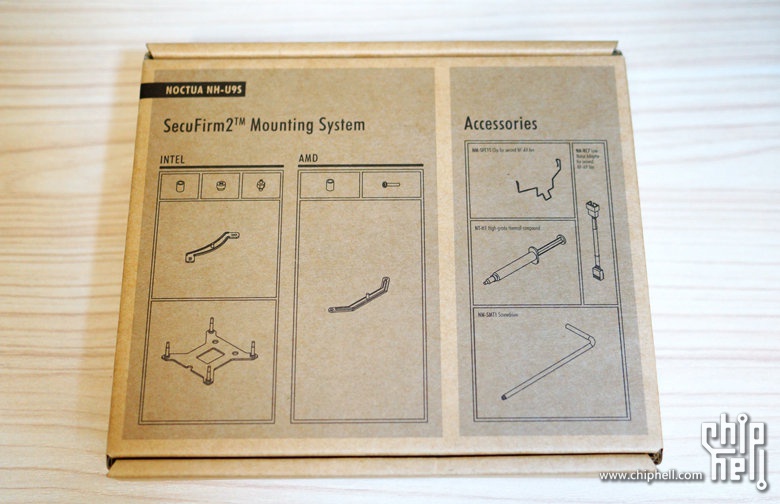

附件盒，配合不同阵营的主板

原来来自奥地利啊

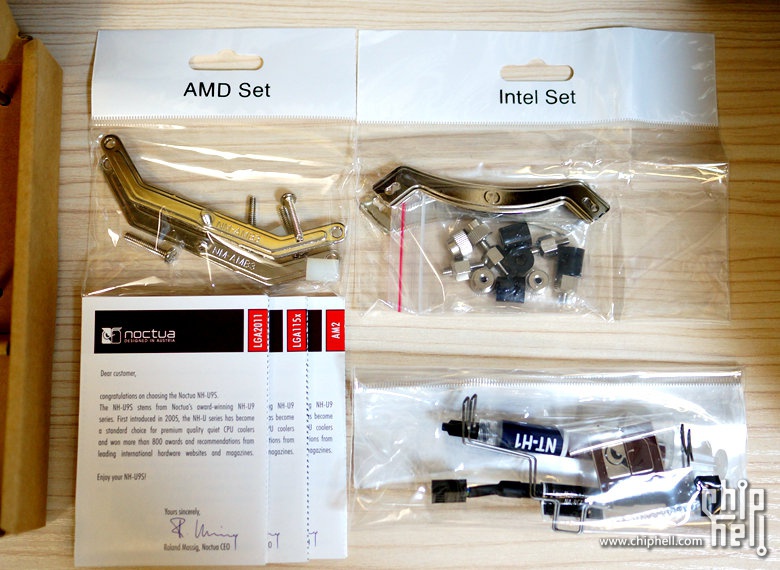

附件包

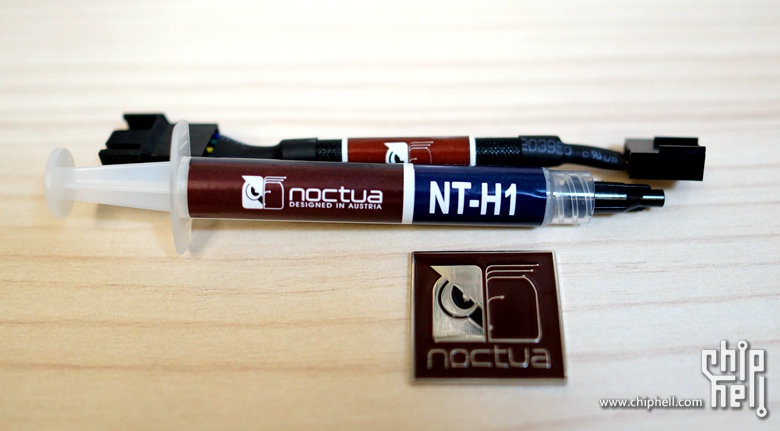

还附带了减速线，导热硅脂，与塑料的信仰贴……

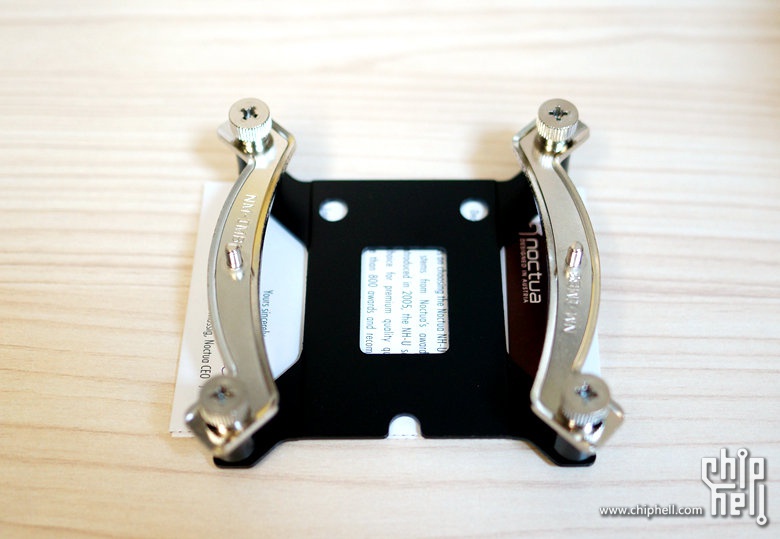

扣具做工非常好

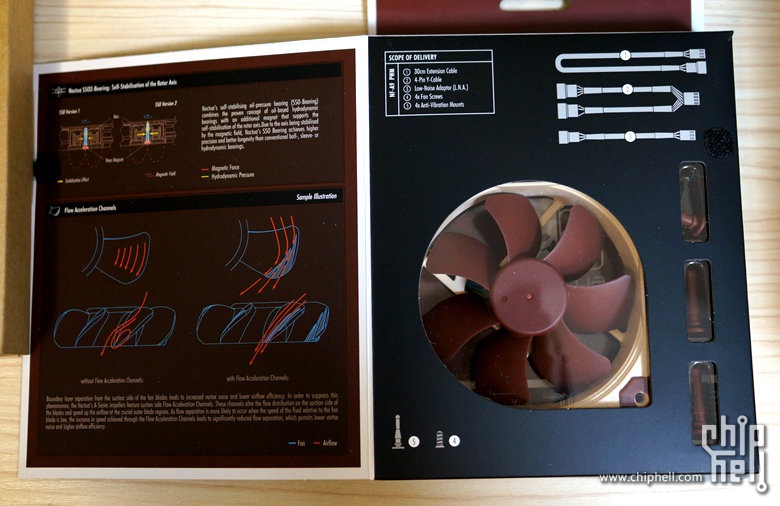

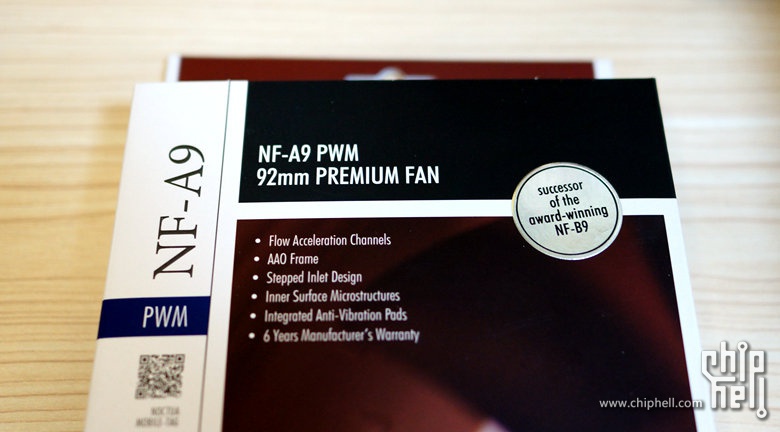

额外的PWM扇子，用于机箱前置

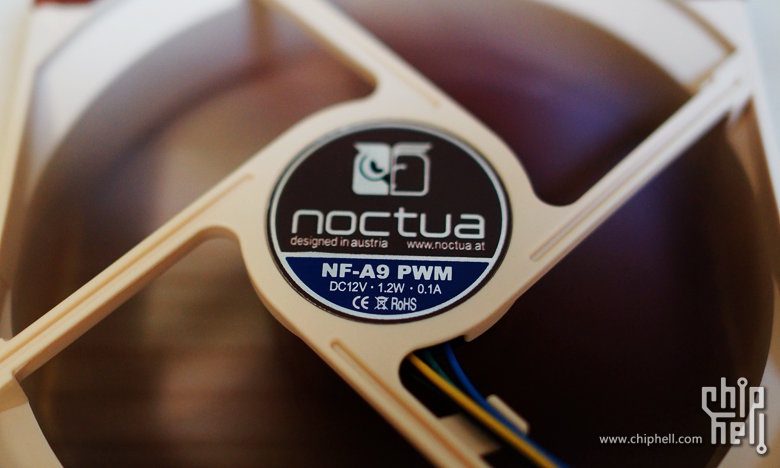

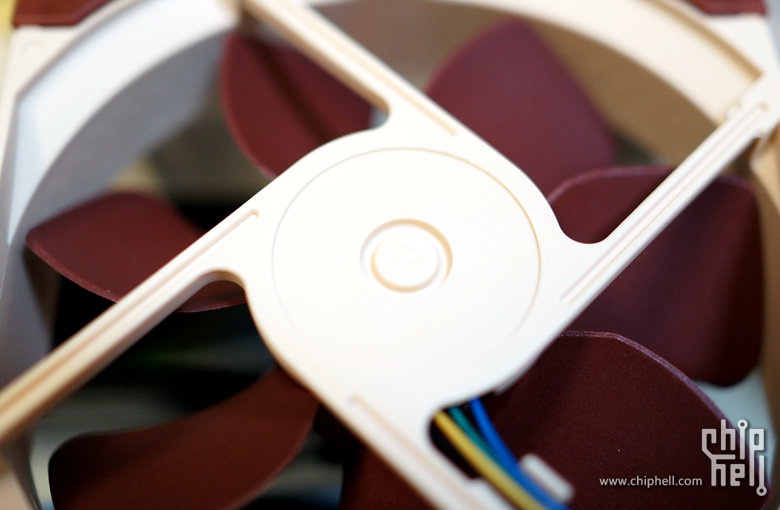

风扇的铭牌也是塑料的，背部是全密封的，不允许用户润滑啥的。

大热天的赶快用移动电源试一试^i^,凉快下。

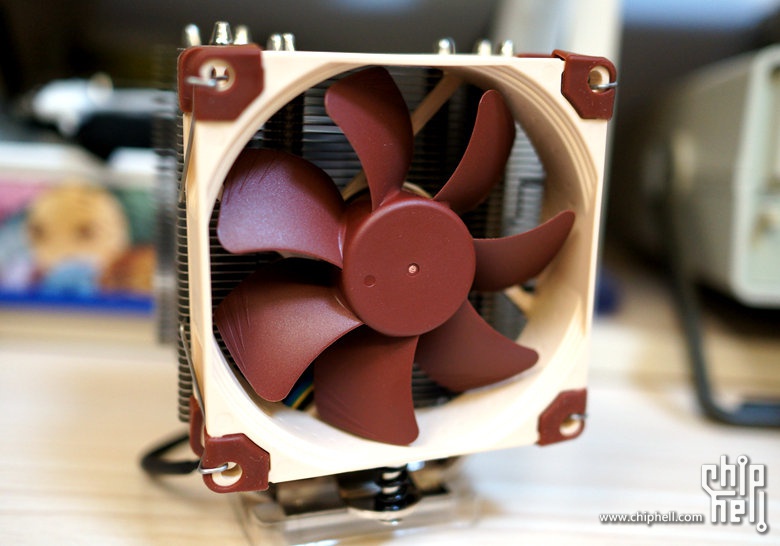

安装到塔上的样子

视觉效果确实不错

螺丝的固定压力，上到扣具上时无脑拧紧就行，由这个弹簧提供适合的下压力，与用户无关。

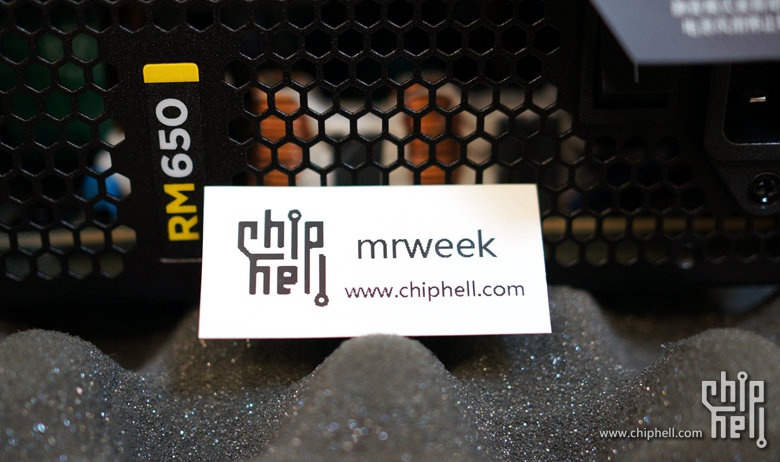

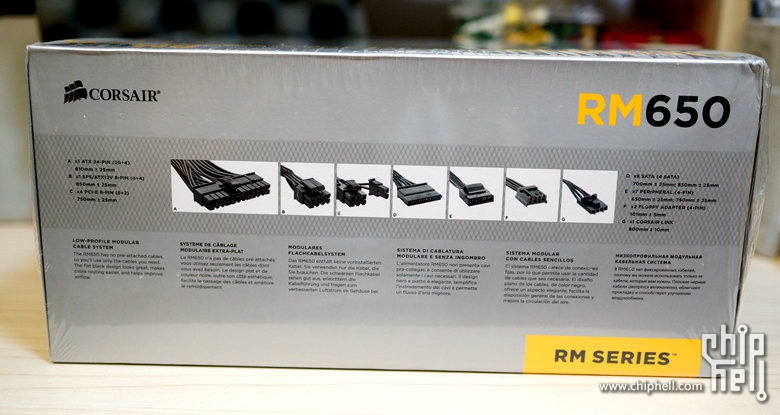

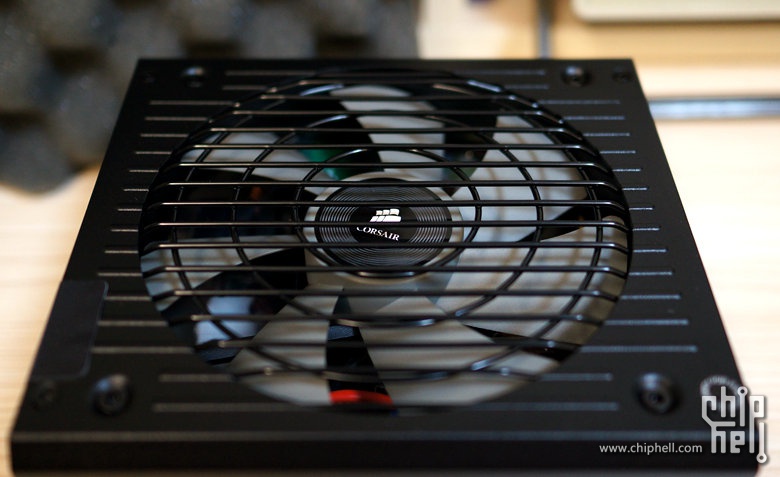

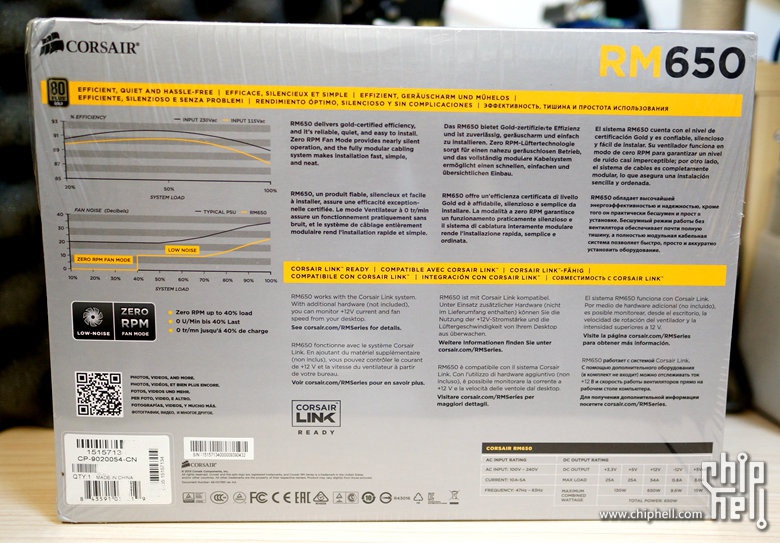

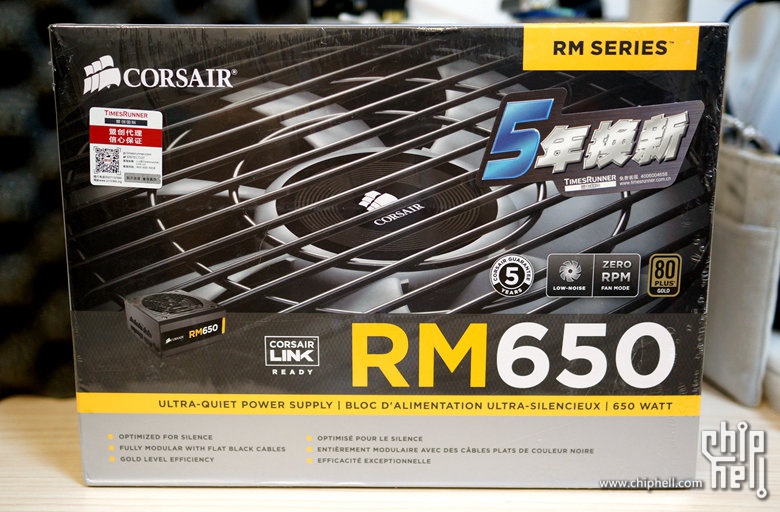

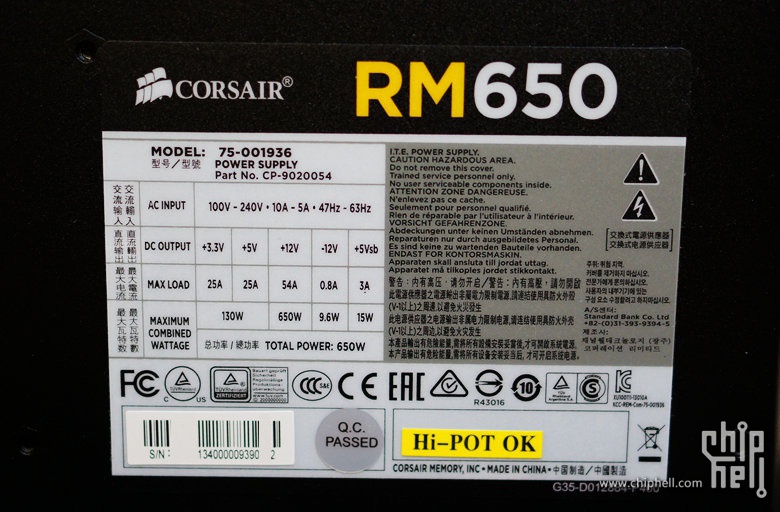

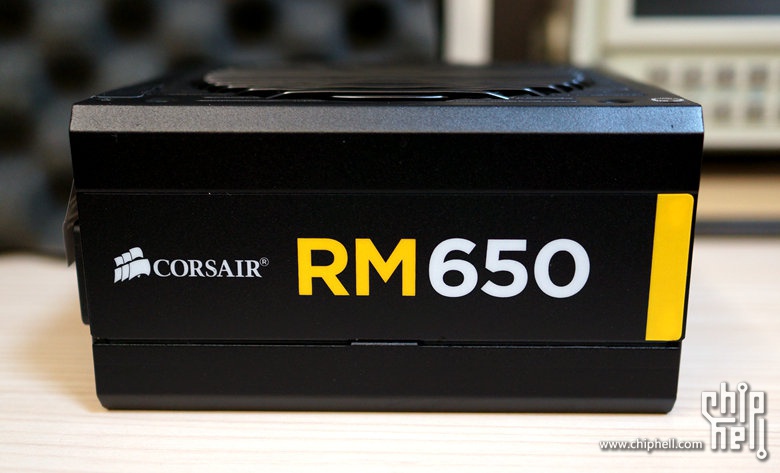

终于说到电源了，电源的事儿选了很久，只有一个要求——单路12V供电(受不了原来电池双路供电，显卡接线基本靠猜的日子了)，可是仍然还是要看脸，选来选去RM650正对胃口，不管合不适合，抱回家再说哈。开箱后的觉得就是好重啊，线材好硬啊。但是中低负载风扇停转，完全没有高频电子声音，外观强悍，这就足够了。由于这个小机箱的构架，背部的风扇承担了巨大一部分的主机散热功能，长时间使用电池风扇不转也不热。

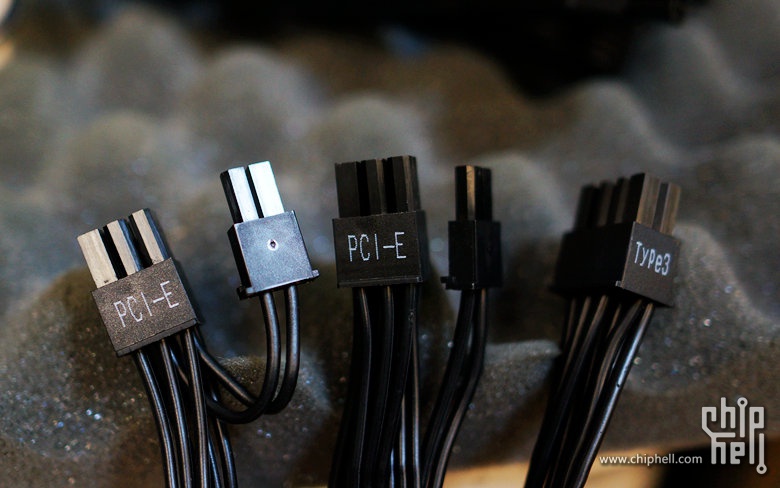

见到实物似乎弄清楚原来的问题，到底显卡供电是怎样引出的啊。从电源出口就是8根线，在第一个8pin显卡接口处再引出6pin，然后这个6pin再引出2pin，凑成了双8pin供电(RM650电源提供两根跟图中一样的显卡供电线)。不过有这个电源单路12V，54A的供电能力做后盾也是可以的。

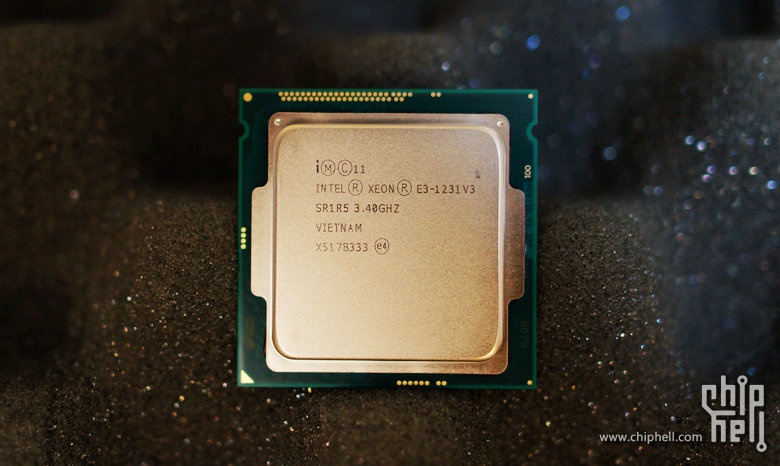

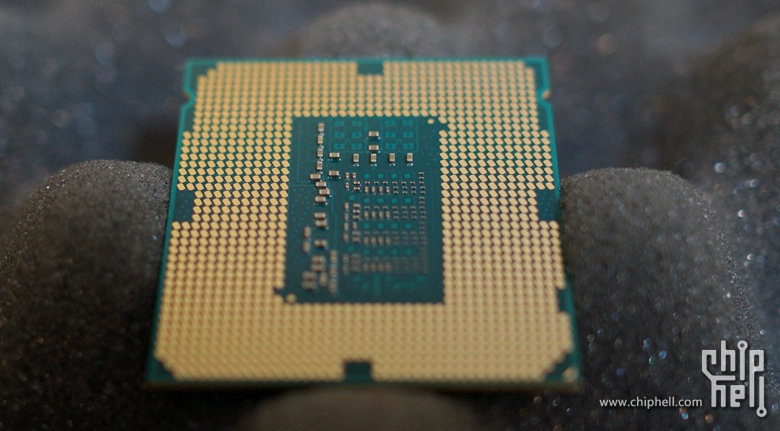

CPU也没啥好说了，有了独显还想要4核8线，还没钱，那就是Xeon E3-1231v3了。

由于中国人工成本低，intel越来越多的CPU都在这里生产了，反正也不能超频，就不纠结产地了。

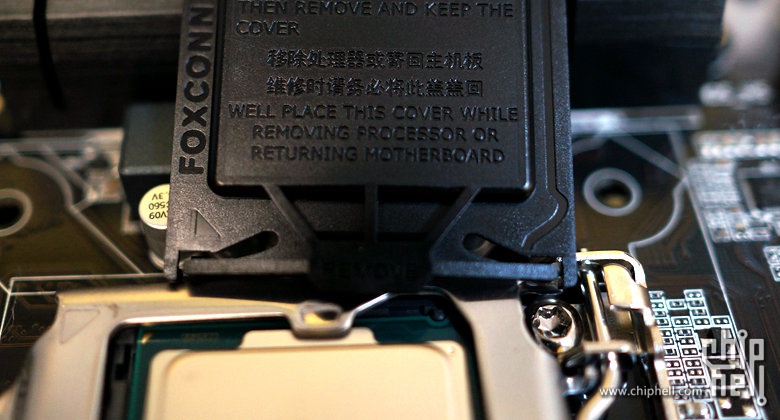

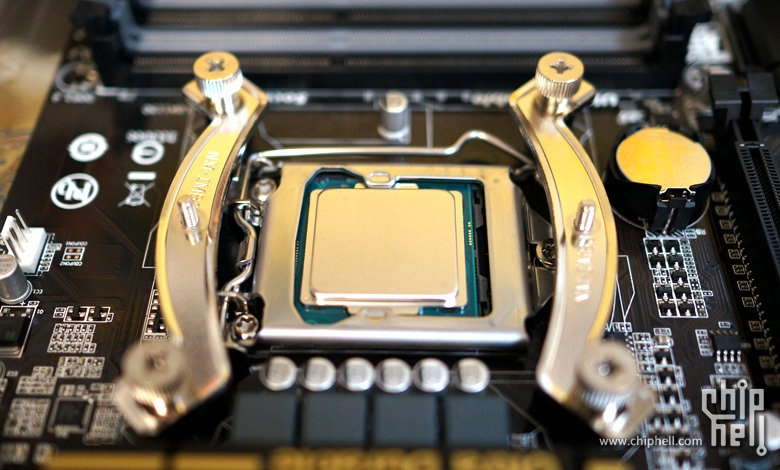

下顶盖不要用手，这个平台狠下心压下来，黑盖子自己就弹起来了。

内存的话，由于CPU最高就支持DDR3-1600上超频条也没用，那就选个时序好一些的吧。

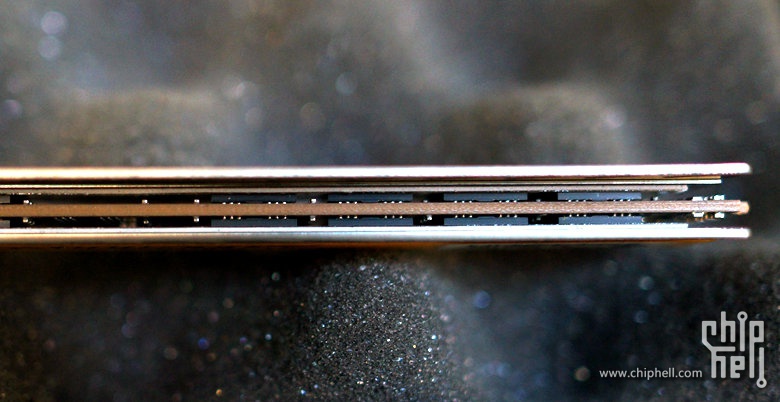

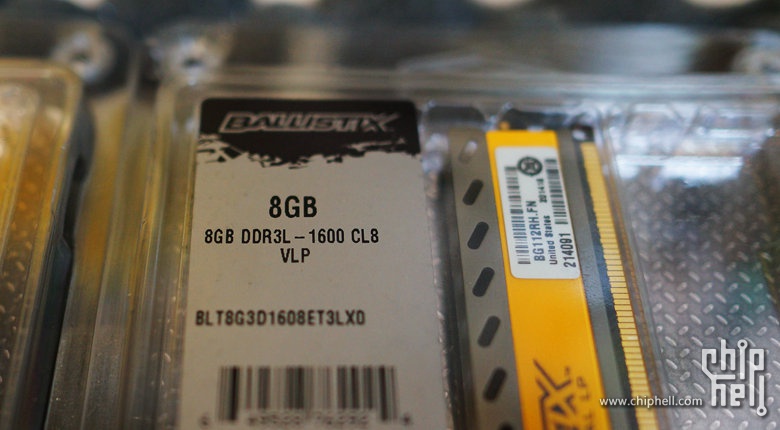

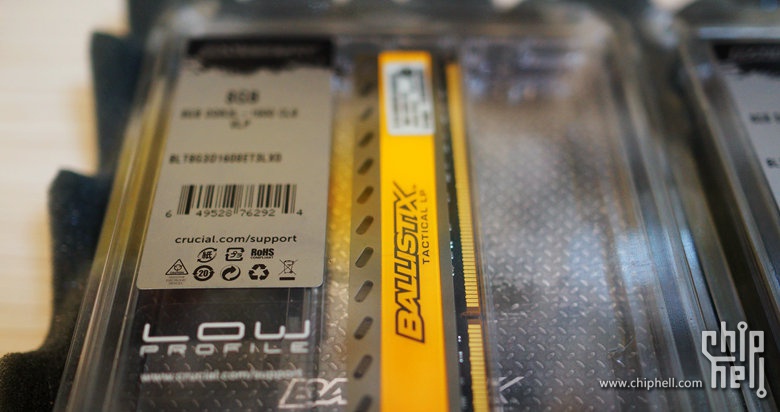

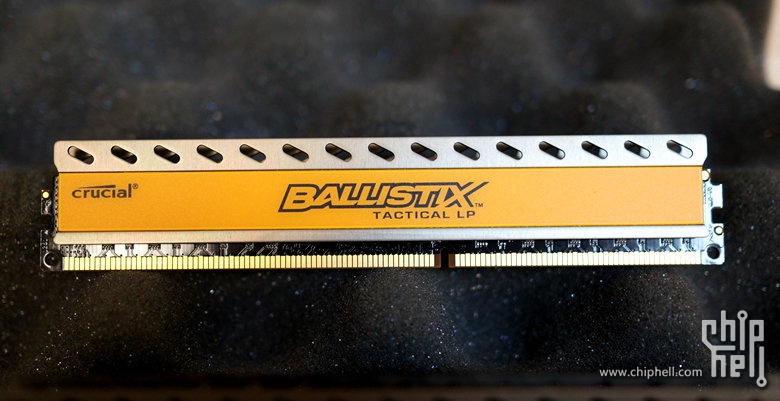

正好镁光有1.35v低电压的黄马甲可选，看起来还不错。

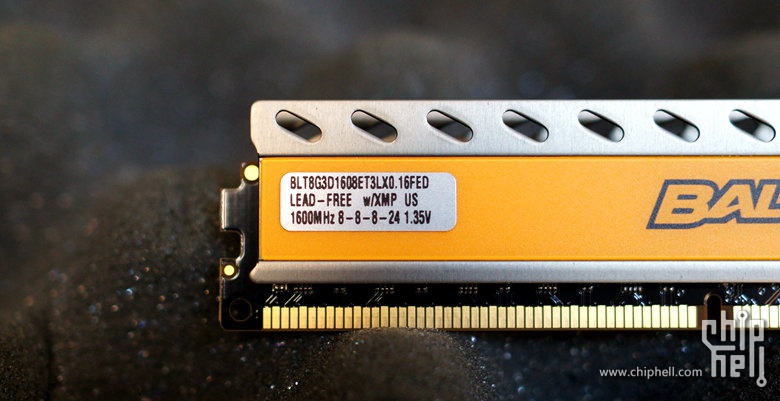

默认1600下的时序

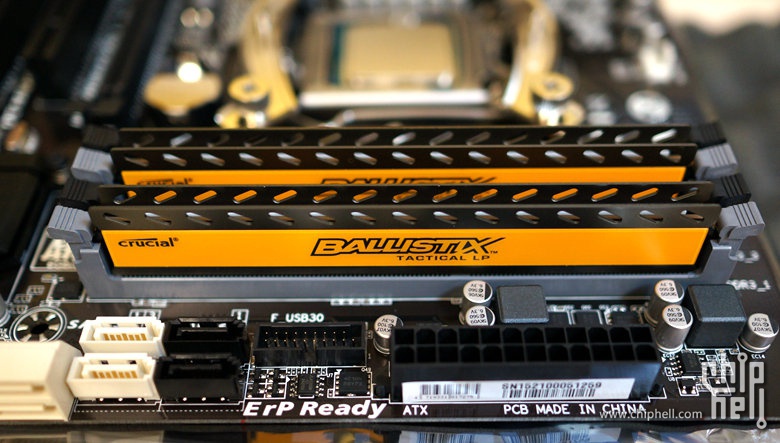

黄马甲很好看嘛~~

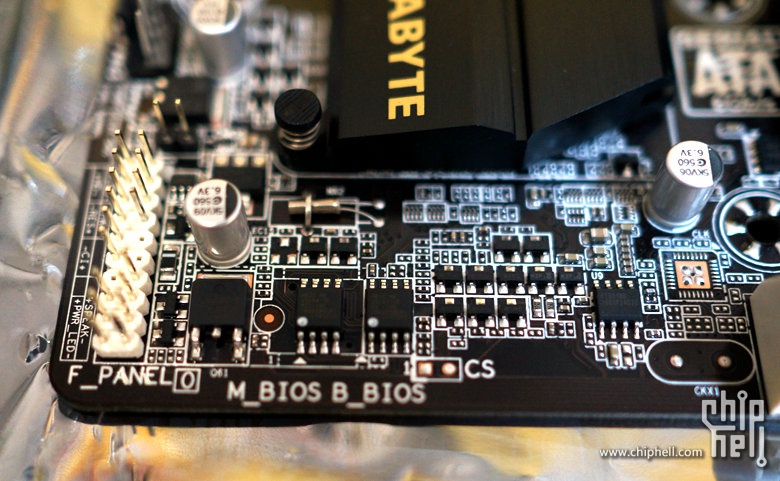

技嘉的双BIOS

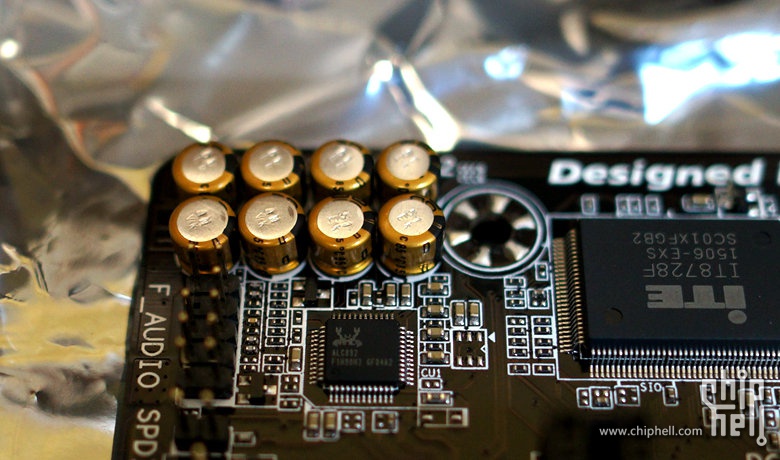

声卡的输出电容，只有此处用的是电解，据说对声音有加层。

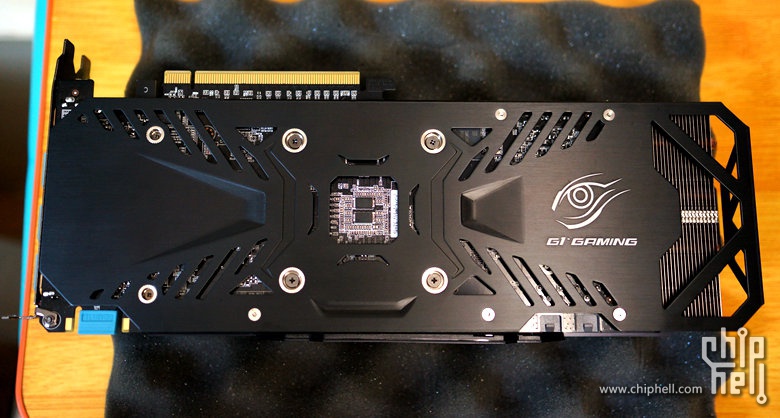

显卡只是技嘉的，平常网游玩的少，960就算入门了。但是只顾好看了，买长了。

机箱塞不出来还得拆硬盘笼子，超长卡带来的弊端就是散热出色，在小主机风道不理想的状况下，

温度能够控制的很好，显卡PWM风扇噪音控制较好，GPU满载时声音也很低。

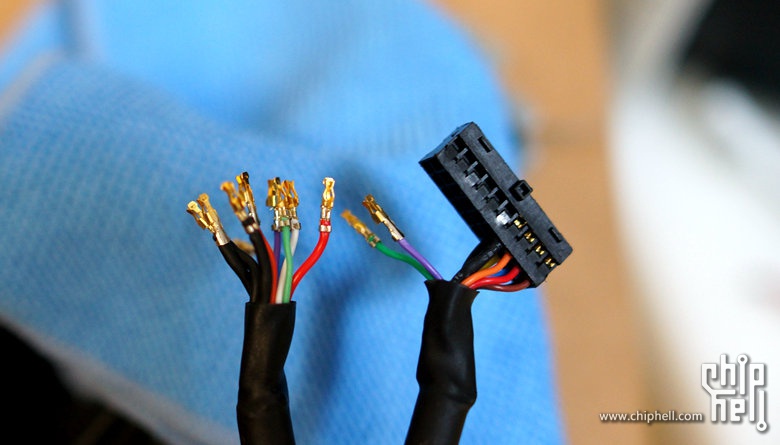

又一个大坑来了，USB线束和前置面板线束的接口、定义完全不一样，一根根的慢慢来吧。配套设施一定要齐备，否则真的会由于一颗“螺丝“前功尽弃。

自己测出的线束定义(一般状况下是不变的，但是非官方资料，不确保DELL更改线束颜色或定义)：

音频线束

硬盘指示 紫色+ 绿色-

立体声耳机插孔3.5mm 尖端L 橙色;中间环R ;底座G粗黑色;

麦克风耳麦插孔3.5mm 尖端L 棕色;中间环R细条纹 ;底座G粗黑色;

麦克风感应红色,插入mic时红色接地;

耳机感应蓝色,插入耳机时蓝色接地

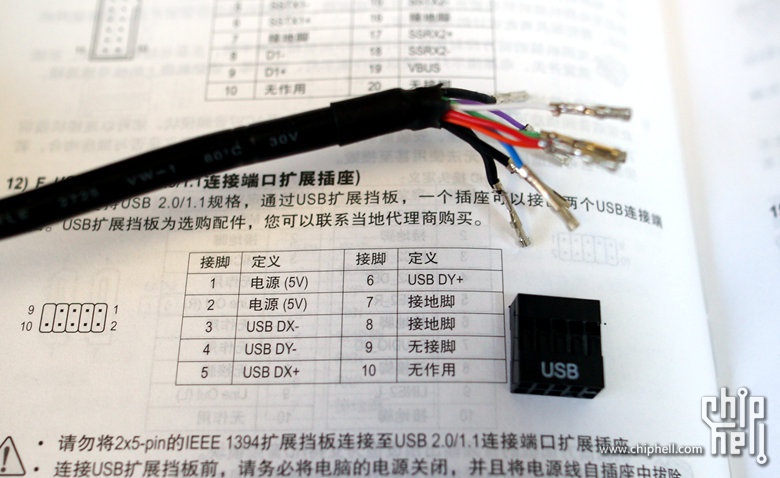

USB2.0线束

USB2-A 红色+5；白色D-；绿色D+；黑色GND；黑色GND

USB2-B 蓝色+5；紫色D-；橙色D+；黑色GND

然后再对照主板的USB2.0端子压线

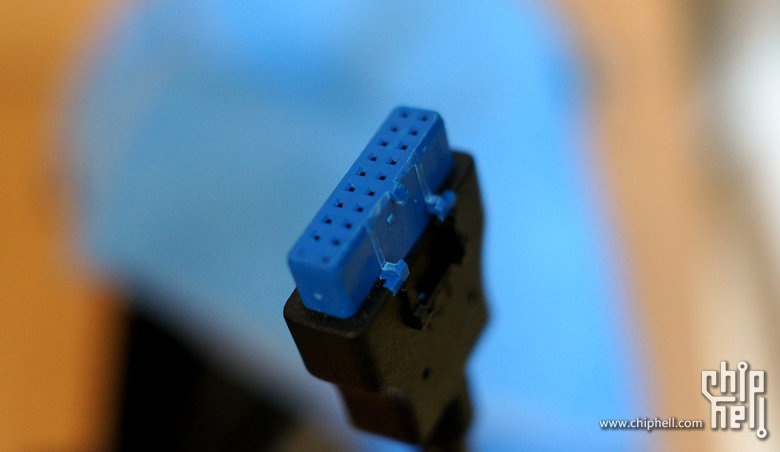

万幸USB3.0是准标准接口，修改卡扣就可以成功使用了。

下面来”科学“地加装机箱前置风扇……

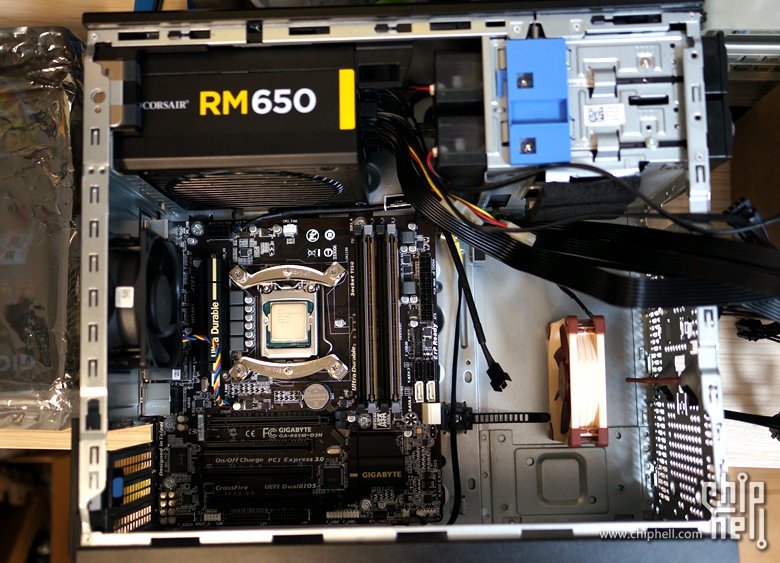

基本组装完毕了，由于空间有限，基本能够理线。反正也看不见，或者可以选用定制线材。

偷回懒，自己压线简直是太烦了，成品定制线卖的贵是有道理的，每个订单的长度都不一样没法批量啊。

还有RM650这个电源重量对于这个盒子是极限了，注意电源右侧的卡锁是零距离贴上的，

之前以为同老式电源长度一样呢，幸亏没上750，上了就彻底放不下了。

对了，还有这个也重要，DELL电脑的蜂鸣器直接焊在主板上了，所以此处要额外安装蜂鸣器。

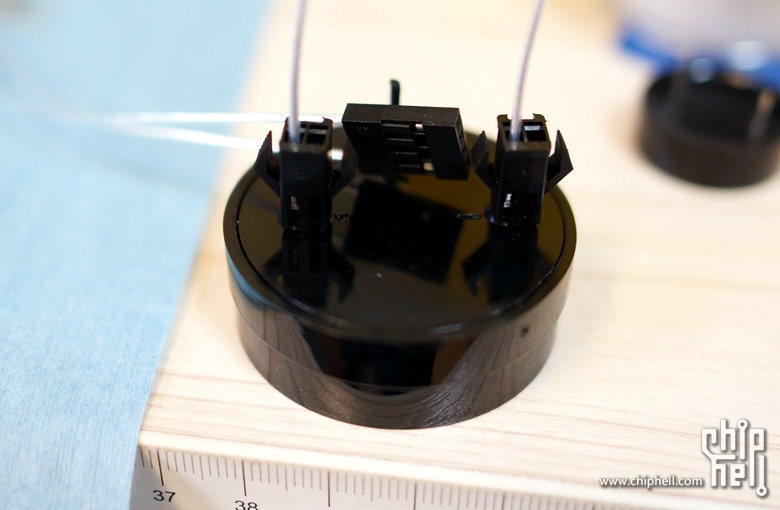

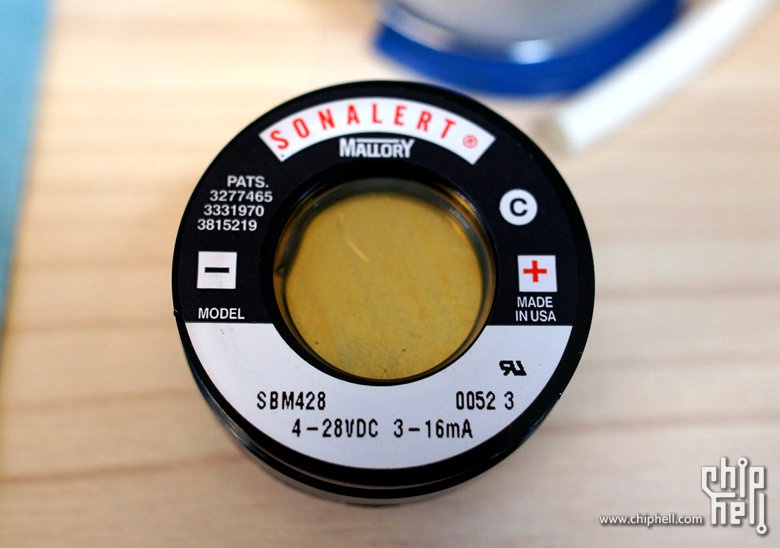

选择了USA的SONALERT高大上的蜂鸣器，体积巨大。开机相同是一声滴，这个就低沉有力，细节清晰，^i^.

虽然是DIY的，但是各种信仰贴纸不能少，显卡和CPU要贴齐全。

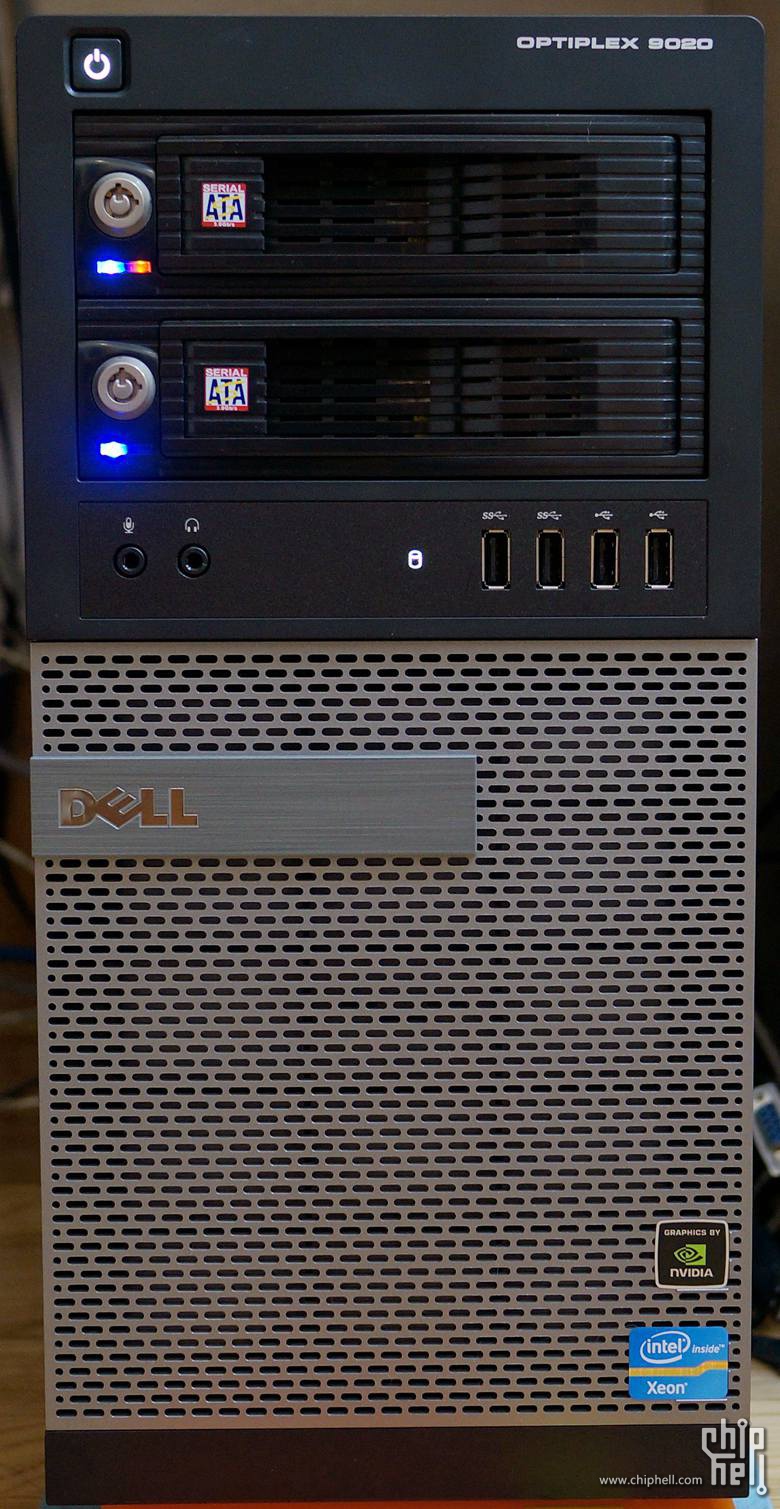

终于看到机箱前脸，其实是之前忘拍了，箱子要经历诸多重型改造，前面板赶紧拆下放到高处躲避。

4、软件部分

说到软件部分，选择了高科技的UEFI+GPT安装路径。

安装飞快，然后开机重启，再次被震惊了。从按电源按键算起，进桌面只要 7 秒。这也太快啦^^

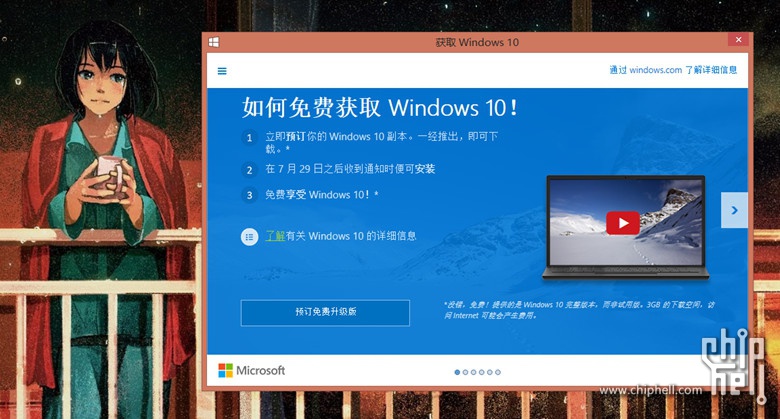

只是以前的win8由于换显卡，微软生气了，原来的序列号无法激活。还要什么电话激活，在电话里输入7位9组 63位安装ID给客服，然后发邮件再次输入一遍并附加上你的购买凭证。最后得到6位8组的确定ID才算激活，折腾人啊，不过微软的客服很敬业，12小时内回复邮件，现在终于更新到win10了，还有点儿想念8.1……

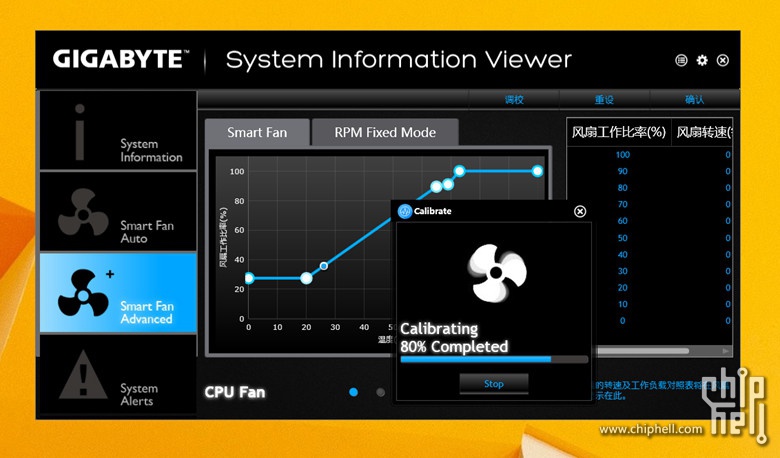

关于机箱的3个PWM风扇，技嘉配有智能变频软件，可以自由设置频率电压曲线，完全不用调速器了。

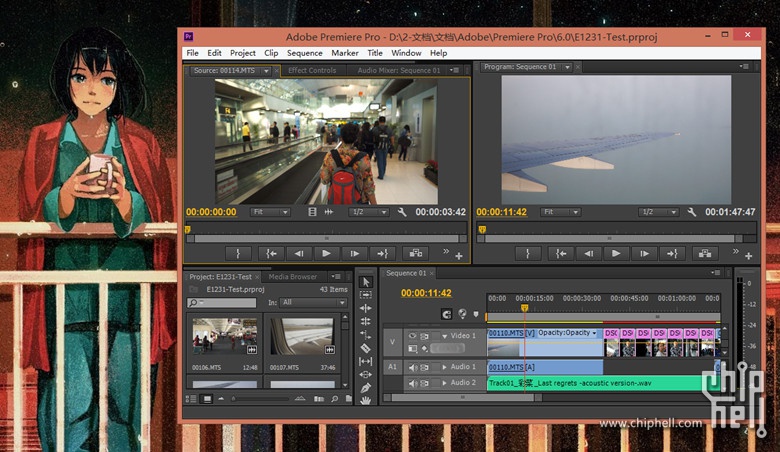

Premiere Pro处理视频的长达也增加到可遭受的范围内，5分钟的1080p大概4分钟渲染完成，原来要用20分钟是要干哪个，长一点儿的机器还要包宿。

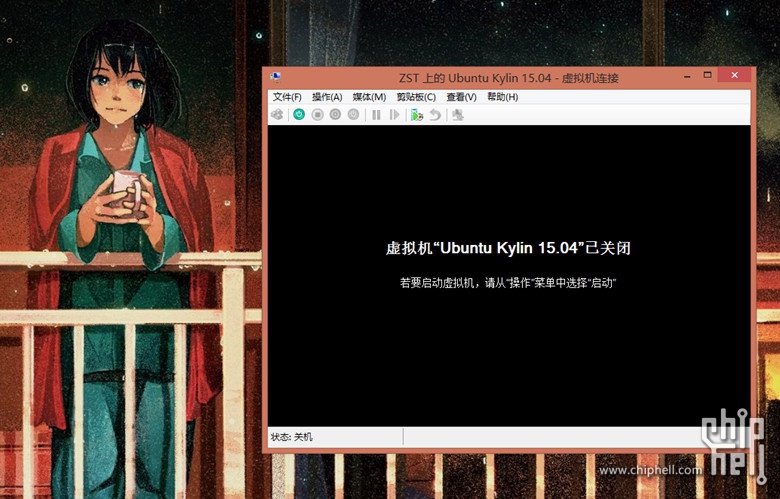

有了win8.1 64bit 可以愉快地和Hyper-V玩耍啦，虽然虚拟效能堪忧，但至少是正版，没有那么些折腾。

Linux的桌面环境开发的抑或不成熟，虚拟机下想改个分辨率似乎要进命令行。进去了还说我诸多没权限，对待主人也好严格。最后学会了各种 sudo...sudo... 速度...

首发CHH，附上ID

全文完，能记录自己机器一点点地完成，我很开心，也期望各位喜欢！哈哈.^i^.
