再来看那伽梵蛇熔岩特别版鼠标下半部结构，由于那伽梵蛇熔岩特别版鼠标内部结构过于复杂，整个鼠标下半部分为左右侧裙和底盘三个部分构成。左右侧键同底盘之间采用插接方式固定，尽管没有采用卡扣螺丝等传统方式进行连接，但是固定可靠且容易进行拆卸。其中右侧裙结构简单，上面没有固定任何电路元件，直接取下即可。

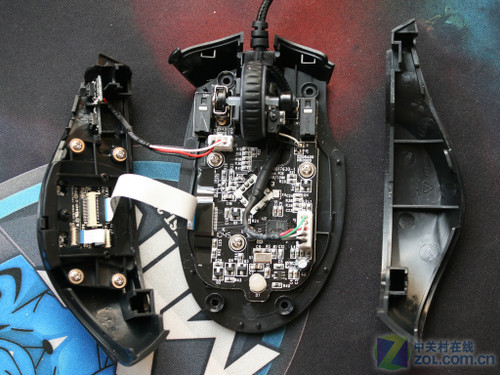

那伽梵蛇熔岩特别版鼠标底盘及侧裙

那伽梵蛇熔岩特别版鼠标的左侧裙不得不说是结构紧密，设计巧妙。整个鼠标上除左右键滚轮之外其余十四个按键分为功能按键和前进后退键两部分固定在鼠标左侧裙上，其中前进后退按键部分采用普通金属线配合插座同鼠标主板相连。

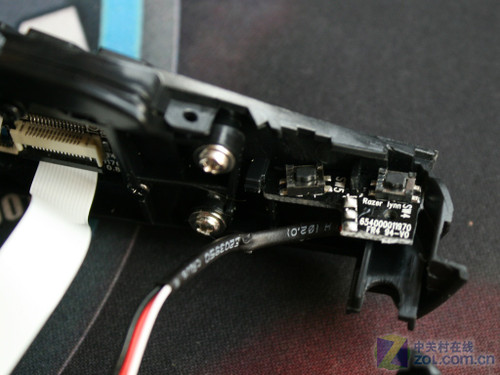

那伽梵蛇熔岩特别版鼠标前进/后退按键微动

12个功能按键部分由于结构比较复杂，所以采用软排线同鼠标主板相连，软排线两侧均设有可拆卸式插座，方便排线损坏时维修更换。前进后退按键电路板镶嵌在那伽梵蛇熔火之心版鼠标左侧裙上之后又用一颗螺丝加以固定，保证不会出现位移影响使用。

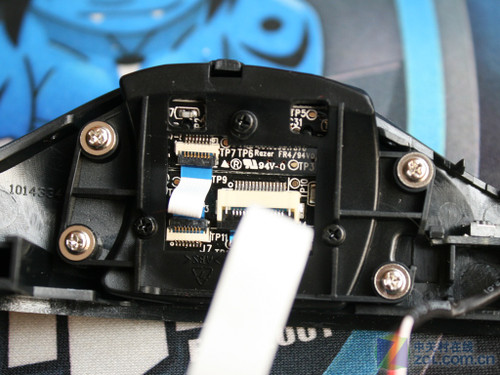

那伽梵蛇熔岩特别版鼠标功能按键区

那伽梵蛇熔岩特别版鼠标侧面12个功能键部分设计较为复杂，侧键电路板用三颗螺丝固定在一个托架上，而托架又用四颗螺丝固定在鼠标左侧裙上，仅功能键电路部分即采用七颗螺丝固定，可见Razer对于这一部分的极其重视，做工上下足了工本。

那伽梵蛇熔岩特别版鼠标功能按键电路板背面

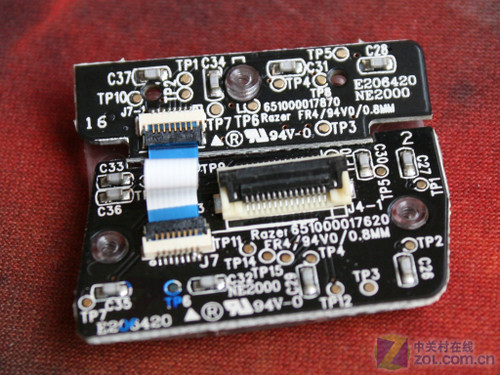

拧开全部七颗螺丝即可将整个那伽梵蛇熔岩特别版鼠标功能键部分一览无余。由于那伽梵蛇熔岩特别版鼠标左侧裙垂直方向且有一定的弧度，所以功能键电路板为分上下两块，通过软排线和拆卸式插座相连接。两块电路板上共有12个金属贴片式触点，通过左侧裙上的类似于手机键盘似的按键下压进行触发。

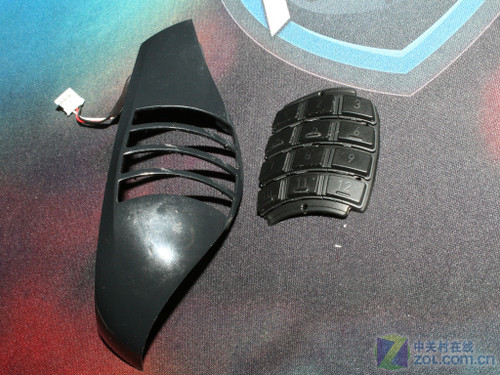

那伽梵蛇熔岩特别版鼠标电路板及散光板、按键等。

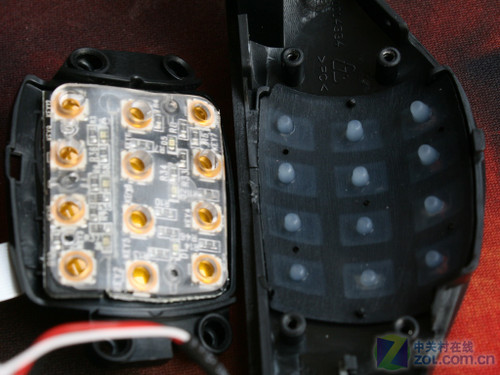

由于使用的是贴片式触点，所以按键尾部没有灰黑色的导电硅胶，这种结构保证那伽梵蛇熔岩特别版鼠标功能按键可以保持较长的寿命。功能按键电路板上全部元件均为贴片式设计，这其中包括六颗用来为功能按键提供照明的贴片LED，从贴片式LED中发出的光线会通过一块透明PC材质的散光板均匀的采射到整个按键区。

那伽梵蛇熔岩特别版鼠标功能区按键

整个那伽梵蛇熔岩特别版鼠标功能按键区设计周密，做工精细，最大程度的保证了玩家长时间使用的稳定性和可靠性。整个功能键区做工远超一般鼠标，即使是steelseries专为魔兽世界大灾变版本推出的SteelSeries Cataclysm 鼠标也自叹不如。

相应链接：899元贵不贵 赛睿魔兽大灾变鼠标拆解

产品：

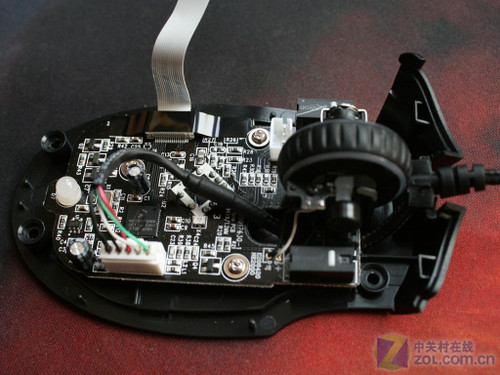

那伽梵蛇熔岩特别版鼠标微动及滚轮部分

再来看那伽梵蛇熔岩特别版鼠标的主板电路设计，那伽梵蛇熔岩特别版鼠标的主电路板采用三颗螺丝固定在鼠标底盘上，而没有像一般鼠标那样直接靠鼠标上盖压紧在底盘上，这点还算是让玩家比较放心。

那伽梵蛇熔岩特别版鼠标底盘特写
