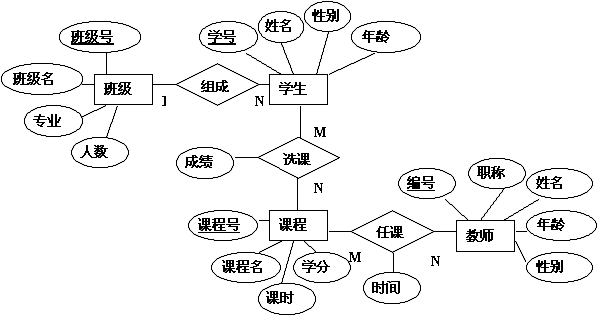

构成E-R图的基本要素是实体、属性和联系，其表示方法为：

实体型：用矩形表示，矩形框内写明实体名；

属性：用椭圆形或圆角矩形表示，并用无向边将其与相应的实体连接起来；多值属性由双线连接；主属性名称下加下划线；

联系：用菱形表示，菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型

多对多关系则是在两个实体连线方向各写N,M

UML:

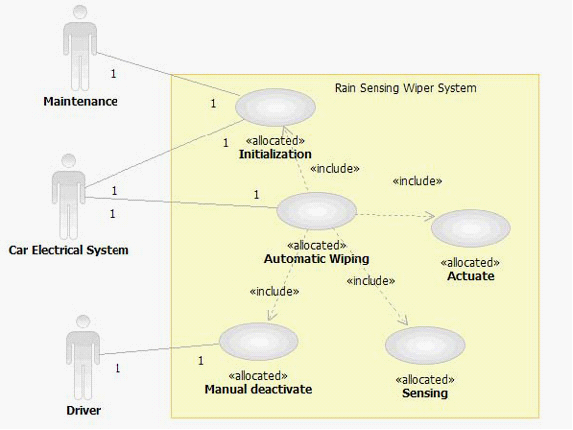

第一类用例图(use case diagram)

第二类是静态图 (Static diagram)，包括类图、对象图和包图

第三类是行为图（Behavior diagram）

第四类是交互图（Interactive diagram）

第五类是实现图 ( Implementation diagram )，。

）、系统边界、箭头，作用组成，用画图的方法来完成

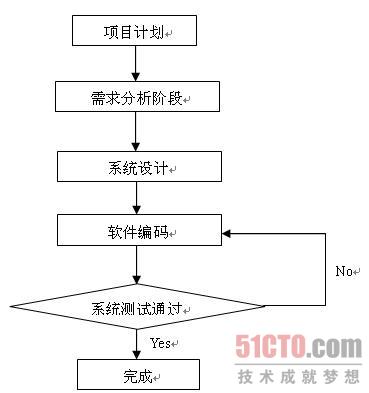

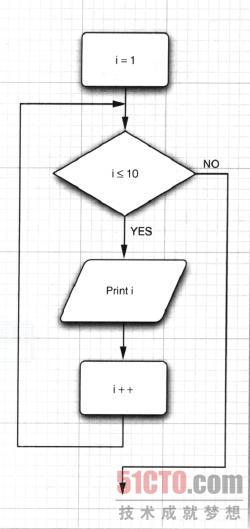

流程图：圆角矩形表示“开始”与“结束”。矩形表示行动方案、普通工作环节用，菱形表示问题判断或判定（审核/审批/评审）环节，用平行四边形表示输入输出，箭头代表工作流方向
