静态路由设置实例解析（图文）(3)

大虾：就知道你会问这个，这个问题要从路由器间通信的原理来讲解。路由器是通过ARP解析协议来获得下一跳路由器的MAC地址，而ARP基于广播，在一般情况下路由器是不会转发广播，也就是广播包无法过路由。所以对于路由器R3来讲，R1和R3才是同等级的，它只能看到R1，不能看到R2，这就是为何在例一的注意中提到：“其中的网关IP必须是与WAN或LAN口属于同一个网段”的原因。而文中所说的静态路由条目组成的第3部分：网关又叫下一跳，而不叫下两跳、下三跳也是这个意思。总之，在一般情况下，下一跳路由的IP地址肯定要跟这个路由器的某个接口是在同一个网段的。

本篇文章下面的部分将讲解关于路由汇总（或叫路由归纳）的知识。

上面例三中R3上的静态路由条目，其实可以写成一条：目的IP地址192.168.0.0，子网掩码255.255.0.0（不再是C类子网的掩码），下一跳 10.1.1.2。这时192.168.0.0，掩码255.255.0.0这个网段不能称为C类或B类的子网了，由于它超过了本身C类网段的范围，所以可以称它是一个超网。这个网段包含了192.168.0.0～192.168.255.0所有的子网。也就是说，这条静态路由会使所有目的IP在这个范围内的信息包，都发给10.1.1.2的路由器R1。将多条子路由条目汇总成一条都包含其内的总路由条目，这就是路由汇总或叫路由归纳。路由器在检查计算路由时是比较消耗资源的，路由条目越多，路由表越长，则这个过程耗时越多，所以通过路由汇总减少路由表的长度，对提高路由器工作效率是很有帮助的。虽然在举例中的这种只有几个路由器的小网络中起到的作用有限，但是如果是几十、几百甚至上千、上万个路由器的大型网络中，路由归纳起到的作用就非常明显了，可以说不使用路由归纳是不可想象的。

例四：

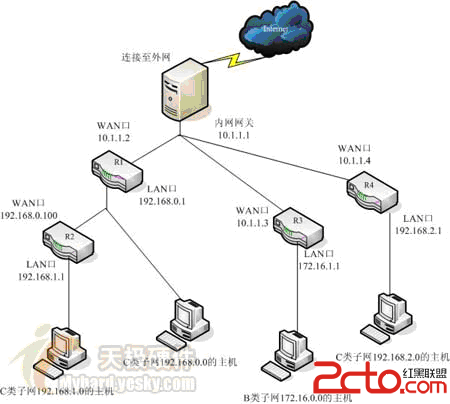

可能细心的读者已经发现，例三最后的那条归纳路由虽然包含了R1下所有的两个子网（192.168.0.0和192.168.1.0），但是也包含了R1下实际上并不存在的一些子网（192.168.2.0～192.168.255.0）。如果在整个局域网中别的路由器下还存在这些子网（如图6，R4下存在192.168.2.0子网），那么路由就会出错了，所以这条汇总路由是一条不精确的汇总。

我们都知道IPv4的地址是由4段8位的二进制数组成，一部分是网络位，一部分是主机位。其对应的子网掩码网络位部分就是全1的二进制数，而主机位就是全0的二进制数。每个信息包在过路由器时会检查其目的IP，和路由表中路由条目的子网掩码做“与”运算，并与路由条目中目的IP进行比对，相同的就按照这条路由规则转发，不相同的就再检查比对下一条。可以看出我们做的汇总路由的操作，就是将多条路由条目中目的IP相同的网络位提取出来写成一条。而例三中的汇总路由之所以不精确就是因为相同部分未能全部提出来。如例三中，R3上的第一条：目的IP为192.168.0.0；第二条：目的IP为192.168.1.0。我们只提取了前面的两段192.168，而后面的第三段网络位中还是有相同的部分的。192.168.0.0中第三段写成二进制数为00000000（8位0），182.168.1.0中第三段写成二进制数为00000001（7位0，1位1），那么它们的前7位是相同的，在对应的子网掩码位置上就应该是11111110（7位1，1位0），合成十进制为254。所以这条汇总路由应该写成：目的IP为192.168.0.0，子网掩码255.255.254.0，下一跳10.1.1.2。

这样，这条汇总路由只包含192.168.0.0和192.168.1.0两个子网，是一条精确的汇总路由。如图6中，R3下172.16.0.0的主机发送到192.168.2.0网段的信息包，其第三段网络位写成二进制为00000010（前6位0），就不包含在这条精确的汇总路由内了。

这时我们在R3上静态路由条目应该为：

1.目的IP地址192.168.0.0，子网掩码255.255.254.0，下一跳10.1.1.2。

2.目的IP地址192.168.2.0，子网掩码255.255.255.0，下一跳10.1.1.4。
