关于 AlphaBlend 和 32bpp 的反锯齿图标

你是否正在寻找关于alphablend的内容？让我把最简洁的东西奉献给你：

关于 alphablend 和 32bpp 的反锯齿图标

在早前的一篇文章中我曾经研究过带有 alpha 通道的图标，实际上 XP 系统已经开始支持这样的图标，也就是32 bpp（bits per pixel）的图标了。在本文最后给出的MSDN链接中可以介绍开发者如何创建 32 bpp 的图标，不过不幸的是，VS开发环境不支持编辑这样的图标，而且原生的Photoshop也不支持（尽管有ICO格式插件），只能借助其他的图标制作工具，同样不幸的是，其他图标制作工具我用的并不顺手（至少没有PS那样熟练），所以我只能借助 Photoshop 和图标制作工具两者同时使用，从而可以完成制作 32 bpp 图标。

（一）关于 alphablend；

alphablend 是提供 alpha 通道的贴图的 API 函数，即每个像素都带有一个独立的 alpha 值，去指定该像素在最终合成结果中占据的比例，其作用就相当于Photoshop中的图层蒙版。这是 Msimg32.dll 中提供的函数，因此我们要使用这个函数，用以下语句指定 lib 文件（或在项目属性中添加）：

#pragma comment(lib, "Msimg32.lib")

这个函数是从一个 HDC 拷贝到另一个 HDC，选入DC的图片需要具有4个通道，即按照地址从低到高的顺序是B，G，R，A。在提供 alhpa通道的图片格式里比较常用的是PNG格式，在 .net 里，GDI+可以从PNG图片加载出一个位图，然后用 Graphics.DrawImage 就可以看到合成的效果了，使用起来是非常简单的。在 C++ 中的贴图则分为数种（BitBlt，StretchBlt，PlgBlt，MaskBlt，TransparentBlt，AlphaBlend ...），前面大部分都是完整像素的传送和位操作，要实现两个像素的 alpha 合成，显然要使用的是 alphablend，由于这个函数在调用前还有一个特殊要求（如果你没有注意到这个要求，则很可能会对调用结果感到困惑），它在MSDN中的位置比较隐晦，是在介绍其最后一个参数 BLENDFUNCTION 中的一个成员（AlphaFormat）的取值时提到的：

这个要求是: 在调用 AlhpaBlend 之前，图片的 alpha 通道必须先应用到 RGB 通道上（premultiplied alpha）。

在之前我的文章中已给出了对一个 CImage 对象应用 alpha 通道的代码。这里我们不继续给出他的代码，现在假设我把一个PNG存储为32bpp的BMP 位图，然后可以从文件加载或者添加到PE文件的资源里面。然后就可以使用 LoadImage 从文件加载或者用 LoadBitmap 从资源加载了，如果从文件加载，必须指定一个标志：LR_CREATEDIBSECTION。

假设从资源中加载了这个位图，我们可以用下面的代码，预先应用 alhpa 通道：

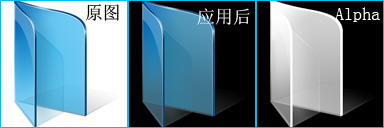

下图可直观的看到应用前和应用后的图片的区别，左侧是原始位图，其右侧是应用了Alpha通道后的位图，这就是在调用 alphablend 之前应该选入Src DC的位图。虽然我们可以在运行时再去应用 alpha 通道，但是假如图片是已经确定的话（例如添加到PE的资源），那么我们为什么不先把比较消耗精力的这一步事先做掉呢？

上面的代码中，加载位图以后，为了修改像素，我使用 GetDIBits 函数去获取像素数据的一个拷贝，为此需要提供一个HDC，如果不提供HDC，就无法得到位图的像素（这让我有点不理解，我只想得到DIB的数据而已，不关心设备，但是API一定要求提供HDC有点不合情理），所以这里先获取程序的主窗口的HDC，得到位图数据然后我们把 alhpa 通道数据应用到 RGB 通道上。显然这样处理以后，图片会比原来的“变暗”一些，图像中完全透明的部分在结果中将完全变成黑色，半透明的部分会有所变暗。这样处理的要求可能是 API 觉得这样它的计算量可以有所减少（实际上也没少到哪里去），因为RGB通道可以直接和背景色被加权后（1- alpha/255) 的结果做加法。

这样处理后的位图就可以选入DC，然后调用 AlhpaBlend 函数了。这个函数的参数列表几乎和 TransparentBlt 一致，所以如果你的代码中使用了 TransparentBlt 则前面的参数无须改动，只需注意这个函数最后一个参数是 BLENDFUNCTION，从名称看仿佛是混合函数，实际上它只是一个含有4个整数的结构体而已。这个参数的设置决定了如何合成。SourceConstantAlpha 提供了整体的 Alpha 值，相当于PS中的图层不透明度，它是作用于整体的。Alpha 通道则相当于PS中的蒙版，控制每个像素的参与合成比例，是的作用在每个像素上的。关于成员的设置可以参考MSDN。下面就是使用 AlhpaBlend 的代码：
