at91sam9263开发板ARM9开发板

(编号:QY-9263K)" target="_blank">查看

AT91SAM9263 at91sam9263开发板 ATMEL开发板

发布单位: 安赛卓尔电子科技 查看该会员所有的供求信息查看该会员所有的产品信息

◆采用ATMELat91sam9263CPU，200MHzARM926EJ-S核,拥有220MIPS的运算性能;
◆拥有2D图形协处理器，极大提升显示效果;
◆支持大容量NandFlash、硬盘设备;
◆内置can总线控制器;
◆最大支持2048*2048分辨率TFT-LCD，同时扩展VGA;
◆内置AC＂97输入输出;
◆同时支持SD卡、CF卡、IDE设备;
◆完美支持Wincest5.0、WinCE6.0、Linux2.6嵌入式操作系统
安赛卓尔科技优势：
1、技术服务，同行难以跨越
2、不断更新的软件资料，安卓系统、Linux系统、

wince系统，后续免费提供资料
3、的工业接口设计，充分扩展，是其他公司难以

提供的
4、超高性价比、优秀的解决方案
5、与国内多家公司和厂家建立战略合作伙伴关系
选择安赛卓尔，选择一个合作伙伴
应用举例：

工业控制、医疗电子、节能环保、智能交通、能源节能、电力系统、通讯系统、纺织行业、数控行业、汽车电子、工业触摸屏控制系统、机器人视觉、媒体处理无线应用、数字家电、车载设备、通信设备、网络终端等场合，。

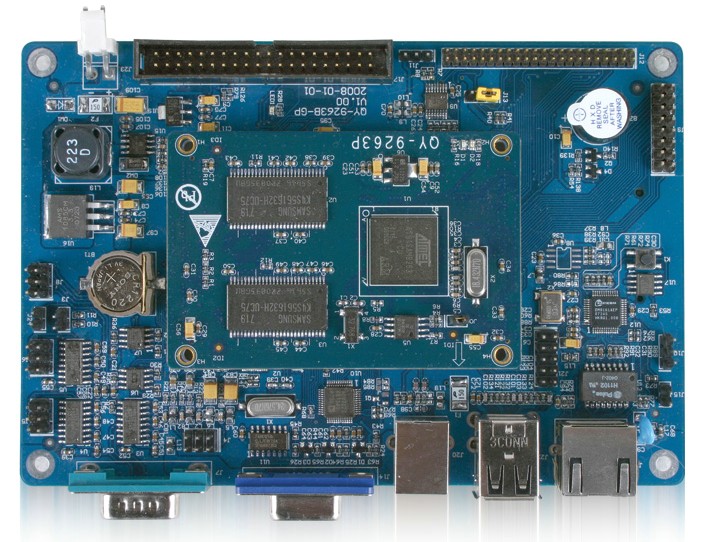

核心板
采用高密度6层板（沉金）设计，体积仅名片大小（80*53mm），集成了CPU、SDRAM、NandFlash、DataFLash，采用3.3V直流供电，超低功耗，BtoB（2*100）接插件引出各种常用接口资源，以供不打算自行设计CPU板的开发者进行快捷的二次开发使用。

评估底板是针对QY-9263P设计的通用标准参考设计底板，它扩展了TFT-LCD、触摸屏、VGA、矩阵键盘、看门狗、CAN总线、高速USBHost\Device、SD卡、CE卡、IDE设备、RS232\485串口，音频等常用接口，支持+6V~+25V宽范围电压供电，可提供完整的设计资料供用户开发或委托定制。

液晶模块
QY-9263K开发板标配5.6寸触摸液晶模块一套（型号：QY-AT056TN53-V3），由群创5.6英寸真彩色液晶屏，触摸屏以及驱动板组成，是我们为工业用户设计的液晶模块组合（可选配其他尺寸液晶屏）
LED背光，超低功耗；
液晶屏、背光、触摸屏集成一体，减少繁琐数据线的连接；
液晶屏与驱动板用方式固定，驱动板提供定位孔，方便客户安装；
对比度:500:1(透射)
面板尺寸:5.6英寸
分辨率:640x480
显示比例:4:3
像素间距:0.0588x0.1764mm
亮度:350cd/m2
面板类型:a-SiTFT-LCD
信号接口:RGB(1ch,6bit)
显著特征:表面雾面，白光LED背光
外观尺寸:126.5（W）x100（H）x5.7（D）
背板尺寸:142.5（W）x112（H）
工作温度:-20°C~70°C
供电电压:5.5V
核心板资源说明：
CPU处理器
ATMEL
T91SAM9263，ARM926EJ-S内核
主频200MHz
SDRAM内存
64MBSDRAM，2片4Banksx4Mbitsx16bitsSDRAM
FLASH存储
板载512KDataFlash
(DB45041D)
板载128M*8bitsNandFlash(K9F1G08U0B)
可根据客户要求更换大容量或者工业级芯片
接口资源
2*100pin0.8mm间距BtoB
接插件经过350℃高温测试、抗震测试
规格尺寸
采用6层PCB板高精度工艺，具有最佳的电气性能和抗干扰性能
80x53x1.5mm
温湿度工作参数
工作温度：-20°C~70°C
批量用户可定制-40°C~85°C工业级温宽
&bull{工作湿度：5%到95%，非凝结
超低功耗
3.3V直流电压供电，单板超低功耗，小于1W
操作系统支持
Linux2.6.30+QT
默认QT2.3/已支持QT4
Windows5.0、WindowsCE6.0

QY-9263B-GP评估板底板资源详细说明：
QY-9263K评估板器件位置图
标号名称功能
J4AUDIO接口音频信号输入、输出
J5COM15线RS232串口
J6COM2/33线RS232串口
J7调试串口下载、通信
J8485接口485总线开发应用
J98*8矩阵键盘接口矩阵键盘接口，也可以作为通用I/O口使用
J10CAN接口CAN2.0
J12LCD接口扩展LCD接口，带4线触摸屏接口
J14VGA接口VGA视频输出
J16以太网接口10/100M网络自适应
J17IDE接口连接IDE设备
J18CF卡接口(背面)CF卡存储应用
J19SD卡接口(背面)SD卡存储应用
J20USBDevice用于程序下载、USB通信
J22USBHost*2用于USB主机应用
J23电源接口系统供电，+12V供电，可支持+6~+25V宽范围电压供电
J24JTAG接口仿真、调试
K1复位按键系统复位
BT1后备电池系统时钟供电
规格尺寸
采用4层板高精度工艺
147x101.6x1.5mm
温湿度工作参数
工作温度：-20°C~70°C
批量用户可定制-40°C~+85°C工业级温宽
工作湿度：5%到95%，非凝结

Linux软件特性
标号名称功能
交叉编译器arm-2007q1-10-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2arm-linux-gc.2
U-boot版本:U-boot1.3.4提供bootstrap、U-boot源代
支持烧写到DataFlash或NandFlash启动
支持SAM-BA软件进行USB烧写和TFTP网络更新
Linux内核版本：2.6.30

RTC驱动，支持掉电精准保存时间提供测试程序以及源代
CAN驱动提供测试程序以及源代
网口驱动提供测试程序以及源代
音频驱动提供测试程序以及源代码
LCD驱动，支持320×240、640×480、800×600、1024×768等分辨率特殊LCD可提供调试服务
触摸屏驱动，支持4线电阻屏提供测试程序以及源代码
串口驱动提供测试程序以及源代码
蜂鸣器驱动提供测试程序以及源代码
GPIO驱动提供测试程序以及源代码
8*8矩阵键盘驱动提供测试程序以及源代码
USB驱动支持各种USB外设，可提供调试服务
IDE驱动连接各种IDE设备
CF卡驱动支持大容量CF卡
SD卡驱动支持大容量SD卡存储
文件系统Jffs2文件系统提供源代码
PC端开发环境提供ubuntu10.10开发环境搭配VM7.1.4虚拟机并提供开发环境搭建手册
WindowsCE软件特性
标号名称功能
Bootloader支持烧写到DataFlash或NandFlash启动用户可自行选择
支持开机logo自定义最大支持1024*768的24位bmp格式的图片
BSP源代码
BSP开放源码RTC驱动，支持掉电精准保存时间提供测试程序以及源代码
注册表保存，支持掉电保存注册表信息方便用户调试
LCD驱动，支持320×240、640×480、800×600、1024×768等分辨率特殊LCD可提供调试服务
触摸屏驱动，支持4线电阻触摸屏提供测试程序以及源代码
SD卡驱动，支持2路SD卡单独容量最大支持4G
音频驱动，支持音频输入输出和MIC输入提供测试程序以及源代码
网卡驱动，10/100M自适应，可扩展千兆网卡提供测试程序以及源代码
CF卡驱动支持大容量CF卡
IDE驱动支持各种IDE设备
串口驱动提供232、485测试程序以及源代码
矩阵键盘驱动，支持8*8矩阵键盘，也可作GPIO使用提供测试程序以及源代码
USB驱动，支持鼠标\键盘\优盘\打印机\WiFi\蓝牙\\条码扫描\等可根据用户选型，调试驱动
PC端开发环境Wince6.0:提供配套VS.NET2005开发工具，Wince6.0插件
Wince5.0:提供配套EVC开发工具，Wince5.0插件方便客户做二次开发
QY-9263K评估板软件及技术支持：
客户使用开发过程中遇到的和产品相关的问题
根据客户需求进行系统的裁剪
根据客户的需求，辅助开发相关驱动
根据客户的具体需求，进行底板的定制开发（另收费）
订货清单:
产品名称QY-9263KARM开发板
标准配件(1)12V/2A电源(2)1条交叉串口线(3)DVD开发光盘(4)2条RS232串口线(5)USB下载线(6)精美包装盒(7)5.6寸TFT液晶屏
DVD开发光盘资源Linux编译工具交叉编译器arm-linux-gcc
工具软件配套终端、烧写、下载工具
器件手册底板主要元器件的datasheet
使用手册所有开发使用用户手册
镜像文件bootstarp、u-boot、内核、文件系统的镜像文件
测试源码所有接口的测试例程以及源码
系统源码包括bootstrap、u-boot、内核、文件系统和QT源代码
原理图核心板PDF原理图
底板PDF原理图
封装库评估板底板元件封装库
WindowsCE工具软件配套终端、烧写、下载工具、同步软件
器件手册底板主要元器件的datasheet
使用手册所有开发使用用户手册
镜像文件Firstboot、Eboot、NK镜像文件
测试源码所有接口的测试例程以及源代码
BSP包评估板对应BSP板级支持包
SDK评估板对应SDK
原理图核心板PDF原理图
底板PDF原理图
封装库评估板底板元件封装库
选配LCD（另外付费）4.3’LCD模块+四线电阻触摸屏+数据线
5.6’LCD模块+四线电阻触摸屏+数据线
6.4’LCD+四线电阻触摸屏+数据线+逆变器
7’LCD模块+四线电阻触摸屏+数据线
8’LCD模块+四线电阻触摸屏+数据线
10.4’LCD+四线电阻触摸屏+数据线+逆变器
选配模块（另外付费）TTL转LVDS模块
TTL转VGA模块
