显卡怎么看好坏和性能？2017年6月天梯图对比(2)

HDMI，英文全称是“ High Definition Multimedia”，中文是高清多媒体接口。使用HDMI的优点是：与当前需要多根电缆进行连接不同，只需要一根HDMI电缆即可同时传输音频和视频信号。同时，由于无线数字/模拟或模拟/数字转换，可以获得更高的音频和视频传输质量。 HDMI接口也可以转换为DVI或VGA接口。目前，高端图形卡和显示器使用这种类型的接口，笔记本电脑也具有HDMI接口。

DP，全名是“ DisplayPort”。作为DVI的后继产品，DisplayPort将增加对高清音频信号传输的支持，同时传输视频信号，同时支持更高的分辨率和刷新率。 DP具有很多优点，但目前仅是高端显示器的接口，在低端图形卡中很少见到该接口。

•多卡互连

SLI和CrossFire分别是Nvidia和AMD（ATI）的双卡或多卡互连工作组模式。

SLI和Crossfire的形成需要几个方面：

1、需要2个或更多图形卡，这些图形卡必须是PCI-E，并且不需要相同的内核。混合SLI可以用于不同的核心图形卡。

2、需要主板支持。 SLI授权已打开。支持SLI的主板包括NV自己的主板和Intel主板，例如570 SLI（AMD）和680i SLI（Intel）。 Crossfire公开授权使用更高级别的INTEL平台芯片组，例如94 5. 96 5. P3 5. P3 1. P4 3. P4 5. X3 8. X4 8. X5 8. X79等。 .. AMD自己的770X，790X，790FX，790GX等可以交叉射击。 （芯片组太多，因此我将不再赘述）

3、 Crossfire（SLI）数据电缆

4、系统支持

5、驱动程序支持

ARES交火金手指特写

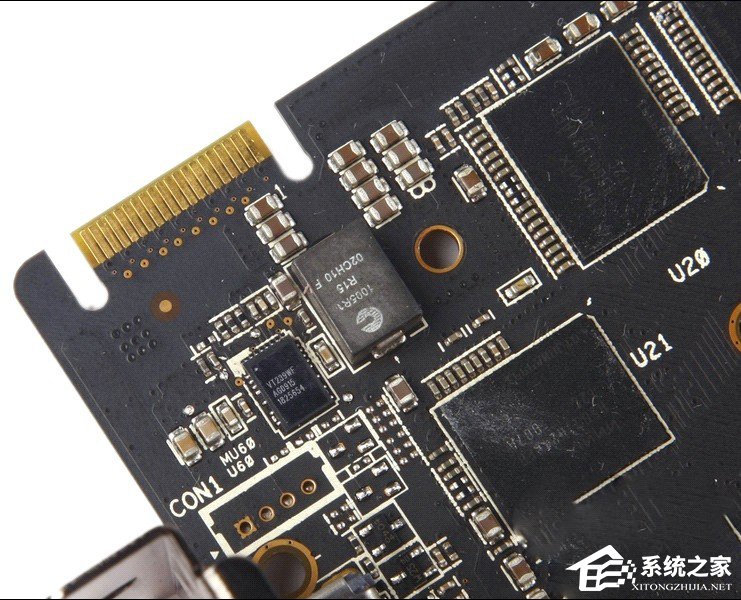

ARES PLX PEX8647桥接芯片和支持电源特写，可以理解为“欺骗”图形卡核心的一种手段，让GPU认为它已连接到主板上，从而实手指和显示输出接口。与设置的显示器不同，显示芯片不是独立出现的，它通常集成在主板的北桥中（现在集成在CPU中），并且通常没有独立的显示内存。这是与独立显示器的主要区别。但是，笔记本电脑也有自己动手做的趋势。许多移动平台已将独立显示器与主板区分开来，成为真正的独立显示器。目标界面是MXM，这在准系统笔记本电脑中更为常见。

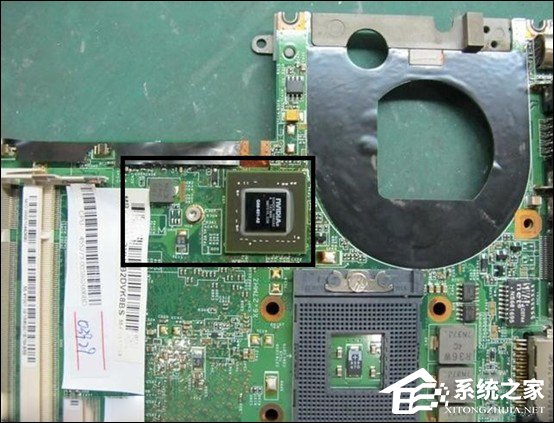

主板上集成的“独立显示器”（黑色区域是大约图形卡区域）

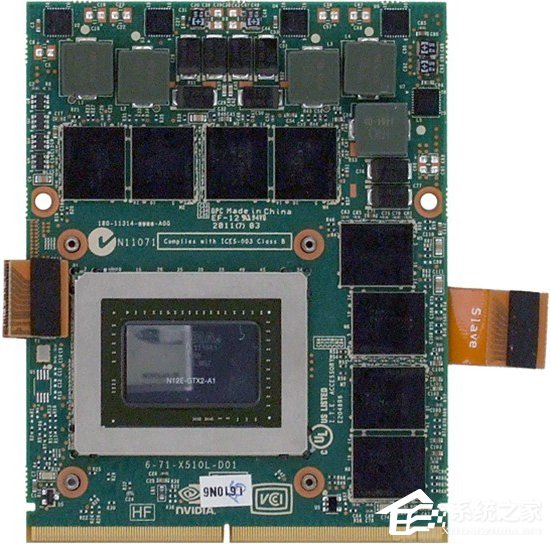

具有MXM接口的移动图形卡GTX580M

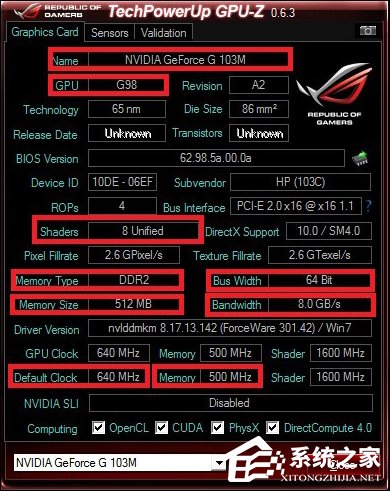

使用GPU-Z参数识别图形卡：

上图显示了笔记本电脑图形卡G103M的识别参数

不要以为上面的都是英文，您听不懂。实际上，每个项目都有中文说明。将鼠标移到每个参数上，您可以看到中文介绍。我在这里不再重复。

在这些参数中，我们需要注意的参数如下（图中红色框所示）：名称（图形卡名称），GPU（核心代码），着色器（流处理器数量），内存类型（图形内存类型），总线宽度（位宽），内存大小（显示内存容量），带宽（带宽），默认时钟（核心默认频率），内存（显示内存频率）

视频存储部分刚刚介绍过，现在让我解释一下核心代码和流处理器。

核心代码是指图形卡显示核心（GPU）的开发代码。所谓的开发代码是显示芯片制造商提供给一系列显示芯片的相应基本代码，以便于在设计，生产和销售以及驱动架构的统一方面促进显示芯片的管理。不同的显示芯片具有相应的开发代码。

流处理器一词最早出现在人们的视野中，可以追溯到2006年12月4日。NVIDIA在同一天正式发布了新一代DX10显卡8800GTX。在技​​术参数表中，看不到通常使用的两个参数：Pixel Pipelines（像素渲染管线）和Vertex Pipelines（顶点着色单元），被一个新术语代替：流处理器，将其翻译成中文流处理器（也称为SP单元，意思是）它的作用是处理CPU传输的数据，并将其转换为可由显示器识别的数字信号。

流处理器的数量对图形卡的性能具有决定性的影响。可以说，高端，中端和低端显卡之间的主要区别在于流处理器的数量，但核心区别除外。但是，需要注意一件事，即NV和AMD的图形卡流处理。处理器数量不可比。两种图形卡核心体系结构不同，并且通过比较流处理器的数量无法看到性能。在正常情况下，NV图形卡的流处理器的数量明显少于AMD。对于同一代图形卡，SP数量的差异可用于粗略估计性能差异。

以上信息与如何判断图形卡的质量和性能有关。只要介绍了高端图形卡的识别方法和结构，如果您打算购买高端图形卡，从性能和兼容性中进行选择是最重要的。
