这样不妨碍热管冷凝回流吗,求教?|非公版

电脑杂谈  发布时间:2021-04-08 06:02:57  来源:网络整理

编辑的回复:编辑之前曾说过确实存在问题。这种散热器的制造过程是先制作一个长的铝型材,然后将其切成每个散热器。

3

16层网民提出的问题

网友的原始评论:我不明白,如果热管的加热端低于冷凝端最好,通常是38度或电源机箱(不是反向38度)热管图形卡,加热端比冷凝端稍高....这样是否不能防止热管的回流冷凝,请寻求建议?

编辑的回复:毛细现象是由于液体表面对固体表面的吸引。例如,如果您悬挂一条毛巾并将毛巾的下端放入水中,则毛巾的上部会在一段时间后变湿。这种现象对重力不敏感,只会随液体的类型和毛细管的程度而改变。

2当前主流非公开版本:热管+散热片+风扇

高级章节基础+热管+散热片

散热器的导热速度:★★★★☆

实际散热面积:★★★★☆

气流速度:★★★★☆

这是市场上大多数图形卡使用的散热器模式。它如此流行的原因与它较低的成本带来的更好的散热效果密不可分。它的主要特征是结合使用热管和散热片。这种模式下的散热片面积比前一种更大,并且由于导热是通过热管进行的,因此散热片形状和尺寸的限制也被削弱了。

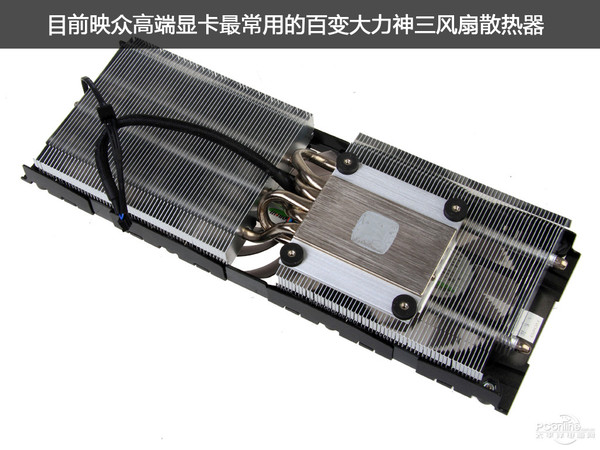

映众百变大力神三风扇散热器

鳍片的厚度非常薄,通常使用铝作为材料,甚至对鳍片上的许多突起进行加工,以进一步增加散热面积。同时,热管的传热效率远高于纯铝。热管对图形卡长度的距离变化不敏感。通过特殊的散热片工艺,核心热量可以快速传递到铝制散热片。片上,然后由风扇带走。

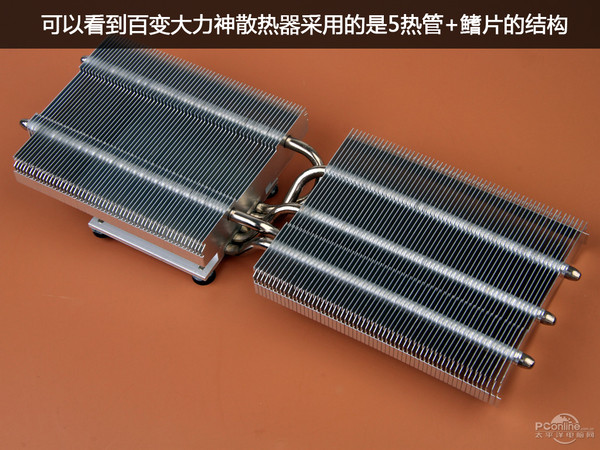

百变大力神风扇的本体

这种散热器通常装有向下吹的普通风扇。由于散热面积大,不需要使气流速度过大,因此风扇速度在一定程度上降低了,从而减少了散热器风扇产生的热量。噪音。

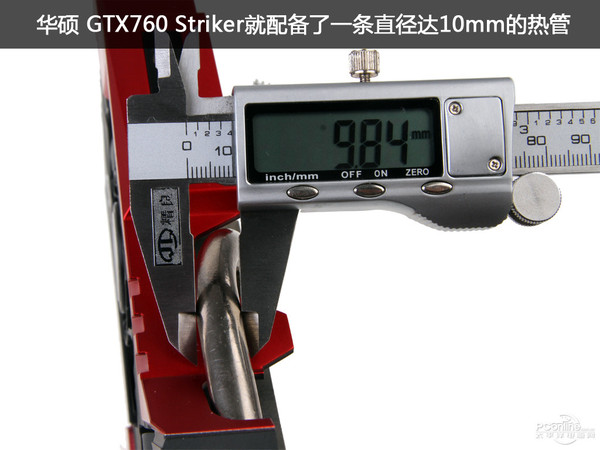

华硕GTX760 striker的10mm热管

对于这种散热器,散热器越先进,热管越粗,越大,散热片的面积就越大,风扇的尺寸就越大。例如,三风扇散热器的性能通常要好于两风扇散热器。

其他阅读:热管的工作原理

显卡风扇散热器_显卡风扇 cpu风扇_cpu风扇不转显卡风扇转

实际上,热管是封闭的铜管内壁上的毛细管多孔芯。同时,热管内部将被抽空至低于大气压,并最终充满低沸点和冷却剂。当热管的一端被加热时,冷却剂将挥发成气体并移动到热管的其他位置。当它冷却到一定温度时,它将凝结在管壁上的液体中,最后通过灯芯的毛细作用流回到被加热的部分。实际上,热管可被视为独立的散热系统。它的工作模式类似于冰箱和空调中使用的压缩机。它的传热效率很高,通常热管的厚度与其散热能力成正比。比例。

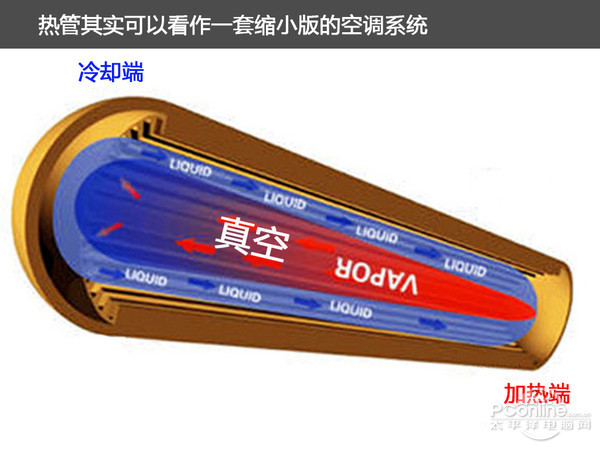

热管的工作原理

实际上,均热板的工作原理与热管相同,只是将圆柱形铜管压扁成板状。类似于将热管从受热端引导到冷却端的热管,均热板可以将热量从平面的一个点或一部分快速传导到整个平面。

3种终极显卡冷却方法:水冷,液氮汇总

终极章水冷却

散热器的导热速度:★★★★☆

实际散热面积:★★★★★

气流速度:★★★★☆

尽管水冷盒的尺寸很小,但是水冷却系统中主要组件的散热器的散热面积却远远超过了普通显卡。同时,散热器本身的大小不受图形卡大小的限制,因此配备的风扇大小也更大,并且可以实现比同级别的图形卡风扇高得多的气流速度速度。

显卡风扇散热器_显卡风扇 cpu风扇_cpu风扇不转显卡风扇转

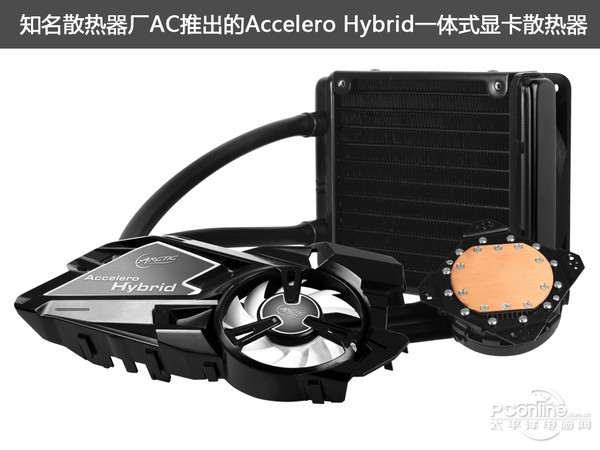

Accelero Hybrid一体式显卡水冷散热

水冷却系统中的管道和水冷却液与以上两种散热器类型中的热管非常相似。主要任务是将由铁芯吸收的热量带到实际的散热元件(水冷却散热器),这个过程不像热管。它是被动执行的,但通过水泵的作用可以主动执行,效率相对较高。

终极版液氮

散热器的导热速度:★★★★☆

实际散热面积:★☆☆☆☆

空气流速:☆☆☆☆☆

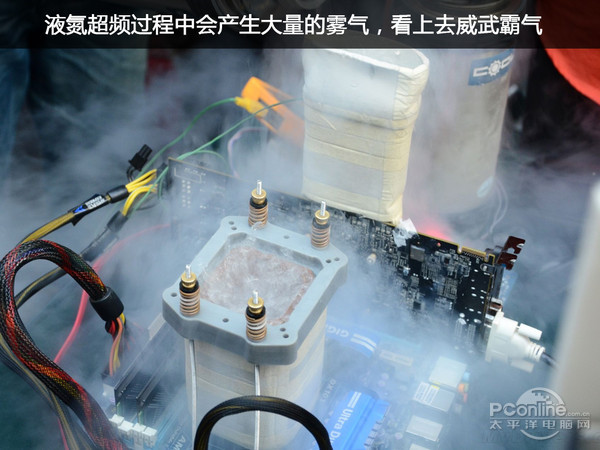

液氮超频

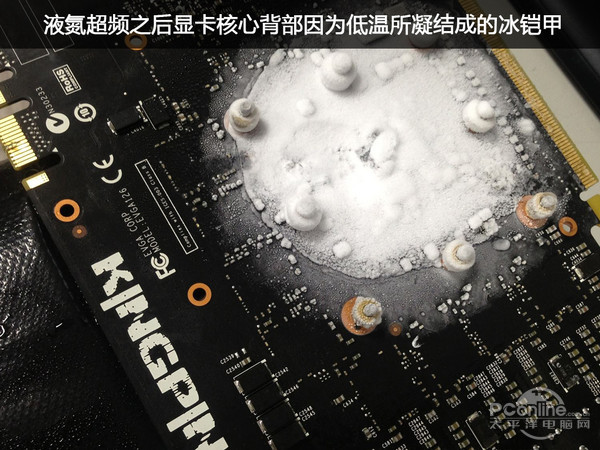

液氮超频后显卡背部的冰铠甲

作为极端超频中使用的散热方法,这三个参数无法再测量。室温下液氮的直接汽化将吸收大量的热能,从而将图形卡冷却至负200度的超低温,甚至在图形卡的表面上会形成一层冰铠甲。

编辑摘要:本文主要是希望让玩家在选择图形卡时对不同的散热器有一个感知上的了解,因为不可能从外观上直接了解图形卡散热器的实际工作效果。因此,如果您想进一步了解该散热器的实际效果,请搜索我们的评估文章,该文章将提供最详细的温度评估。
