四风扇散热器非公版GTX1070Ti5至尊PLUS评测

[PConline评估] NVIDIA的GeForce GTX 1070 Ti显卡的频率有限。显卡制造商可以使用的主要技巧是散热器。先前经过测试的非公开GTX 1070 Ti具有双风扇散热器。有些使用三风扇散热器，而Inzhong的Ice Dragon Super Edition具有四个风扇。 Zotac在这方面并未落后，并发布了带有四风扇散热器的非公开GTX 1070 Ti图形卡。具体型号为GTX。 1070 Ti-8GD5 Extreme Plus显卡，不同之处在于他的风扇在显卡背面。

ZOTAC GTX 1070Ti-8GD5 Extreme PLUS电子商务价格阅读...

ZOTAC GTX 1070 Ti Extreme Plus图形卡：四风扇散热器

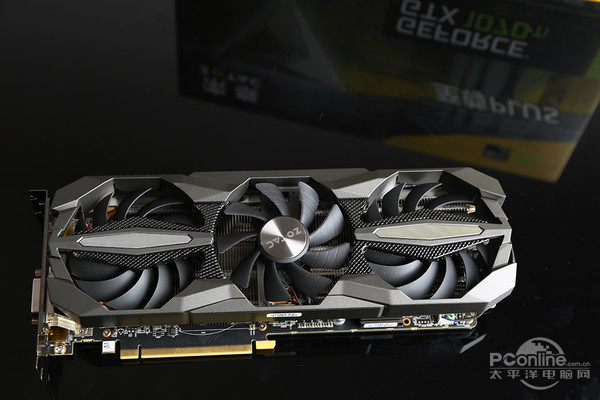

ZOTAC GTX 1070 Ti-8GD5 Supreme Plus显卡也是一个很大的GTX 1070 Ti，ZOTAC产品系列称为Supreme都是这种设计，3D Storm立体声散热器-正面是3个80mm风扇，散热器是匹配的5热导管，显卡表面覆盖有一层碳纤维贴纸，灰色外观相对低调。

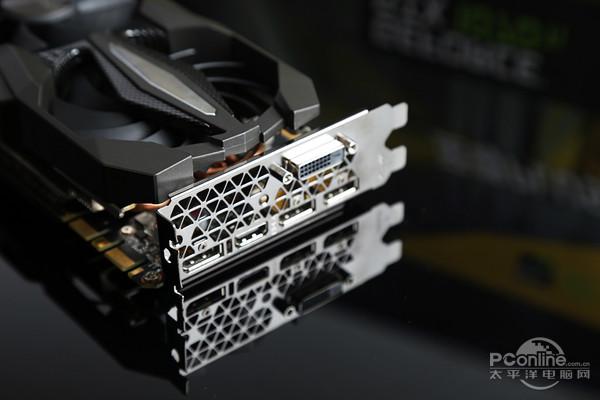

ZOTAC GTX 1070 Ti-8GD5 Extreme Plus图形卡提供DVI，HDMI和3个DP端口，同时完成了金属屏蔽，挡板也镀了镍。

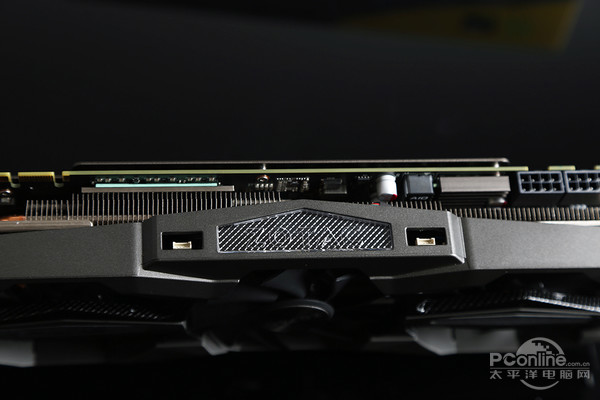

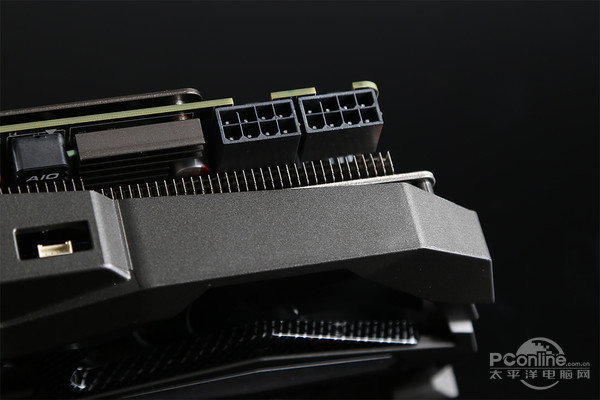

ZOTAC GTX 1070 Ti-8GD5 Extreme Plus显卡增强了电源设计。它使用双8针电源。从理论上讲，它可以提供375W的总电源容量，这对于TDP仅180W的GTX 1070 Ti来说已经足够了。

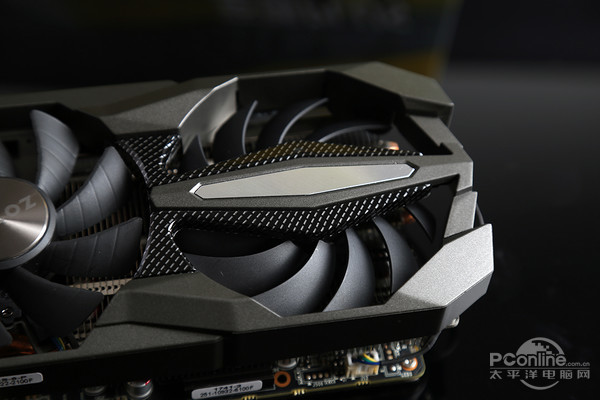

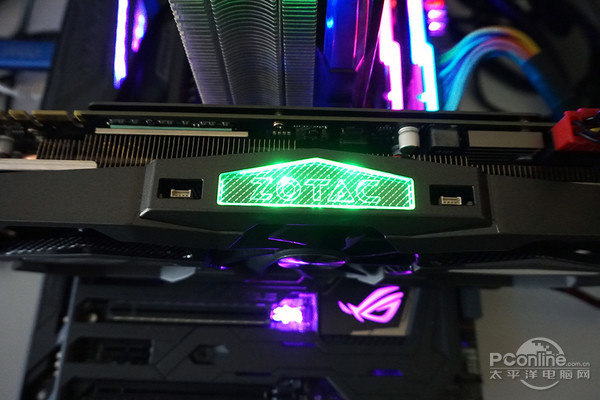

RGB卡是高端卡最不可或缺的功能之一。该图形卡的顶部还设计有RGB信仰灯。玩家还可以通过Zotac自己的FireStorm软件自定义灯光效果。

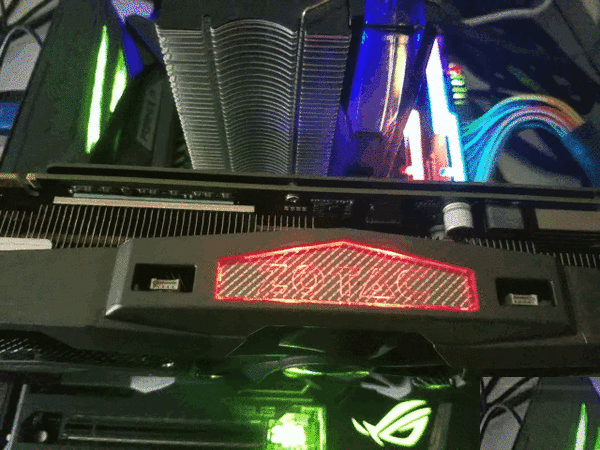

图形卡LED灯光效果的实景拍摄

Gif显示

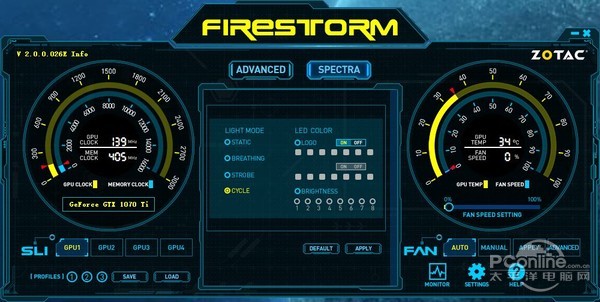

FireStorm软件可以自定义LED灯光效果

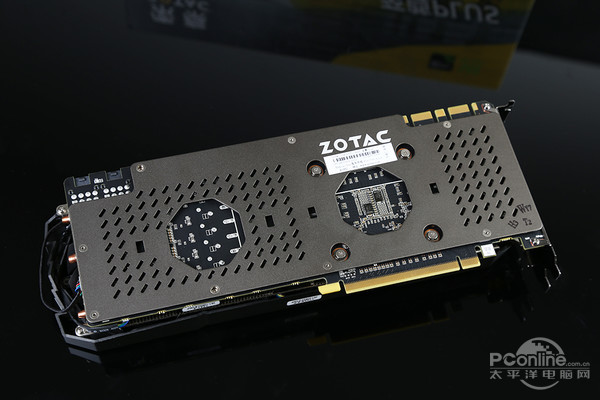

Zotac GTX 1070 Ti-8GD5 Extreme Plus显卡的背面板还设计有金属背面板，表面哑光，中间有2个孔。这是Zotac显卡的特殊功能。第三个风扇可以安装在这两个位置。

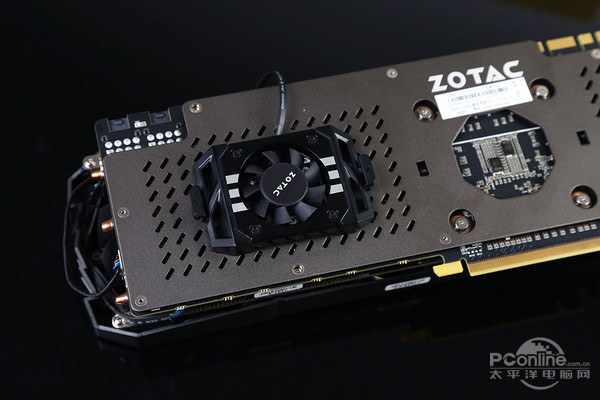

安装后的效果是这样的。 Zotac GTX 1070 Ti-8GD5 Extreme Plus显卡具有设计散热系统的好主意。毕竟，图形卡主要在GPU和电源部分加热。前面板由三风扇散热器维护，温度仍然良好，后面板通常是较高的加热区域。 Soterga的小风扇可以冷却背面PCB。至于具体结果，将在以后单独测试。

从角度来看，Zotac的图形卡实际上是3 + 2风扇配置，但附件中仅提供了一个小风扇。强迫症难以忍受，因此您可以选择是为电路的背面供电还是为GPU供电。背部变热。

视频卡拆卸

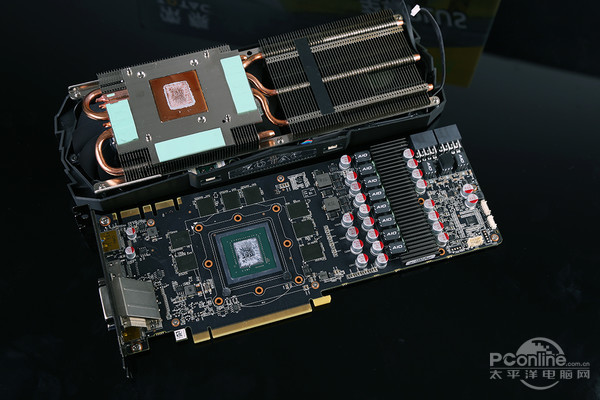

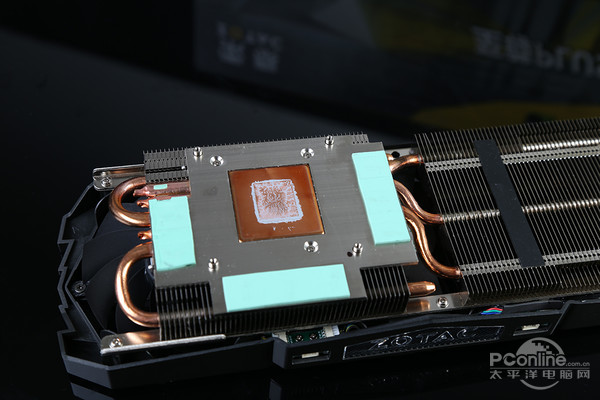

ZOTAC GTX 1070 Ti-8GD5 Extreme Plus显卡使用纯铜底座和5条热管，但是这些热管没有镀镍，仍然是纯铜热管。

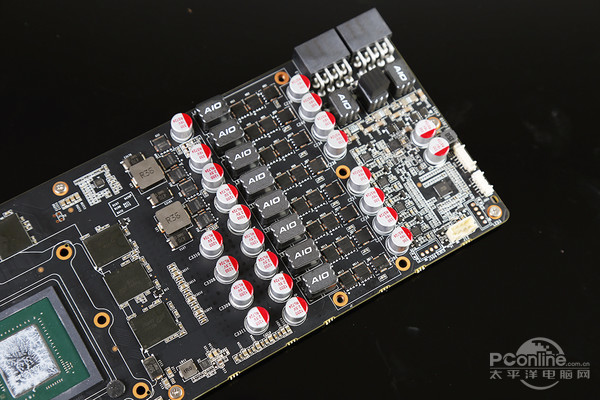

ZOTAC GTX 1070 Ti-8GD5 Extreme Plus显卡的PCB是非公开版本设计。与公开版本的5 + 1相相比，ZOTAC使用8 + 2相电源，并且材料是相当坚固的纯固态电容器。 ，AIO定制电感器和1个上部和2个下部MOSFET。上桥是MDU1511，下桥是MDU1513。它由韩国的Magnachip生产。最大电流可以达到88A，等效电阻最低4.为6毫欧。电气指标非常好。

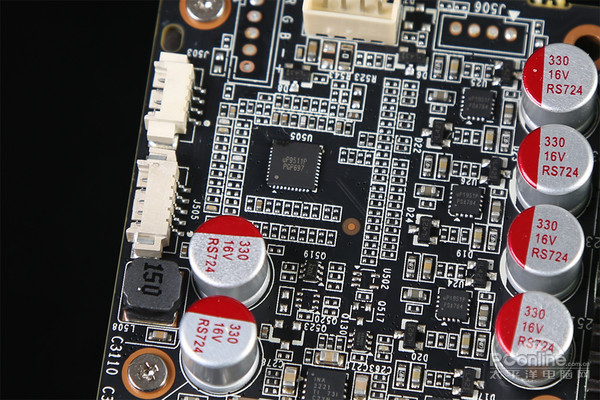

由图形卡供电的PWM主控制芯片为up9511，这在GTX 1070/180系列高端图形卡上非常常见。它支持多达8个阶段的电源管理，并且视频存储器的独立2相电源由另一个主设备控制。

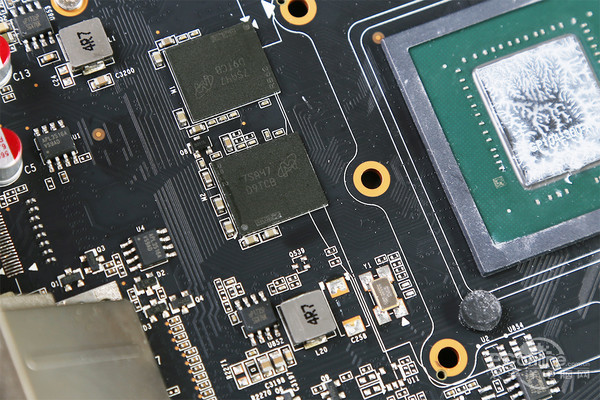

Zotac图形卡的闪存颗粒也来自美光（Micron），编号为D9TCB，它们是频率为8GHz的GDDR5存储器颗粒，单容量为1GB，总容量为8GB，位宽为256bit。
