公版GTX660TiPCB对比评测：倒行逆施

全文浏览◆公共版本GTX 660 Ti PCB分析

由于开普勒架构的功耗和发热量大大降低，与上一代的费米架构相比，简直是天翻地覆，因此对PCB的电气性能要求不是很高。这是来自GTX 680显卡的4 + 2阶段。电源设计从一开始就有痕迹，在GTX 670显卡上达到了高潮。人们第一次意识到，价格超过三千元的高端图形卡的PCB可以做到。

尽管它吸引了众多玩家的批评，但NVIDIA决心，并且GTX 660 Ti作为定位低于GTX 670的图形卡，不太可能“逆转”并恢复到旧的公共PCB方式。开普勒之前进行设计。它基本上保持了公共GTX 670的水平。

GTX 670两种PCB的比较（上面是基于GTX 680解决方案的PCB，底部是公共PCB）

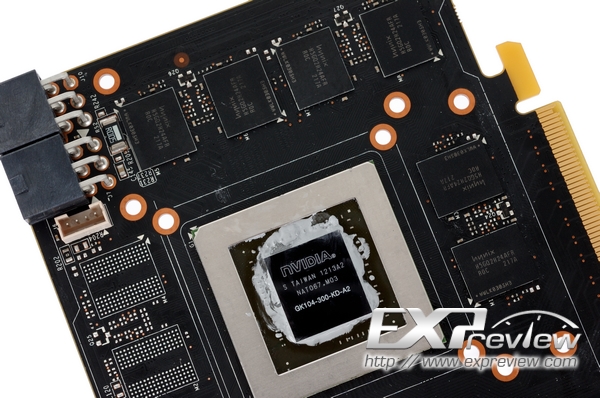

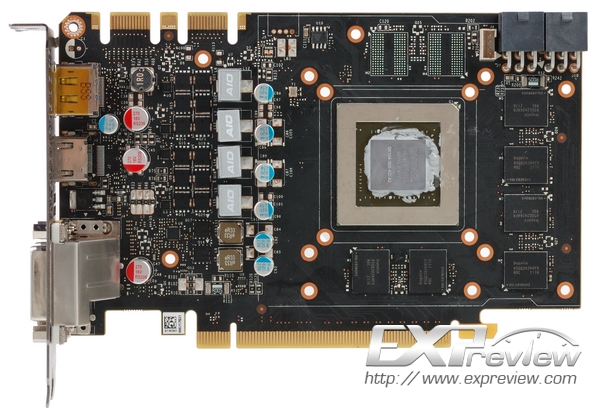

GTX 660 Ti PCB布局（点击放大）

GTX 680 PCB的公共版本为10英寸（2 5. 2cm），4 + 2相电源设计，GTX 670 PCB的公共版本为7英寸（1 7. 4cm），电源为4 + 2相，GTX 660 Ti图形卡的PCB也是7英寸规格，电源也有4 + 2相，与GTX 670基本相同。

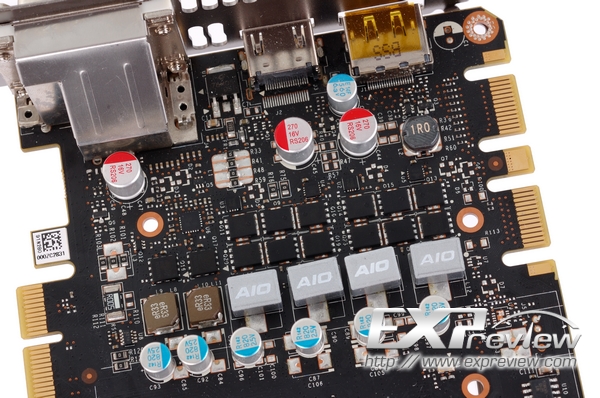

电源电路主要集中在PCB的左侧。核心4相使用所有固态电容器，AIO电感器和1个上部和2个下部MOSFET。上桥是MDU1517，下桥是两个MDU1514。它由韩国的MagnaChip生产，并包装在PowerFlat56中。电阻为6毫欧，最大电流为2 2. 8A，并配备有四个81062驱动器IC。

视频存储器的独立2相电源是1个上MOSFET和1个下MOSFET，上桥和下桥都是M3807和R33电感器。由于电源电路靠近视频输出接口，因此双链DVI接口被屏蔽。

GTX 660 Ti配备了两个SLI金手指，理论上支持四向SLI，但这取决于驾驶员的配合。发布GTX 670时，NVIDIA在第一个驱动程序中禁用了四向SLI支持，后来又取消了。

PWM芯片

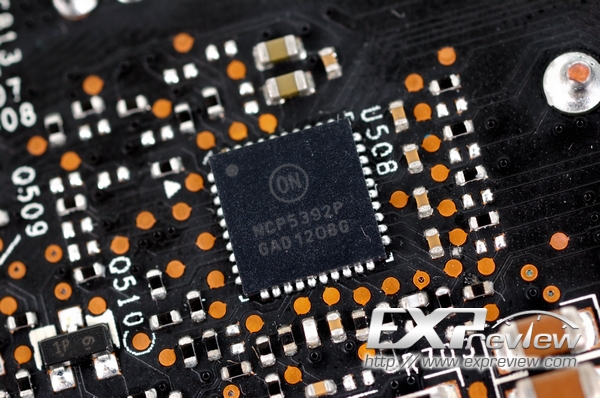

与我通常看到的更多NCP5395不同，Zotac GTX 660 Ti使用的PWM芯片是NCP5392P，它还支持4相电源管理，最大开关频率为1MHz。

视频内存配置

GTX 660 Ti取消了一组视频存储控制器。从理论上讲，最合适的视频内存容量是1536MHz，但是NVIDIA仍然为其配备了2GB的视频内存，这类似于去年的GTX 550 Ti，后者使用192位控制1GB的视频内存。 ，这次只翻了一番。

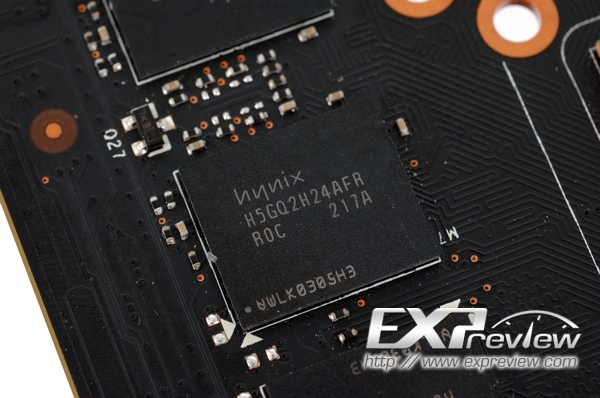

PCB的正面有6个视频存储颗粒，PCB的背面有2个。共有8个。这些数字都是H5GQ2H24AFR。后缀T2C表示它们是6Gbps的粒子。每个芯片为64MB * 32bit，总容量为2GB。

如何分配GTX 660 Ti的视频内存？

但是GTX 550 Ti的三组视频内存控制器实际上与两种类型的视频内存颗粒相匹配。 GTX 660 Ti有两组来管理4个32MB * 32bit粒子，其余的组控制2个64M * 32bit粒子，而GTX 660 Ti三组视频存储控制器管理8个64M * 32bit粒子。可能的分配方法是两组视频内存控制器管理4个64MB * 32bit粒子。其他4个64M * 32bit粒子的宽度为128bit，但只能移动。第三个64位视频存储控制器的容量增加了一倍，但视频存储位的宽度没有改变，因此总共具有192位的位宽和2GB的容量。
