提升爆改水冷方案RadeonVII280一体式水冷散热器

最近，Radeon VII显卡的普及率甚至超过了NVIDIA RTX系列显卡，这主要是因为其第二代Vega内核采用了7nm工艺，并且其性能取得了显着的性能。但是，高温和高功耗的问题仍然困扰着每一代AMD显卡。即使是带有三个散热风扇的Radeon VII也未能幸免。一些外国玩家无法坐以待,，手动更改了Radeon VII的散热，并强制使用280集成水冷散热器。结果令人欣喜。内核可以稳定地超频至2122MHz，等效内存频率为2400MHz，最高温度仅为60℃，性能提高20％。

现在提高GPU性能的关键在于增加流处理器的数量和频率。但是，NVIDIA和AMD当前正在经历散热瓶颈。毕竟，高性能也会带来高热量。如何散发热量已经成为一个问题。在Radeon VII和RTX 2080 Ti Founders Edition的最新公共版本中，放弃了以前的涡轮式散热，而采用了降压式散热。

在我们的测试中，Radeon VII可以在满载条件下达到78°C，并且整个图形卡都非常热且不可触摸。尽管降频并不明显，但它也会影响每个人的体验。 Reddit上的玩家升级了水冷解决方案，模仿了RX Vega 64水冷版本，并将其转换为280集成水冷图形卡。

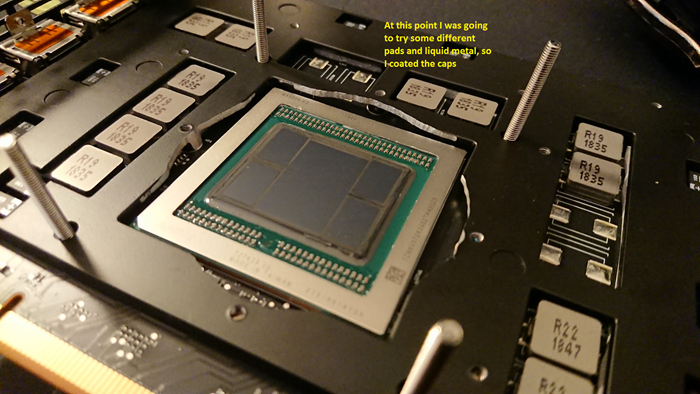

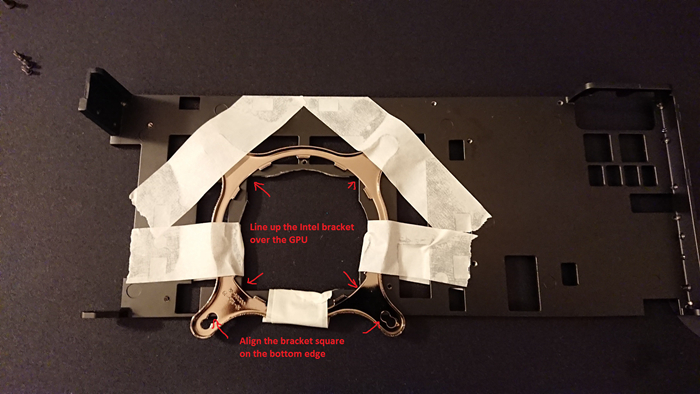

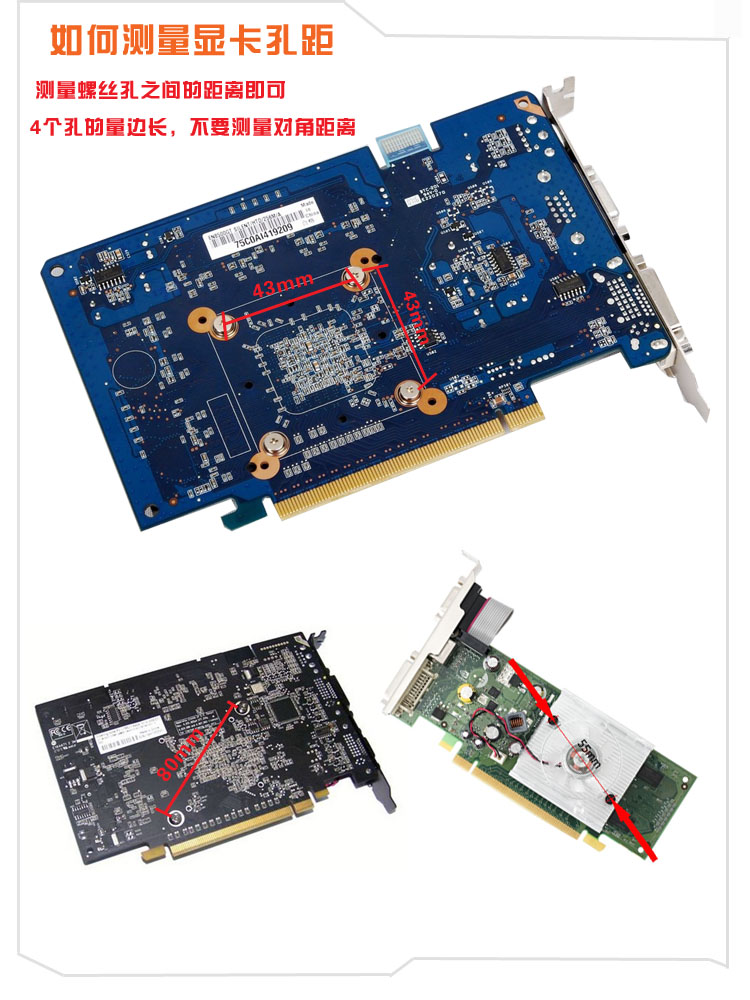

他选择了更方便的改装套件-EVGA CLC 280集成水冷，280压力的第二代Vega核心似乎有点挑剔。由于图形卡的结构冲突，显然无法直接安装。它只能猛烈破坏Radeon VII图形卡的中间框架，并切出一个可以容纳紧固件的位置。

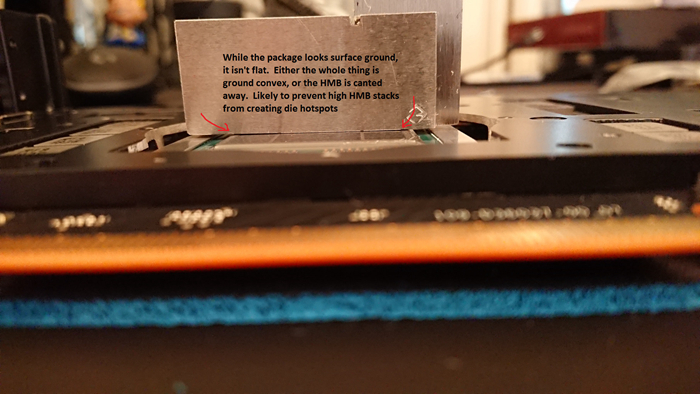

这时，您必须非常注意紧固件与Vega GPU内核的接触面，并避免过紧拧紧螺钉并在安装过程中压坏内核。

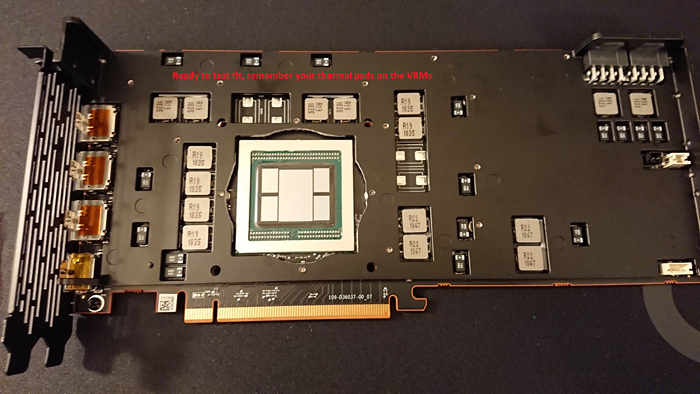

中间框架可以继续安装回去继续使用，如果可以抛光以切割边缘，则会更加完美。

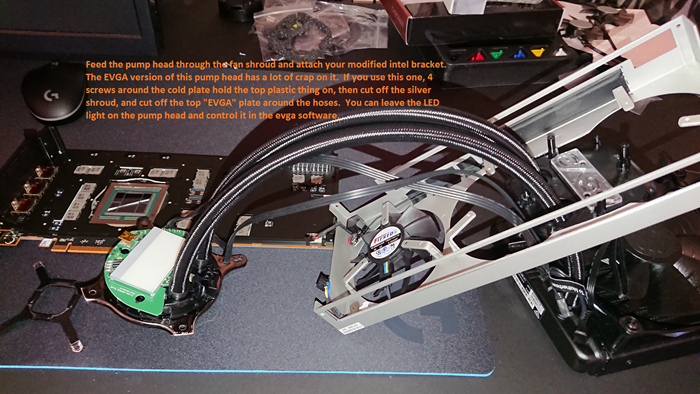

长螺丝可以有效地固定集成水块，注意压力。

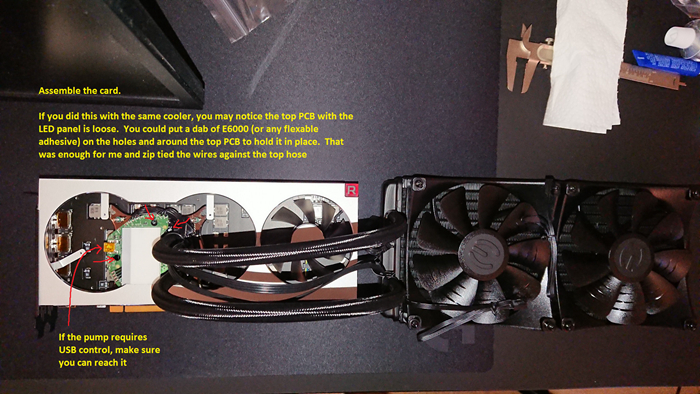

为美观起见，玩家选择使用Radeon VII图形卡的原始风管，外观确实好看，并且水箱的上盖也已卸下，以防止位置冲突。

可能是安装后的情况，中间的两个风扇已被卸下。

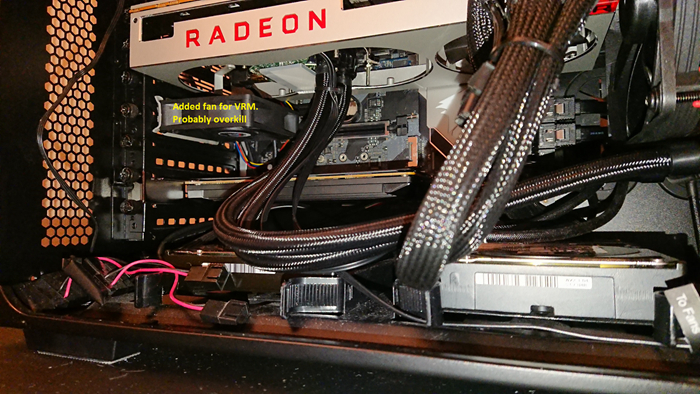

为了散发左侧VRM电源模块的热量，还安装了外部风扇以进行散热。虽然有点难看，但确实有效。

经过剧烈修改后，此Radeon VII显卡已重生。在调谐下，实际上在1265mV时获得了稳定的2122MHz工作频率记录，而在正常条件下1800MHz仅约为1000mv。此外，HBM 2视频存储器也可以完全超频至1252MHz。最终，其3DMark Firestrike显卡获得了完整的33,000分，比默认值高出20％。在如此高的频率和高电压下，待机时温度为40°C，满载时仅为60°C。

看到这个，你想了解点什么吗？由于温度问题，Radeon VII图形卡的部分强度已被密封。我想知道是否有任何AIB制造商愿意生产集成的水冷版本？或具有更好散热的Radeon VII风冷卡。
