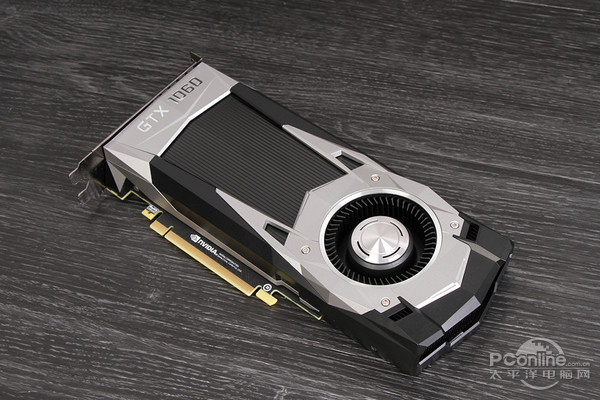

拆解：妥协于信仰灯的飞线实在奇葩显示输出显示

拆卸：危及信仰灯的飞线真的很棒

显示输出

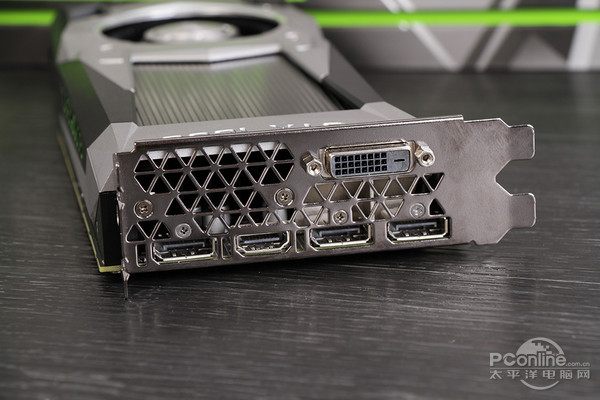

显示输出也遵循公共版本的特征。对于大多数播放器来说，旧的3DP + 1DVI + 1HDMI就足够了。它支持多屏幕输出，不支持模拟信号，也就是说，DVI至VGA头不可用。

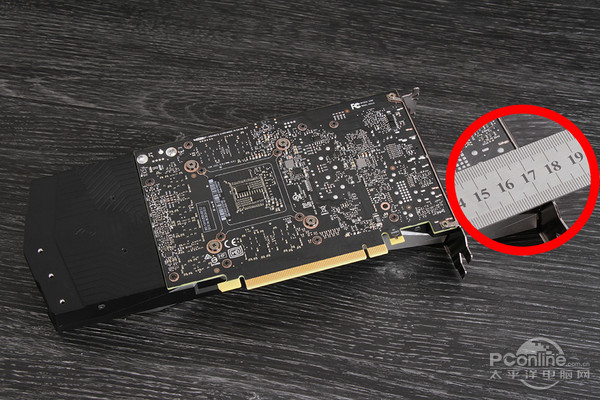

与GTX1080 / 1070不同，GTX1060没有配备背面板。从背面可以看到PCB板的长度很短，只有1 7. 2cm，非常接近1 5. 5cm R9 Nano。

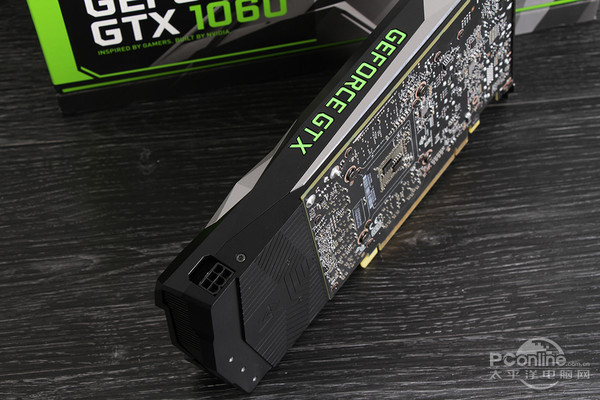

图形卡顶部

图形卡的顶部设计没有SLI金手指。从已经出属块和NV信皮外，PCB板上还有一个黑色的导流板。无论如何，我都无法将其取下，只是发现侧面有螺丝...

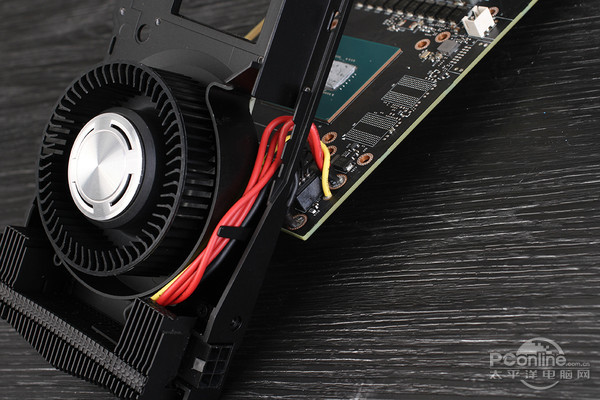

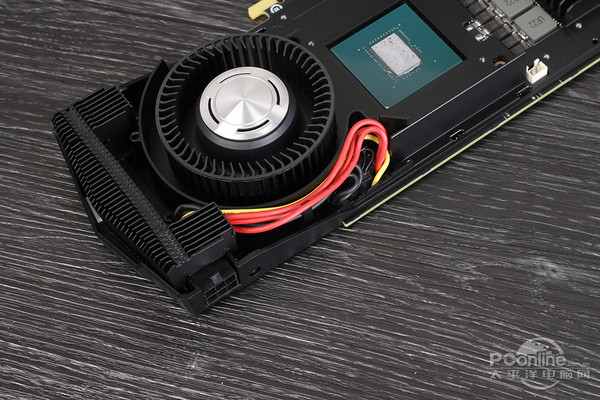

一些麻烦的飞行路线设计

这堆电线是连接散热器和PCB板上的电源接口的飞线。

接地线，12V线和5V线均通过焊接连接

中间的插槽为风扇供电

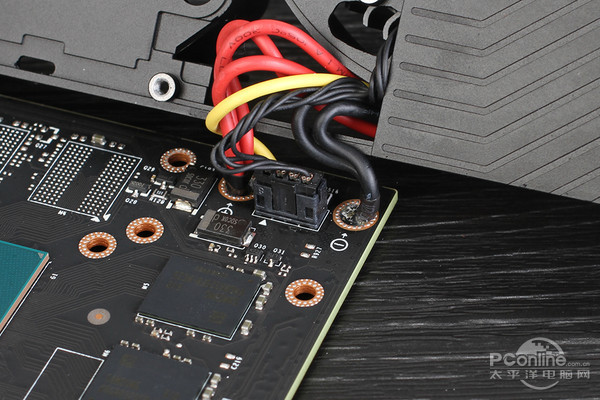

这个角度应该可以更清楚地看到，这个奇妙的设计...因此，这张卡在更换散热器时会非常麻烦，您需要一些电工知识和某种电烙铁点焊技术才能实现。但是，GTX1060将主要以非公开形式存在于市场中。据说公共版本卡的数量很少，普通用户也更倾向于选择具有两个风扇和三个风扇的非公共GTX1060（非公共频率，良好的散热性，它更便宜），所以这没有。没关系。

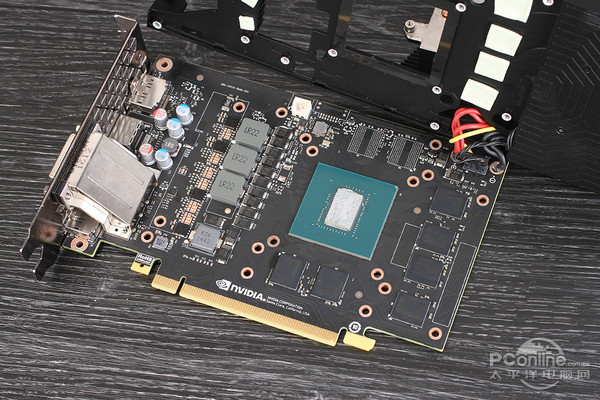

功能强大的PCB板

即使是小的PCB板，也感觉组件的密度非常低。它也可以从侧面反映Pascal的出色表现，并且在没有疯狂的堆放和电源的情况下也可以具有良好的性能。

此外，您还可以看到有两个空闲的视频内存修补程序位置，另外六个是1GB的视频内存，每个内存形成6GB。因此，据说会有8GB的视频内存版本，但尚未得到确认。

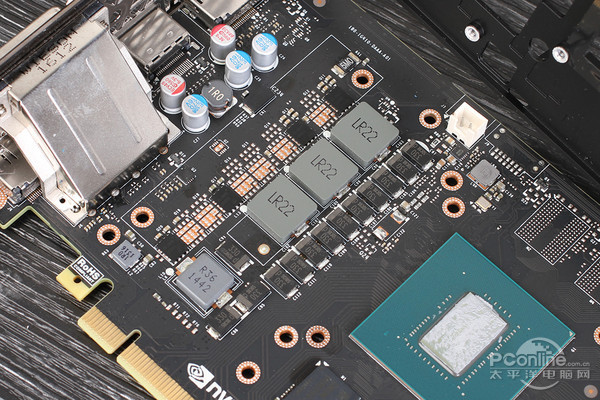

核心电源

GTX1060的公共版本为3 + 1相电源，其中3相为核心电源，1相为显存电源。由于只有120W TDP，实际上就足够了……那些疯狂的七相或八相电源可能无法将性能提高15％。但是，当然，如果价格相同，则多花一点钱就可以了。

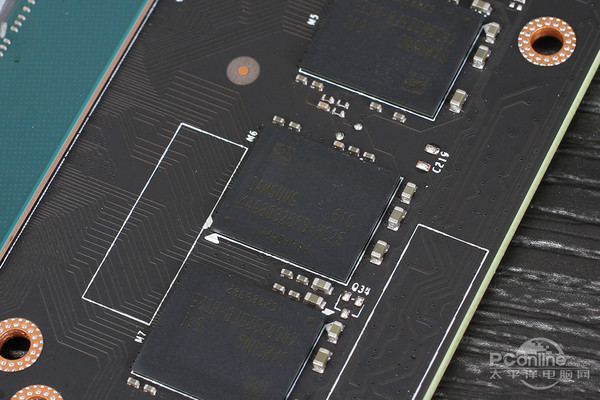

三星GDDR5显存

六个1GB / 32位Samsung GDDR5内存补丁总共由6GB和192位宽度组成。

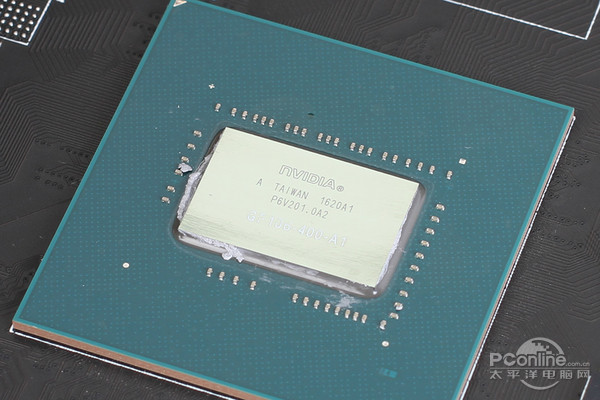

GP-106-400-A1内核

铁芯的形状为矩形，总面积为200mm²。由于采用了先进的16nm工艺，它比GTX960的227mm²小一些，但集成晶体管的数量却更多。

最后，拆卸完毕，请等我慢慢放回原位...
