显卡拆解：做工中规中矩显卡HD7750显卡

显卡拆卸：做工还算令人满意

视频卡拆卸

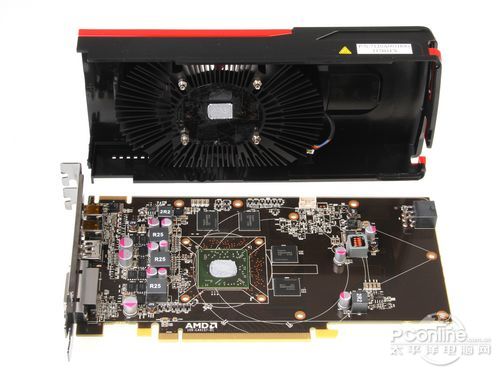

昂达HD7750显卡面向主流市场，因此做工并不夸张。松开四个螺钉即可轻松拆卸风扇。

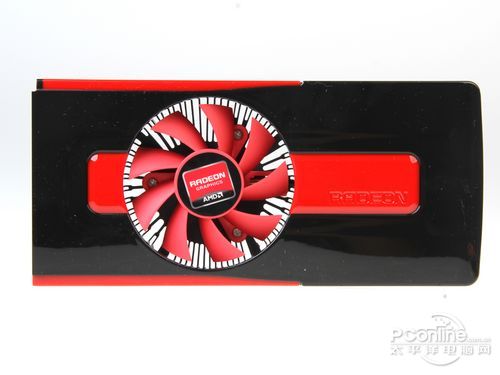

HD7750图形卡产生的热量较低，因此该公共HD7750图形卡的散热器采用直径为8厘米的风扇+铝合金吸热底座设计，无热管，无铜材料。该散热器具有非常严格的规格。正常，成本相对较低。

公共PCB

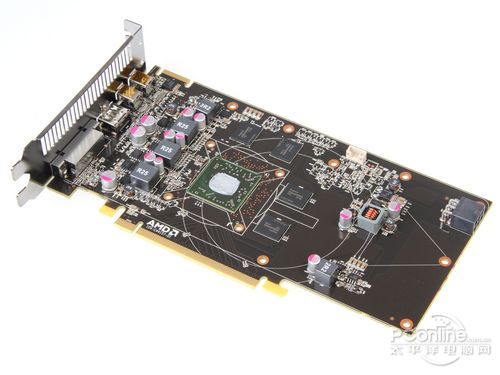

最标准的公共PCB

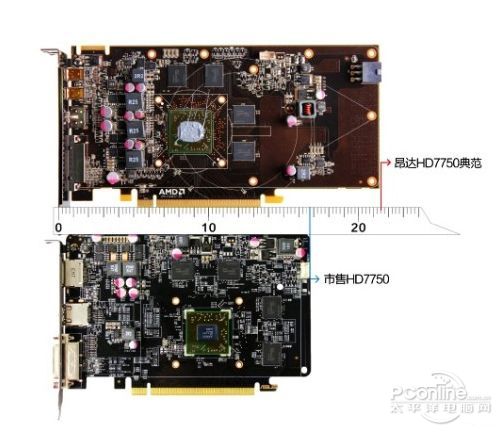

尽管昂达HD7750使用原始PCB，但使用109-4157-01原始HD7770公共版本PCB。电路板尺寸大于20cm，层数为标准6层，明显优于市场上某些品牌的4层PCB。产品更好。

前端电源

它扩展了原始的HD7770设计规范，包括一个标准的3相核心电源和一个专用于高端图形卡的独立VDDCI电源电路。 GPU可以在900MHz长时间稳定运行。

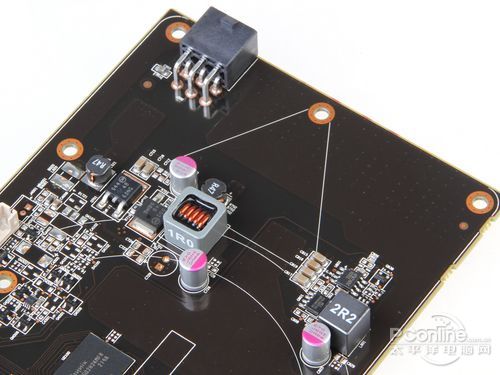

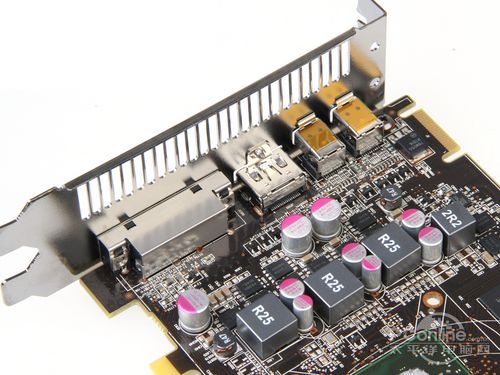

后端电源

使用安森美半导体的章鱼Mosfet和ST电源IC，功耗更低，发热量更小，电流均匀地分配到每个相，并且长期工作更稳定。

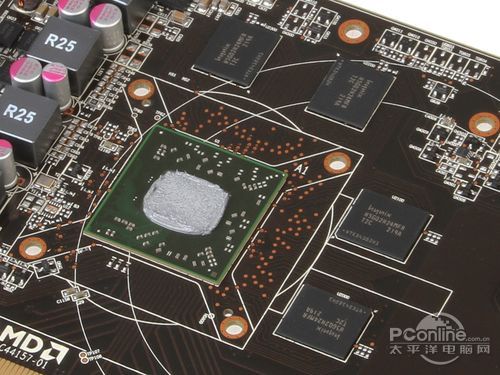

GPU芯片和视频存储芯片

昂达HD7750型号1GD5图形卡采用28纳米制程技术，其核心由512个流处理单元构成，这对于中端图形卡而言极为罕见。它同时支持最新的DX1 1. 1特殊效果和PCI Express 3. 0接口格式，还支持AMD ZeroCore Power，PowerTune节电技术和最新的AMD Eyefinity 2. 0广域技术。
