GTX1080Ti拆分式背板老黄称GTX980Ti

欣赏拆解显卡

从外观上可以看出，除了散热器外壳，图形卡的名称以及散热片的颜色外，GTX1080Ti和NVIDIA TITANX在其他地方都相同。

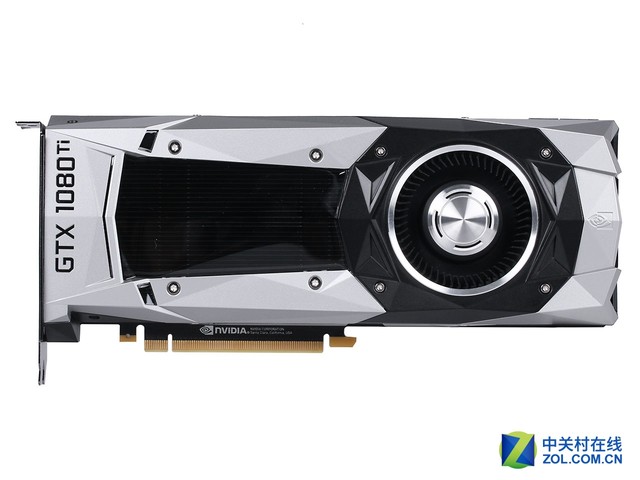

图形卡的外观

GTX1080TiFoundersEdition使用公共版本的标准涡轮散热器。涡轮通过I / O区域中的冷却孔将热空气吹出。涡轮风扇的最大速度限制为55％，约为2300 rpm。这类似于TITANX的“涡扇发动机”。

图形背板

拆分后面板

老黄表示，GTX980Ti没有背板以使多卡SLI具有更好的散热性能。显然，这未被播放器认可，因此GTX1080Ti配备了新设计的背板。构建SLI平台时，可以卸下一半的背板以增加空气流通，从而增强散热效果。

散热器壳部分

卸下散热器壳

真空腔均热板散热模块

GTX1080Ti配备了新设计的真空室均热板。与GTX1080的真空室均热板相比，散热面积增加了一倍。与GTX1080相比，在相同温度2.下噪声降低了5dB，而在相同噪声下温度降低了。 5°C。

图形卡中框和涡轮风扇

GTX1080Ti的全金属中框不仅可以加固显卡，而且在协助散热方面也起着一定的作用。导热垫连接到中间框架，以帮助散热较高的部件（例如视频存储器）散热。图形卡上的涡轮风扇非常安静，即使在高负载条件下，风噪也不明显。

图形PCB设计

与NVIDIA TITANX相比，GTX1080Ti具有很多MOS管，并且基本上没有空的焊接位置。从工艺上可以看出，NVIDIA在设计新旗舰产品时非常谨慎。另外，由于GTX1080Ti的视频内存容量为11GB，因此在视频内存的正面没有焊点。

图形电源设计

NVIDIA TITANX的电源设计采用7 + 1 + 1相双FET电源设计，它比以前的GTX1080的5 + 1强得多，并且比TITANX的7 + 1 + 1相单FET电源更豪华。 。就材料的质量而言，高端组件，例如高质量的片式电感器和钽电容器，无可非议，旗舰产品种类繁多。

图形核心

GTX1080Ti上的芯片自然是一个全尺寸Pascal游戏核心，代号为GP102-350-K1-A1。当晶体管数量增加一半时，核心面积将比GTX980Ti小22％。

电源接口设计

GTX1080Ti采用8 + 6pin辅助电源接口，这也是NVIDIA250WTDP公共显卡的标准配置。另外，PCI-E可以提供最大300W的功率，足以使图形卡在高频下稳定工作并具有一定的超频能力。

视频界面设计

NVIDIA移除了一直使用的DVI接口，并将接口简化为：DP 1. 4 * 3 + HDMI * 1，但是NVIDIA在包装盒中随附了一条DP至DVI适配器电缆，以方便使用DVI接口监视器播放器连接到设备。那么NVIDIA为什么要切断DVI接口呢？ NVIDIA的官方解释是增强散热。毕竟，如果DVI接口被切断，将会有更多的通风孔。这也是NVIDIA宣称的“双重排气设计”的关键。

拆卸后零件清单
