EXPGDC外置显卡套件玩转时下最顶级游戏大作

笔记本电脑的最大缺陷是无法随意升级图形卡。最新的3D游戏杰作将说服许多老“机器王”。如果我想体验最新的游戏，我必须得到一个新的吗？当然不是！仅仅使用外部图形卡套件就可以使老板恢复信心，成为当今游戏界的顶级杰作。

游戏的瓶颈来自显卡

笔记本电脑的最大瓶颈是游戏。 2万元的笔记本并不比5000元的DIY台式机好。最可悲的是笔记本的图形卡还不能升级（图片1），只有CPU（超极本除外）才能为用户升级。面对日益激烈的游戏环境，有什么办法可以升级？做旧游戏您可以尝试最新的3D游戏杰作吗？答案是-EXP GDC外部图形卡（图2）。接下来，让我们看一下EXP GDC的安装，以及它可以带来什么样的性能提升。到老了。

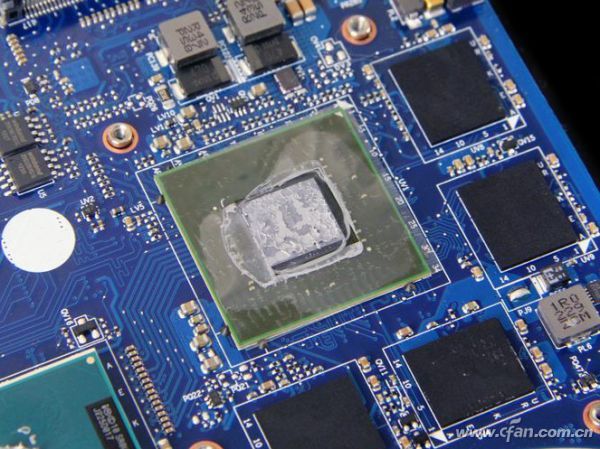

01 ----笔记本的图形芯片大多为BGA封装格式，无法升级

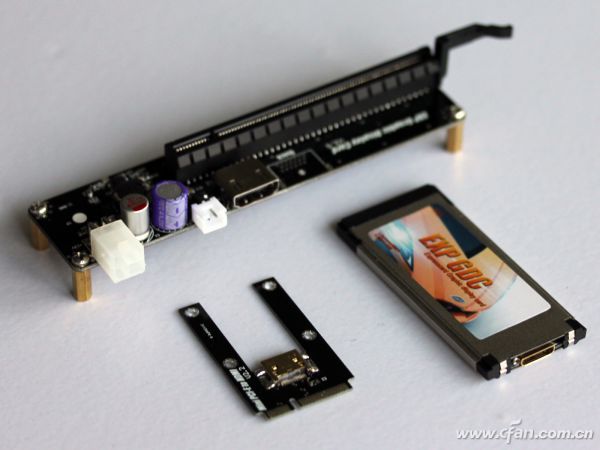

02 ---- EXP GDC外置显卡主板，非常小

提示

事实上，早期的笔记本电脑也具有MXM标准的可升级设计，但是由于利基市场的需求，它最终成为了目前根本无法升级的设计。

测试环境：

ThinkPad T400

CPU：Core 2 P8600

芯片组：GM45（集成显卡）

内存/硬盘：6GB / 320GB 5400rpm

外部图形卡：华硕GTX660-DC2T-2GD5

简单的安装过程

EXP GDC提供了两个接口，即ExpressCard插槽和Mini PCI-e接口（支持同时连接两个接口）。由于T400配有ExpressCard插槽，因此安装过程相对简单，只需按照图中的进行连接即可（图3）。请注意，上述安装过程必须确保笔记本计算机和EXP GDC处于通电状态。关闭状态。

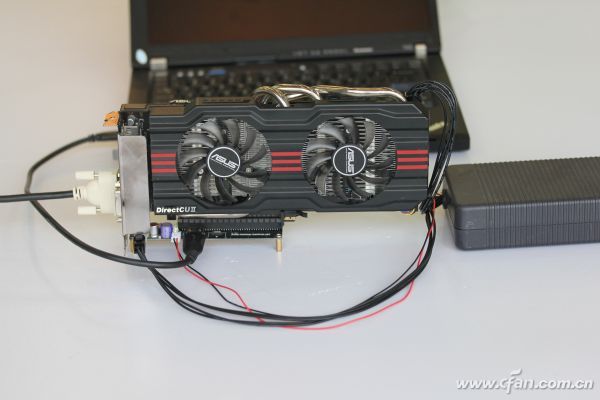

03

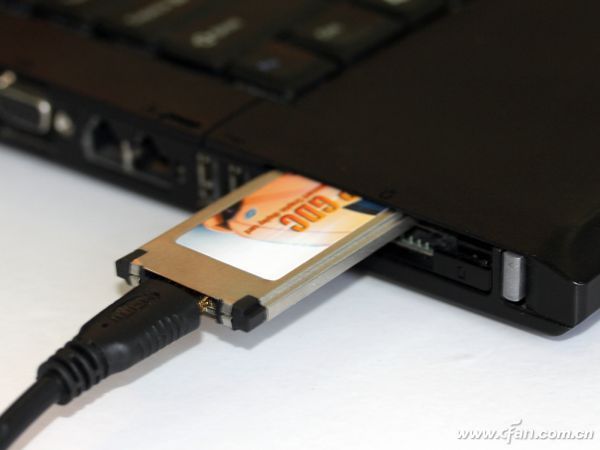

3-1

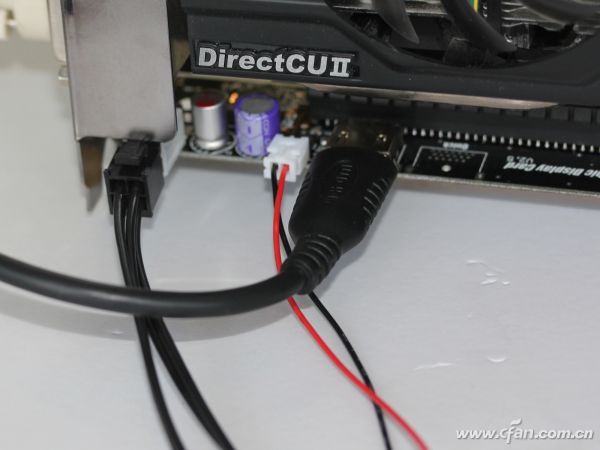

3-2

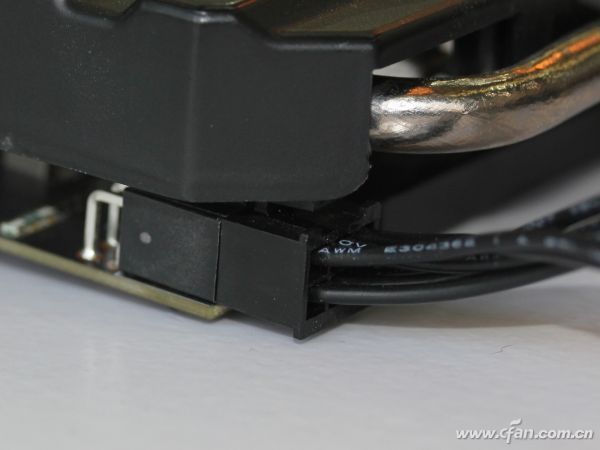

3-3

3-4 ----本文介绍的EXP GDC是一个外部图形卡平台，总成本约为250元，包括转接卡，EXP GDC主板，220W电源和相关的固定铜柱。 EXP GDC的最大意义是大大降低为笔记本计算机构建外部图形卡平台的成本，并简化安装难度，以便拥有少量DIY经验的玩家可以使用它来使他们的旧书焕发青春

提示

现在的笔记本电脑通常配备了一组微型PCI-E端口和一组mSATA端口，两者的插槽形状非常相似（图4）。

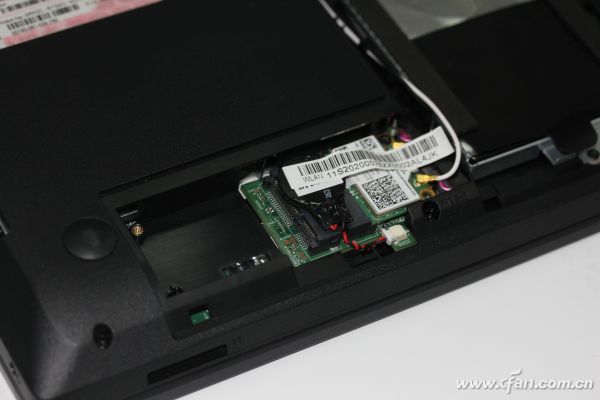

04 ----图片中的两个插槽是无线网卡和mSATA插槽。微型PCI-E接口主要用于安装无线网卡模块，而mSATA接口只能安装1.8英寸SSD硬盘。 EXP GDC仅支持mini PCI-E接口，因此在安装过程中请勿将其与mSATA接口混淆

由于硬件平台的限制，T400外部图形卡不能使用笔记本计算机的内部屏幕，而只能将屏幕输出到外部显示器。首次启动时，系统将提示您查找新硬件。您可以使用驱动程序向导自动下载并安装图形卡驱动程序。然后，您需要进入NVIDIA控制面板并在PhysX设置中手动修改外部图形卡（图5）。同时，请进入电源管理，与PCI Express相关的节能选项已关闭（图6）避免系统显示停滞。

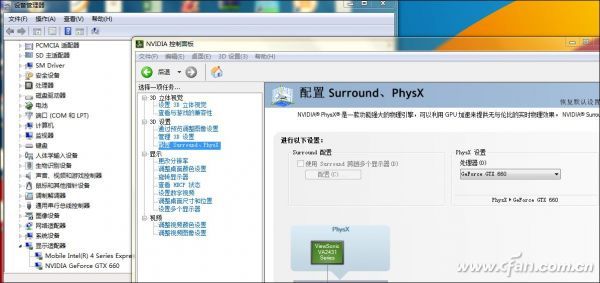

05 ----记住要修改此选项，否则某些应用程序将无法在自己的显示器上运行

06 ----某些笔记本默认情况下处于关闭状态，因此此时无需进行修改

带宽影响的实践测试

ExpressCard和Mini PCI-e接口的瓶颈在于总线带宽。例如，ExpressCard的理论最大传输速率仅为500MB / s。即使将其与Mini PCI-e组合在一起以形成双数据通道，也远未达到PCI-E×16主流传输速度。那么，当T400仅连接到ExpressCard时，带宽将对图形卡的性能产生多大影响？为了便于与最新笔记本的性能进行比较，我们还添加了i5-3210M + GT640M组合笔记本的参考性能。

通过实际测试，我们发现ExpressCard的低带宽确实限制了外部图形卡的性能，而性能损失取决于测试环境的分辨率。以3DMarkVantage为例，在E文件（1024×768）环境下，性能损失率达到了56％（图7〜8）！），类似于华硕GTX660-DC2T-2GD5台式机高端显卡，即使带宽限制了性能，但其性能仍然可以杀死笔记本平台上的主流GT640M。

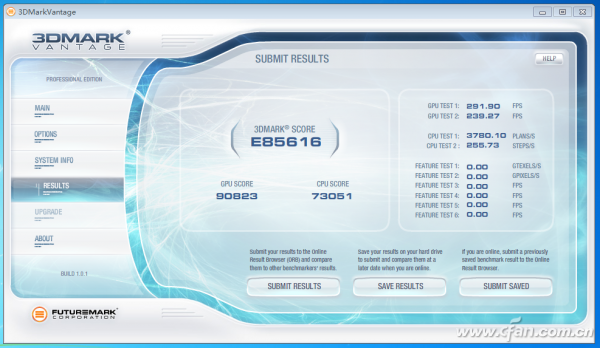

07

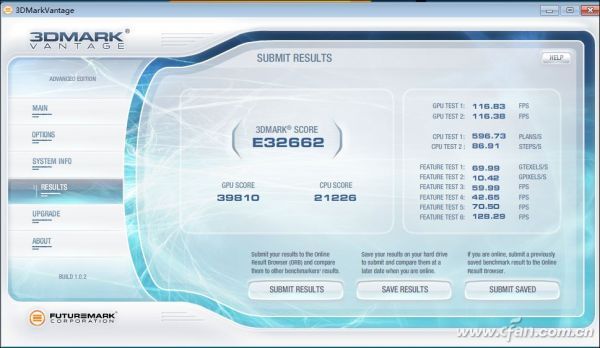

08 ----分别在DIY和外部笔记本平台上运行的ASUS GTX660-DC2T-2GD5图形卡的截图

应该注意的是，高分并不意味着实际的游戏体验是好的。在“生化危机6”的测试演示中，T400 +外部独立显示器在720P默认图像质量中仅获得1891点，平均帧数少于20fps。在相同分辨率和图像质量的情况下，配备i5-3210M + GT640M平台的笔记本电脑可以达到3351，基本上是光滑的。这种鲜明的对比确实是不能接受的。因此，我们再次测试了“战地3”，我们并不希望此时的比较数据会反转。

在720P（自动图像质量）下，i5-3210M + GT640M平台上笔记本的平均帧速率约为45fps，而T400 +外部独立显示屏始终保持高于50fps。将分辨率调整为1080P（自动图像质量）后，T400 +外部独立显示器的速度没有出现意外波动，并且仍然高于45fps！

通过数据分析，我们总结了一些经验。首先，外部图形卡不适合以极高分辨率和图像质量体验大型游戏。当超出ExpressCard接口的带宽限制时，理论上1699元和699元的外部图形卡的效果是相同的。另外，“生化危机6”属于DX9c游戏。游戏场景需要大量的纹理和渲染，并且还会占用CPU性能。打破ExpressCard接口的带宽限制很容易。因此，T400 +外部独立显示平台的性能将是无限的。有利（2008年的CPU也是瓶颈一）。“战地3”是DX11的早期FPS游戏，并且即使在1080P分辨率下，纹理材质也远不如“生化危机6”那么精致，因此T400 +外接显示器为了“翻身”。

简而言之，如果您的笔记本电脑很旧，我们建议您选择价格在400〜600元之间的外接显卡（例如台式机版本的GT640）。在EXP GDC解决带宽瓶颈之前，仅高端产品就很明显，这很浪费。对于此类产品，我们不妨花费预算购买高端显卡来升级SSD或增加内存。

提示

EXP GDC能发挥多少外部图形卡性能还取决于笔记本电脑芯片组。与2008年上市的T400类似的“古董”使用的是GM45芯片组。由于带宽，它只能发挥GTX660性能的大约50％。但是，如果您的笔记本电脑相对较新，例如HM6或HM7系列芯片组，则可以发挥70％至90％的独立显示性能。因此，笔记本电脑越新，可以考虑使用的高端外部显卡就越多。

接口外部显卡的诅咒

EXP GDC的最大问题是接口。许多新的笔记本电脑产品不再配备ExpressCard插槽，笔记本电脑中的Mini PCI-e插槽也被无线网卡占用。如果使用Mini PCI-e插槽连接外部图形卡，则只能使用有线网络（或购买具有USB接口的无线网络卡），这还会导致无法安装底部外壳的问题。背面（图9）。因此，最适合EXP GDC笔记本电脑的是ThinkPad，Lenovo Y450 / Y460和其他标准ExpressCard插槽的老手。如果您的笔记本电脑没有ExpressCard插槽，则需要考虑拆卸的便利性无线网卡的安装和组装，并且对动手能力有进一步的要求。

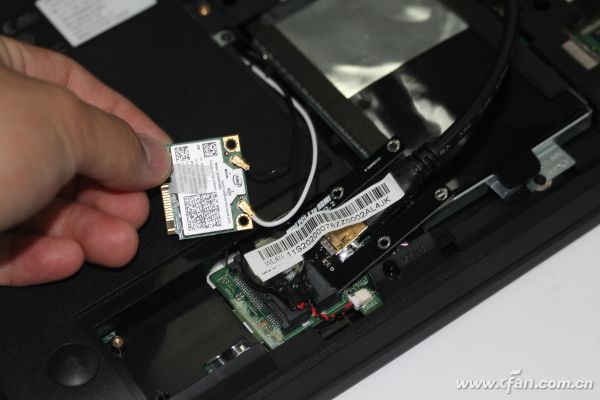

09 ----半高的Mini PCI-e插槽需要剪卡

好消息是接口问题很快将不再是问题。据了解，英特尔将在2014年推出下一代Thunderbolt接口（Tunderbolt），其双向传输速度高达20Gbps，从而进一步缩短了PCI-E3.0×16的理论速度之间的差距。解决带宽限制的新Thunderbolt接口也有望成为外部图形卡的催化剂。如果EXP GDC可以立即添加对新Thunderbolt接口的支持并保持合理的价格，那么将来我们可能不再需要笨重的台式计算机。 ，您只需要在外出时携带超薄超极本，并且在回家时就可以使用外部图形卡玩游戏。它既方便又便宜，足以达到Sony Z21笔记本提供的解决方案（零售价超过20,000元），对吗？很舒服吗？

摘要

EXP GDC为老笔记本用户提供了相对便宜的外部图形解决方案。尽管由于接口带宽限制而导致外部图形卡的性能下降，但至少它也可以使2008 T400平稳运行。 3英寸级别的大型3D游戏，这就是EXP GDC的意思。另一方面，台式机显卡的升级和淘汰率非常高。预算有限的用户可以充分考虑EXP GDC + second的组合手持显卡进一步降低了构建外部图形平台的成本，总之，EXP GDC似乎是一个相对初级的平台，我们也希望将来会出现更成熟，更稳定的外部图形解决方案。彻底解决了笔记本游戏性能不佳的历史，无法升级。
