20系显卡/图灵架构显卡孔距盘点高端卡和甜品卡

[20系列图形卡/图灵建筑图形卡]孔距库存

本文仅讨论代表性的图形卡型号，不可能包含所有型号，但是如果遇到未提及的型号，您可以参考并自己进行估算。

自gtx600系列显示卡以来，NVIDIA官员一直稳定使用58mm间距散热模块，直到2016年gtx1000系列显示卡为止。从2018年起，基于Turing的rtx20系列和gtx16系列图形卡打破了这一传统。从51mm×51mm，58mm×58mm，58mm×74mm，70.5mm×70.5mm都使用。一百朵花可以开吗？

在了解散热孔间距变化的原因之前，希望大家先了解一下内存的散热情况。近年来，随着视频存储性能的不断提高，视频存储的热量已成为越来越重要的一环。在GDDR5 / GDDR5X时代，只有顶级非公开版本的高端卡和甜点卡才会使用覆盖核心和内存的散热模块（有些人称其为“浸泡板”，尽管它并不严格，但可以理解）。但是，他们中仍有相当一部分仍然选择单独的散热器来抑制视频内存，在Beggar版本和第二版本中，视频内存的散热被直接忽略了！

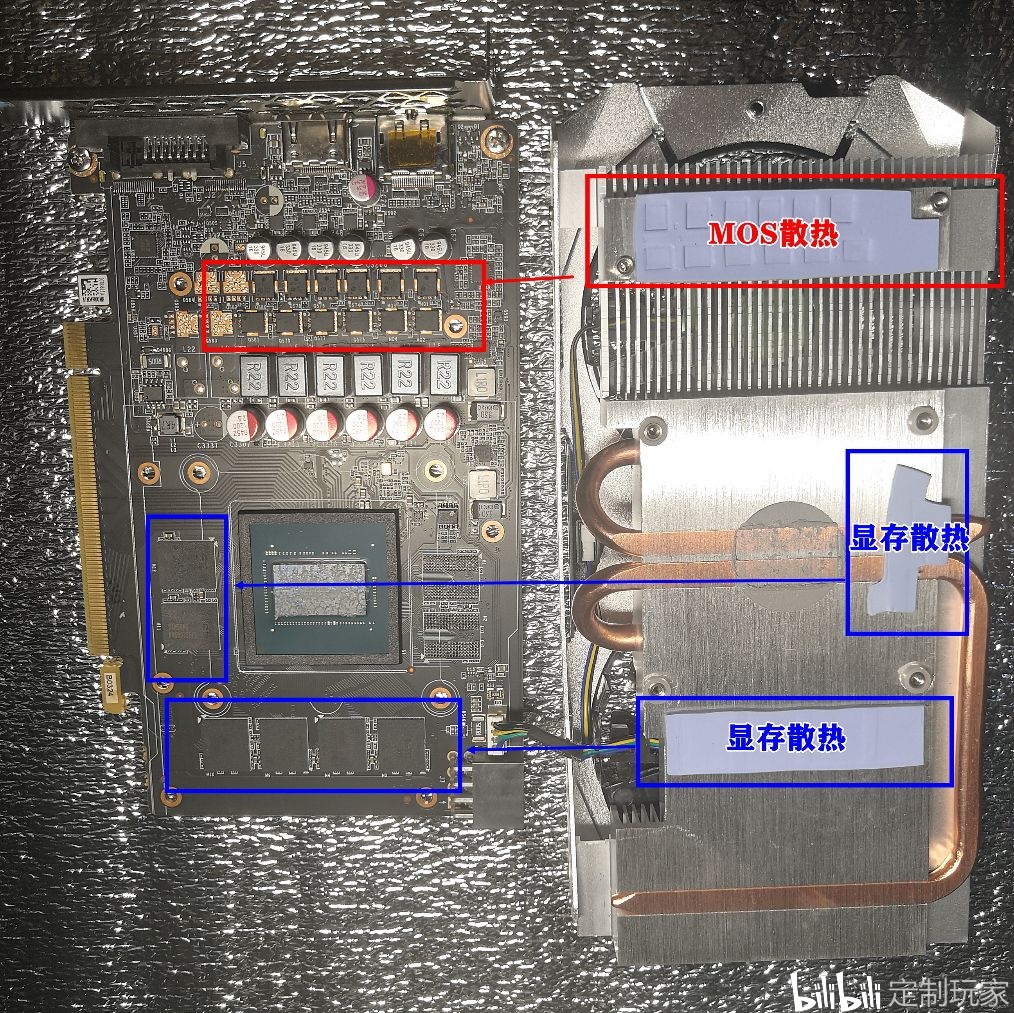

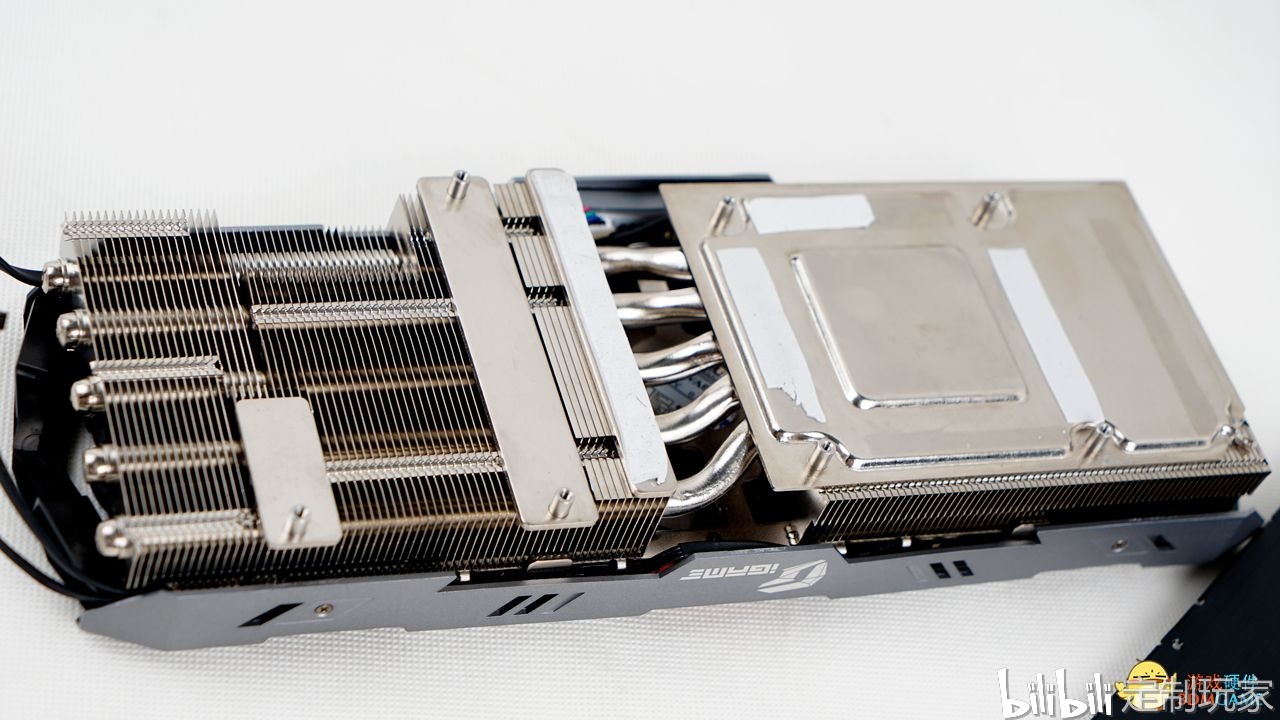

核心视频存储器的完整覆盖范围

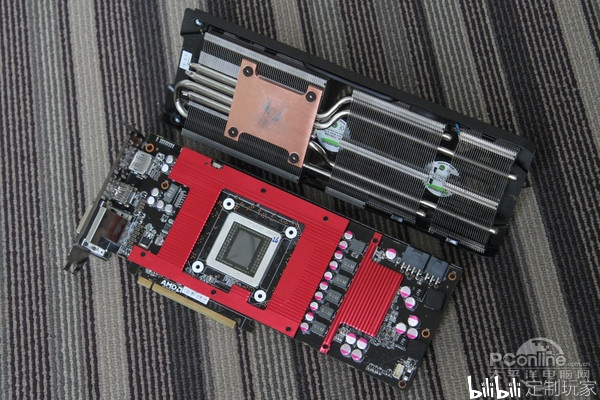

仅覆盖内核，将散热器单独用于视频存储器

在GDDR6时代，AMD和NVIDIA都不能忽视视频内存的超高发热。他们选择了大面积的GPU内核和一个可散发视频存储器热量的模块。 “老实人” AMD提供了内存温度传感器，而英伟达公司“巧妙地”拒绝了用户监视内存温度的机会。这就是为什么每个人都在抱怨AMD 5700xt的内存温度过高（但仍在正常范围内）），却没人抱怨N卡的内存温度。

总的来说，一方面，图灵芯面积太大，需要较大的散热孔间距；另一方面，GDDR6内存的热量输出较大，需要重新设计和开发散热模块，以便视频内存和GPU内核都能获得良好的散热效果。

以下是特定孔距的介绍。

（[1）51毫米间距组：

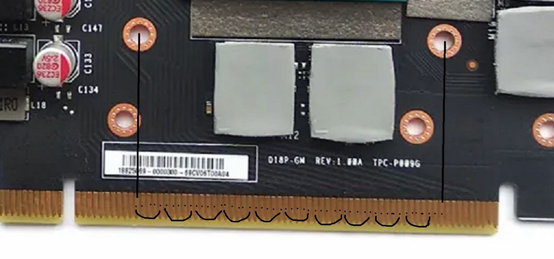

判断方法：超小方孔间距

1.ASL / HP / Lenovo / GALA MINI的公共版本（OEM）GTX1650，即单风扇GTX1650，采用的设计语言与上一代公共版本GTX1050非常相似，但有所不同。

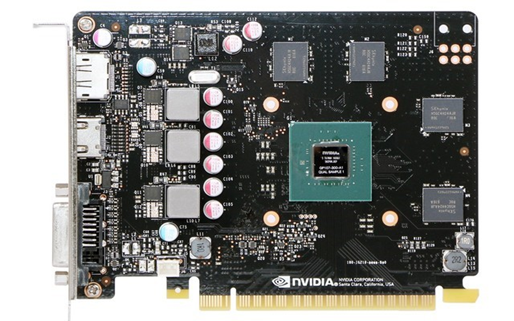

公开版1050，43毫米

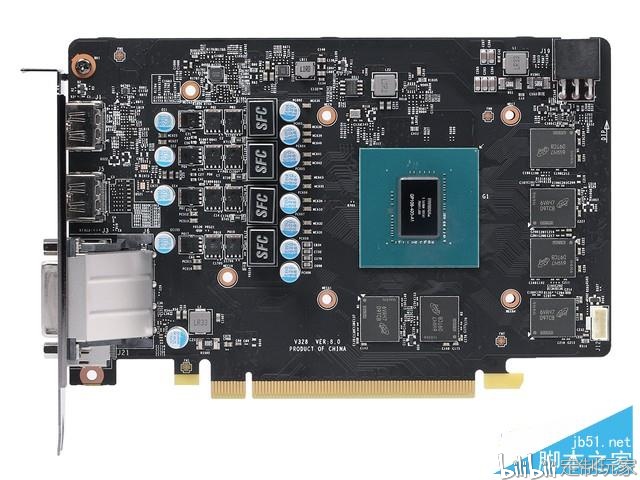

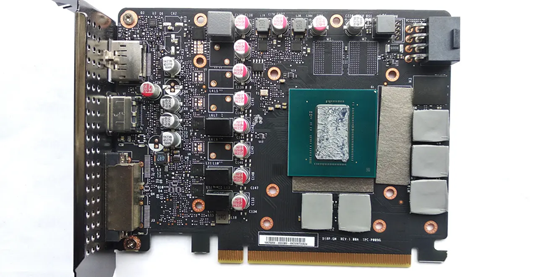

OEM（联想/ HP / ASL）“公共版本” 1650/1660 / 1660ti＆GALA MINI 1660ti / 2060 51mm

我一一计算，我对这个结论负责

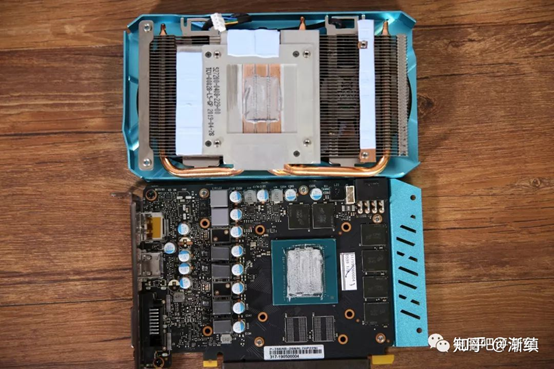

GALAXY MINI 1660ti / 2060 51mm

GALAXY mini在散热器上基本上很昂贵，并且有2个功率苔藓。但是这个散热器真的好看，itx还得看银河系！尽管技嘉和微星也有itx，但您承担得越多，我不明白为什么itx需要承担更多责任？华硕的一招只能称为掩护，不值得被称为itx。

2.MSI魔术龙系列

从1660年到2080ti的Molong似乎使用了51mm间距的散热模块。 。 。即使有两个方孔，外层很大，为70.5mm。

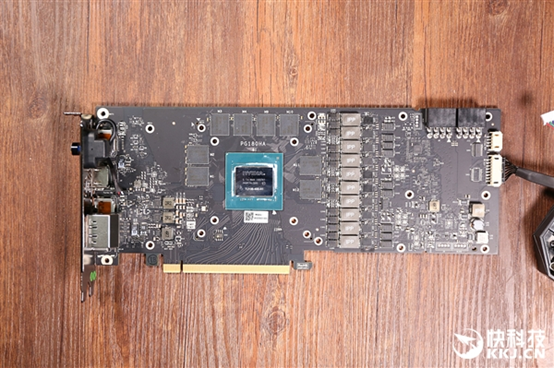

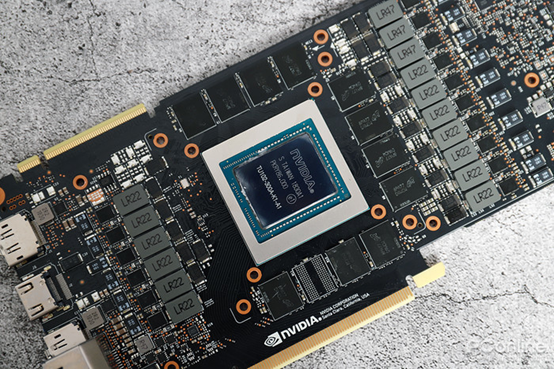

公共版本2080ti，70.5mm

大多数非公开的2060/2070/2080 / 2080ti，间距为70.5mm（外部间距）

（[4）58mm * 58mm间距组：20个鸡蛋系列

说到复活节彩蛋，这就是文艺复兴时期的gtx1660 / 1660ti，它采用了以前gtx1060公共版本系列的PCB设计，其自然间距为58mm。可以将许多以前的58mm itx散热器改装为该卡，使其成为itx图形卡。

文艺复兴时期的gtx1660 / 1660ti Gallardo

MSI 1060 itx

两者完全相同。可以说，文艺复兴1660年是改装ITX的潜在库存。

[下一个预览]如何制作itx图形卡
