教你如何实测显卡电压泡泡网显卡频道(组图)

第1页：教您如何实际测量图形卡电压

的显卡频道自1月21日DIY以来从未停止过超频。毕竟，许喜欢DIY并喜欢这个动手过程，但是随着DIY的成熟，许多支持设施以及软件的完整性，在许多情况下，您不需要自己动手做。例如，要确定图形卡的特定电压，基本上可以从系统或BIOS中实版来测试实际电压，并在整个图形卡中使用内核/视频内存4 + 1相电源，其中内核4等于其中任何MOS管的电压核心电压。

第2页：测量前的简单准备

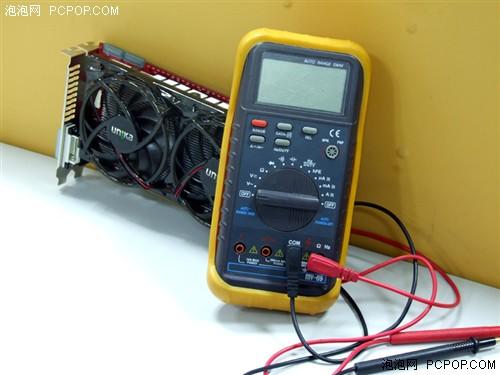

由于可以通过这种方式测量显卡的功耗，因此我们尝试测量各个部件的电压和电流值。这需要一个必不可少的工具-万用表。

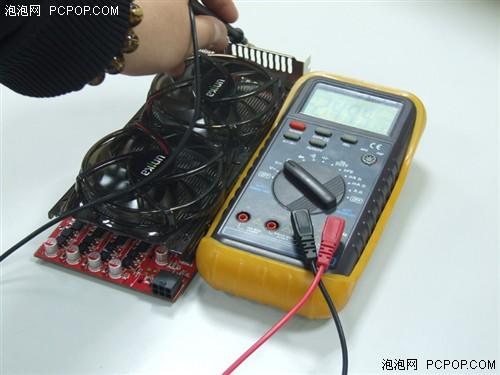

在使用万用表之前，我们需要进行机械调零以最大程度地减少误差。

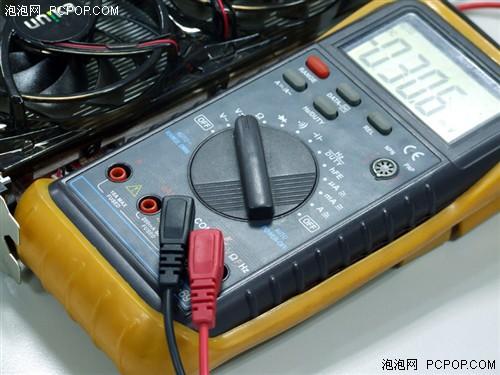

测试电压时，将万用表调整到相应的档位，并将探头连接到相应的单元插孔。

第3页：HD6850 Platinum Edition的测得的核心工作电压

首先，让我们了解如何使用万用表进行测量。首先，黑色笔尖此时应代表接地线，这可以通过触摸图形卡文件来实版的实测核心工作电压

最后，让我们以UNIKA Promise 2 HD6850 DDR5白金版为例，看看如何测试其输入电压。要测试电源部分的电压，实际上只需要测量MOS管上的电压即可。但是它分为两部分：核电源和显存电源，因此让我们实际测量核心部分的电压。

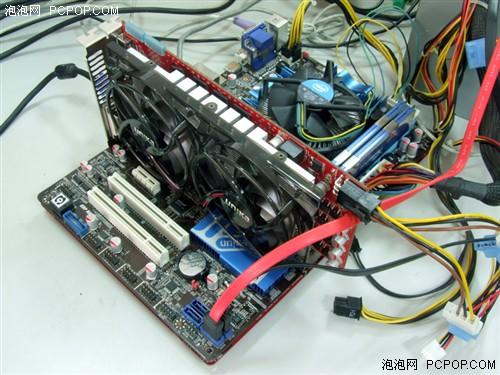

由UNIKA Promise 2 HD6850 DDR5白金版和Sniper AK61-Ultra3组成的原理图平台。

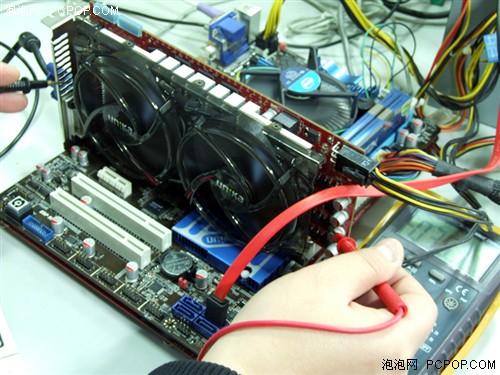

将黑色笔尖连接至图形卡的挡块以指示接地，同时红色笔尖接触MOS管的接入角。此时，请注意不要将两个角平行连接，否则MOS管将被烧坏。

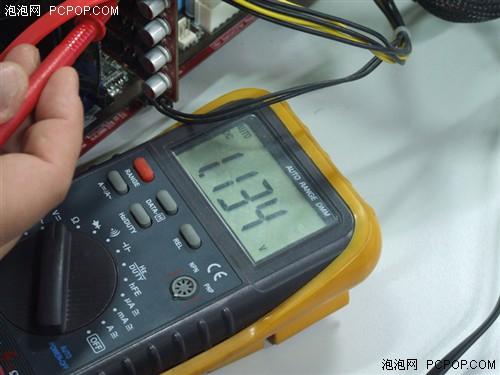

通过实际测试，我们可以观察到UNIKA Promise 2 HD6850 DDR5白金版正在运行3DMark，电压为1.134V。

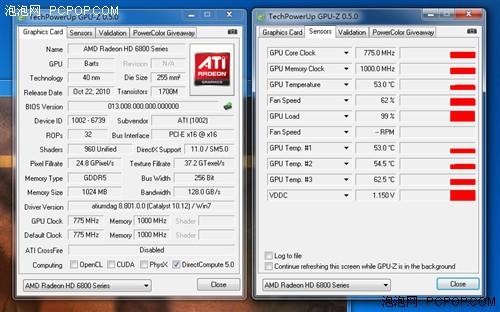

在系统中同步看到，Promise 2 HD6850 DDR5铂金版的电压为1.15V

当然，如果要完全测量图形卡的功耗，还需要测量电源部件的输入电流，并计算实际功耗，但是测试方法不同。通过实际的电压测试，它非常接近系统识别电压。
