华硕Matrix 5870 2GB显卡拆卸细节欣赏

尽管ASUS Matrix 5870 2GB显卡是完全非公开版本的设计，但在散热器设计方面，它仍然是不可分割的。它采用与公共版本一致的封闭式涡轮冷却类别设计。当然，华硕Matrix 5870 2GB显卡的散热设计必须比公共版本超出一个等级。否则，怎么能超过公开版本1K的价格呢？

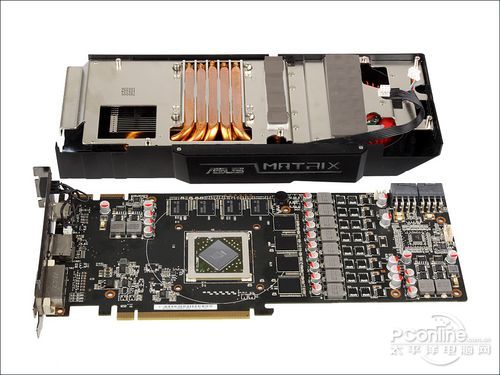

冷却风扇与PCB的拆卸与分离

ASUS Matrix 5870 2GB图形卡的散热器由一个塑料散热壳，一个涡轮冷却风扇，一个带五个热管的散热器和一个金属散热器组成。它似乎没有任何特殊功能，但这在图形卡散热行业中也是一个问题。毕竟，空气冷却技术的门槛遇到了瓶颈。因此，为了达到增值和技术领先的效果，华硕在保持硬件生产技术水平不变的同时，在软件和硬件散热设计控制方面进行了创新。下面将介绍Super Hybrid Engine和iTracker2超频软件。等待是一个很好的例子。

散热器零件全家福

关于ASUS Matrix 5870 2GB显卡散热器的工艺，其工艺水平也保持很高的水平。高速涡轮冷却风扇和内置的五个纯铜热管可单向排出热空气。在非高负载条件下，图形卡的噪音非常低，基本上已被CPU冷却风扇的噪音所掩盖。但是，在满负荷运行时，涡轮增压风扇固有的不足被发现，此时的噪音非常明显。

图形卡PCB的做工精湛

PCB背面的工艺也有据可查

将ASUS Matrix 5870 2GB显卡完全拆卸后，该显卡的PCB绝对是一线制造商的精湛工艺。只需观察显示卡正面的电源设计，玩家就可以在不考虑成本的情况下感受到ASUS的终极做工。但是，华硕并未刻意加长卡的PCB。显然考虑到机箱中图形卡的兼容性，其总长度比公共版本HD5870略短，仅为25厘米，从而减少了对机箱长度的要求。

显示核心和视频内存颗粒的特写

图形卡的RV870内核集成了1600个流处理器，完美支持DX11技术，形成了2GB / 256位GDDR5视频内存规格。显卡核心/显存的默认频率是894 / 4800MHz，并且在游戏运行时，核心频率会自动增加到900MHz，但是即使在此频率下，玩家仍有很多超频空间。华硕采用了在正面和背面PCB上内置1GB容量的解决方案。每组1GB容量内置8个0.4ns GDDR5内存颗粒，这为正面布局电源模块释放了大量宝贵的PCB空间，并且内存频率非常大。超频空间。

“紧缩”的PCB图形卡电源绝对是高端之中的高端

极端超频记录的诞生并非虚假，从ASUS Matrix 5870 2GB显卡的电源设计可以看出，该设计达到了PCB容量的极限。尽管它不是HD5870数字电源解决方案的公共版本，但ASUS Matrix 5870 2GB显卡的8相核心+ 2相视频内存+ 2相I / O控制同样具有吸引力。每相电源均配有一个较低电阻的MOSFET，再加上3.6微亨铁氧体电感，Fujitsu PF固态电容器和MLCC陶瓷电容器，无论是从功率转换效率还是从其自身组件的加热控制来看，达到了极限超频要求。

“ S.H.E”芯片和大容量FPCAP军用电容器

ASUS Matrix 5870 2GB图形卡的PCB背面也设计有Fujitsu FPCAP电容器。该电容器是专为极端超频用户设计的。经过滤波后，电流更加稳定。军事级的做工使该卡值得。玩家花更多的钱来构建最终的超频平台。

PCB背面上部的电压测量模块

ASUS Matrix 5870 2GB图形卡还独特地在不同部分提供了电压探头。具有更多动手能力的超频者可以使用万用表测量GPU，视频内存和PCI-E总线的电压。这是华硕首次在显卡上使用该技术，可以帮助玩家在极端超频期间准确获取电压值并制定更好的超频解决方案。

Matrix系列独家超级混合动力发动机控制芯片

ASUS Matrix 5870 2GB显卡的强大超频功能集中在超级混合引擎（智能控制引擎）的控制芯片中，该芯片可全方位控制该显卡。它可以监视GPU电压，内存电压，GPU负载和各种详细参数，例如图形卡各部分的温度。这项技术可帮助玩家自动提高游戏性能。通过iTracker2超频软件的软件和硬件，超频更加人性化。
