◆GF108核心架构分析

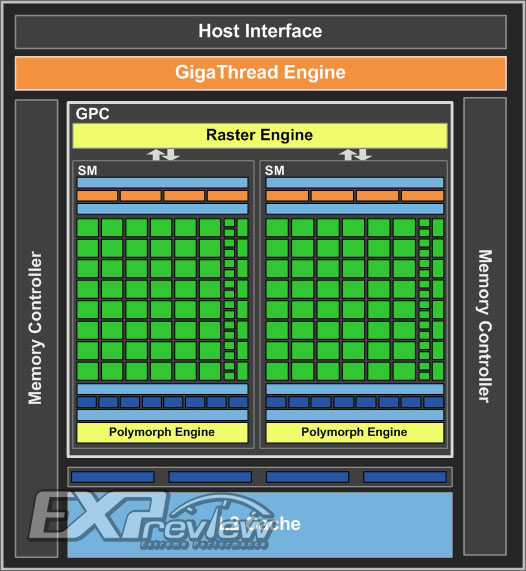

GF108核心架构图
GF108的核心架构非常简单,可以看作是GF106核心的一半。 GF108仅具有1个GPC,其中包含2组SM,并且具有1个Raster Engine。栅格引擎的功能是执行三角形创建,栅格化和Z消隐等操作。
GF108的SM单元结构与GF106相同。 2组SM单元共有96个CUDA内核;配备2个PolyMorph引擎,主要用于执行诸如顶点属性获取和镶嵌细分等任务; 16个纹理单位和4个栅格单位。
此外,GF108还具有2套内存控制器(Memory Controller),并且二级缓存容量为128KB。

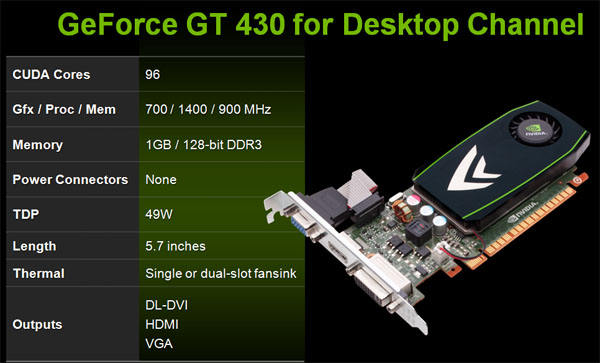

由于定位了入门级市场,GeForce GT 430仅配备DDR3视频存储器,并配备两组64位视频存储器控制器,形成128bit / 1024MB规格;其核心/着色器/视频存储频率为700/1400 / 900MHz。

GT 430显卡的公共版本采用半高刀片PCB设计,但配备了全高挡板,并提供DVI,HDMI和D-Sub输出接口。整个卡的长度为5.7英寸,约为14.48cm,这为小型机箱用户提供了很好的独立显示解决方案。此外,我相信AIC的未来发货应配备半高挡板。
图形卡不需要外部辅助电源接口,官方最大TDP仅为49w。
