不同的涂层方法相差7度！图形卡的四种硅脂涂覆方法的详细测量

计算机的热量每天都在增加，散热器也在不断变化。随着高端散热器的普及，高端硅脂也日益得到推广。目前，主机的主要热量已经从CPU扩展到图形卡。 ，而且在图形卡的生产过程中，不可能一一仔细地将它们涂上一层油漆，因此许多朋友都在图形卡上重新涂上了高端硅脂。但是相同的硅脂，不同的方法，效果确实有所不同。以前的朋友基本上是根据经验说：“硅脂太稠，应该轻薄”。但实际上，硅脂越薄越好？以下四种图形卡涂层方法将很快揭开谜底。当然，除了显卡之外，它也适用于CPU涂层方法。

硅脂本身在导热中起着作用，但是对于导热介质，金属要比硅脂高。因此，散热器和GPU / CPU之间的硅脂的作用是填充散热器和CPU的接触面之间的间隙。因此，从理论上讲，硅脂越薄，在填补所有空缺的前提下越好。通过以下四种涂覆方法来验证哪种涂覆方法最科学。

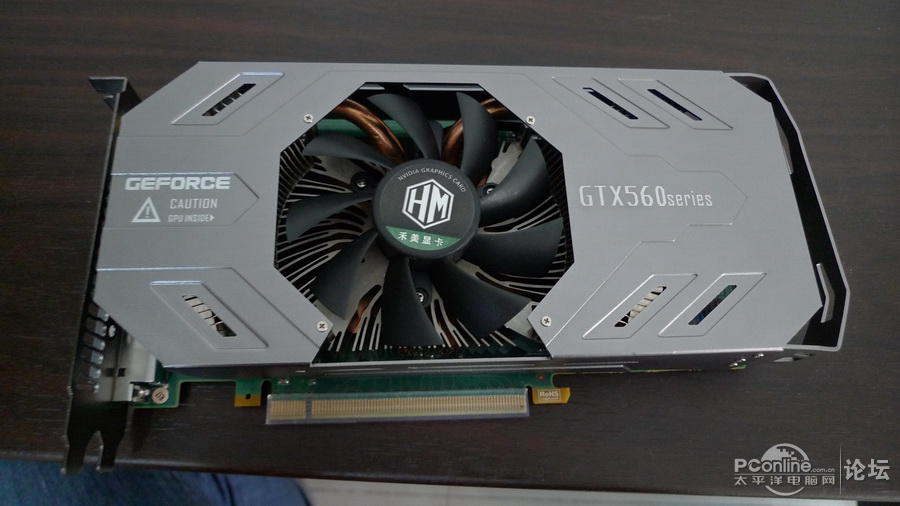

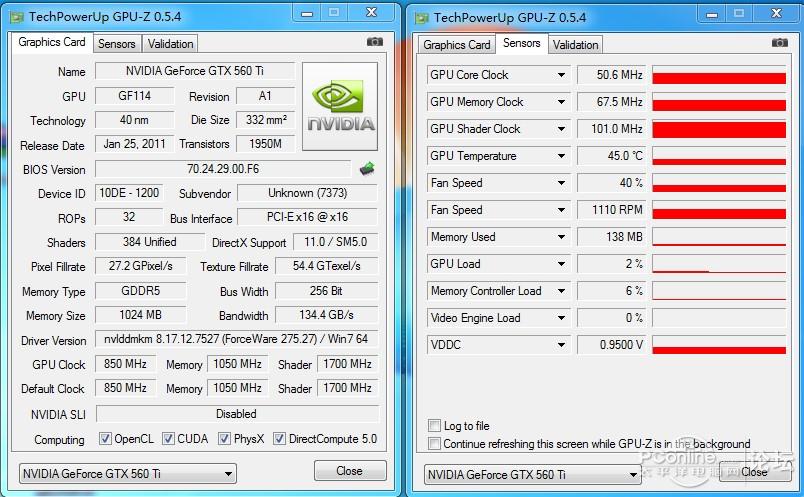

以下是演示图形卡和美GTX560Ti。

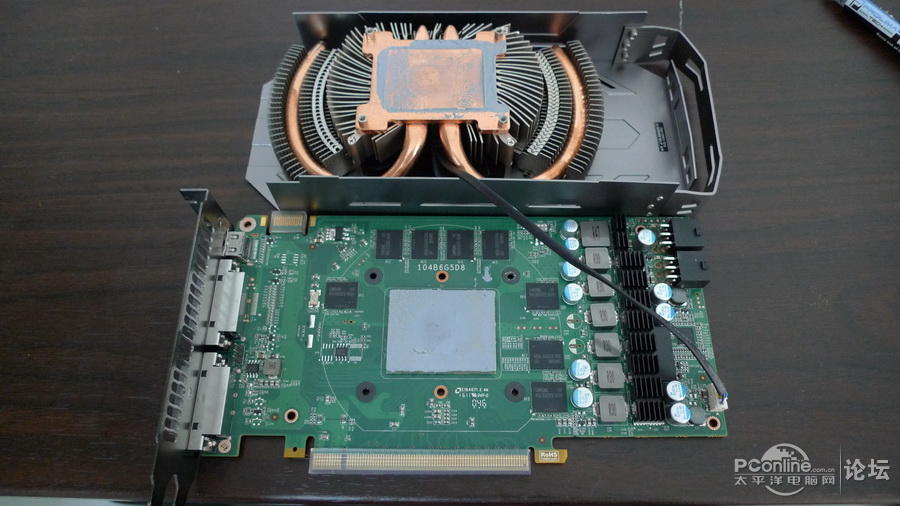

散热器是一个双8MM热管秤，带有纯铜底座，用于散热。它基于公共版本设计，但热管优于公共版本，具有一定的参考意义。

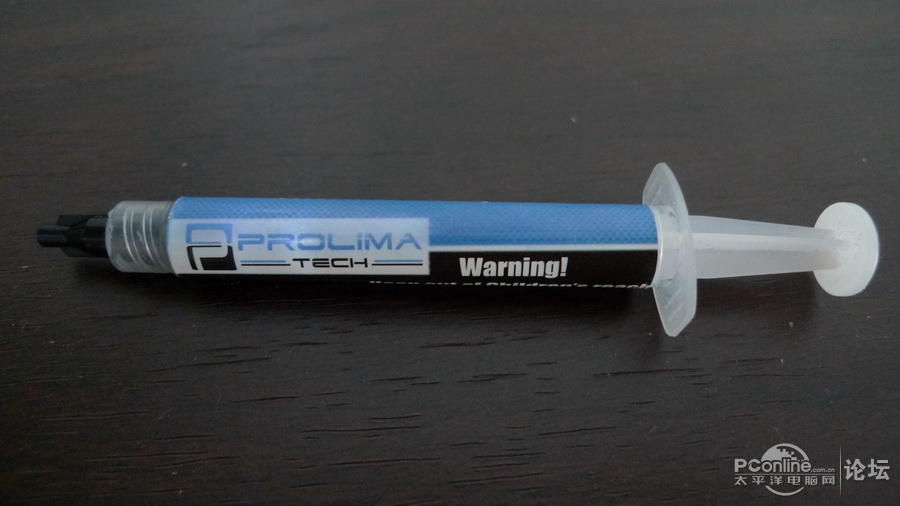

导热油脂是变形金刚3的原始硅脂。根据测试性能，它类似于GX03，被认为是比较好的原始硅脂。

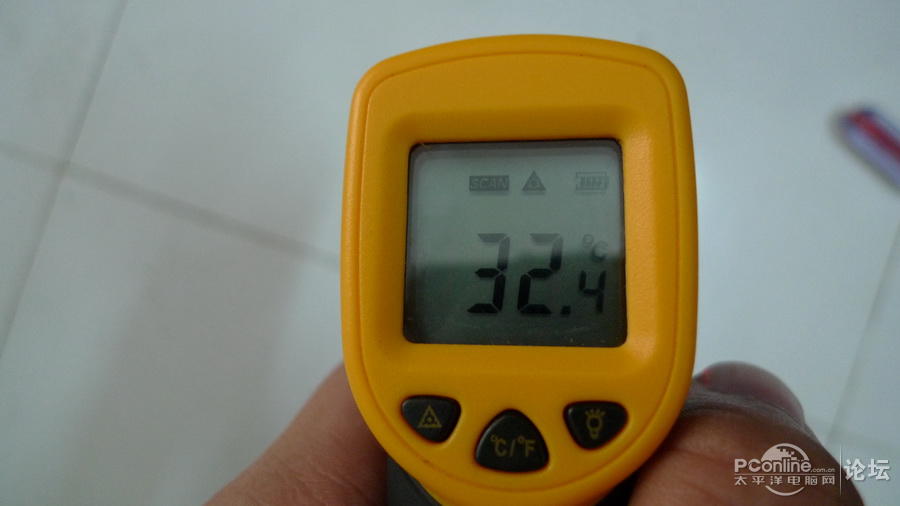

测试室温度为32.4度，比较热，因此测试温度可能会更高，但以水平比例来说，问题并不大。

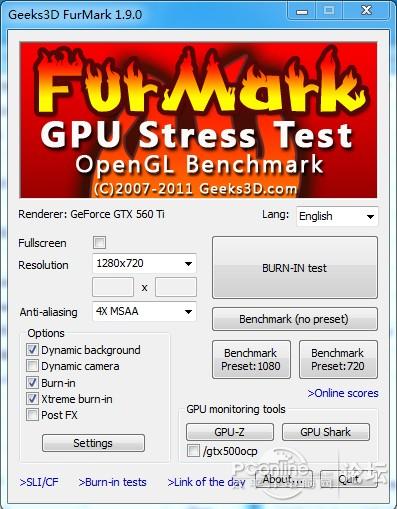

复制软件为Furmark1.9.2，分辨率为1280x720。

第一种绘画方法：中湖一点红法

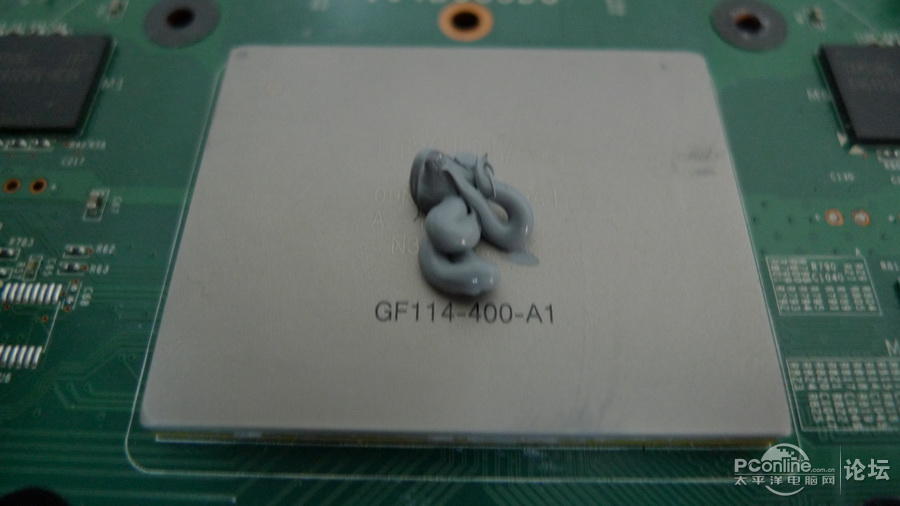

此方法是最简单的。在GPU的中间放一块硅脂，然后在安装散热器时通过压力将硅脂散布到GPU的表面。

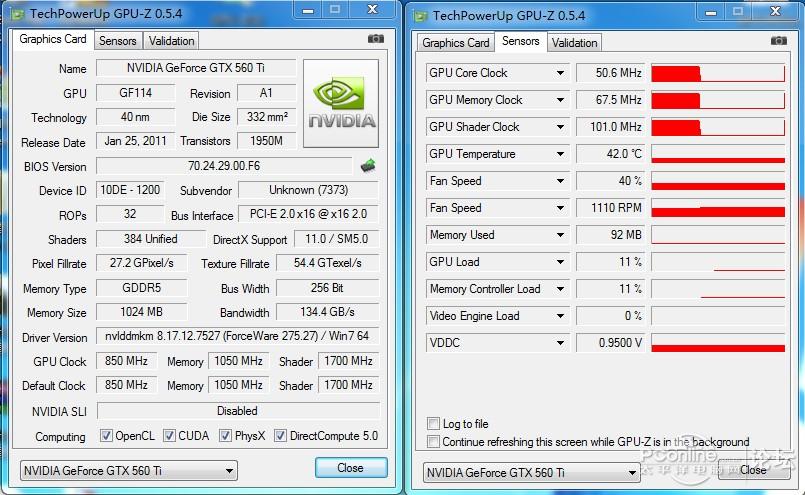

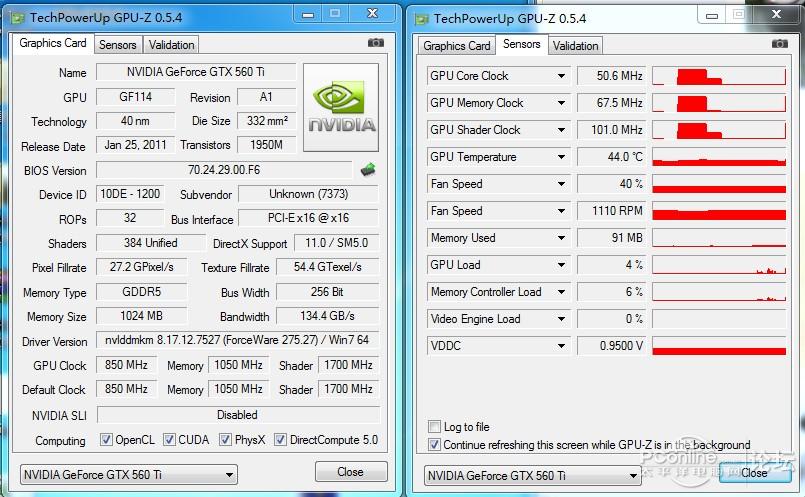

安装图形卡后，请等待10分钟。显卡完全冷却后，您将看到待机温度为45摄氏度。

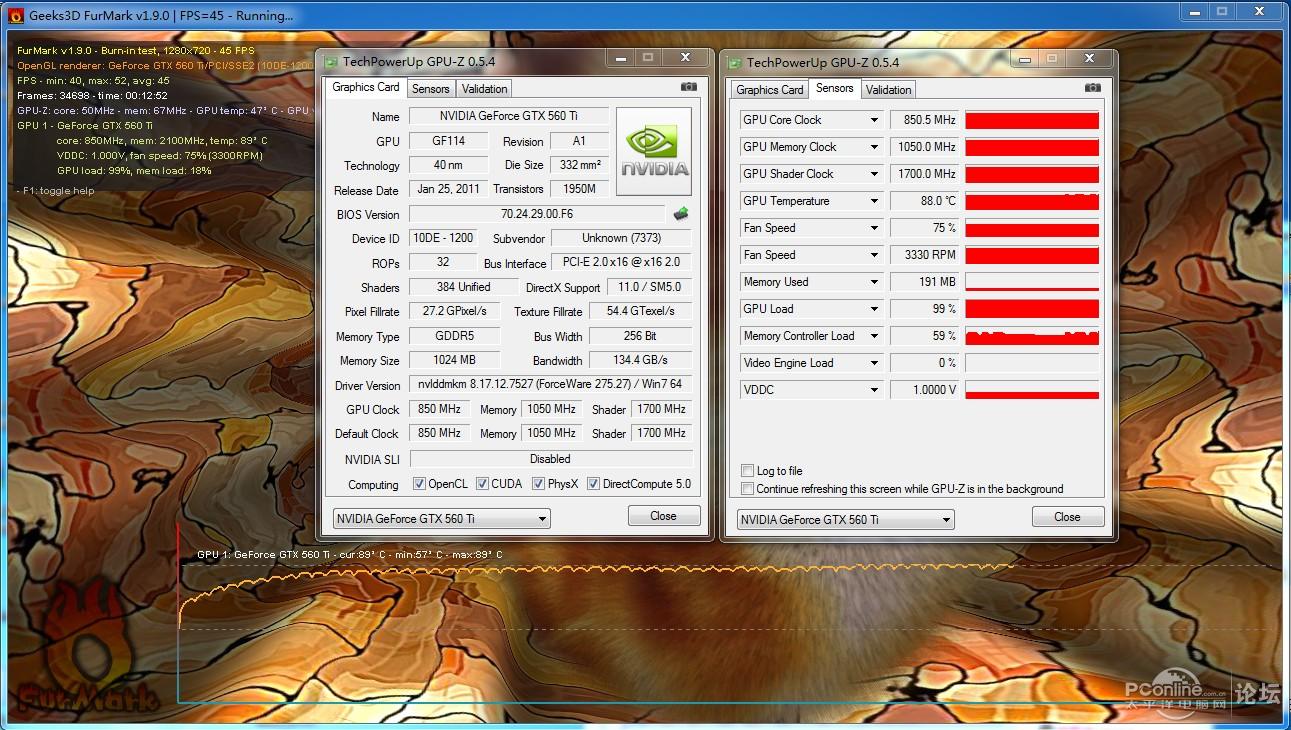

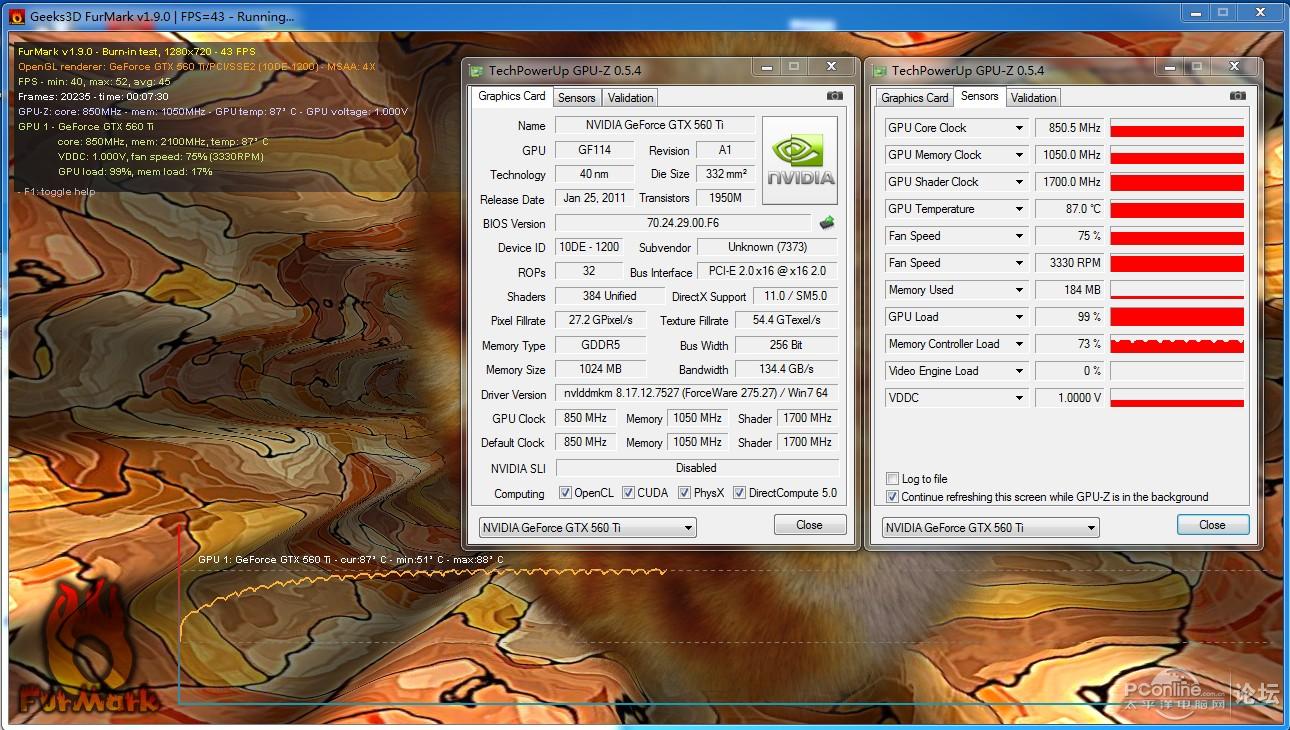

Furmark复印机，经过一半的曲线后，您可以看到温度保持在88度左右，偶尔会飙升至89度，温度呈波浪形并且相对平坦。

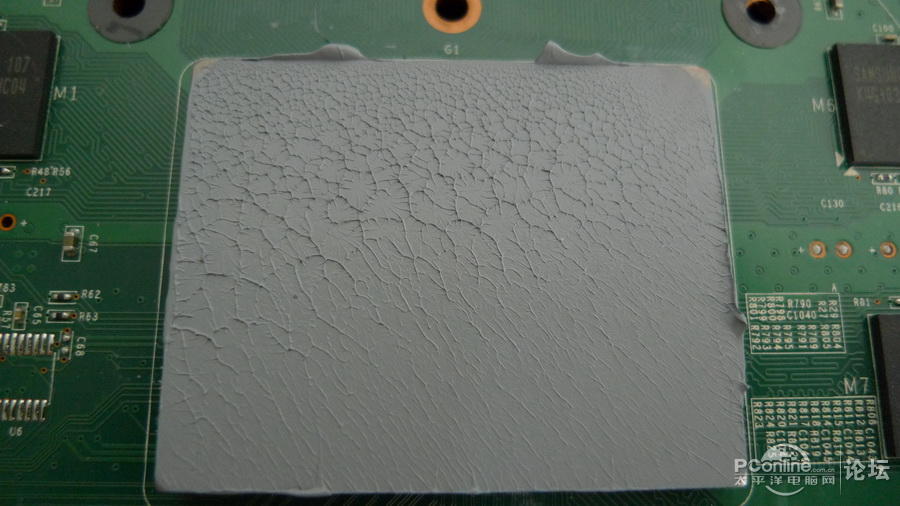

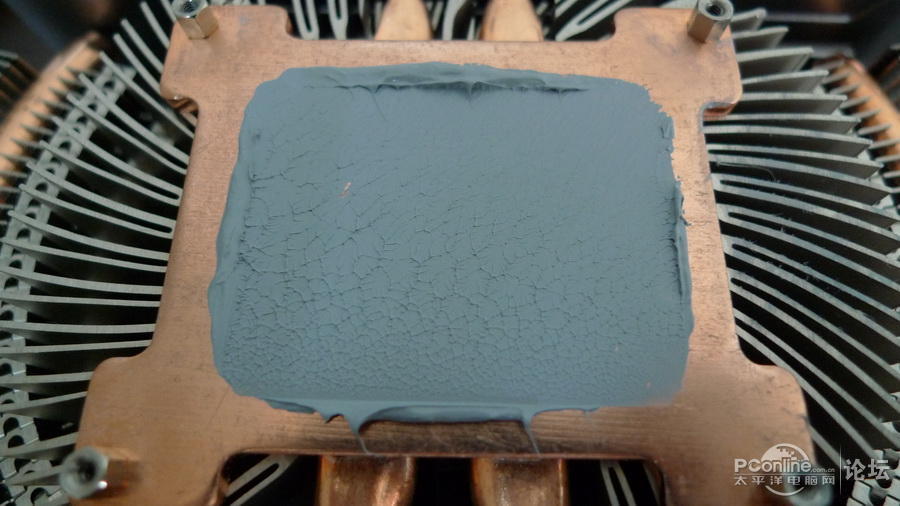

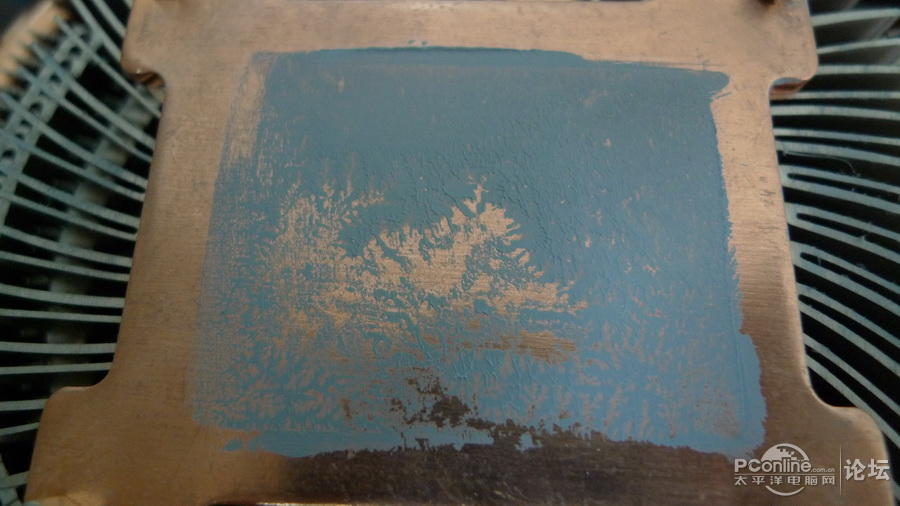

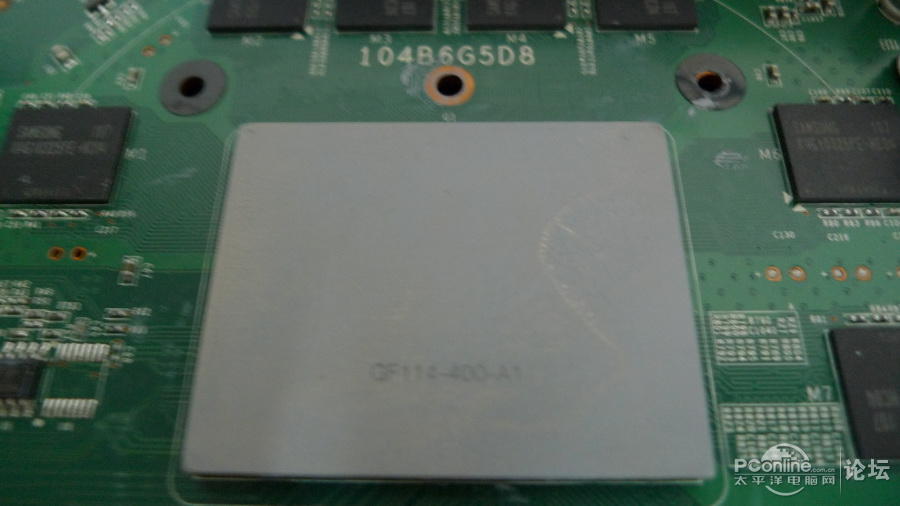

打开散热器，您可以看到芯子上覆盖着一层较厚的硅脂，有一定的波纹（表示较厚），并且有溢流，可见量相对较大。湖点的红色涂层法位于中心部分，难以掌握硅脂的量，通常较厚，散热器的铜底也较厚。同时，由于将硅脂从芯子压到方形，角之间没有接触，芯子硅脂相对较厚。

第二种绘画方法：小手指大法

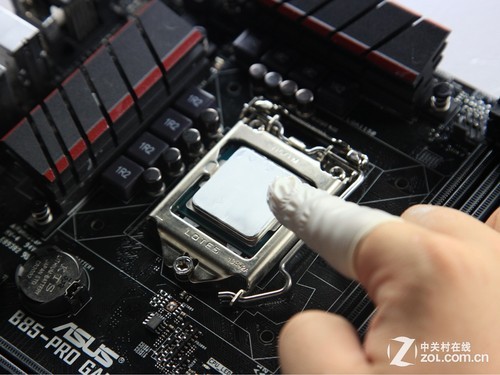

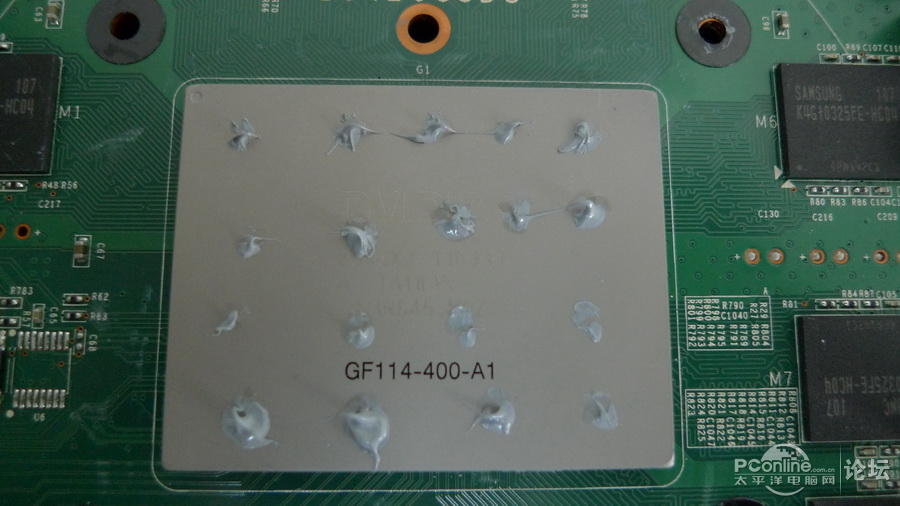

许都喜欢这种方法。首先，通过硅脂头部在GPU核心上获得数十个平衡点，然后应用点射在GPU上形成一个平衡点。点硅脂，然后用手指涂抹硅脂。

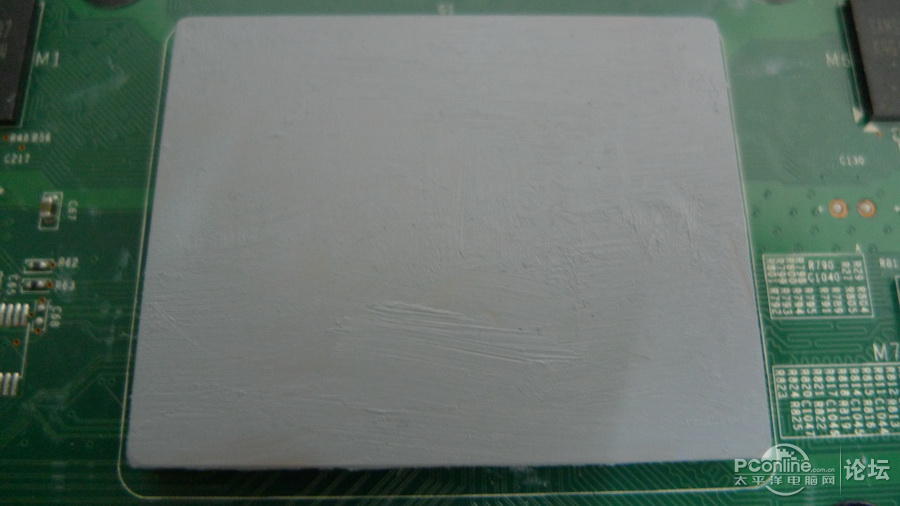

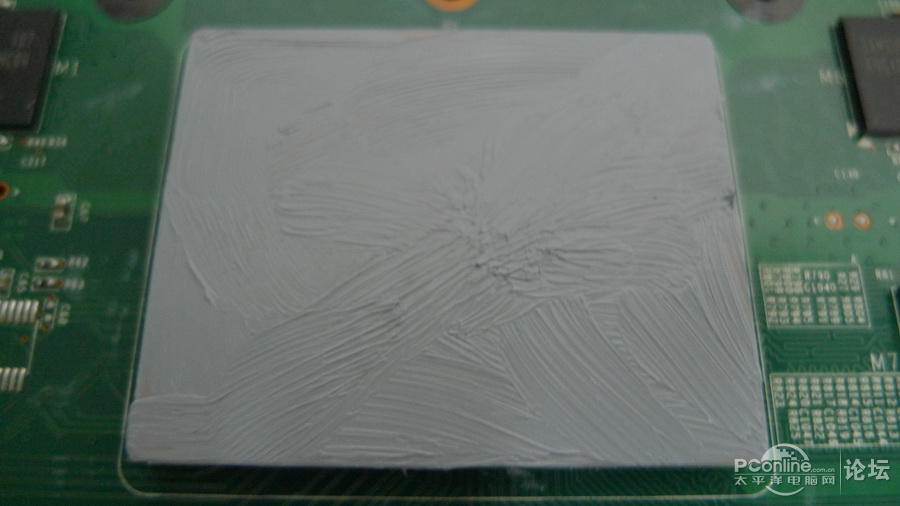

应用程序完成后，它比第一次还要均匀。

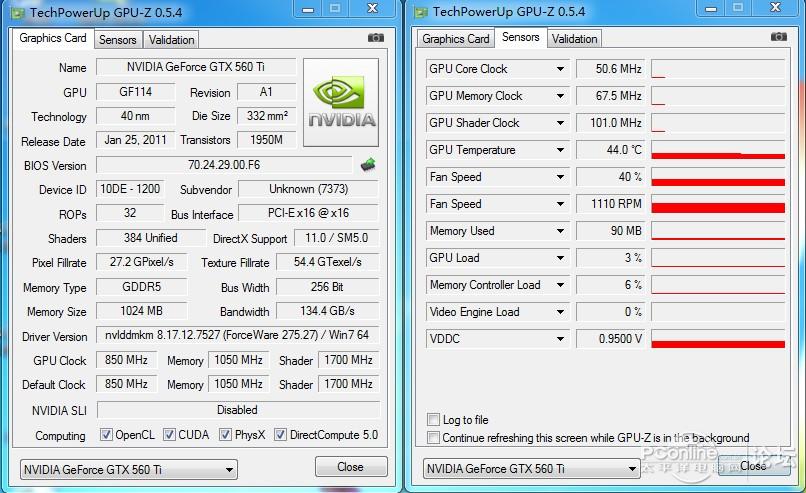

在待机状态下，温度下降到42度。

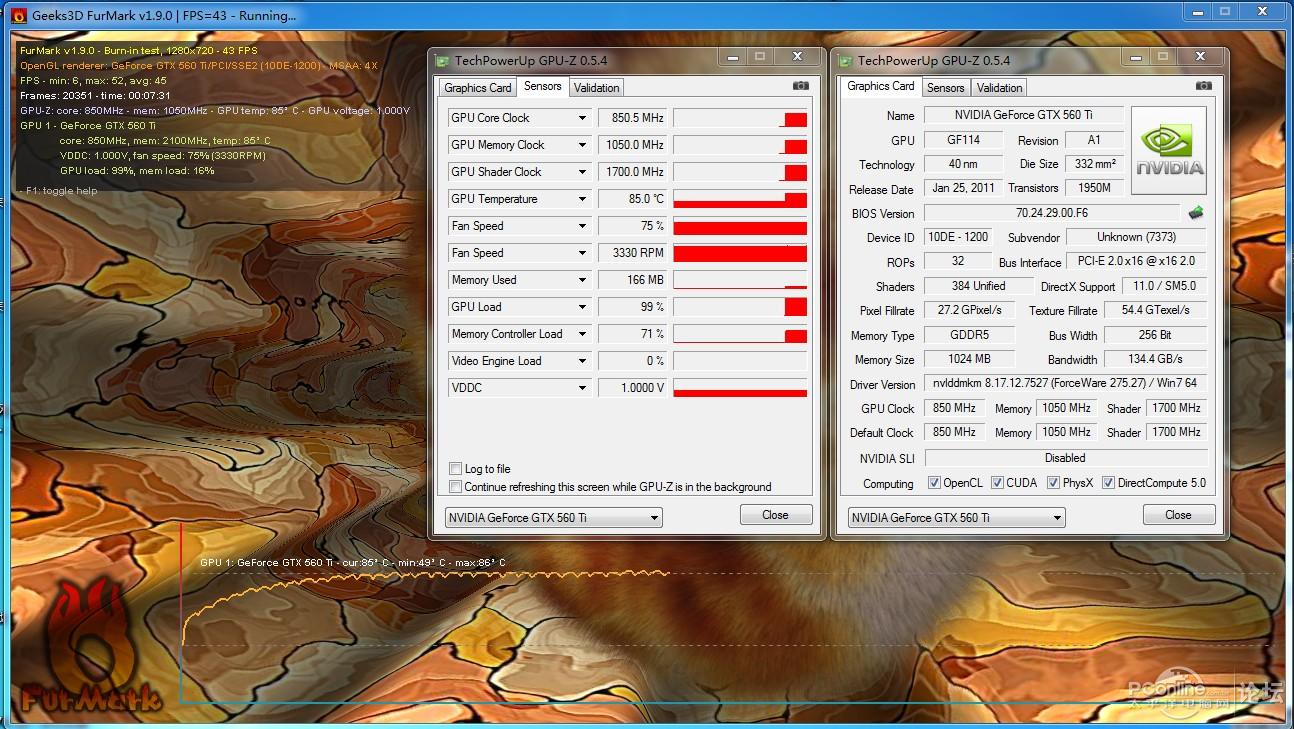

满载时温度下降到85度，这非常好。

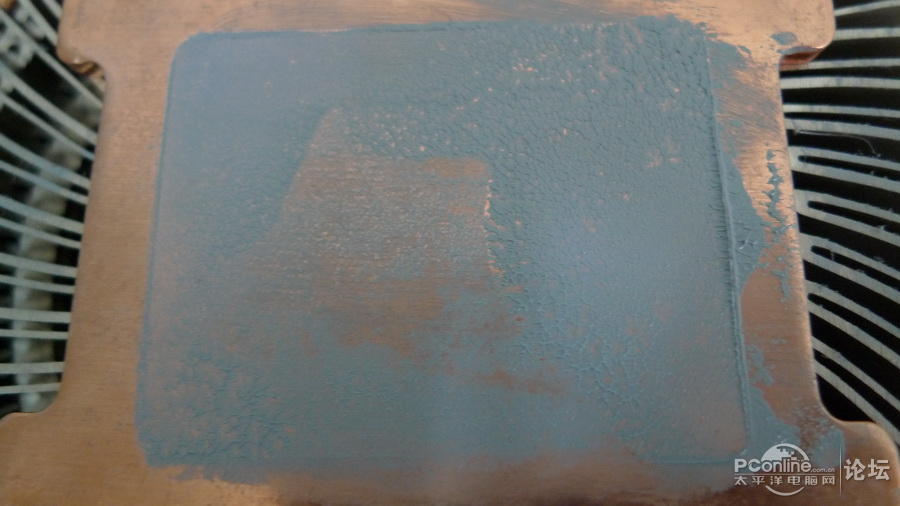

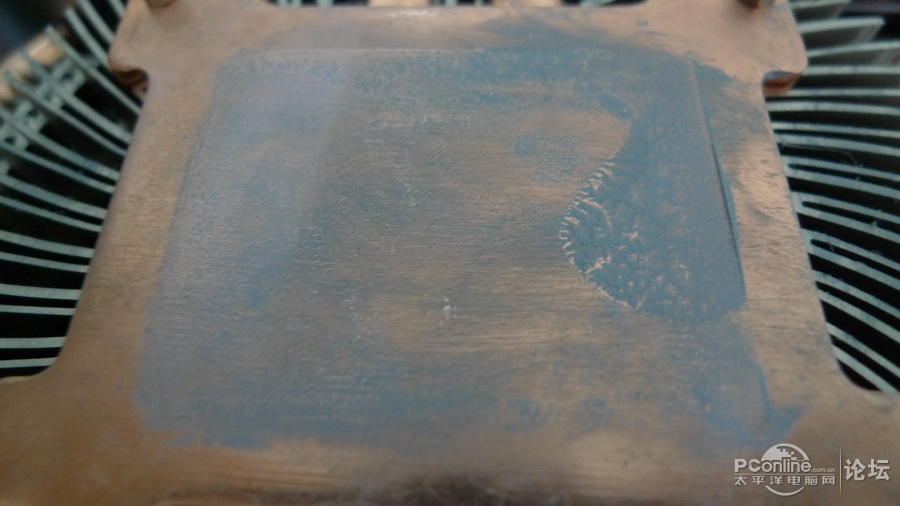

拆开散热片后，可以看出硅脂的分布比较均匀，芯中有少量硅脂。这也从散热器的纯铜底座上排出。可以看出，散热器与GPU接触。脸色增加了很多。传热系数较高，因此温度下降。

第三种方法：超薄清爽的大法

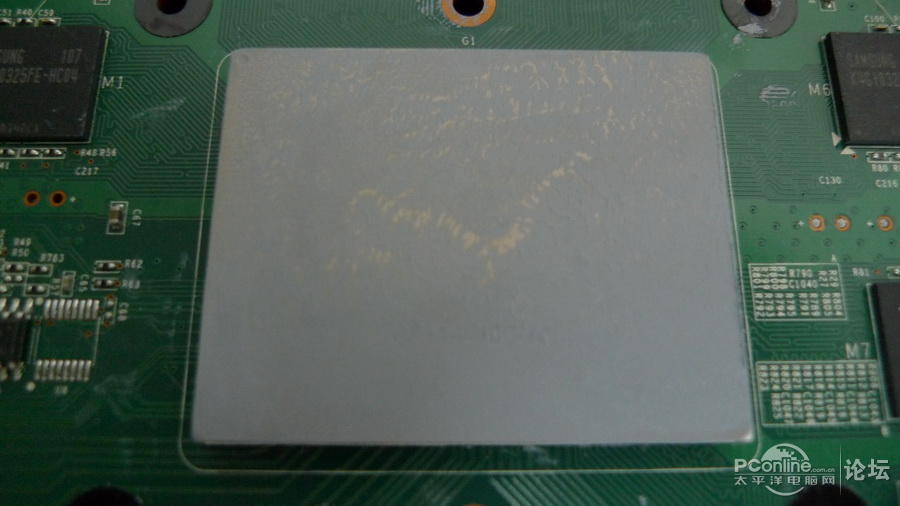

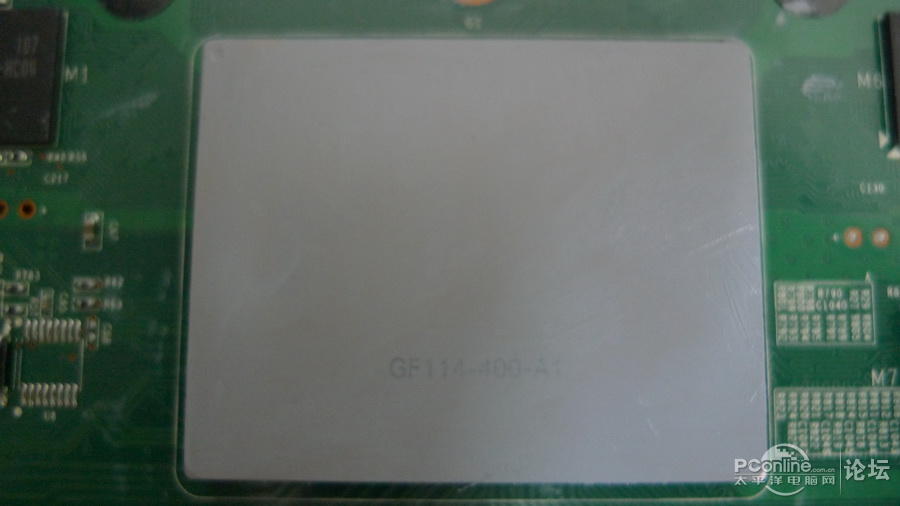

这也是最极端的方法和最流行的方法。与前两种方法相比，硅脂实际上仍然有点稠，但是在用手指涂抹后，可以通过纸巾改变硅脂的分布，最后，最均匀，最薄的硅脂实现了更加舒适的感觉。感觉。

不幸的是，现实总是骨感。待机10分钟后，温度仍为44度。餐具。

满载已回到起点，即87度，这是在浪费表情。

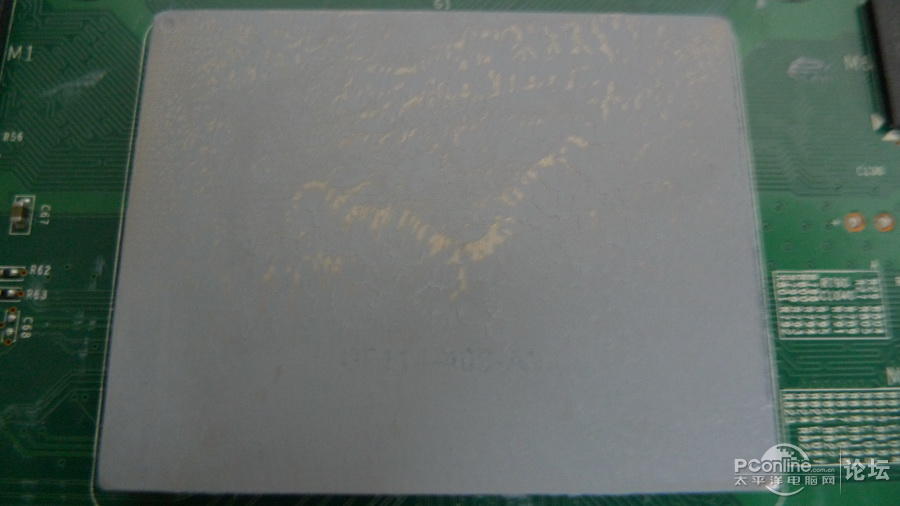

我真的很沮丧。重新应用几次后，我发现效果仍然相同。最终将其分解后，我大概想到了原因。首先是GPU核心上的硅脂实际上与第二种方法相同，但是铜片表面上的硅脂分布不均且非常稀薄，也就是说，较薄的硅脂无法完全填充热量。 。设备之间的凹凸表面。结果，可以看出硅脂太稀。对于GPU散热，其紧固件通过螺钉和小弹簧固定。与CPU相比，压力相对较小。当向下压力不够大时，硅太薄的脂肪会产生不利的后果，也就是说，正如我们现在所看到的，温度不会上升而是下降。

第四种方法：先填充凹槽

这是高端CPU散热器的最终方法。对于高端CPU散热器，底座在镜面附近进行了抛光，紧固件的压力也非常大，就像变压器C板为90磅一样。已安装压力扣，以便可以在CPU和散热器之间施加超压，并且硅脂只需非常非常薄，就可以说非常稀薄。紧紧地填充凹凸槽就足够了，因为此方法用于GPU上面，请在GPU和散热器上涂一小层硅脂。

待机温度为44度，与第三种方法相同。

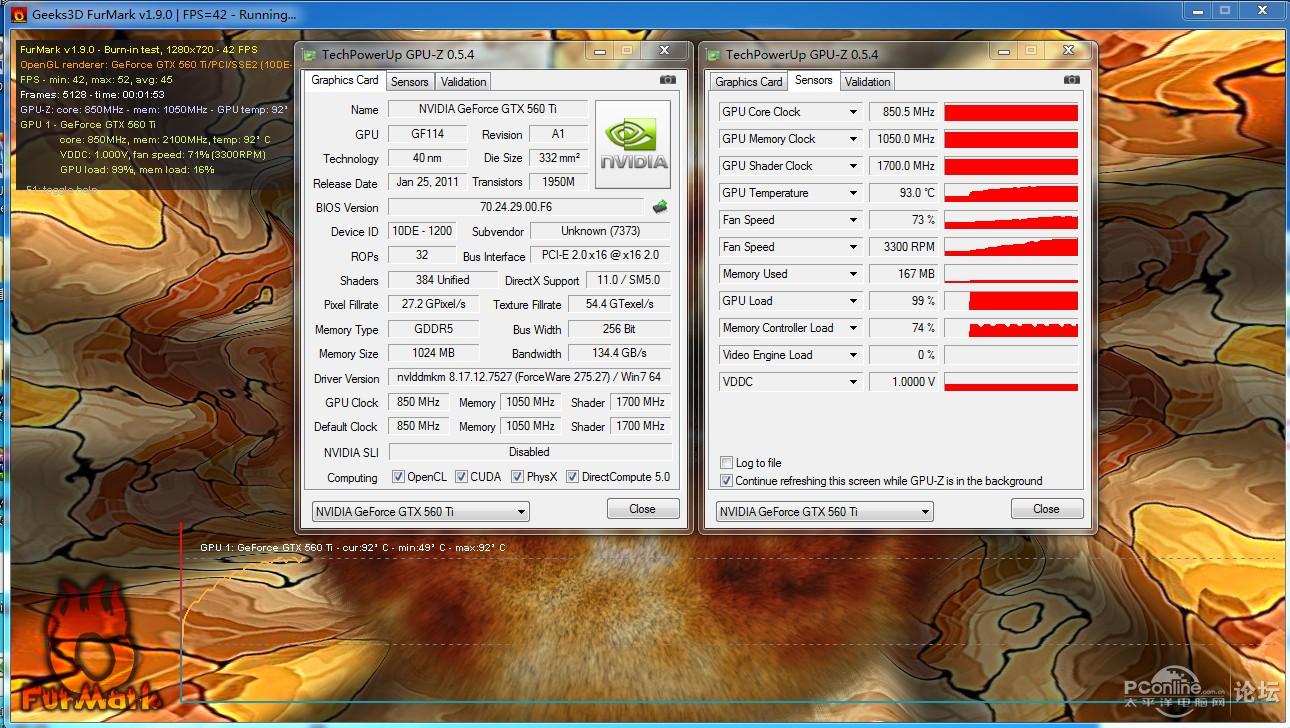

运行Furmark时，它很容易跳到93度。恐怕图形卡会被塞住并且测试将停止。

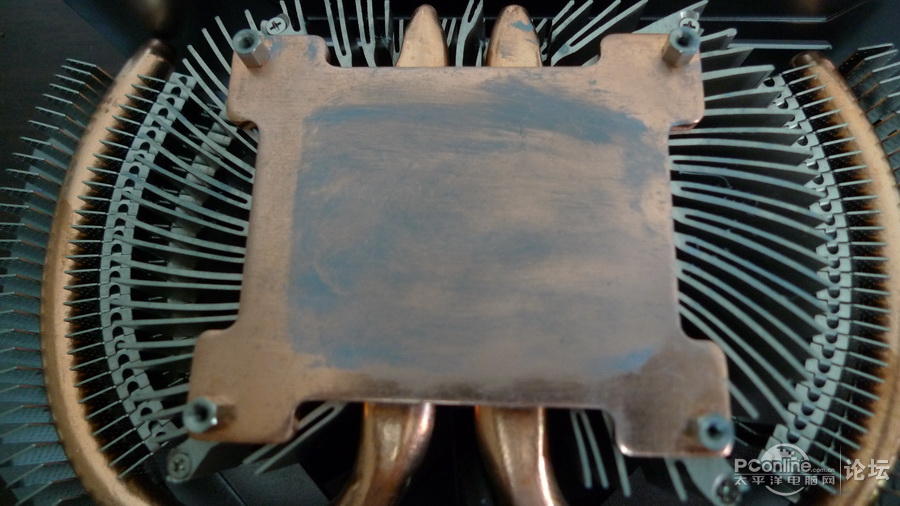

这时，在拆卸图形卡时，可以看出硅脂接触表面严重不足。对于普通的图形卡，不适合用四个小螺钉固定并依靠较小的扭矩。

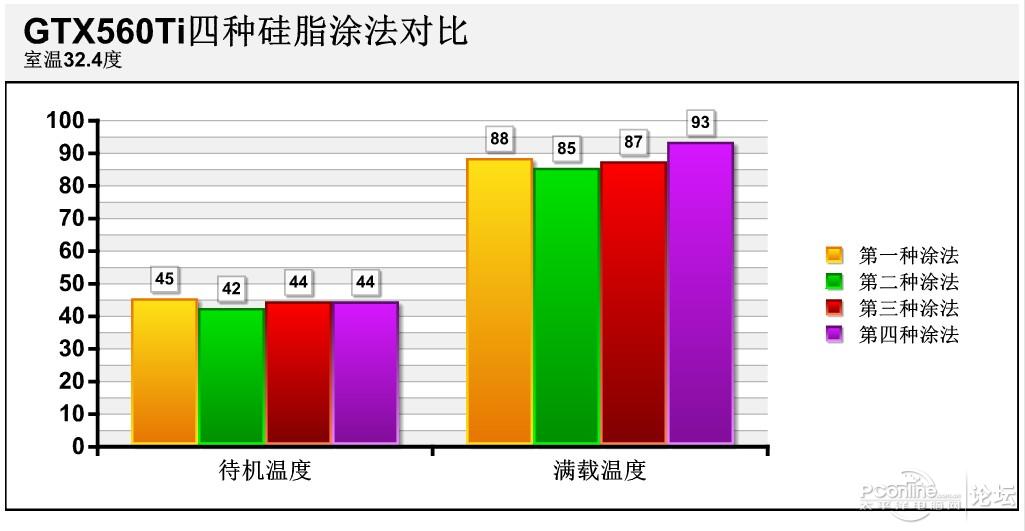

让我们来总结一下温度，您可以清楚地看到，对于图形卡，CPU上非常有效的方法（例如第三和第四种极端硅脂涂覆方法）不一定有效，有些更为常见。 。硅脂的相对较厚的涂覆方法是手指涂抹的第二种方法，可以将温度从最高的93度降低到85度。与其他两种方法相比，也有2-3度。 CPU冷却器温度下降的原因很简单。对于已经磨光到极致的CPU散热器，普通的显卡散热技术显然还有进一步改进的空间（底座的显卡散热很好，个人感觉太小了，这一切都还不错），并且，与剧烈的CPU紧固件相比，GPU的几个小螺钉散热压力要低得多，因此中间接触压力似乎较小。在没有挤压压力的情况下，剪毛的出现甚至更多。如果使用第二种方法，则硅酮润滑脂的含量要多一些，但它只能填满中间的空隙，因此效果更好。涂抹硅脂的方法有很多，但是有必要找到一种合适的方法来展现散热器的极限，而不是不断模仿它，就不可能找到正确的方法。

我希望本文能为希望将硅脂涂抹到GPU散热器上的朋友提供帮助，哈哈。
