今年3月15日,AMD正式发布了AMD Radeon Pro Duo,它使用了两个顶级斐济内核并配备了HBM视频内存。由于AMD和NVIDIA都将在今年年中发布具有新一代架构的图形卡,因此根据现有消息,他们将采用新的制造工艺。在这一点上,AMD应该已经对28nm制程图形卡做出了成功的结论。有趣的是,采用28纳米工艺的图形卡始于AMD,最终出现于AMD。

在图形卡领域,较低的纳米工艺意味着可以在同一区域中放置更多的晶体管,这可以导致更高的性能和更低的功耗。过去,图形制造工艺的每一项进步都会在市场上引起轰动,而其带来的性能改进则会使玩家发疯。然而,随着DIY市场的萎缩和玩家对图形卡需求的增加,很少有人对图形卡的体系结构和制造工艺给予过多关注。玩家认为只是一个“可用的”图形卡。

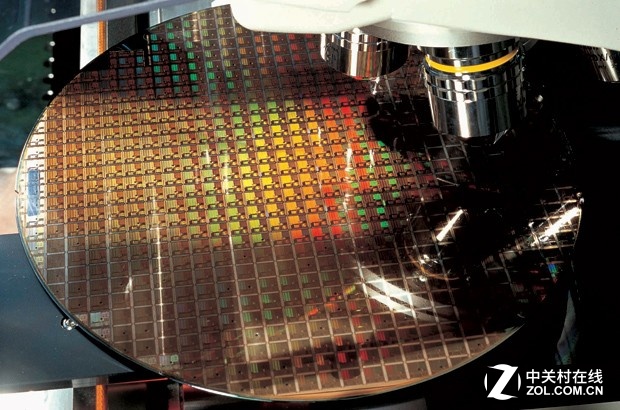

晶片(来自互联网的图片)
从65nm到40nm,再到10年前的28nm,以及16nm和14nm,我们将继续前进。我们不仅目睹了工艺的进步,而且也关注这个行业的发展。大量功能强大的图形卡诞生于28nm,它们同时为我们带来了越来越多的精美图片。在下一代新技术问世之前,让我们急着停下来,回顾一下经典的28nm显卡,回想一下它们带给我们的惊喜。
28纳米先锋HD7970
2012年1月9日,AMD正式发布了第一款采用28nm工艺的显卡,即Radeon HD7970。公共版HD7970使用涡轮增压冷却设计,整个显卡似乎是集成在一起的。 。显卡上的红色装饰带显示了AMD旗舰卡的身份,并且还允许大多数A迷拥有自己的“信仰徽标”。尽管该卡发布已经有4年了,但的手机行业。手机的SOC领域与图形卡同时进入了28nm时代。然而,由于移动电话行业的快速发展,移动电话SOC在使用图形卡之前迅速越过了28nm。 20nm,甚至16nm,14nm工艺。高速技术迭代使消费者愿意更换新手机并体验新技术,并且促进了良性循环以及市场和技术的发展。

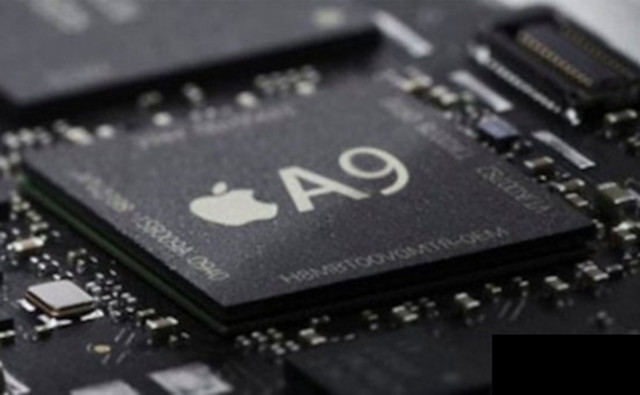

Apple A9芯片已使用14nm / 16nm
面对台式机图形市场的饱和和疲软,两家公司都在寻找其他开放市场的方法:NVIDIA已开始专注于VR领域,同时专注于高性能游戏显卡; AMD已经推出了更小,更适合的Mini主机Nano显卡,并关注DX12游戏技术的研究。两家公司的“拯救国家的曲线”计划是否会奏效,以及新的14nm或16nm时代是否会使市场变得更好,也许在今年年中会有答案。
