计算机小白硬件系列：风道设计，是排污箱散热的首要任务

创意立场声明：红色和蓝色的团队，为什么这两种颜色不清楚。但是我在添加主题时看到了它，我自然想要AMD，是的！

购买原因

在618年，我设置了一个无聊的主机并发布了安装内容。我使用了原始的3400G幽灵尖塔可收缩铝挤压散热器。实际上，散热等级也不错，几乎不能装在Josper C2机箱内。我生活在3400G，但是面对过多的噪音和温度壁的频率降低，我仍然有些头疼。只是简单地验证关于风管的猜想。我在Kumo京东旗舰店购买了被称为“极具成本效益”的T520。散热器，改善温度和噪音，并在机箱的风道上进行了此实验。

在本文中，我们将简要讨论拆开T520的包装并根据风道设计调整散热器的顺序。最终的测试内容如下：

一、开箱即用的Cooler Master T520

首先让我说说，这款散热器是一款低压散热器（高度低于65mm），性价比很高。我使用10％的折扣券获得了140多个，但没有赶上任何庆祝活动。这可能是每日价格。 ，如果您去收集小黄鱼，可能会更便宜。

如果您的箱子没有强迫您使用低压散热器，那么这完全是合算的。塔冷却有很多选择。您可以以相同的价格购买Limin as120plus。散热完成后，就成为这种降压型（一百元的血液来识别亲戚，酷妈妈的t400也比这种降压型更强）。

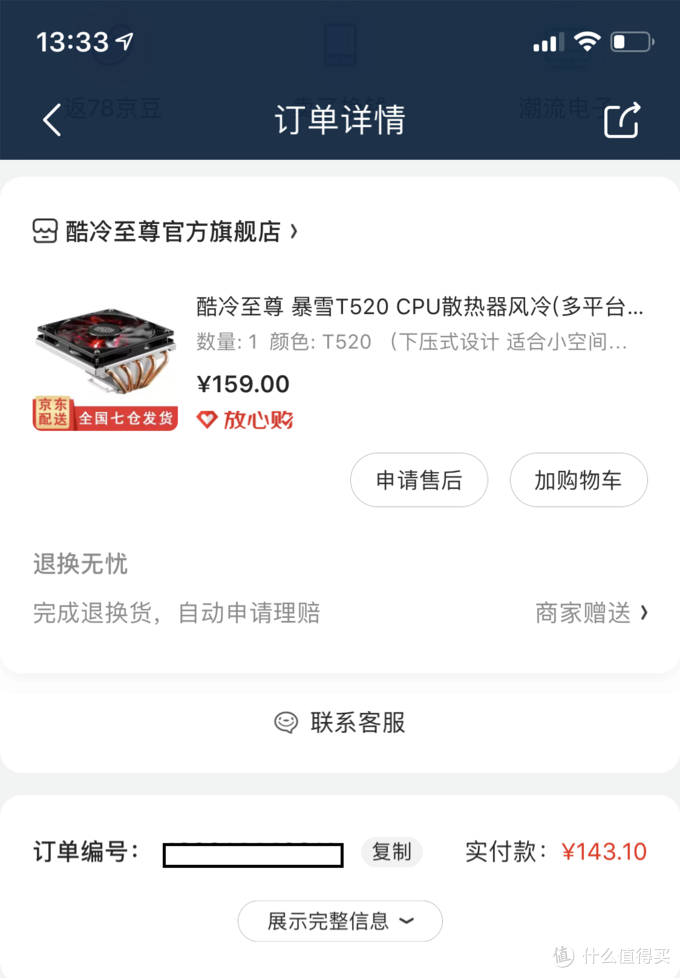

我是从此链接购买的，只是为了方便京东送货。基本上，只要没有损坏和所有紧固件，散热器就不会伪造。

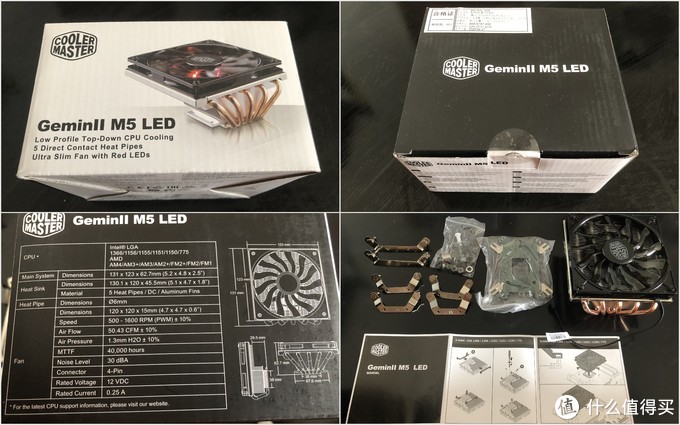

包装小巧，比一般的4热管塔式散热器的包装小。包装上介绍的该型号的正式名称是M5，它是5热管向下压力，带有红色LED灯，并且具有一些风扇，例如之前介绍的V8gts。封闭的盒子不在乎光污染。

对于各种大小，参数端相对全面。需要注意的主要参数是：

①散热器的高度是根据机箱的高度限制选择的，这对小型m-atx机箱和itx机箱影响很大；

②对于需要安静和进一步压缩散热器高度的某些用户（即，那些想更换薄型风扇或猫形风扇的用户），风扇的厚度和尺寸可能会引起关注；

③鳍的高度和尺寸显示在左下图的右下角。某些散热器没有全面标记。这部分主要是为了实导热油脂要好一些，大约40左右，但将不会使用这次。

如果您不熟悉手册，建议您看一看。不同主板的安装不同。

二、3400G原装鬼尖顶散热器散热效果

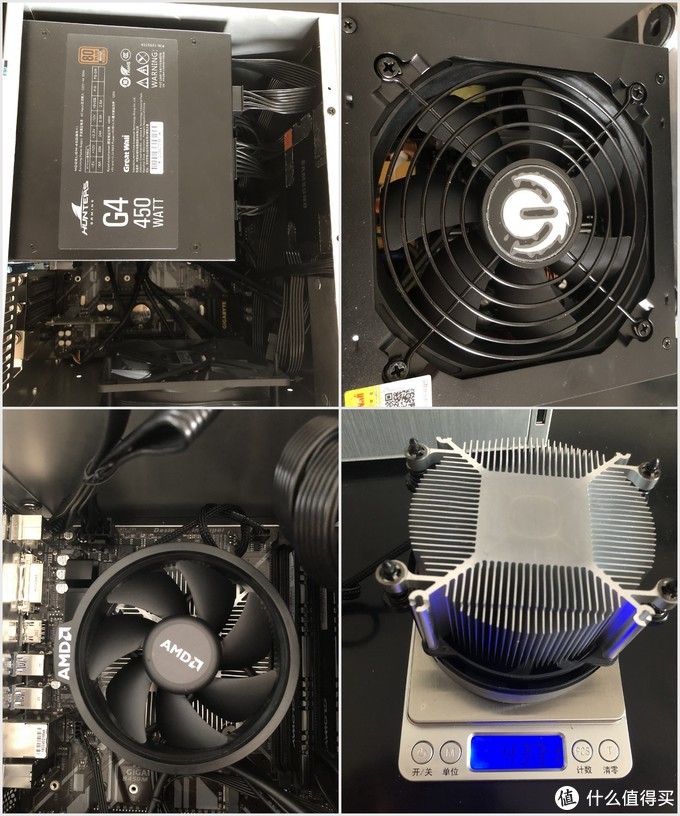

如前文所述，此C2机箱可以使用atx电源，但是相应的问题是cpu的散热空间非常狭窄，并且没有风扇。左上方图片中的电源完全阻塞了左下方图片中的空间。

再看右上方的图片，通常可以看到电源的风扇是吸风的，也就是说，风会从电源吸进机箱中，然后通过排气口排出电源底部的端口，就像左下图中的向下压力散热器一样，将导致电源风扇刮风的情况。

尽管amd最初的散热器是铝挤压散热器（与早期的尖顶铜芯相比），但老实说，它的重量仅为433g。实际上，铝翅片的散热规模是足够的。由于纯铝散热器的密度小于铜管的密度，并且风扇也非常小，因此可以看出，这种收缩的幽灵尖塔的散热规模（铝规模）不小于T520。

灵魂画家在这里

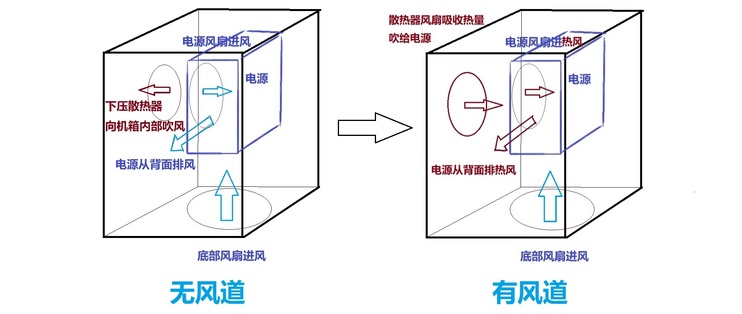

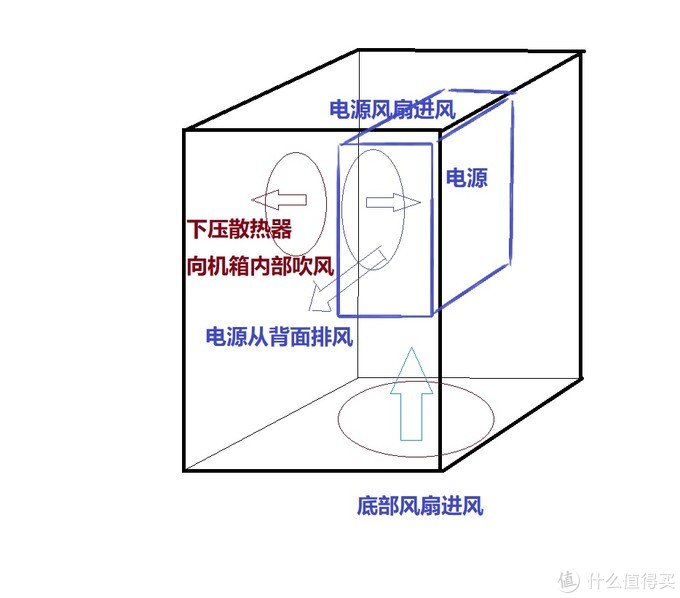

用于安装原始降压风扇的C2的风道

如上图所示，结合上一篇文章中的文字以及上面某些内容的内部布局，您可能可以了解该风管的情况。

底部装有12厘米进气风扇，以补充机壳内的冷空气；

但是，当安装了原始散热器或其他常规安装的下压式散热器时，散热器中的空气将被吹到主板的位置，从而将热空气吹入机箱；

电源的风扇通常会吸入空气，然后通过后部通风孔排出热量，因此，此时它与低压散热器竞争，并且电源只会吸入从中吸入的一部分冷空气。底部并在供电后将其放电；

尽管cpu散热器的热量被吹到机箱中，但闷热的水箱设计以及上侧或后侧都没有排气扇，因此所产生的热空气无法有效地排出。

3400G在技嘉主板上开放了PBO，并且在Internet上的功耗会略高，但是AMD的自动降频机制仍然可以保护CPU免受过热和浪费。

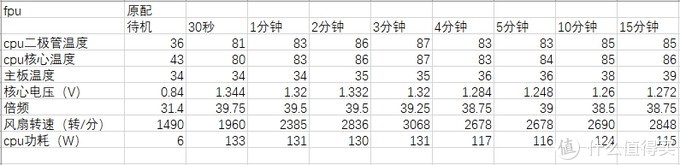

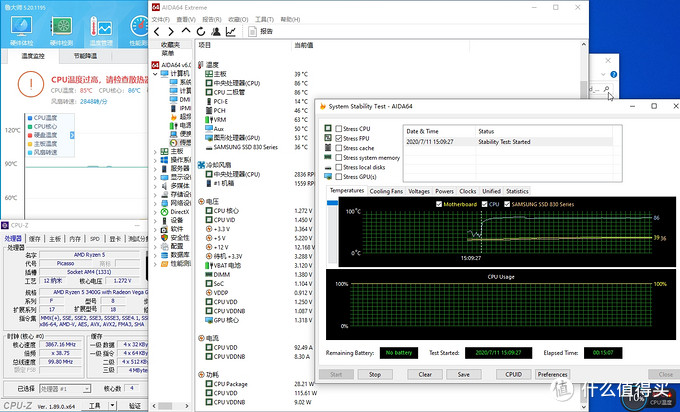

室内温度约为25、26，Aida64单次烘烤fpu，CPU温度，主板温度，风扇转速，功耗等15分钟后，主板的待机温度在34附近相对稳定。

很明显，前三分钟频率已降低，但功耗保持不变。在第4分钟，电压和频率同时降低（温度也下降），基本上由于电压下降而在第4分钟之后，温度下降相对明显，并且主频率可以保持在大约3850-3875。

因为上图中的风道表明散热器的热量吹到了主板和机箱内部，并且无法散发。更明显的一点是，主板温度已经从34度显着提高到39度。

另一个缺点是原始散热器的噪声明显。尽管分贝不是特别大，但除了风声之，​​主板的温度根本没有变化（表明热空气完全不会影响机箱）。

一方面，防安装风扇使散热更加有效，这反映出与正式安装相差约14度，更好的是主频率可以相对稳定，主板不会受到CPU温度的影响。

另一种解释是这种风道具有很高的散热效率。在停止fpu 30秒后，cpu核心温度下降到46度，与备用电池基本相同。

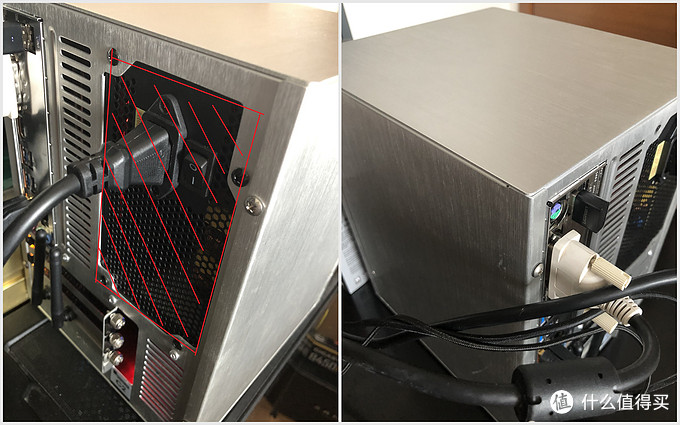

从这张照片看，除了电源插座处明显的热空气外，所有其他机箱部件，主板挡板等都是凉爽的，这与安装散热器风扇的温度体验相反。

您不必担心这种热量是否会损坏电源。热空气的温度低于散热器的温度。基本上，大于50度的风对电源中的组件没有影响。

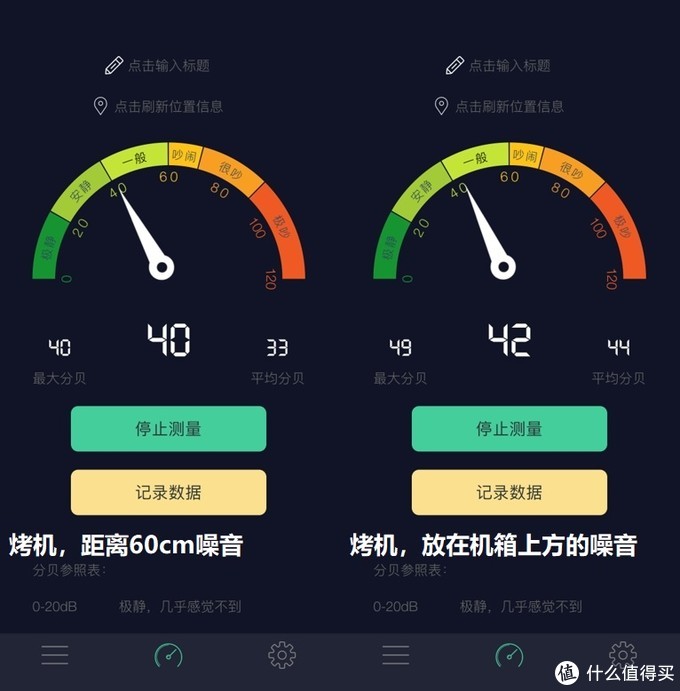

就噪音而言，即使是在烘焙机的情况下，在60厘米处的平均分贝也相对较小，并且机箱上方的噪音比正式安装的噪音低44分贝。速度仅为900 rpm，远低于1200 rpm。算了。

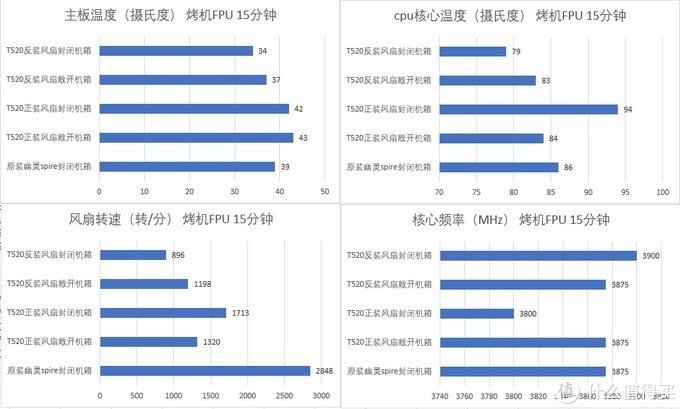

摘要

导热材料：幽灵尖塔是铝挤压基体，导热性比铜稍差； T520有5条直接接触的热管，导热性优越。

散热量表：原来的幽灵尖顶散热器的总重量为430g，明显高于T520的380g（不带风扇，应该更高），并且散热量表具有优势。

风扇速度：虽然幻影的风扇速度约为8厘米或9厘米，但速度可以达到3000，而T520只能达到1700。幻影的速度和风量仍然更好。

噪声：全速时的分贝基本相同，但T520更易于接受。鬼很容易被激怒。

就整体散热水平而言，即使是性价比极高的酷妈妈T520（据称不到150元），其散热效果也仅类似于AMD的幽灵尖塔（略逊一筹），所以如果您可以承受噪音，原来的散热器是真的是一个不错的选择。

小型闷气罐底盘，一个用于噪声考虑，另一个用于热量积聚。适当调整风扇的配置和吹风方向，以形成一个空气管道系统，使冷空气靠近而热空气流出，这会对散热产生影响。这可能比简单地更换更好的散热器（降压散热器的性能相同）要好，在这方面遇到麻烦的朋友也可以考虑如何进行修改。

我当然也要注意两点：

①如果将机箱风扇调整为可吸入空气，请记住添加一个灰尘过滤器；

②在调整风扇方向时，切记使用橡胶垫填充风扇，以防止在进行“吸”式设计时刮伤风扇叶片。

结论

本文对自己的机箱进行了少量修改，并结合了一些测试和理论。欢迎一起讨论。

我也希望看到这一点的朋友能够给予喜欢和三连贯的支持，以鼓励刻录各种文章。谢谢，下次见！
